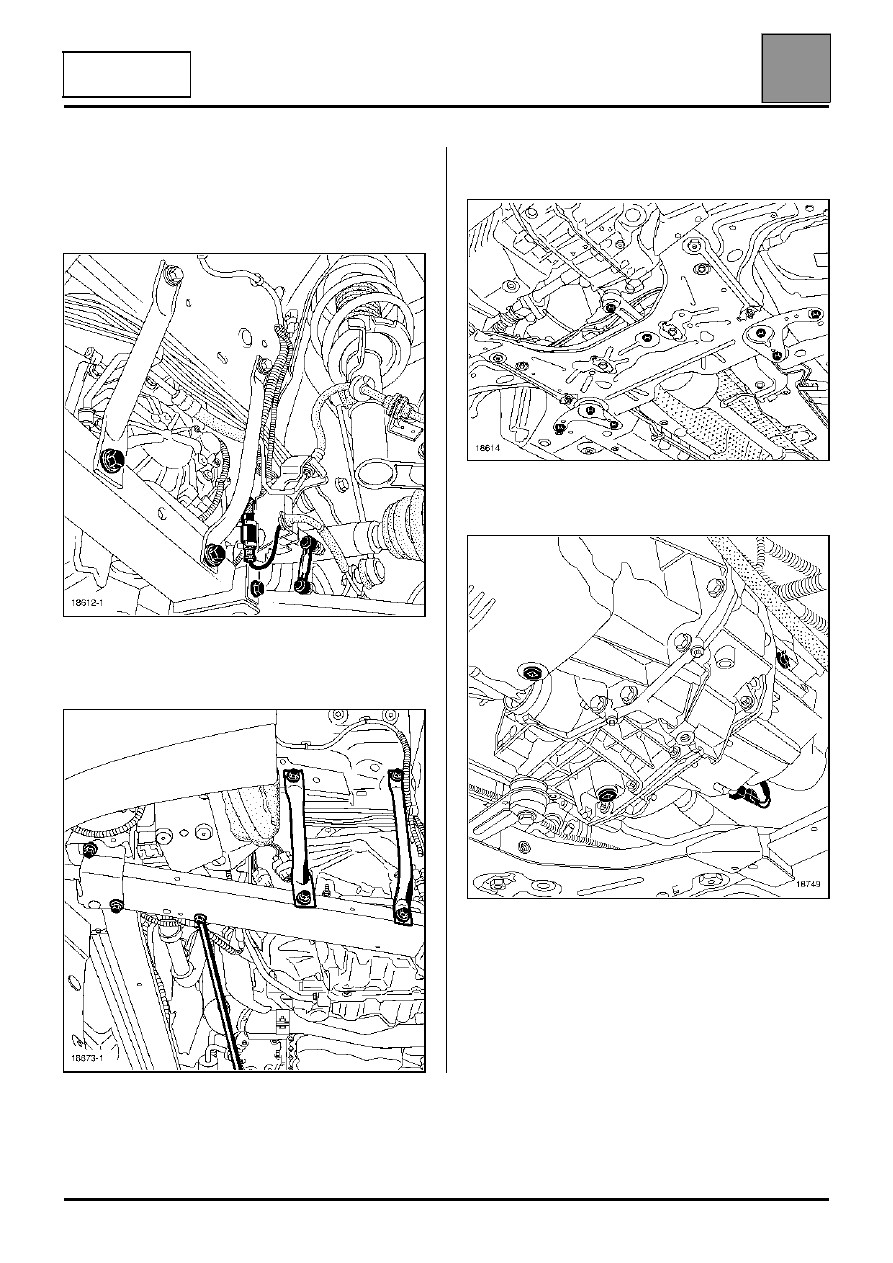

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Снятие и установка коробки передач

21

21-9

ДВИГАТЕЛИ

F4P-K4M

Снимите:
– детали крепления трубок гидроусилителя

рулевого управления,

– электропривод от коробки передач,
– левые стяжки между кузовом и лонжероном,

– левый болт крепления поперечной тяги к

переднему левому лонжерону,

– передний левый лонжерон.

– подпорку выпускной трубы на коробке передач,
– реактивную тягу.

– отсоедините колодку проводов от выключателя

света заднего хода.

Удалите шприцом тормозную жидкость из бачка с
помощью спринцовки до штуцера трубопровода
главного цилиндра привода сцепления.

Отсоедините рабочий цилиндр привода сцепления.

18 673-1

18 749

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Снятие и установка коробки передач

21

21-10

ДВИГАТЕЛИ

F4P-K4M

Отверните болты крепления стартера.

Выньте стартер, подав его назад.

Установите опорную перекладину для
поддержания двигателя Mot. 1453.

Снимите:
– опору коробки передач,
– верхние болты крепления коробки передач к

блоку двигателя.

Наклоните силовой агрегат.

Установите гидравлический домкрат.

Снимите:
– нижние болты крепления коробки передач к блоку

двигателя,

– коробку передач.

УСТАНОВКА

Убедитесь в наличии в гнездах установочных
втулок.

ВНИМАНИЕ:
Не наносите смазку на шлицы первичного вала
коробки передач.

Выполните остальные операции по установке в
порядке, обратном снятию.

Залейте в бачок тормозную жидкость.

Удалите воздух из гидропривода сцепления.

Заполните маслом коробку передач.

ВНИМАНИЕ:
Правильно закрепите тормозные шланги на
амортизаторных стойках.

18 676

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Снятие и установка коробки передач

21

21-11

ДВИГАТЕЛЬ F9Q

СНЯТИЕ

Установите автомобиль на двухстоечный

подъемник.

Отсоедините аккумуляторную батарею.

Снимите:

– передние колеса;

– верхние крышки двигателя,

– аккумуляторную батарею (1),

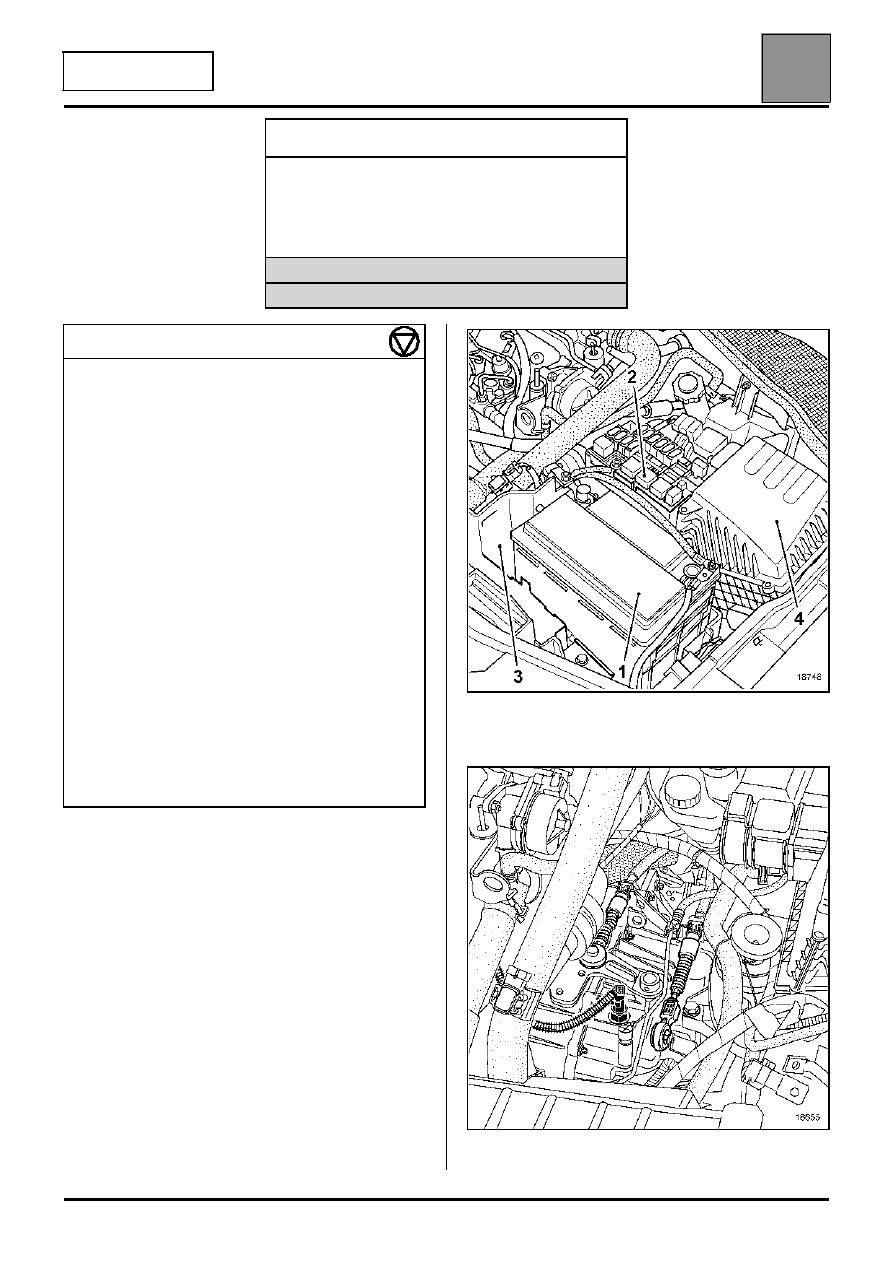

– блок предохранителей (2),

– полку под аккумуляторную батарею (3).

Отсоедините жгут проводов от полки

аккумуляторной батареи.

Снимите:

– воздухопровод с датчика массового расхода

воздуха,

– корпус воздушного фильтра и датчик массового

расхода воздуха (4).

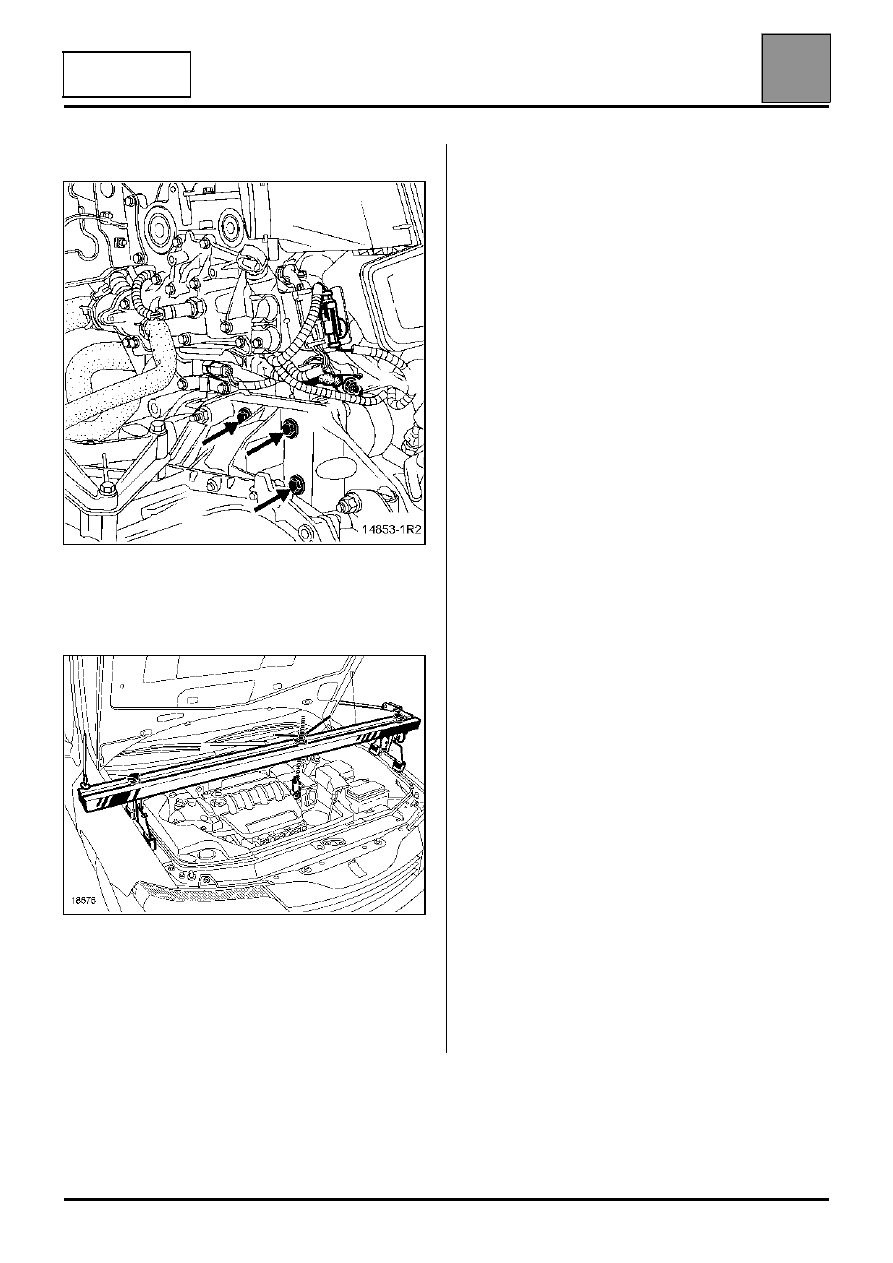

Отведите в сторону ЭБУ системы впрыска вместе с

кронштейном.

Снимите:
– тросы выбора и переключения передач,

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Mot. 1453

Опорная перекладина для поддержания

двигателя

T. Av.476

Съемник для выпрессовки пальцев

шаровых шарниров

B. Vi. 1531

Оправка для центрирования маховика

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ

Гидравлический домкрат

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Болты крепления колес

10,5

Болт крепления направляющего пальца

плавающей скобы тормозного механизма

0,7

Гайка крепления пальца шарового шарнира

наконечника рулевой тяги

3,7

Гайка крепления пальца шаровой опоры рычага

подвески

11

Гайка болта крепления амортизаторной стойки к

поворотному кулаку

18

Болт крепления держателя гофрированного чехла

внутреннего шарнира левого приводного вала

3

Гайка крепления маятниковой опоры на кузове

4,5

Гайка крепления маятниковой опоры на коробке

передач

10,5

Болты крепления стяжек подрамника

4,4

Болты крепления левого переднего лонжерона

4,4

Болты крепления подрамника

10,5

Болт крепления реактивной тяги к подрамнику

10,5

Болт крепления реактивной тяги к двигателю

10,5

Болты крепления стартера

4,4

Болты крепления коробки передач к блоку

двигателя

4,4

Пробка заливного отверстия

0,17

Пробка сливного отверстия

1,8

Болт крепления вилки карданного шарнира

рулевого вала

2,5

18 748

18 655

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Снятие и установка коробки передач

21

21-12

ДВИГАТЕЛЬ F9Q

– колодку проводов выключателя света заднего

хода.

– защиту поддона двигателя.

Слейте масло из коробки передач.

Снимите:
– левый и правый подкрылки,
– плавающие скобы тормозного механизма и

подвяжите их к пружинам подвески автомобиля
так, чтобы не нагружался тормозной шланг,

– датчики АБС,
– шаровые опоры рычагов подвески. Если гайка

пальца не отворачивается, используйте
отрезанный торцевой шестигранный ключ.

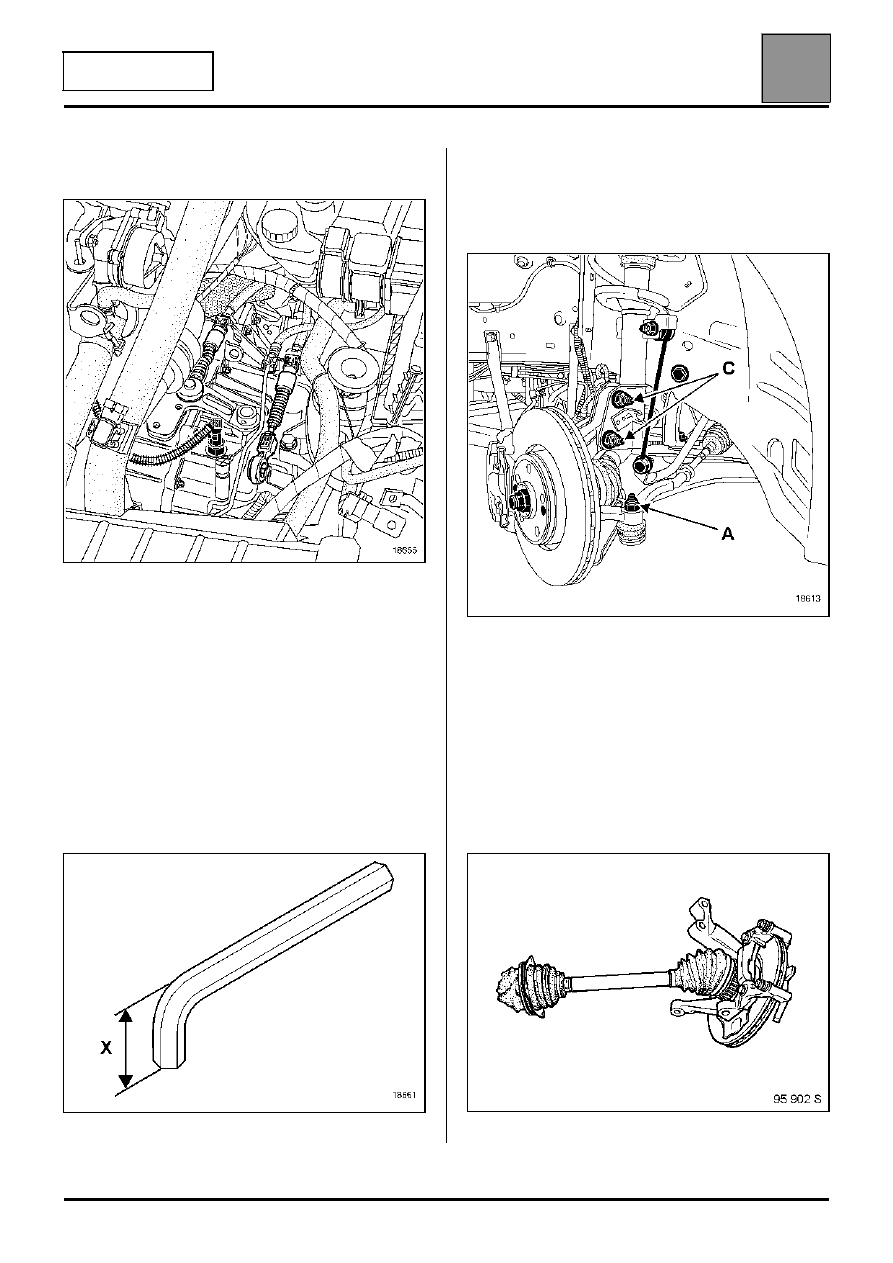

X = 25 мм

Снимите:
– шаровые шарниры (A) наконечников рулевых тяг

с помощью съемника T. Av. 476,

– болты крепления (C) амортизаторной стойки к

поворотному кулаку.

С левой стороны автомобиля

Снимите:
– болты крепления держателя защитного чехла

внутреннего шарнира приводного вала на
коробке передач,

– приводной вал.

Примите меры предосторожности, чтобы не
повредить гофрированные чехлы.

18 655

18 661
