СЦЕПЛЕНИЕ

Подшипник выключения сцепления

20

ДВИГАТЕЛИ

F4P-K4M

Подшипник выключения сцепления

ЗАМЕНА

Производится после отсоединения коробки
передач от двигателя.

СНЯТИЕ

Снимите:

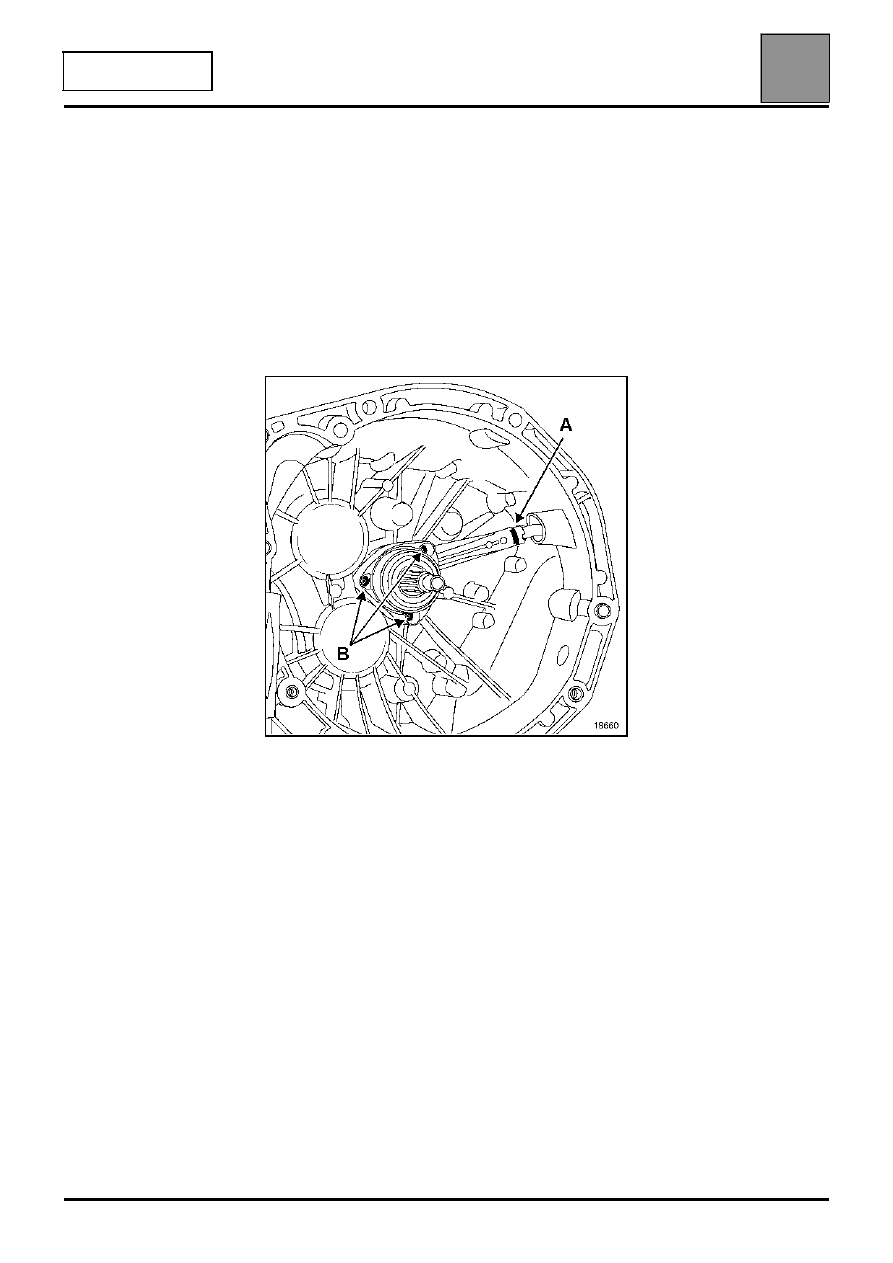

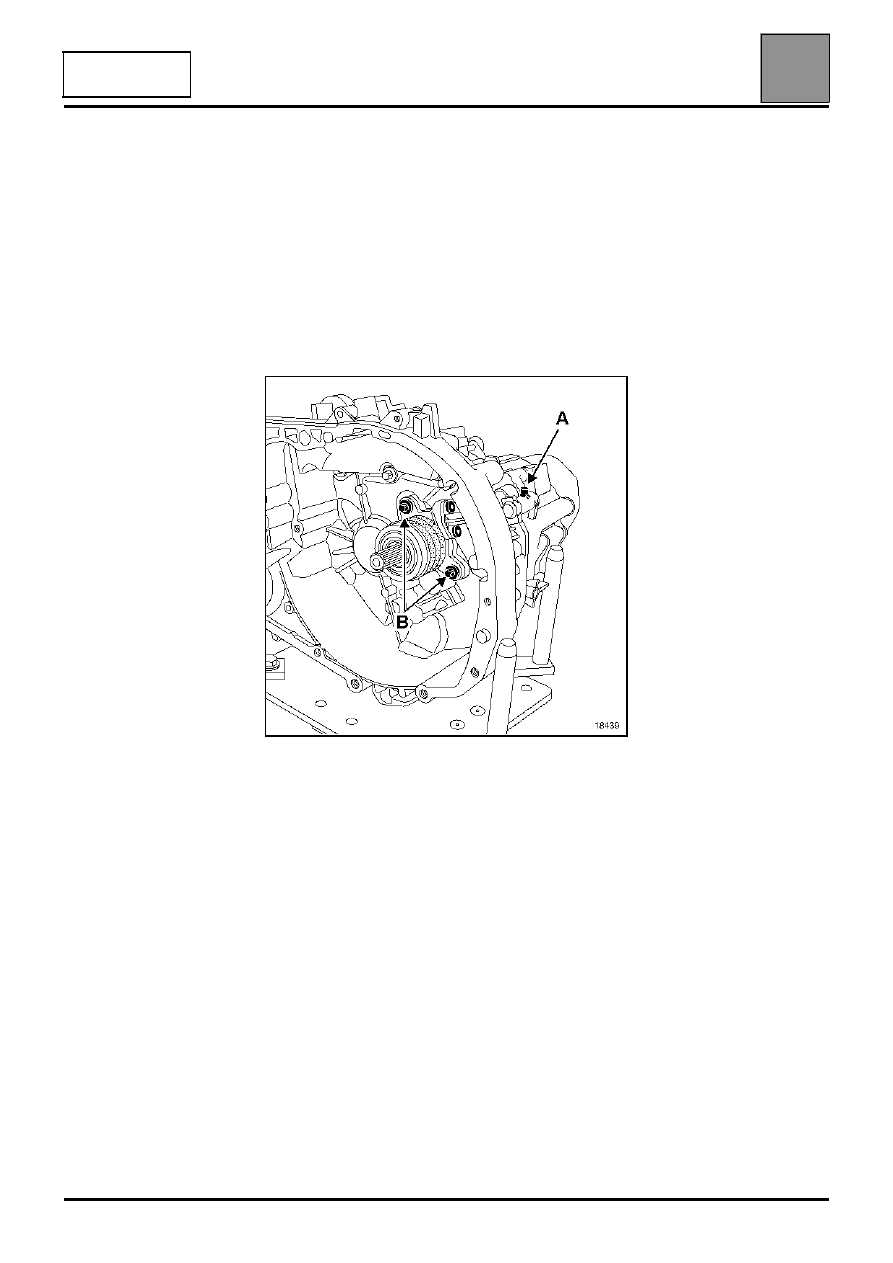

– клапан для удаления воздуха (винт A),
– подшипник выключения сцепления (болты B).

УСТАНОВКА

Установите:
– подшипник выключения сцепления,
– клапан для удаления воздуха.

Убедитесь в свободном перемещении подшипника
выключения сцепления.

20-7

СЦЕПЛЕНИЕ

Подшипник выключения сцепления

20

20-8

ДВИГАТЕЛЬ F9Q

Подшипник выключения сцепления

ЗАМЕНА

Производится после отсоединения коробки
передач от двигателя.

СНЯТИЕ

Снимите:
– клапан для удаления воздуха (винт A),
– подшипник выключения сцепления (болты B).

УСТАНОВКА

Установите:
– подшипник выключения сцепления,
– клапан для удаления воздуха.

Убедитесь в свободном перемещении подшипника
выключения сцепления.

СЦЕПЛЕНИЕ

Маховик

20

20-9

ДВИГАТЕЛИ

F4P-K4M

Маховик

ЗАМЕНА

Производится после отсоединения коробки передач от двигателя и снятия сцепления.

СНЯТИЕ

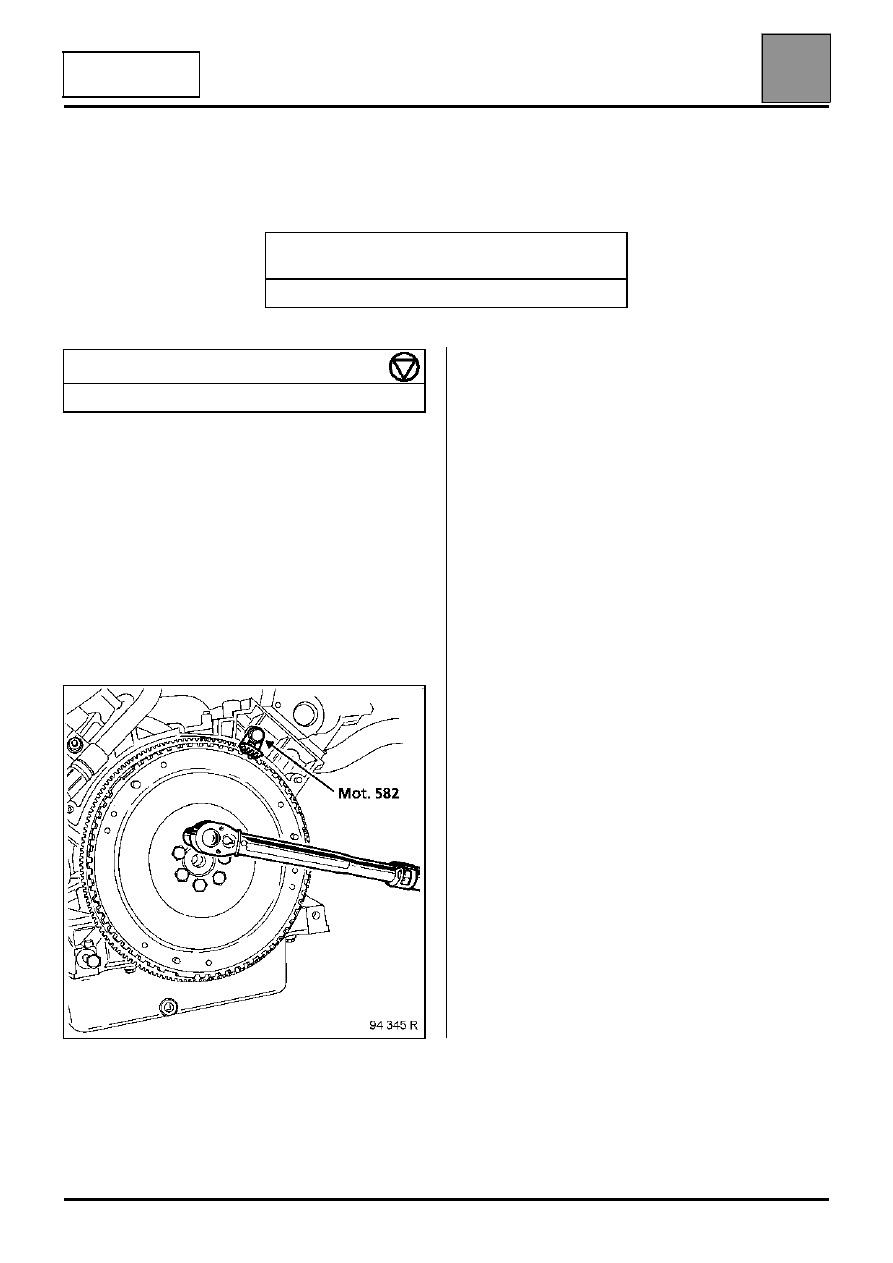

Заблокируйте маховик фиксатором Mot. 582-01.

Отверните болты крепления маховика (Повторно
не используются).

Снимите маховик и фиксатор Mot. 582-01.

Проточка поверхности маховика под ведомый диск
сцепления не допускается.

Если маховик имеет дефекты, замените его.

УСТАНОВКА

Очистите резьбовые отверстия во фланце
коленчатого вала под болты крепления маховика.

Обезжирьте поверхность фланца коленчатого вала
под маховик.

Нанесите на резьбу болтов крепления маховика
состав loctite FRENETANCH и затяните их
указанным моментом.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Mot. 582-01

Фиксатор маховика

МОМЕНТ ЗАТЯЖКИ, даН.м

Болты крепления маховика

4

СЦЕПЛЕНИЕ

20

ЗАМЕНА

Производится после отсоединения коробки
передач от двигателя, снятия сцепления и
маховика.

СНЯТИЕ

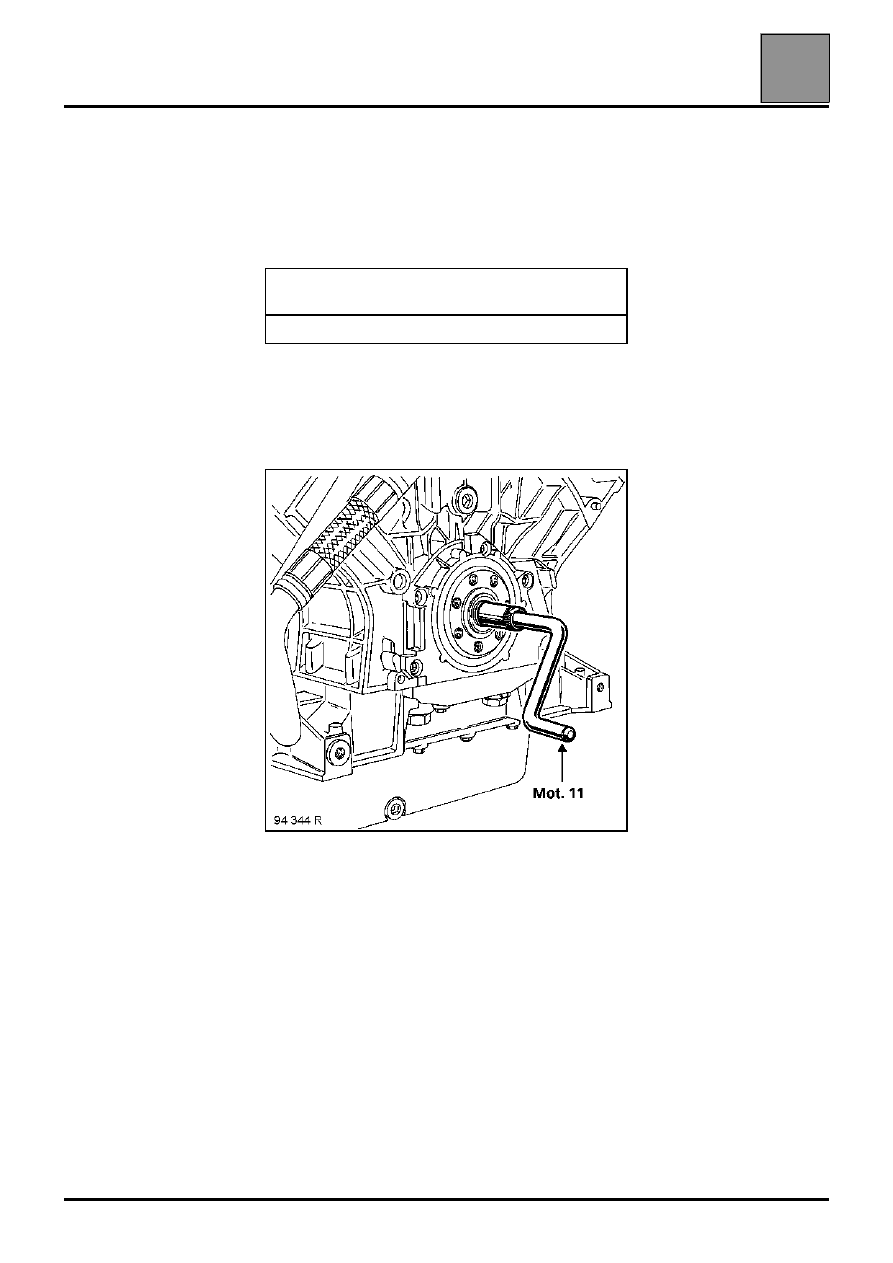

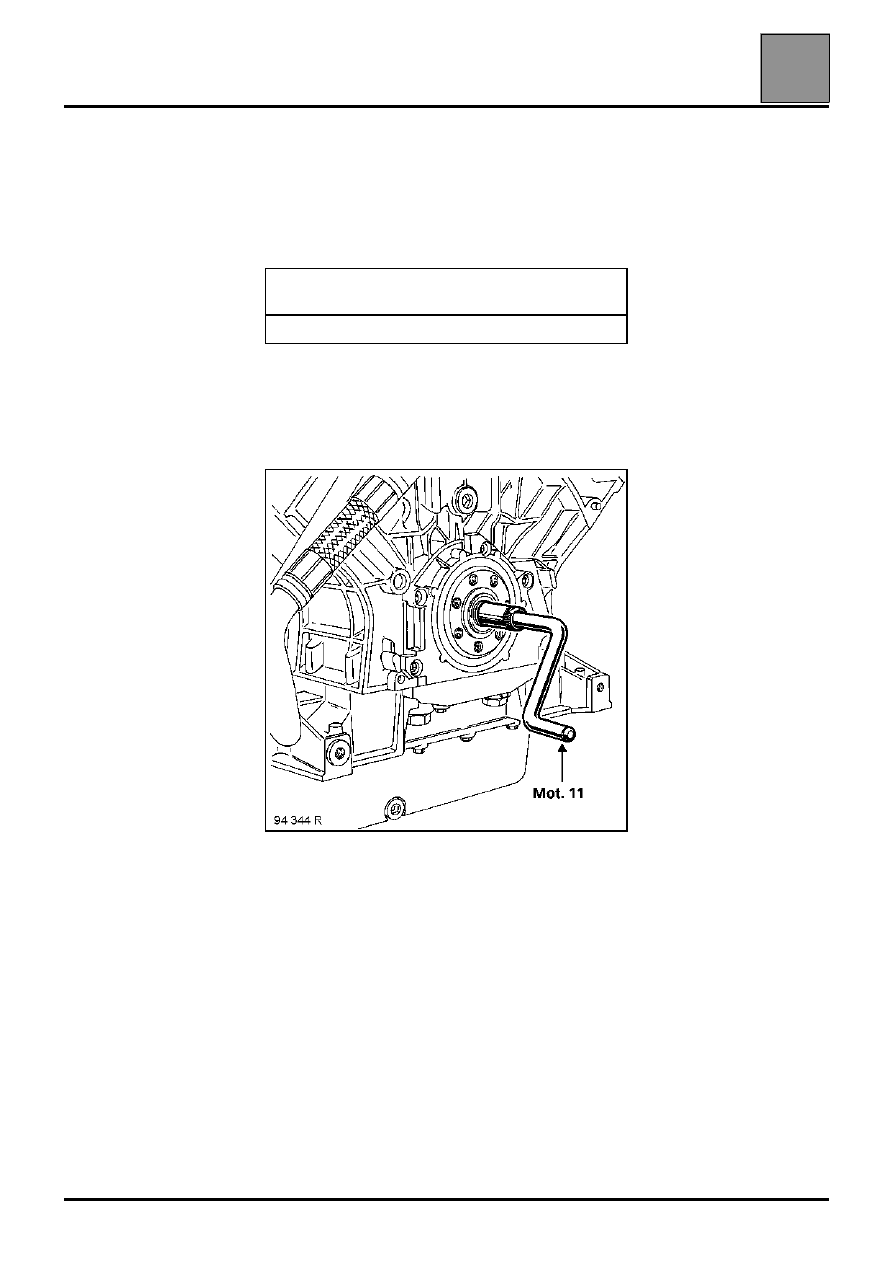

Выпрессуйте подшипник с помощью
приспособления Mot. 11.

УСТАНОВКА

Установите новый подшипник. Подшипник
поставляется в запчасти смазанным, поэтому
очистите его только по наружному

∅

Нанесите на наружный

∅

 подшипника средство

loctite FRENBLOC.

Запрессуйте подшипник с помощью отрезка трубы
с упором в наружное кольцо.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Mot. 11

Съемник подшипника

20-10

Передний подшипник первичного вала коробки передач
