СЦЕПЛЕНИЕ

20

20-3

ДВИГАТЕЛИ

F4P-K4M

ЗАМЕНА

Производится после отделения коробки передач от двигателя.

СНЯТИЕ

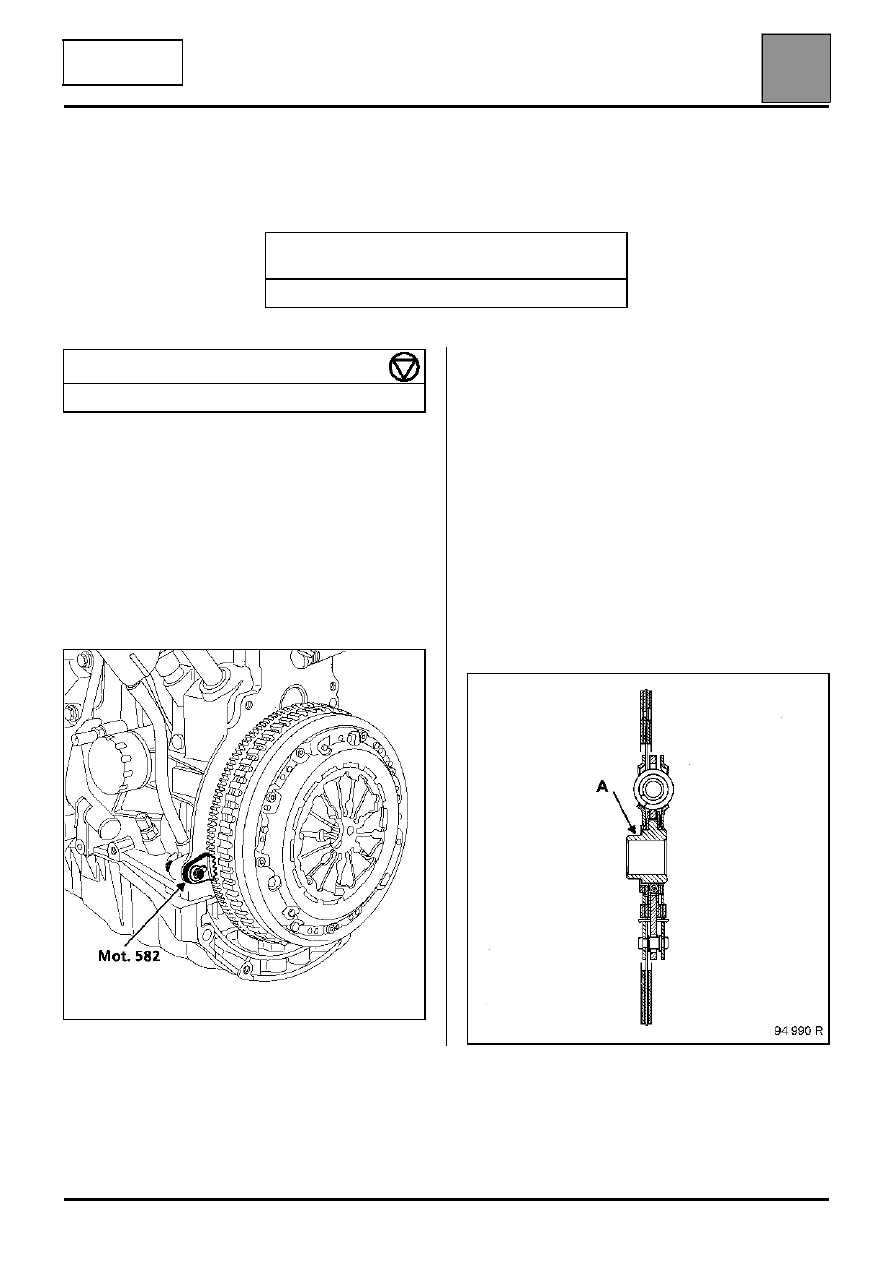

Заблокируйте маховик фиксатором Mot. 582-01.

Отверните болты крепления кожуха сцепления к
маховику и снимите кожух в сборе с нажимным
диском. При этом освобождается ведомый диск
сцепления.

Проверьте техническое состояние деталей и
замените неисправные.

УСТАНОВКА

При ремонте сцепления обязательно обратите
внимание на следующее:

Для улучшения скольжения ступицы ведомых
дисков сцепления никелированы.

Очистите шлицы первичного вала коробки передач
и установите сборку без применения смазки.

Обезжирьте поверхность маховика под ведомый
диск сцепления.

Установите на место ведомый диск сцепления
(выступающая часть (A) ступицы должна быть
обращена к маховику).

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Mot. 582-01

Фиксатор маховика

МОМЕНТ ЗАТЯЖКИ, даН.м

Болты крепления кожуха сцепления

2

16180R

Кожух сцепления с нажимным диском в сборе и ведомый диск

СЦЕПЛЕНИЕ

20

20-4

ДВИГАТЕЛИ

F4P-K4M

ЦЕНТРИРОВАНИЕ

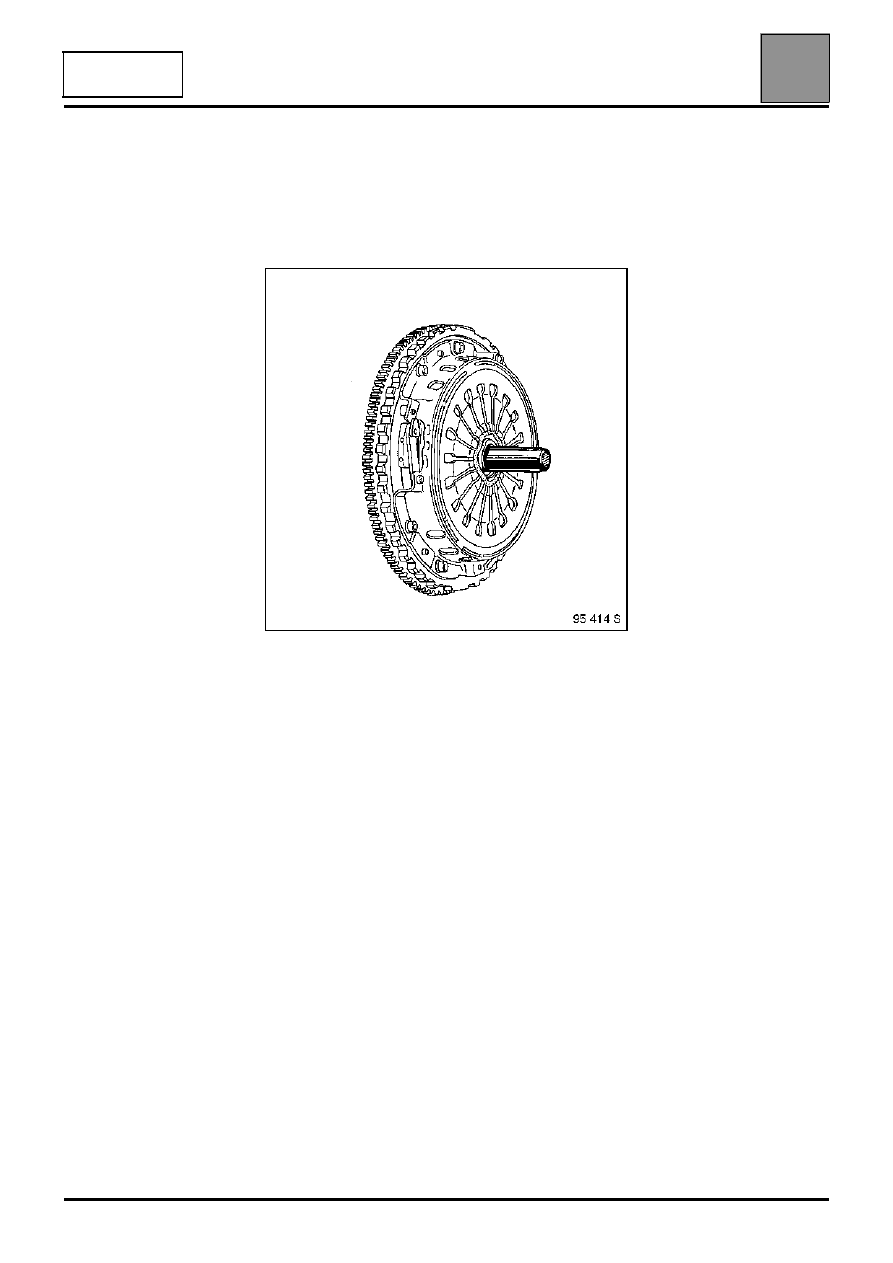

Для центрирования ведомого диска сцепления
используйте пластмассовую оправку, входящую в
состав ремкомплекта сцепления.

Постепенно затяните болты крепления кожуха
сцепления крест-накрест моментом.

Снимите фиксатор Mot. 582-01.

Кожух сцепления с нажимным диском в сборе и ведомый диск

СЦЕПЛЕНИЕ

Кожух сцепления с нажимным диском в сборе- Ведомый

20

20-5

120

ДВИГАТЕЛЬ F9Q

СЦЕПЛЕНИЕ

Кожух сцепления с нажимным диском в сборе- Ведомый диск

Эту операцию выполняйте после того, как
отсоедините коробку передач от двигателя.

СНЯТИЕ

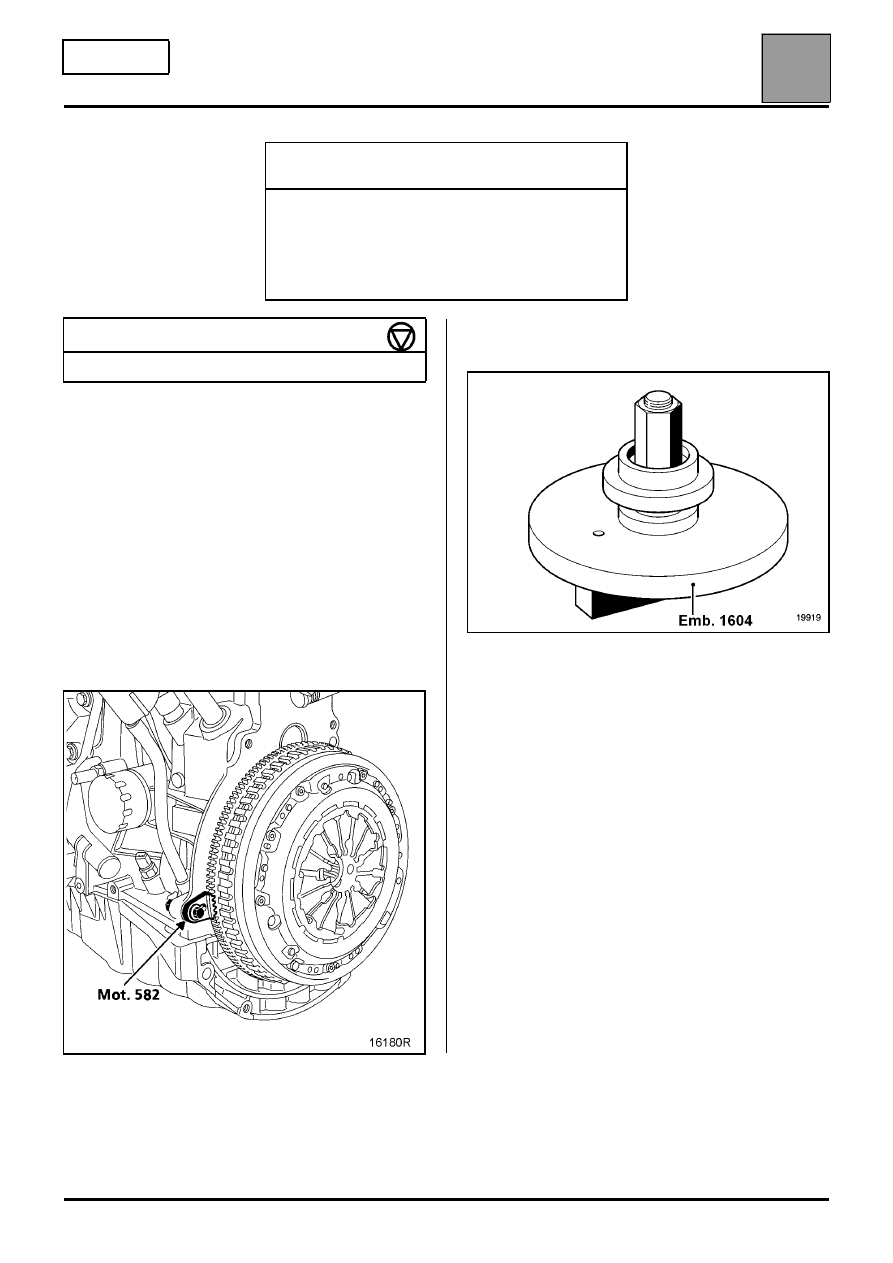

Заблокируйте маховик фиксатором Mot. 582-01.

Отверните болты крепления кожуха сцепления к
маховику и снимите кожух в сборе с нажимным
диском. При этом освобождается ведомый диск
сцепления.

Проверьте техническое состояние деталей и
замените неисправные.

Для установки кожуха используйте приспособление
Emb. 1604.

УСТАНОВКА

Для кожухов сцепления с устройством
автоматической компенсации износа, необходимо
сжать лепестки нажимной пружины с помощью
приспособления Emb. 1604 согласно приведенной
ниже методике.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Mot. 582

Фиксатор

Emb. 1604

Приспособление для сжатия
лепестков нажимной пружины
сцепления с автоматической
компенсацией износа

МОМЕНТ ЗАТЯЖКИ, даН.м

Болты крепления кожуха сцепления

1,2

СЦЕПЛЕНИЕ

Кожух сцепления с нажимным диском в сборе- Ведомый

20

20-6

ДВИГАТЕЛЬ F9Q

Кожух сцепления с нажимным диском в сборе- Ведомый диск

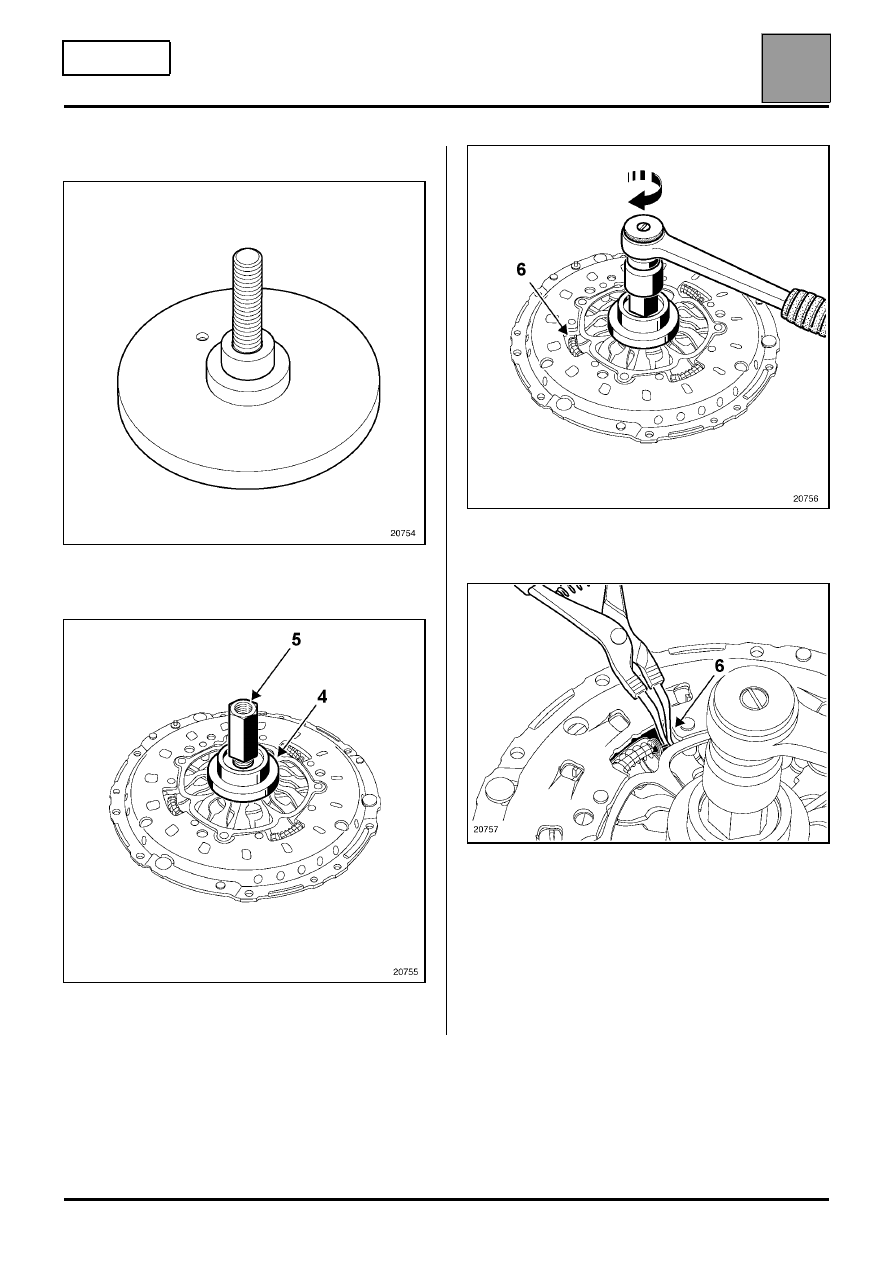

Зажмите опору приспособления Mot. 1604 в тисках.

Установите кожух сцепления на опору, затем
подшипник выключения сцепления (4) и гайку (5).

Заверните до упора гайку.

Введите щипцы для снятия пружинных стопорных
колец в точку (6).
