Renault Laguna II. Руководство - часть 100

Трансмиссия

СЦЕПЛЕНИЕ

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

ТРАНСМИССИИ

BG0A - BG0B - BG0D - BG0G - KG0A - KG0B - KG0D - KG04

77 11 297 373

"Методы ремонта, рекомендуемые изготовителем в настоящем документе,
соответствуют техническим условиям, действительным на момент составления
руководства.

В случае внесения конструктивных изменений в изготовление деталей, узлов,
агрегатов автомобиля данной модели, методы ремонта могут быть также
соответственно изменены".

НОЯБРЬ 2000

Все авторские права принадлежат Renault.

EDITION RUSSE

Воспроизведение или перевод, в том числе частичные, настоящего документа,
равно как и использование системы нумерации запасных частей, запрещены без
предварительного письменного разрешения Renault.

© RENAULT 2000

Трансмиссия

Содержание

Стр.

20

21

23

СЦЕПЛЕНИЕ

Техническая характеристика

20-1

Трехмерная схема-иллюстрация

20-2

Кожух сцепления с нажимным диском
в сборе и ведомый диск

20-3

Подшипник выключения сцепления

20-7

Маховик

20-9

Передний подшипник первичного вала
коробки передач

20-10

МЕХАНИЧЕСКАЯ КОРОБКА
ПЕРЕДАЧ

Передаточные числа

21-1

Используемое масло

21-2

Применяемые материалы

21-4

Детали, подлежащие обязательной
замене

21-4

Особенности

21-5

Снятие и установка коробки передач

21-6

Снятие и установка блока шестерен
5

ой

 передачи на автомобиле

21-15

Уплотнительная манжета первичного
вала

21-20

Уплотнительная манжета правой
полуосевой вал-шестерни

21-22

АВТОМАТИЧЕСКАЯ КОРОБКА
ПЕРЕДАЧ

Идентификация

23-1

Передаточные числа

23-2

Эксплуатация

23-3

Применяемые материалы

23-4

Детали, подлежащие обязательной
замене

23-4

Масло

23-5

Слив масла

23-6

Стр.

23

29

АВТОМАТИЧЕСКАЯ КОРОБКА
ПЕРЕДАЧ

(ПРОДОЛЖЕНИЕ)

Заправка маслом - Проверка уровня

23-8

Проверка блокировки
гидротрансформатора

23-10

Гидрораспределитель

23-11

Снятие и установка АКП

23-18

Ведущий диск 23-28
Уплотнительная манжета фланца
дифференциала

23-29

Уплотнительная манжета
гидротрансформатора

23-31

Уплотнительное кольцо оси селектора 23-33
Штуцер контроля давления масла

23-34

Многофункциональный переключатель 23-35
ЭБУ

23-41

Датчики

23-43

Датчик скорости вращения турбины
гидротрансформатора

23-44

Датчик скорости автомобиля

23-45

Жгут проводов с герметичными
разъемами

23-46

Электромагнитные клапаны

23-48

Модульный разъем

23-50

ПРИВОД ПЕРЕДНИХ КОЛЕС

Трехмерная схема-иллюстрация

29-1

Общие сведения

29-2

Приводные валы

29-3

Гофрированный чехол наружного
шарнира приводного вала

29-7

Гофрированный чехол внутреннего
шарнира приводного вала

29-10

СЦЕПЛЕНИЕ

Идентификация

20

120

СЦЕПЛЕНИЕ

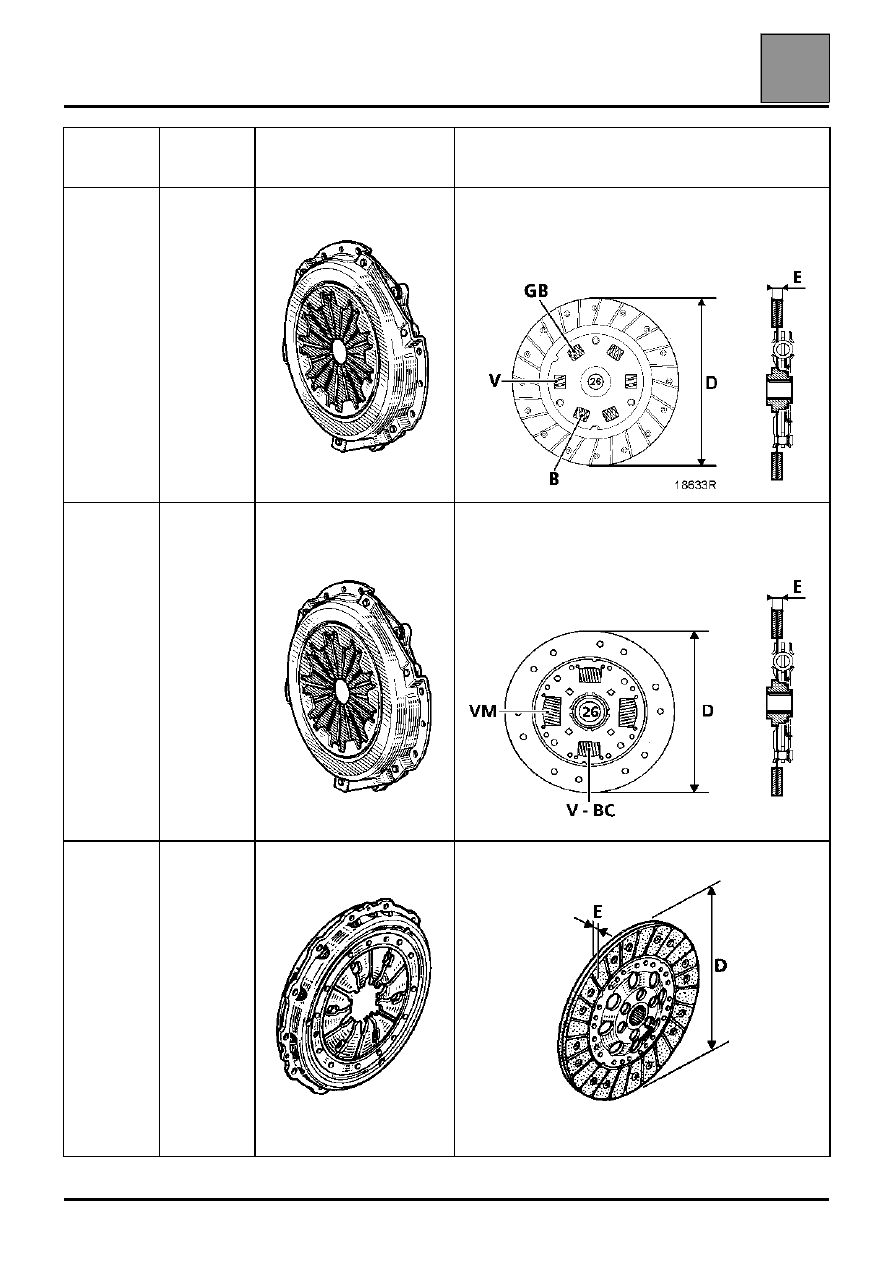

Идентификация

ТИП АВТО-

МОБИЛЯ

МОДЕЛЬ

ДВИГА-

ТЕЛЯ

КОЖУХ СЦЕПЛЕНИЯ С

НАЖИМНЫМ ДИСКОМ В

СБОРЕ

ВЕДОМЫЙ ДИСК

BG0A

K4M

215 CPOE 3500

26 шлицов

D = 215 мм

E = 6,8 мм

B = Синий

V = Зеленый

GB = Серо-Голубой

BG0B

F4P

215 CPOE 4400

26 шлицов

D = 215 мм

E = 6,8 мм

VM = Светло-зеленый

V = Зеленый

BC = Синий Капри

BG0G

F9Q

228-7900

21 шлицов

D = 228 мм

E = 8,4 мм

20-1

СЦЕПЛЕНИЕ

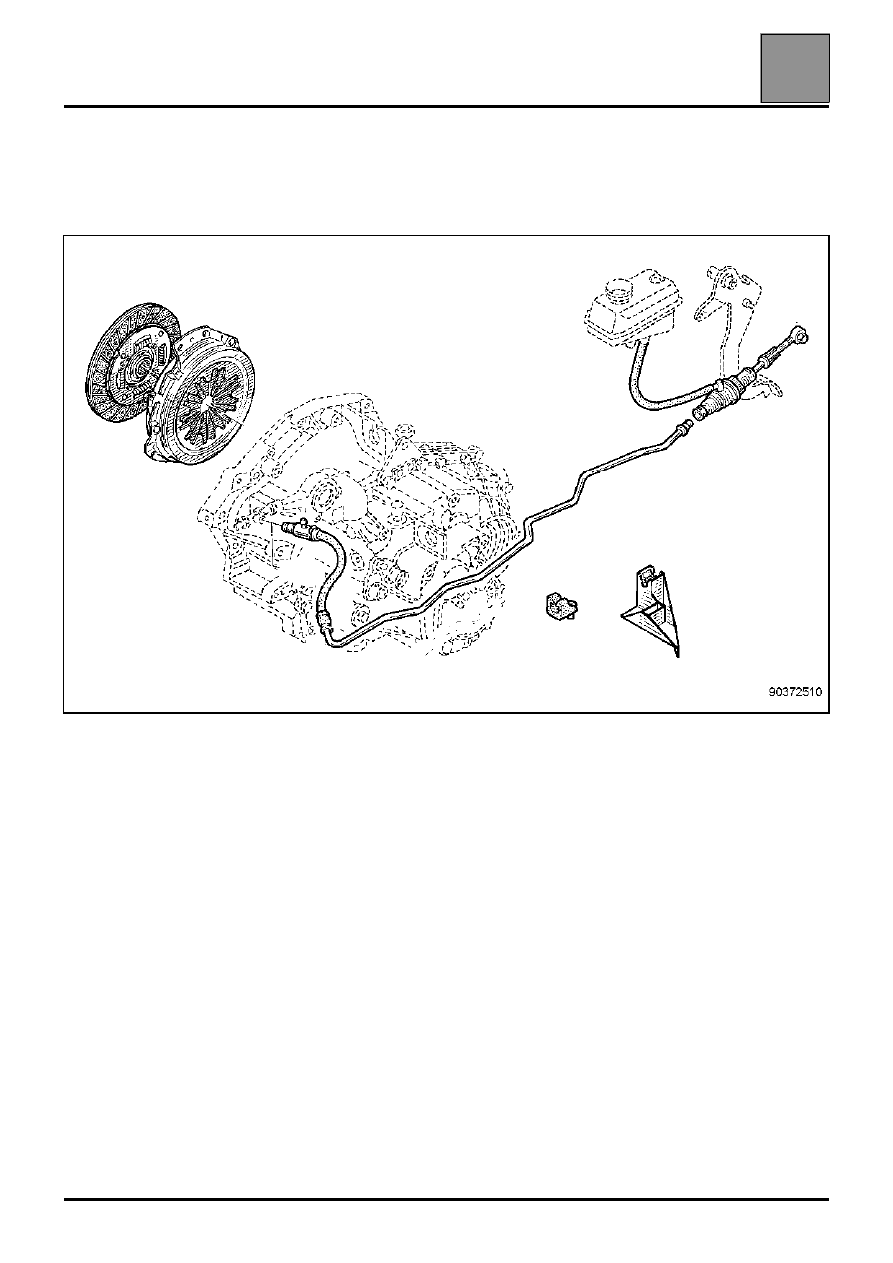

Трехмерная схема-иллюстрация

20

20-2

Трехмерная схема-иллюстрация
