ТОПЛИВНЫЙ БАК

Горловина наливного отверстия

19

19-40

АВТОМОБИЛИ С

ДВИГАТЕЛЯМИ

ВСЕХ МОДЕЛЕЙ

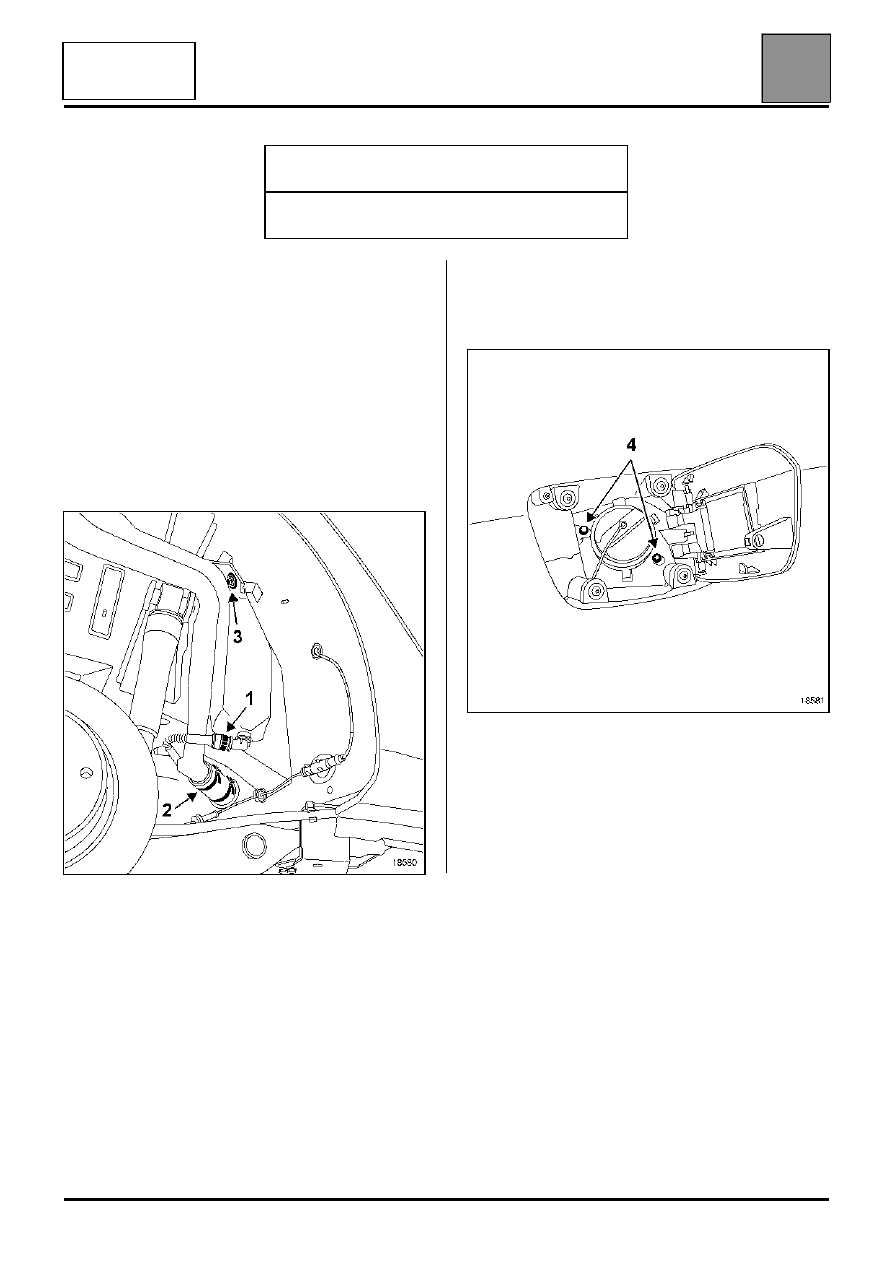

Горловина наливного отверстия

СНЯТИЕ

Отключите аккумуляторную батарею.

Снимите:
– правое заднее колесо,
– правый задний подкрылок,

Отсоедините противонагнетательную трубку (1).

Снимите:
– хомут наливной трубы (2),
– болт (3) крепления горловины,

– болты (4) крепления горловины наливного

отверстия,

– горловину наливного отверстия.

УСТАНОВКА

Замените хомут наливной трубы новым.

Установка производится в порядке, обратном
снятию.

СПЕЦИАЛЬНЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Щипцы для снятия держателей обивок и

облицовок.

18580

18581

ТОПЛИВНЫЙ БАК

Датчик уровня топлива

19

19-41

АВТОМОБИЛИ С

ДВИГАТЕЛЯМИ

ВСЕХ МОДЕЛЕЙ

Датчик уровня топлива

На автомобилях с бензиновыми двигателями
топливный насос, топливный фильтр и датчик
уровня топлива составляют одно целое.

На дизельной модификации насос, погруженный в
бак, отсутствует. В баке установлен только датчик
уровня топлива.

Снятие датчика, см. "Топливный бак, узел
топливного насоса, датчика уровня топлива и
топливный фильтр".

Проверка датчика уровня топлива

Убедитесь в том, что сопротивление меняется при
перемещении поплавка.

Измерение высоты H

Снятый датчик положите на ровную поверхность.
H - высота, измеренная между осью поплавка и
рабочей плоскостью.

ПРИМЕЧАНИЕ: все приведенные значения даны
для справки.

Сопротивление при

измерении между

контактами

A1 и B1,

Ω

Ω

Ω

Ω

Высота H,

мм

7

Ω

не более

180

55

±

 7

146

98

±

 10

114

155

±

 16

75

33

±

 20

33

ТОПЛИВНЫЙ БАК

Топливный насос в сборе с датчиком уровня

19

19-42

АВТОМОБИЛИ С

ДВИГАТЕЛЯМИ

ВСЕХ МОДЕЛЕЙ

Топливный насос в сборе с датчиком уровня

ВАЖНОЕ ЗАМЕЧАНИЕ:
При работах с топливным баком или с системой
подачи топлива необходимо:
– не курить в зоне работ и не подносить к рабочему

участку раскаленные предметы,

– принять меры по защите от разбрызгивания

бензина, которое может произойти при
отсоединении топливопроводов (из-за
остаточного давления).

СНЯТИЕ

ВНИМАНИЕ: Перед снятием узла примите меры
к сбору топлива (не пережимайте
топливопроводы, что может повредить их).

Для снятия узла топливного насоса и датчика
уровня в сборе не требуется снимать бак. Этот
узел доступен со стороны заднего сиденья. Для
этого:
– отсоедините аккумуляторную батарею.
– снимите подушку заднего сиденья и удалите

пластмассовую заглушку.

Отсоедините:
– одно или несколько быстроразъемных

соединений узла топливного насоса и датчика
уровня в сборе,

– электрический разъем.

Снимите крепежную гайку датчика с помощью
приспособления Mot. 1397.

Дайте полностью вытечь топливу, находящемуся в
датчике, затем извлеките узел топливного насоса и
датчика уровня в сборе. Не повредите поплавок.

ПРИМЕЧАНИЕ: если между снятием и установкой
узла топливный насос и датчик уровня в сборе
должно пройти несколько часов, наверните гайку
на бак, чтобы предотвратить его деформацию.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Mot. 1397 Гайка для снятия топливного

насоса

18578

ТОПЛИВНЫЙ БАК

Топливный насос в сборе с датчиком уровня

19

19-43

АВТОМОБИЛИ С

ДВИГАТЕЛЯМИ

ВСЕХ МОДЕЛЕЙ

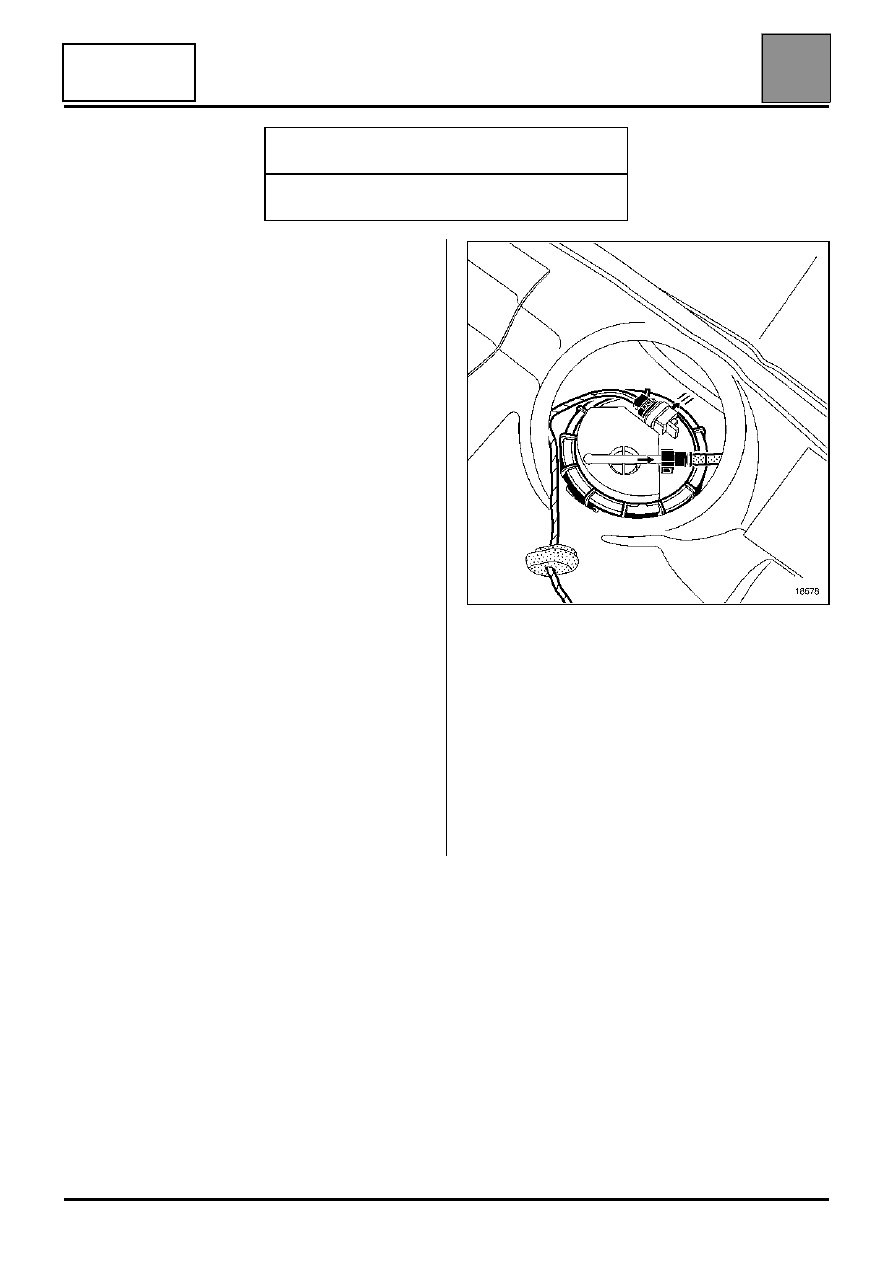

УСТАНОВКА

Замените уплотнительное кольцо.

Поставьте на место узел насоса и датчика уровня в
сборе. При этом расположите указатель датчика в
соответствии с тремя линиями, отлитыми на
стенках бака.

Наверните гайку и затяните ее так, чтобы ее
указатель совпал с указателем бака и указателем
узла топливного насоса и датчика уровня в сборе.

Защелкните одно или несколько быстроразъемных
соединений.

Соедините электрический разъем.

Установите:
– пластмассовую заглушку,
– подушку заднего сиденья.

НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА

Номер

контакта

НАИМЕНОВАНИЕ

A1

Сигнал "+" датчика уровня топлива

A2

Не используется

B1

Сигнал "-" датчика уровня топлива

B2

Не используется

C1

"+" Топливный насос

C2

"-" Топливный насос
