ТОПЛИВНЫЙ БАК

Топливный бак

19

19-32

АВТОМОБИЛИ С

ДВИГАТЕЛЯМИ

ВСЕХ МОДЕЛЕЙ

СНЯТИЕ БАКА (бензиновые и дизельные
модификации)

Отключите аккумуляторную батарею.

Установите автомобиль на двухстоечный
подъемник.

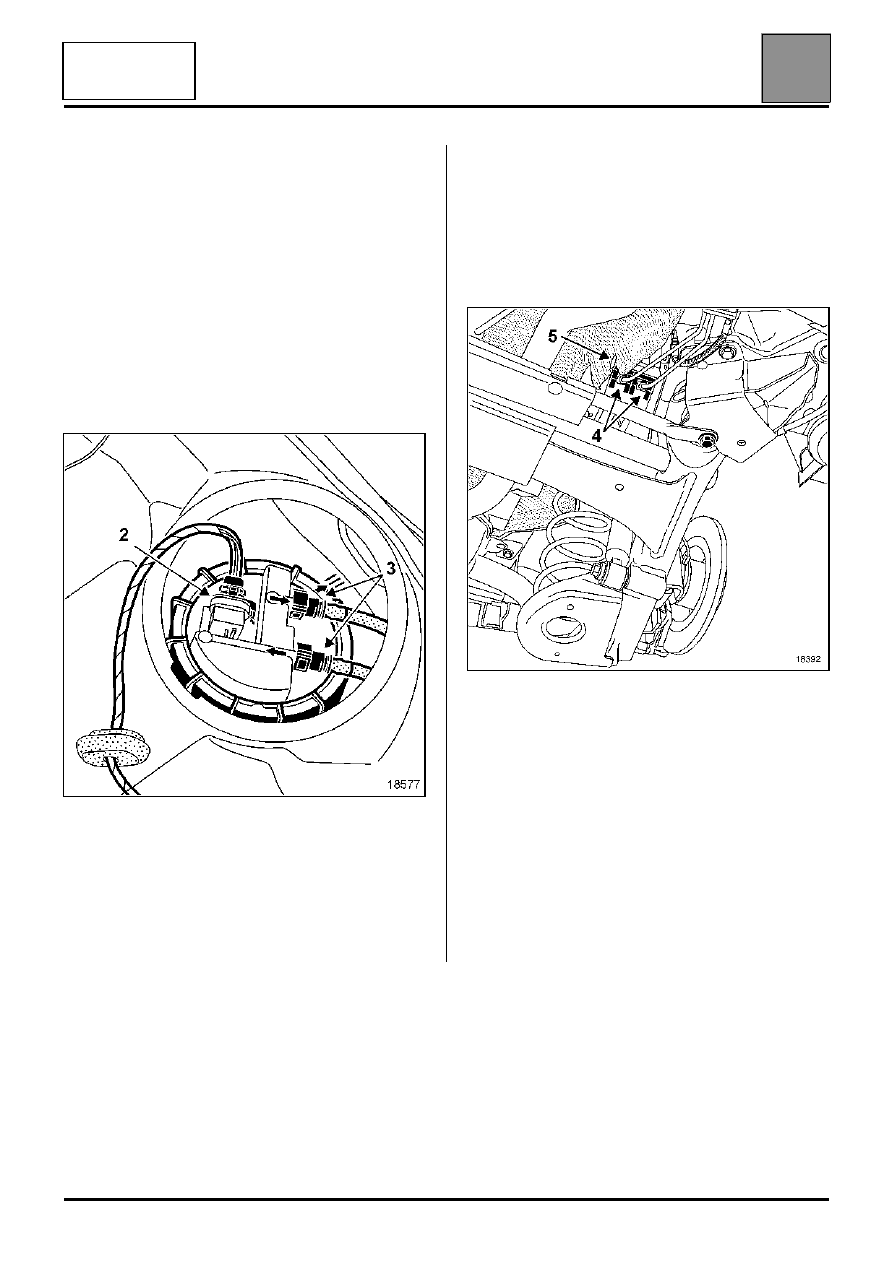

Поднимите подушку заднего сиденья и снимите
пластмассовую заглушку доступа к узлу топливного
насоса и датчика уровня в сборе.

Отключите электрический разъем (2), разъедините
одно или несколько быстроразъемных соединений
(3).

Поднимите автомобиль.

В случае необходимости:
– снимите абсорбер,
– Отсоедините датчик высоты кузова,
– отсоедините стойку датчика высоты,
– отсоедините жгут электропроводки системы

контроля давления в шинах от акустической тяги.

Снимите скобы (4) трубопроводов тормозной
системы и отсоедините их от акустической тяги.

Снимите фиксатор (5) теплового экрана.

Снимите акустическую тягу, соединяющую две
точки крепления задней подвески вывертывая и
завертывая поочередно болты.

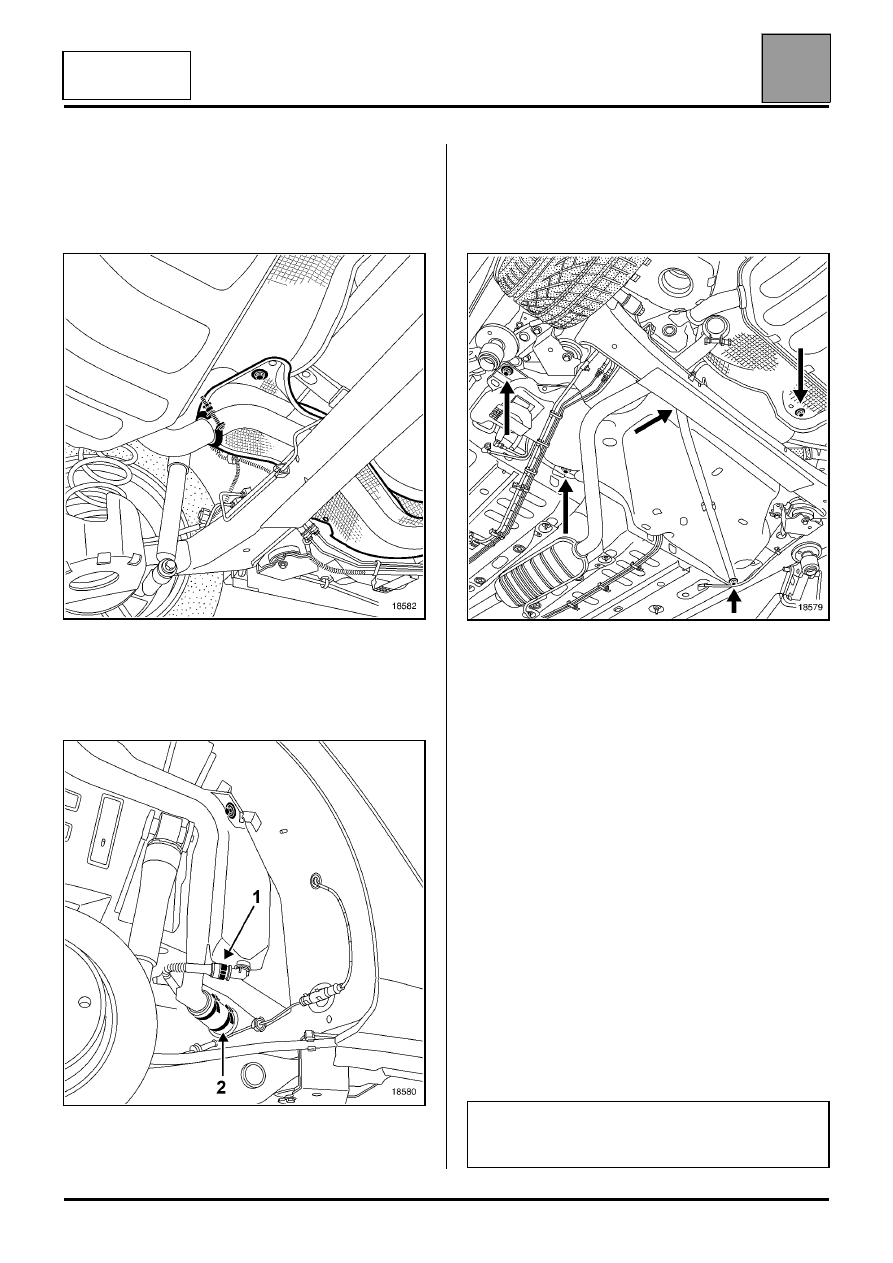

Снимите нижний кислородный датчик (после
каталитического нейтрализатора).

Отделите выпускную трубу от приемной трубы
системы выпуска. Прокладка повторно не
используется.

На двигателе L7X снимите дополнительный
глушитель.

18577

18392

ТОПЛИВНЫЙ БАК

Топливный бак

19

19-33

ДВИГАТЕЛИ ВСЕХ

МОДЕЛЕЙ

ТОПЛИВНЫЙ БАК

Топливный бак

Снимите:
– хомут основного глушителя. Выпускной

трубопровод будет лежать на балке задней
подвески и на подрамнике,

– тепловой экран.

Отсоедините противонагнетательную трубку (1).

Снимите хомут (2) горловины наливного отверстия.
Предусмотрите замену хомута на новый.

Снимите крепежные болты бака.

Вдвоем, с помощником, снимите бак, сместив
сначала бак в сторону передка автомобиля и
повернув его затем вокруг оси выпускной трубы.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Примите меры предосторожности, чтобы не
пережать трубки (в целях недопущения утечек
топлива).

Соедините вручную быстроразъемные соединения
и убедитесь в том, что они надежно
зафиксированы.

Обратите внимание на правильную установку
теплового экрана.

Замените прокладку приемной трубы системы
выпуска и хомут горловины наливного отверстия.

Затяните крепежные болты бака моментом
2,1 даН.м.

Заверните кислородный датчик моментом
4,5 даН.м.

ВНИМАНИЕ:
Замените болты крепления задней подвески
и затяните их моментом 8 даН.м.

ТОПЛИВНЫЙ БАК

Топливный бак

19

19-34

АВТОМОБИЛИ С

ДВИГАТЕЛЯМИ

ВСЕХ МОДЕЛЕЙ

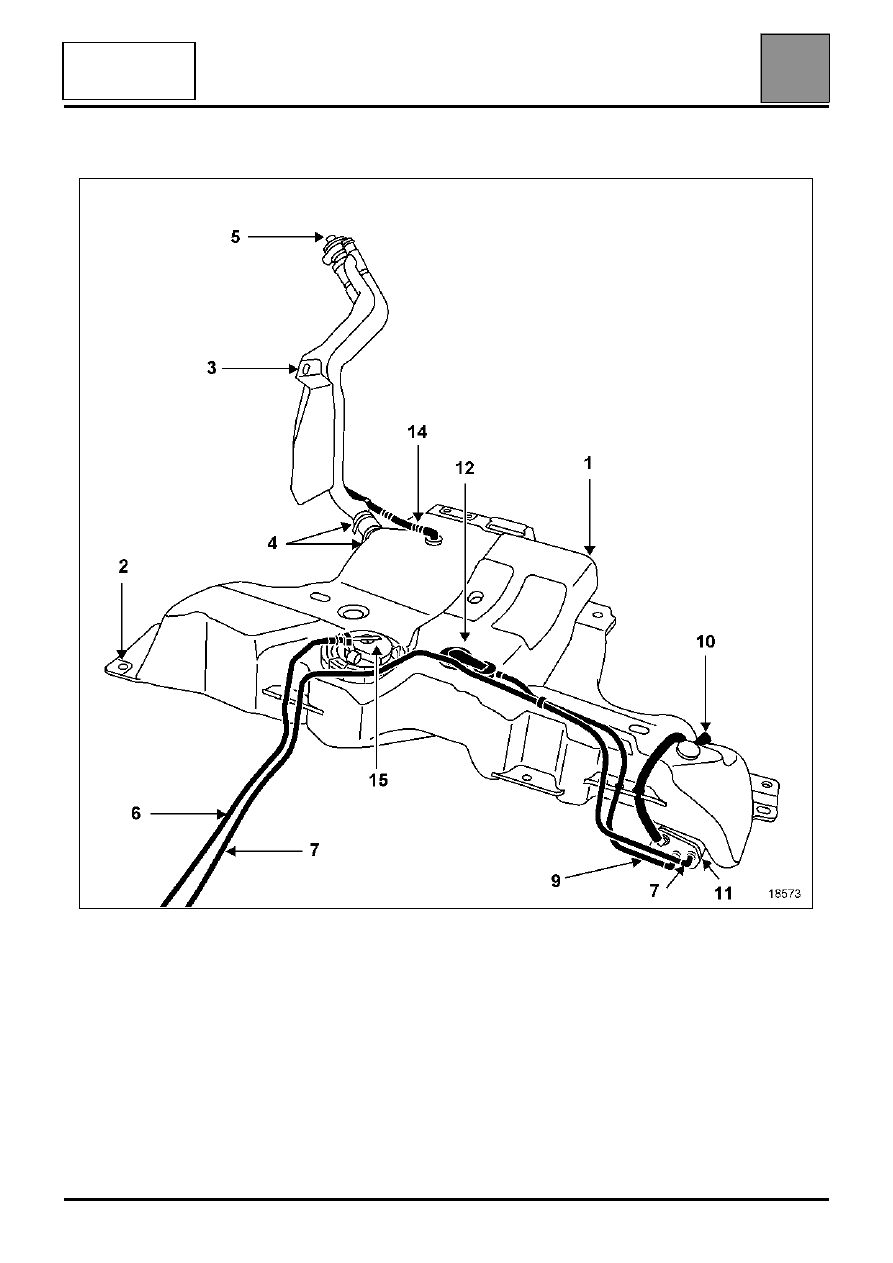

БЕНЗИНОВАЯ МОДИФИКАЦИЯ

18572

ТОПЛИВНЫЙ БАК

Топливный бак

19

19-35

АВТОМОБИЛИ С

ДВИГАТЕЛЯМИ

ВСЕХ МОДЕЛЕЙ

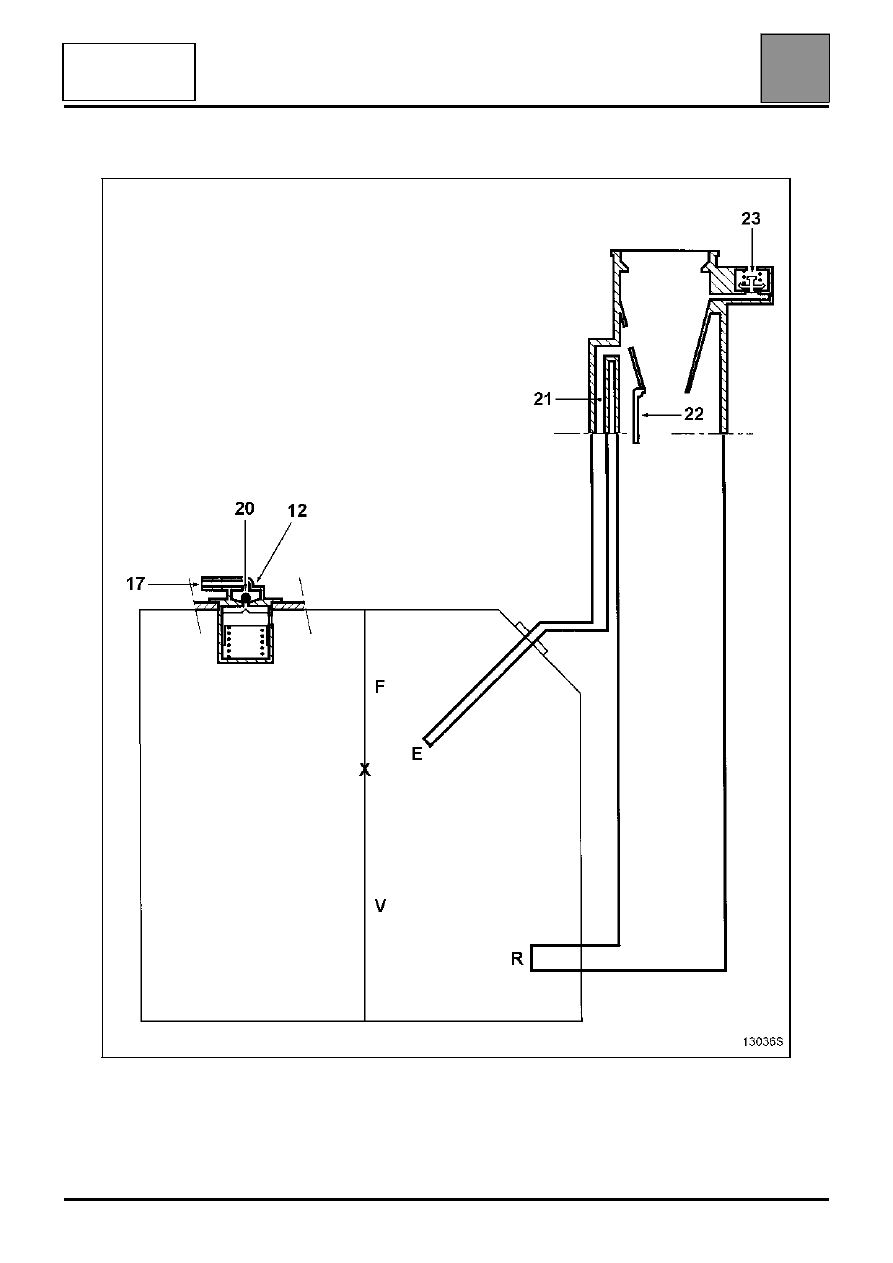

БЕНЗИНОВАЯ МОДИФИКАЦИЯ
