СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ

Задний предварительный каталитический нейтрализатор

19

19-28

ДВИГАТЕЛЬ

L7X

Задний предварительный каталитический нейтрализатор

СНЯТИЕ

Для снятия заднего предварительного
каталитического нейтрализатора требуется снять
предварительный каталитический нейтрализатор
переднего ряда цилиндров.

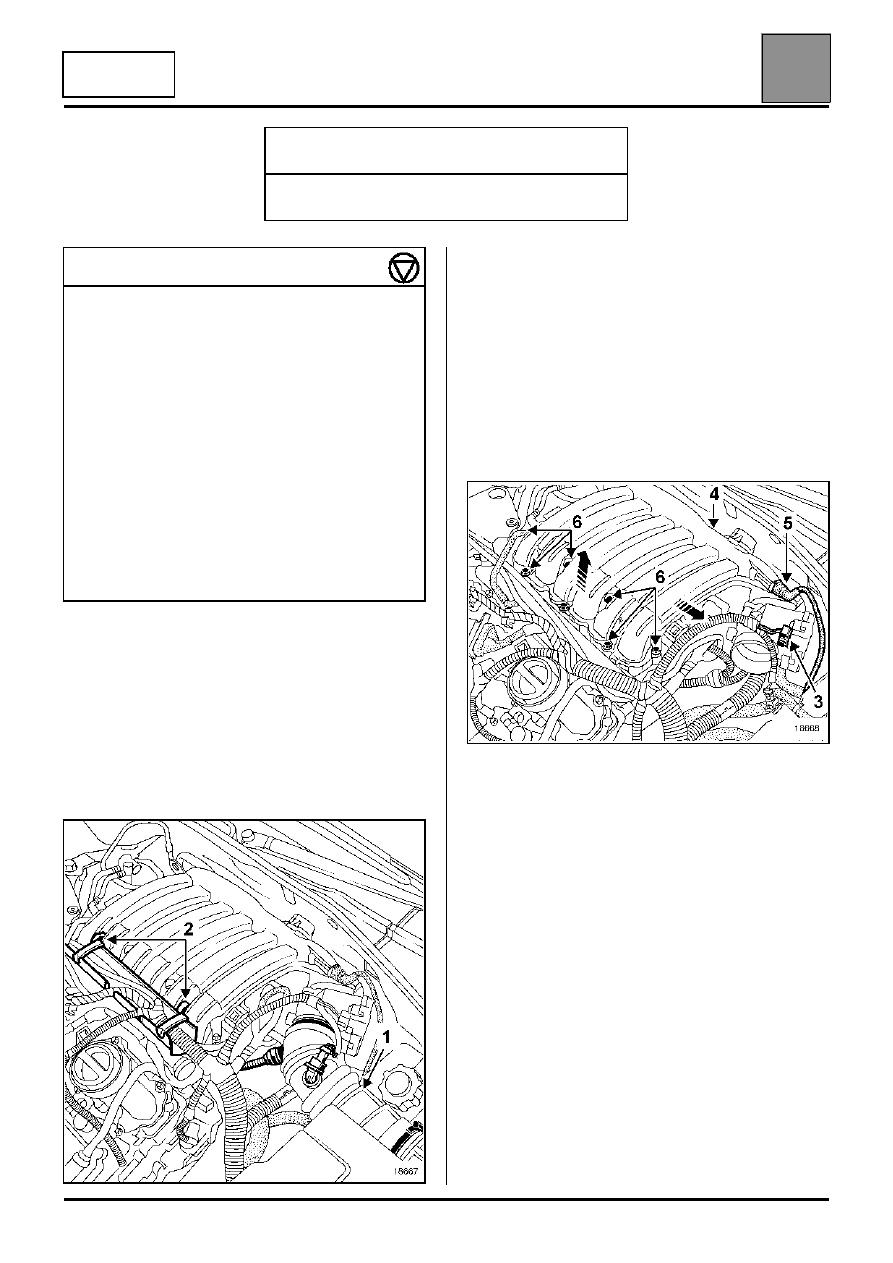

Снимите:
– воздухопровод (1),
– короб для прокладки жгута проводов (2).

Отсоедините:
– блок дроссельной заслонки с сервоприводом (3),
– датчик абсолютного давления (4),
– шланг отбора разрежения для вакуумного

усилителя тормозов (5),

– два трубопровода, находящихся под блоком

дроссельной заслонки с сервоприводом.

Снимите:
– болты крепления впускного коллектора (6),
– коллектор, сместив его к аккумуляторной

батарее,

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Mot. 1495

Приспособление для снятия и
установки кислородного датчика

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Гайки шпилек крепления фланца задней
приемной трубы

2,1

Гайка фланца каталитического
нейтрализатора и предварительного
каталитического нейтрализатора

2,1

Кислородные датчики (верхний и
нижний)

4,5

Болт крепления подкоса
предварительного каталитического
нейтрализатора

2,1

Болт крепления впускного коллектора,
предварительная затяжка

0,5

Болт крепления впускного коллектора,
затяжка

0,8

18667

18668

СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ

Задний предварительный каталитический нейтрализатор

19

19-29

ДВИГАТЕЛЬ

L7X

Разъедините разъемы кислородного датчика и
отсоедините колодки проводов.

Снимите:
– тепловой экран коллектора,
– гайки шпилек крепления фланца приемной трубы

к коллектору.

– кислородные датчики

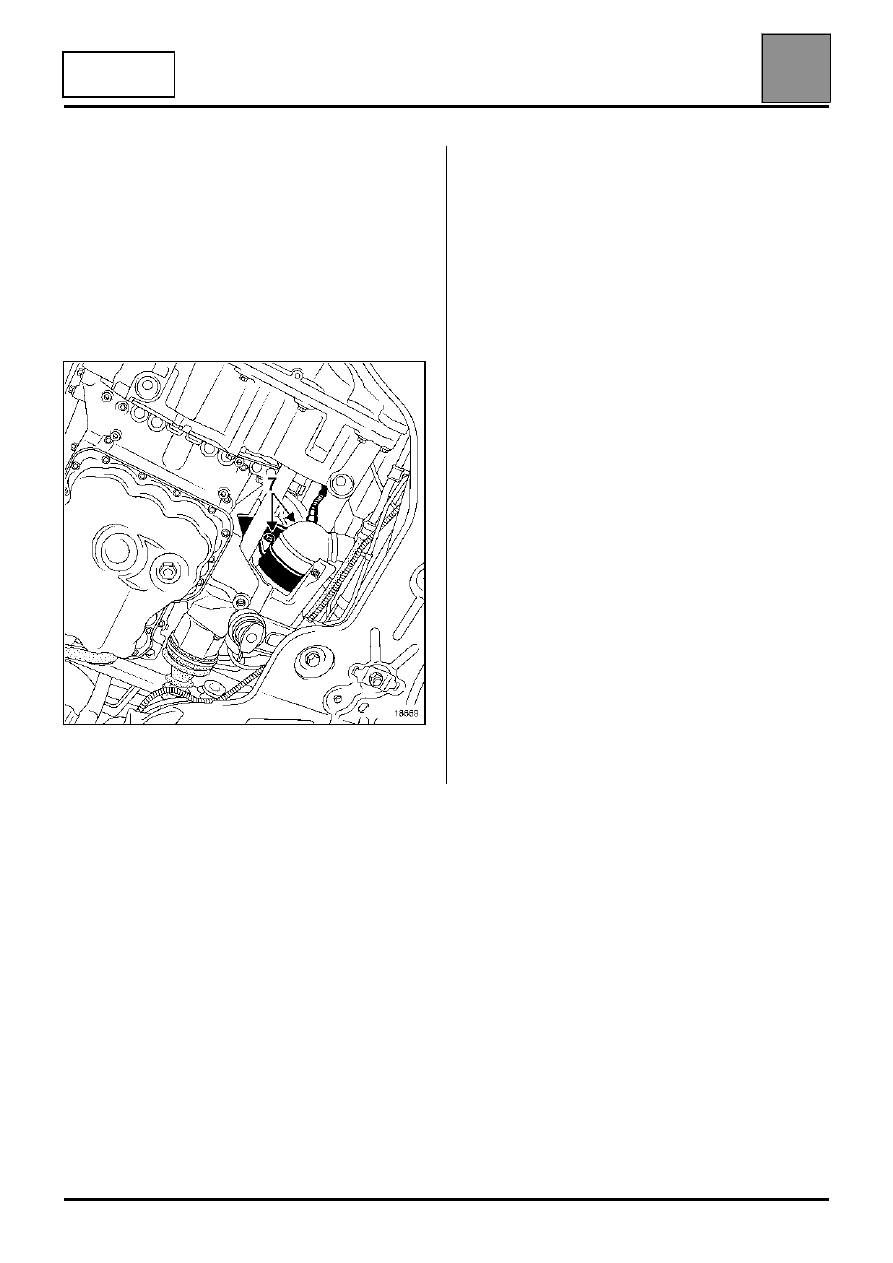

– два болта (7) крепления подкоса

предварительного каталитического
нейтрализатора заднего ряда цилиндров,

– предварительный каталитический

нейтрализатор.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Вставьте шпильки во фланец предварительного
каталитического нейтрализатора.

Замените прокладки новыми.

ВАЖНОЕ ЗАМЕЧАНИЕ:
Перед тем, как завернуть болты передних стоек
крепления подрамника, убедитесь в том, что они
надежно опираются на две оси, приваренные к
кузову.

Соблюдайте моменты затяжки.

Убедитесь в том, что замок рулевой колонки
надежно ее фиксирует.

Если это не так, необходимо перенастроить высоту
рулевой колонки. См. главу 36 "Рулевое
управление, рулевая колонка".

18669

ТОПЛИВНЫЙ БАК

Топливный бак

19

19-30

АВТОМОБИЛИ С

ДВИГАТЕЛЯМИ

ВСЕХ МОДЕЛЕЙ

ТОПЛИВНЫЙ БАК

Топливный бак

ВАЖНОЕ ЗАМЕЧАНИЕ: при снятии и установке
топливного бака запрещается курить и
приближаться с раскаленными предметами к
рабочему участку.

ОПОРОЖНЕНИЕ БАКА (бензиновая
модификация)

Поднимите подушку заднего сиденья и снимите
пластмассовую заглушку доступа к узлу топливного
насоса и датчика уровня в сборе.

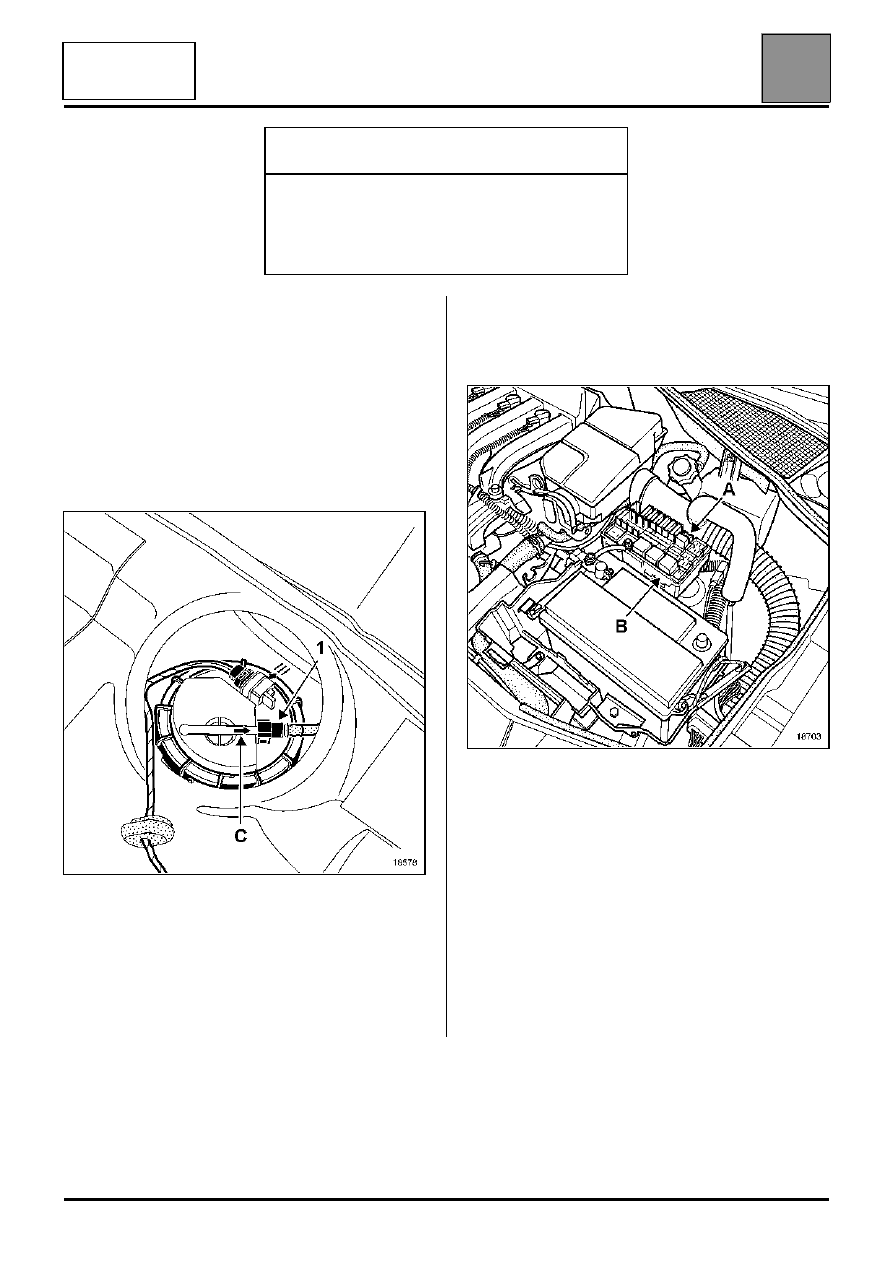

Разъедините быстроразъемное соединение (1) и
присоедините к выходу (C) шланг такой длины,
чтобы его конец можно было опустить в емкость
вне автомобиля.

ПРИМЕЧАНИЕ: также можно использовать
перекачивающий пневматический насос INTERCO
(см. каталог оборудования).

В моторном отсеке снимите реле топливного
насоса, установленное в коммутационном блоке в
моторном отсеке (Реле A для двигателей K4, F4 и
F5, Реле B для двигателя L7).

Соедините перемычкой контакты 3 и 5 и сливайте
бензин, пока он не начнет вытекать с перебоями.

Снимите перемычку.

Поставьте на место реле.

Отключите аккумуляторную батарею.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Перекачивающий пневмонасос
INTERCO, удаление топлива из бака на
автомобилях с бензиновыми или дизельными
двигателями
(см. главу ОБОРУДОВАНИЕ)

18578

18703

ТОПЛИВНЫЙ БАК

Топливный бак

19

19-31

АВТОМОБИЛИ С

ДВИГАТЕЛЯМИ

ВСЕХ МОДЕЛЕЙ

ОПОРОЖНЕНИЕ БАКА (дизельная
модификация)

В связи с отсутствием топливного электронасоса
на дизельных модификациях для опорожнения
бака необходимо использовать насос.

Используйте, например, пневматический насос
INTERCO (см. каталог оборудования).

Поднимите подушку заднего сиденья и снимите
пластмассовую заглушку доступа к узлу топливного
насоса и датчика уровня в сборе.

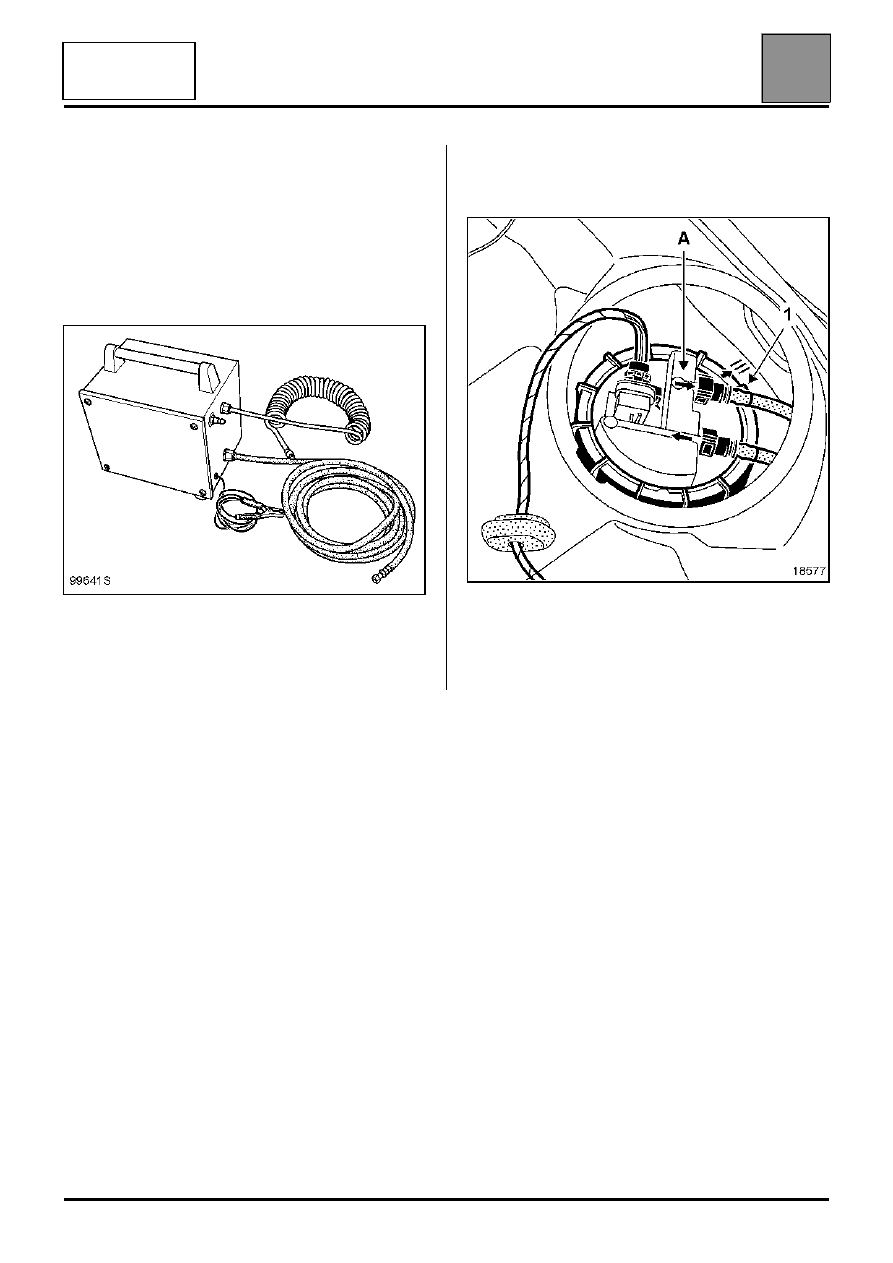

Разъедините быстроразъемное соединение (1) и
подсоедините к выходному патрубку (A) резиновый
шланг пневматического насоса.

Опорожните бак.
