СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ

Система выпуска отработавших газов в сборе

19

19-21

Система выпуска отработавших газов в сборе

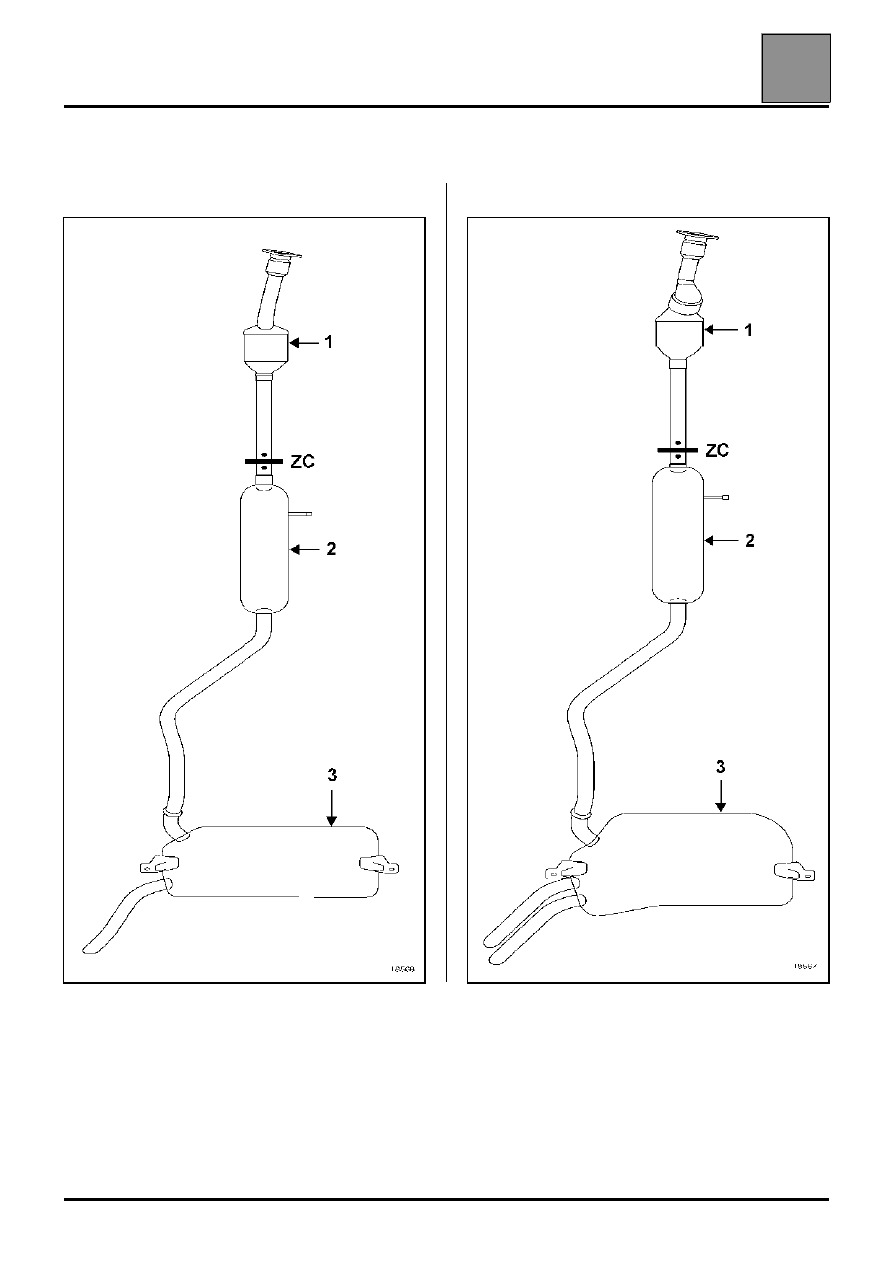

СИСТЕМЫ ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ И РАСПОЛОЖЕНИЕ ЗОН РЕЗКИ

ДВИГАТЕЛИ K4M и F4P

Двигатель F5R

18568

18567

1
2
3
ЗР

Каталитический нейтрализатор
Дополнительный глушитель
Основной глушитель
Зона резки трубы

СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ

Система выпуска отработавших газов в сборе

19

19-22

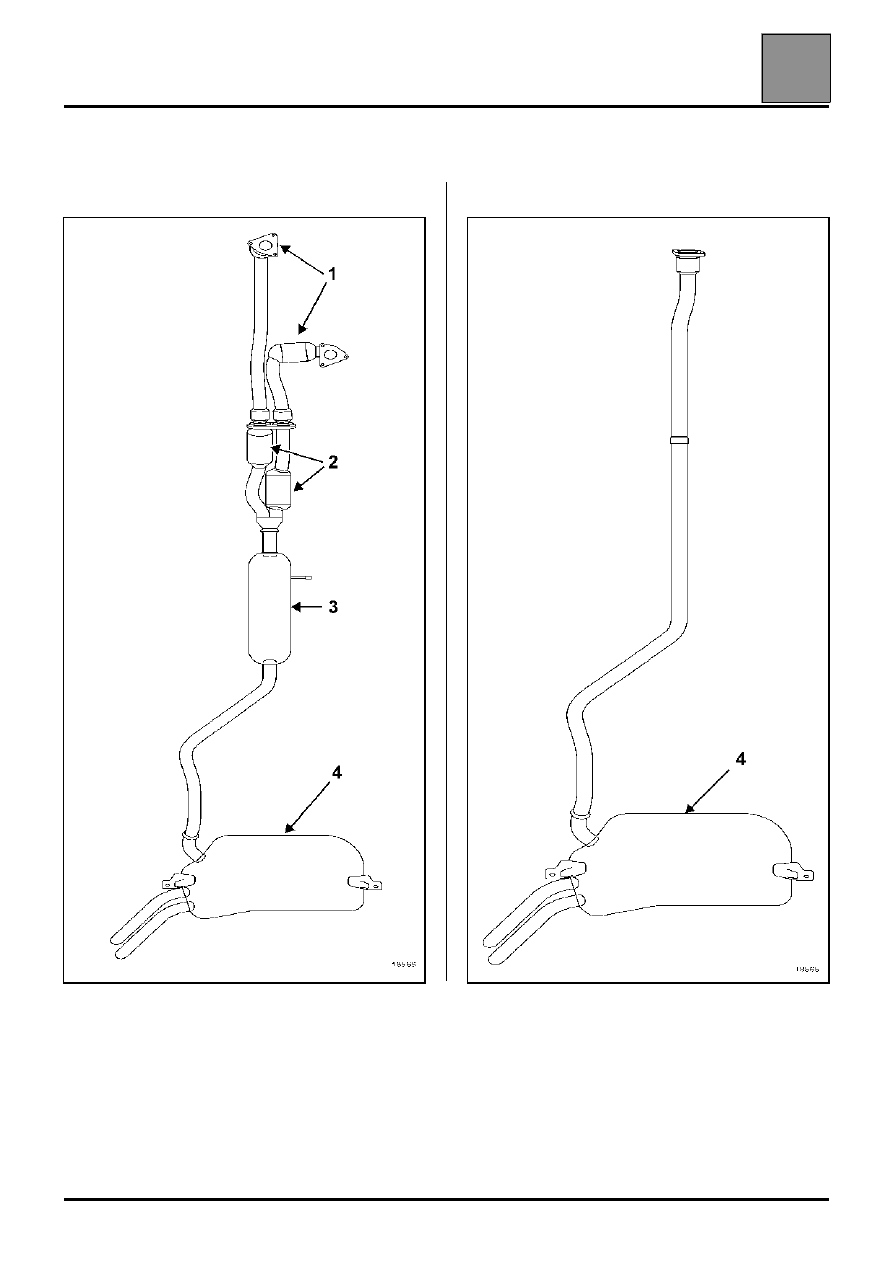

СХЕМЫ ВЫХЛОПНЫХ СИСТЕМ И РАСПОЛОЖЕНИЕ ЗОН РЕЗКИ

Двигатель L7X

Двигатель F9Q

18566

18565

1

2
3
4

Предварительный
каталитический нейтрализатор
Каталитический нейтрализатор
Дополнительный глушитель
Основной глушитель

СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ

Дополнительный глушитель и каталитический

19

19-23

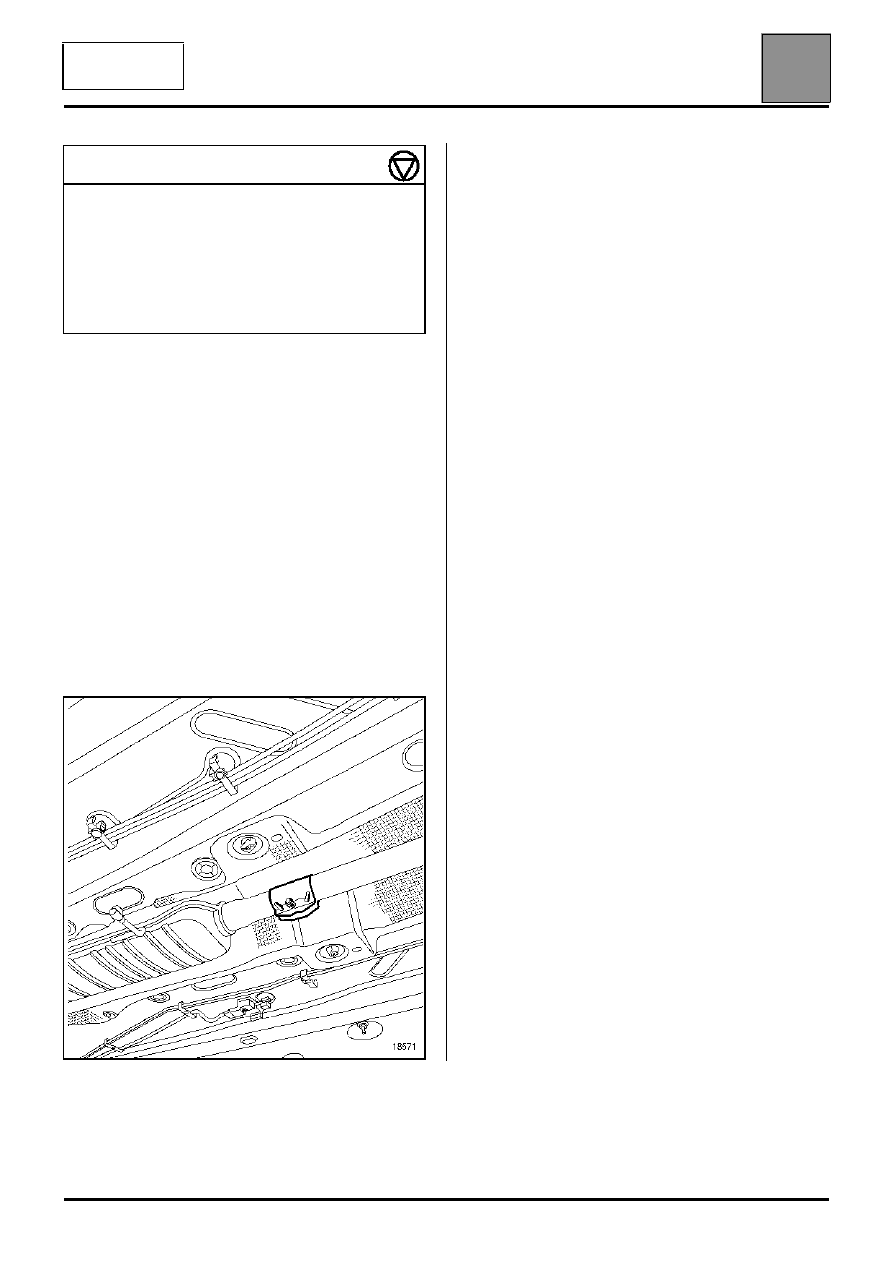

ДВИГАТЕЛИ

K4M - F4P - F5R

Дополнительный глушитель и каталитический

нейтрализатор

Для замены дополнительного глушителя или
каталитического нейтрализатора следует:
– отсоединить аккумуляторную батарею,
– снять нижний кислородный датчик,
– разрезать выпускную трубу так, как это описано в

общих сведениях.

Перед установкой элемента на место убедитесь в
отсутствии загрязнений или металлических частиц
в выпускной трубе.

При замене каталитического нейтрализатора
замените прокладку на входе нейтрализатора.

Ранее устанавливавшаяся муфта повторному
использованию не подлежит.

ВАЖНОЕ ЗАМЕЧАНИЕ:
– В собранном виде болт и гайка муфты должны

быть ориентированы так, чтобы исключить
соприкосновения с днищем кузова.

– Затяните муфту, разгрузив выпускной

трубопровод и убедившись, что он правильно
выровнен.

– Проверьте надежность крепления и наличие всех

тепловых экранов системы выпуска
отработавших газов.

– По окончании установки проверьте, что

выпускной трубопровод нигде не соприкасается с
днищем кузова.

ВНИМАНИЕ: поврежденный тепловой экран
подлежит обязательной замене.

Снятие и установка других элементов системы
выпуска отработавших газов не представляют
сложности.

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Нижний кислородный датчик

4,5

Стяжная гайка муфты, используемая для
послепродажного обслуживания.

2,5

Стяжная гайка хомута глушителя

2,5

Гайки фланца с тремя точками
крепления

2

18571

СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ

Каталитический нейтрализатор

19

19-24

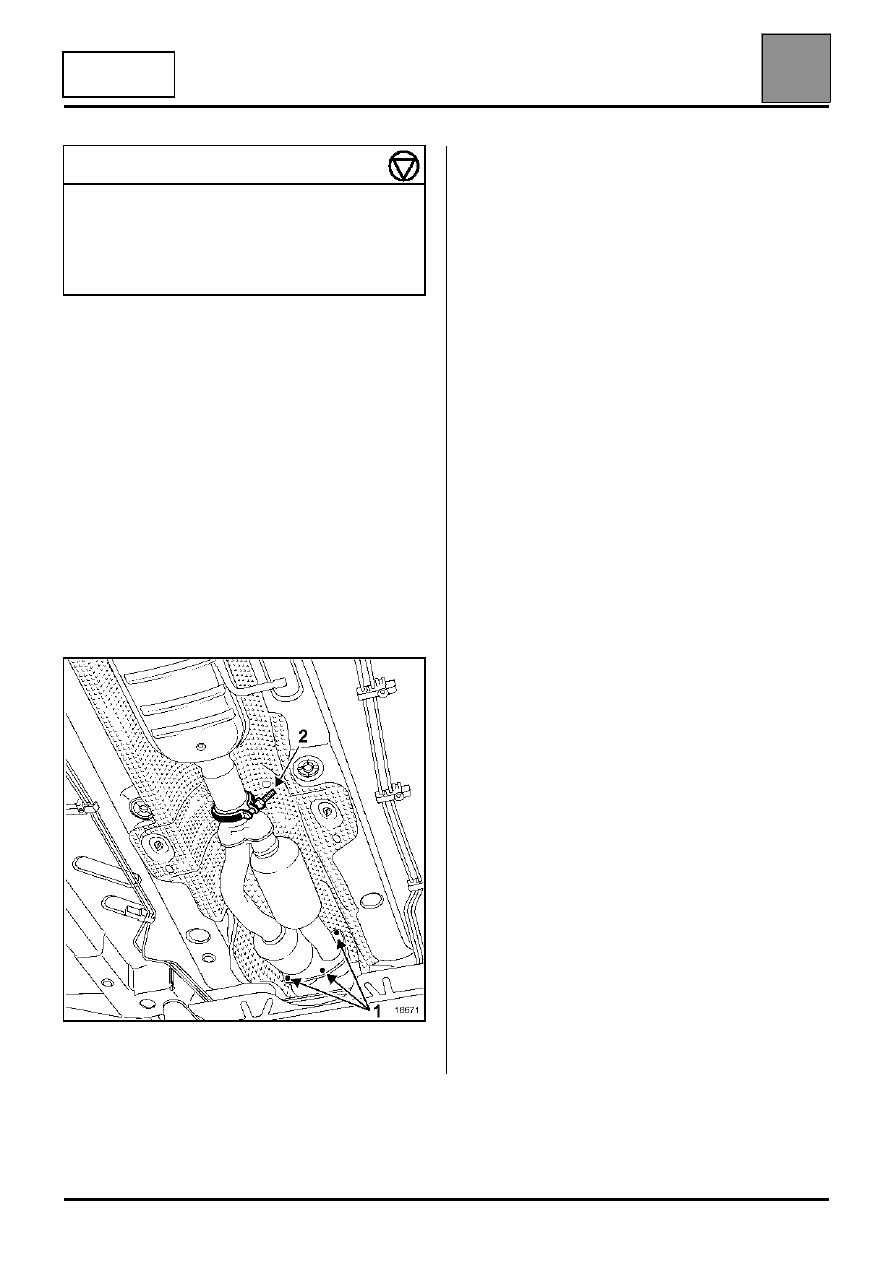

ДВИГАТЕЛЬ

L7X

Каталитический нейтрализатор

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отключите аккумуляторную батарею.

Снимите обтекатель под двигателем.

Установите гидравлический домкрат под
выпускной трубопровод так, чтобы его
поддерживать.

Отверните гайки (1) фланца каталитического
нейтрализатора и предварительного
каталитического нейтрализатора, вставив
инструмент через подрамник с помощью
нескольких удлинителей.

Снимите хомут (2) выпускной трубы и снимите
каталитический нейтрализатор.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Замените прокладки новыми.

Установите новый хомут.

Соблюдайте моменты затяжки.

Снятие и установка других элементов системы
выпуска отработавших газов не представляют
сложности.

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Гайки шпилек крепления фланца
каталитического нейтрализатора и
предварительного каталитического
нейтрализатора

2,1

Стяжная гайка хомута выпускной трубы 2,5

18671
