СИСТЕМА ОХЛАЖДЕНИЯ

Водяной насос

19

19-13

ДВИГАТЕЛИ

F4P - K4M

УСТАНОВКА

Установите водяной насос.

Двигатель K4M

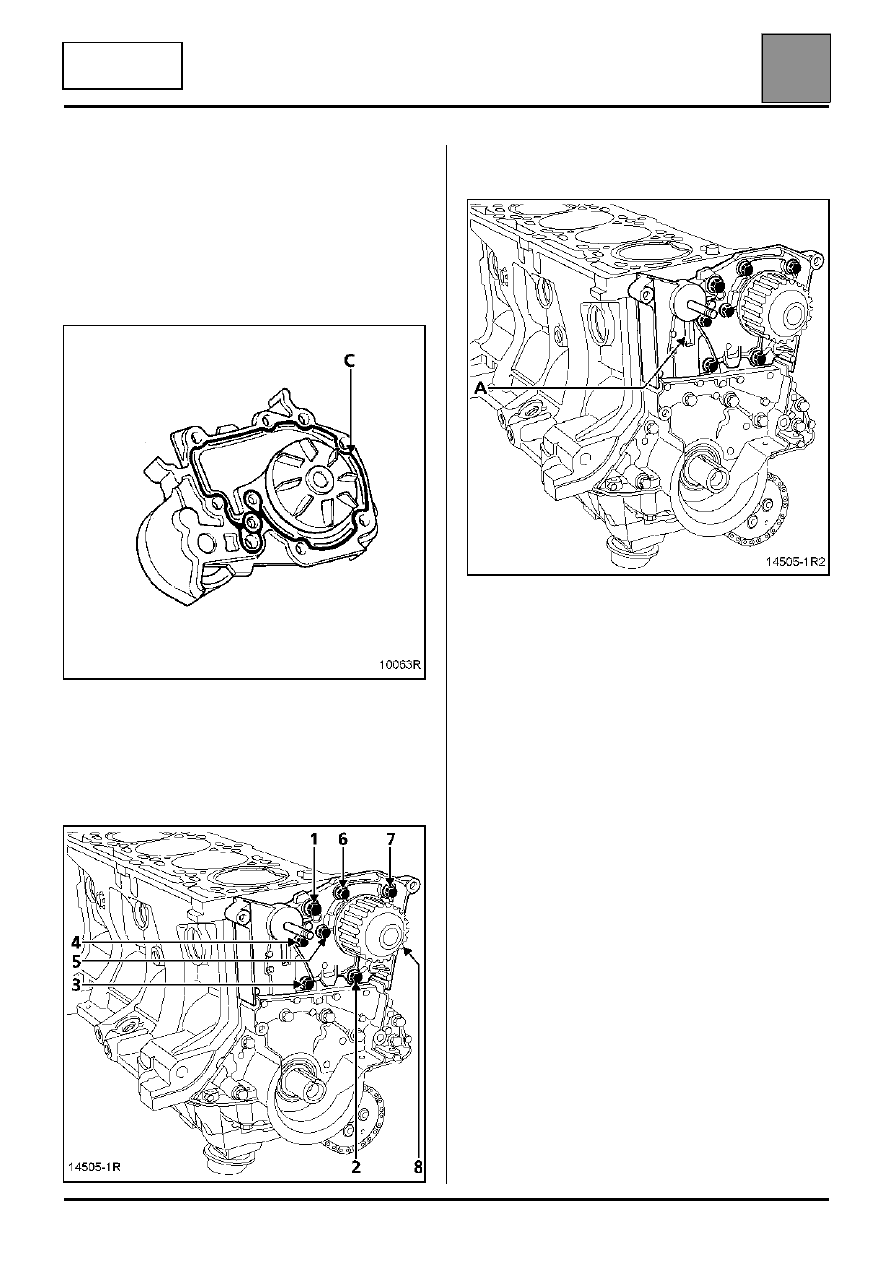

Герметичность достигается благодаря
использованию герметика Loctite 518. Валик (C)
должен иметь ширину 0,6 - 1 мм и наноситься так,
как это показано на рисунке ниже.

Предварительно затяните болты M6 и M8
моментом 0,8 даН.м затем затяните моментом
1,1 даН.м болты M6 и моментом 2,2 даН.м болты
M8 в указанном порядке.

ПРИМЕЧАНИЕ: нанесите 1 или 2 капли Loctite
FRENETANCH на болты 1 и 4 водяного насоса.

Установите натяжной ролик привода ГРМ так,
чтобы выступ ролика правильно вошел в паз (A).

10063R

14505-1R

14505-1R2

СИСТЕМА ОХЛАЖДЕНИЯ

Водяной насос

19

19-14

ДВИГАТЕЛИ

F4P - K4M

Двигатель F4P

ПРИМЕЧАНИЕ: нанесите одну каплю Loctite
FRENETANCH на болты (3) и (4).

Установите новую прокладку.

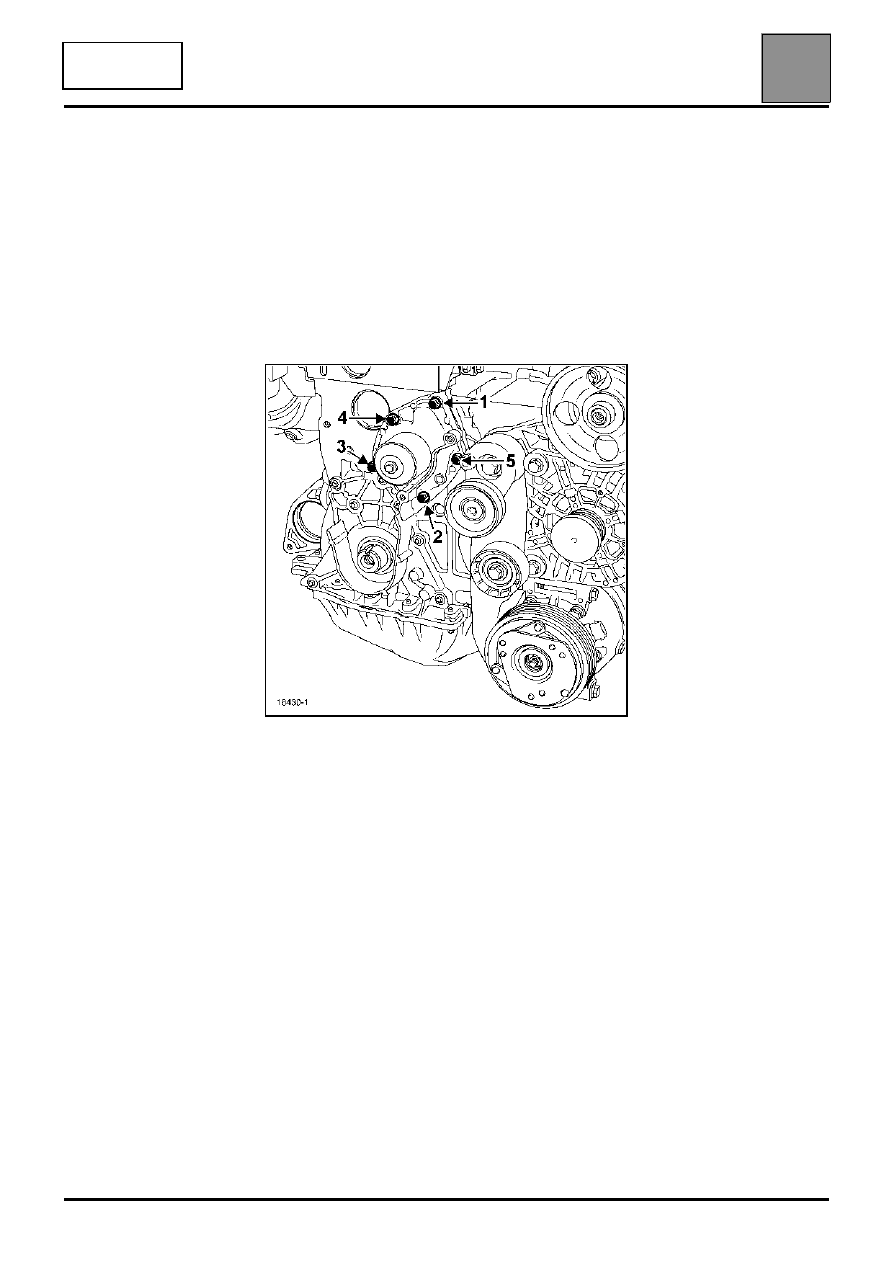

Предварительно затяните крепежные болты
водяного насоса в порядке, указанном ниже, а
затем затяните их моментом 0,9 даН.м в том же
порядке.

Установите ремень привода ГРМ (обязательно
следуя методике, описанной в главе 11 "Ремень
привода газораспределительного механизма").

Заполните жидкостью систему охлаждения и
удалите из нее воздух, см. главу 19 "Заправка и
удаление воздуха").

18430-1

СИСТЕМА ОХЛАЖДЕНИЯ

Водяной насос

19

19-15

ДВИГАТЕЛЬ

F9Q

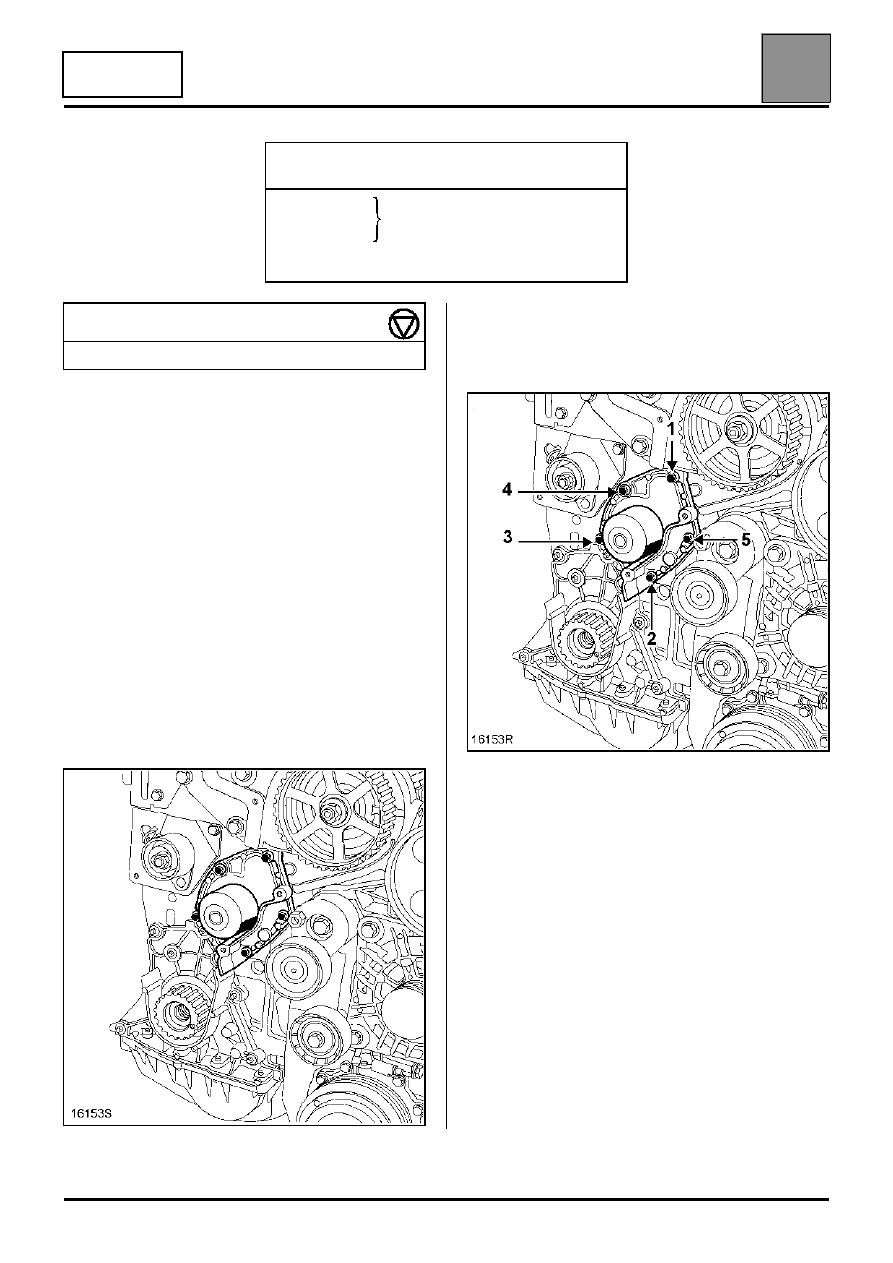

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отключите аккумуляторную батарею.

Снимите защиту поддона двигателя.

Слейте охлаждающую жидкость из системы
охлаждения, отсоединив от радиатора отводящий
шланг.

Снимите:
– ремень привода газораспределительного

механизма (см. главу 11 "Ремень привода
газораспределительного механизма"),

– водяной насос.

УСТАНОВКА

ПРИМЕЧАНИЕ: нанесите одну каплю Loctite
FRENETANCH на болты (3) и (4).

Установите:
– водяной насос с новой прокладкой, затянув

болты моментом 0,9 даН.м,

– ремень привода ГРМ (см. главу 11 "Ремень

привода газораспределительного
механизма"),

Заполните жидкостью систему охлаждения и
удалите из нее воздух (см. главу 19 "Заправка и
удаление воздуха").

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Mot. 1202-01
Mot. 1202-02

Щипцы для упругих хомутов

Mot. 1448

Дистанционные щипцы для
упругих хомутов

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Болты крепления водяного насоса

0,9

16153S

16153R

СИСТЕМА ОХЛАЖДЕНИЯ

Водяной насос

19

19-16

ДВИГАТЕЛЬ

L7X

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отключите аккумуляторную батарею.

Слейте охлаждающую жидкость, отсоединив от
радиатора отводящий шланг.

Снимите:
– ремень привода ГРМ, см. главу 11 "Ремень

привода газораспределительного
механизма"),

– фиксаторы Mot. 1430 из передней головки блока

цилиндров,

ВАЖНОЕ ЗАМЕЧАНИЕ:

Болты крепления ступиц распределительных
валов имеют левую резьбу; отворачивание
производится по часовой стрелке. Стрелки на
головке этих болтов указывают направление
затягивания.

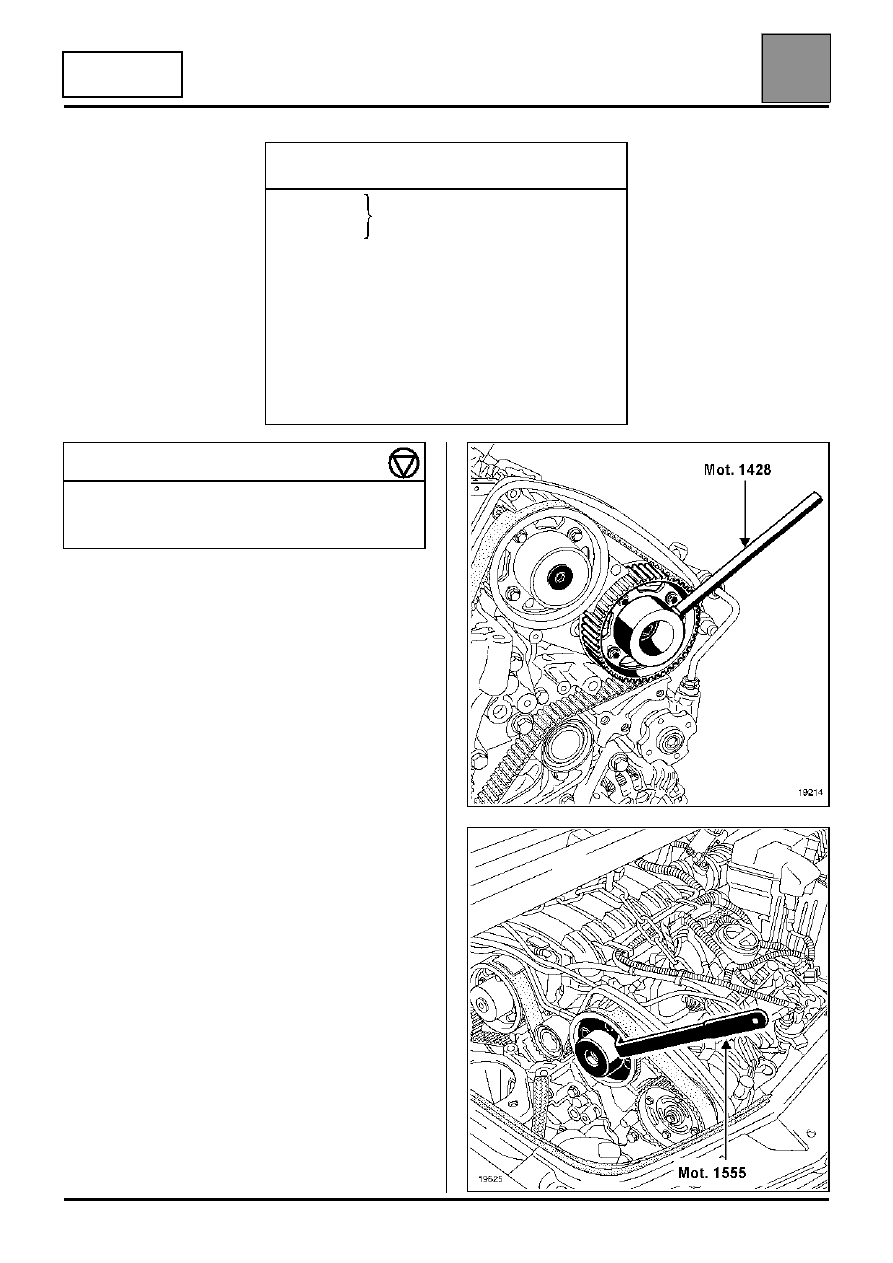

Снимите:
– узел шкивы-ступицы распределительных валов

передней головки блока цилиндров,
зафиксировав ступицы с помощью
приспособления Mot. 1428 (для ступицы
распределительных валов выпускных клапанов)
и  Mot. 1555 (для ступицы распределительных
валов впускных клапанов). Для ступицы
распределительных валов впускных клапанов
используйте торцевую головку Торкс на 14.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Mot. 1202-01
Mot. 1202-02

Щипцы для упругих хомутов

Mot. 1448

Дистанционные щипцы для
упругих хомутов

Mot. 1428

Приспособление для
блокировки ступиц
распределительных валов
выпускных клапанов

Mot. 1555

Приспособление для
блокировки ступиц
распределительных валов
впускных клапанов

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Болты крепления водяного насоса

0,8

Болт крепления ступицы
распределительных валов

8

10

11
