Renault Laguna II. Руководство - часть 89

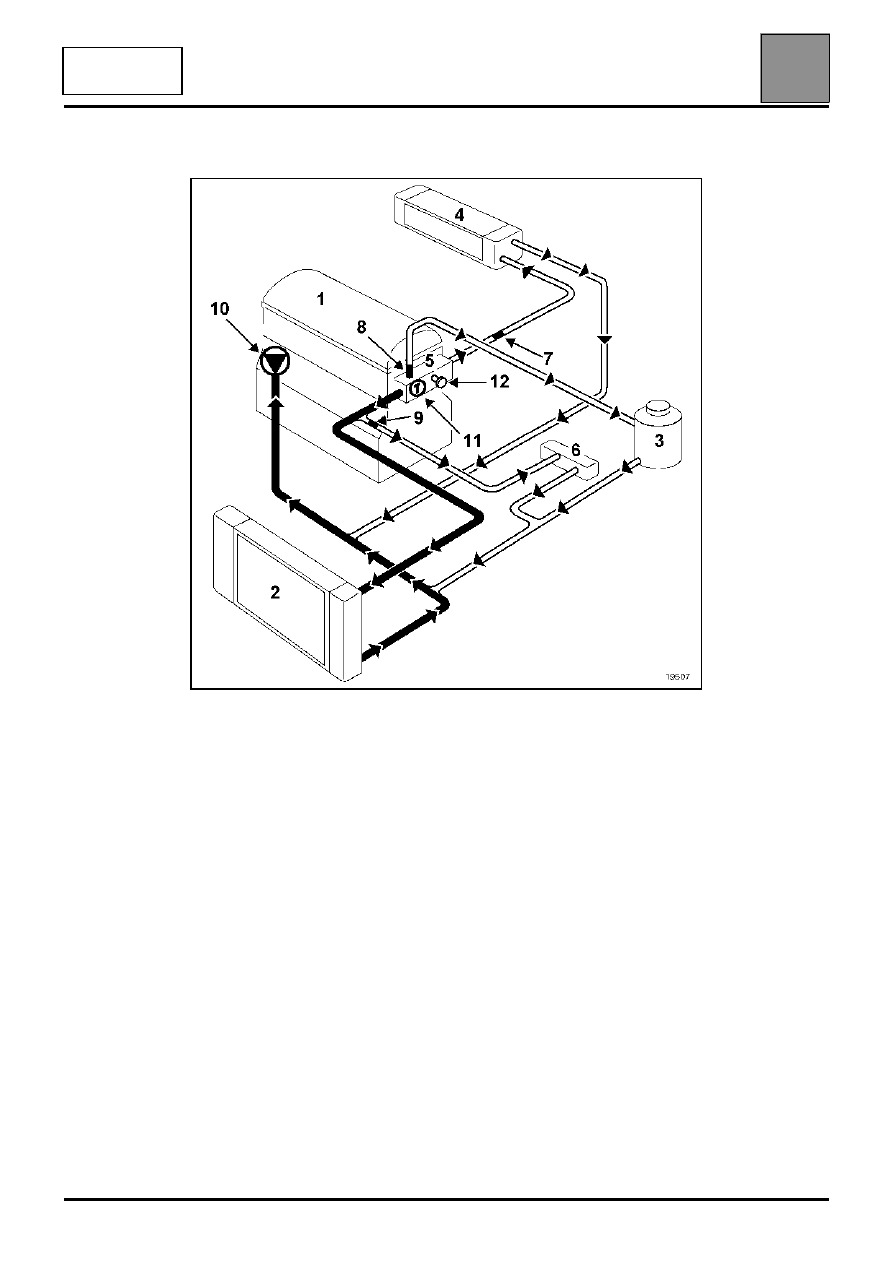

СИСТЕМА ОХЛАЖДЕНИЯ

Схема

19

19-5

ДВИГАТЕЛИ

K4M - F4P

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

1
2
3
4
5
6
7
8
9

10
11
12

Двигатель
Радиатор
"Горячий" бачок с дегазацией после термостата
Радиатор отопителя
Держатель термостата
Водомасляный охладитель АКП
Патрубок диаметром

∅

 3 мм

Патрубок диаметром

∅

 8,5 мм

Патрубок диаметром

∅

 10 мм

Водяной насос
Термостат
Клапан для удаления воздуха

Давление открытия предохранительного клапана в пробке
расширительного бачка равно 1,2 бар (пробка коричневого цвета).

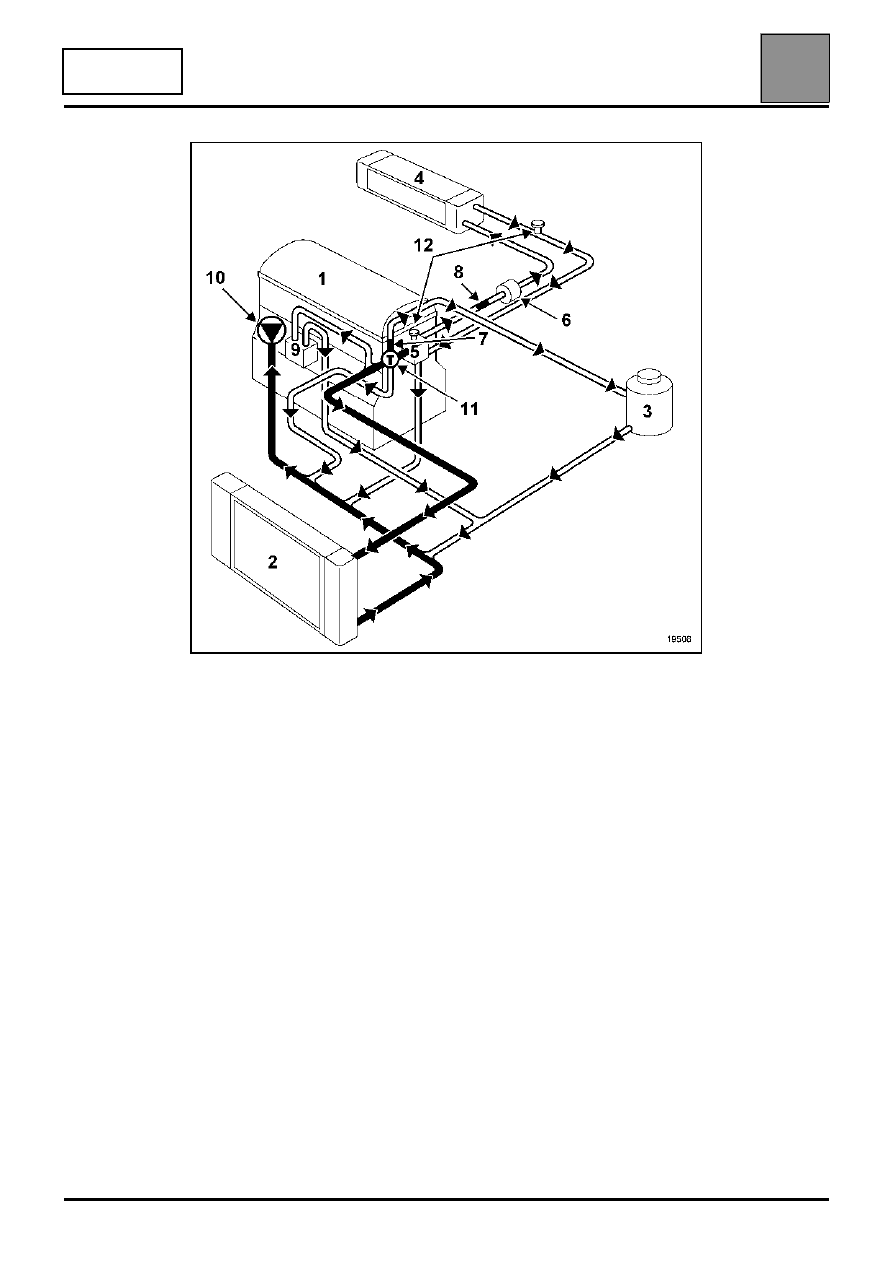

СИСТЕМА ОХЛАЖДЕНИЯ

Схема

19

19-6

ДВИГАТЕЛЬ

F9Q

1
2
3
4
5
6
7
8
9

10
11
12

Двигатель
Радиатор
"Горячий" бачок с дегазацией после термостата
Радиатор отопителя
Держатель термостата
Блок погружных подогревателей (если они есть)
Патрубок диаметром

∅

 3 мм

Патрубок диаметром

∅

 8,5 мм

Водомасляный охладитель
Водяной насос
Термостат
Клапан для удаления воздуха

Давление открытия предохранительного клапана в пробке
расширительного бачка равно 1,2 бар (пробка коричневого цвета).

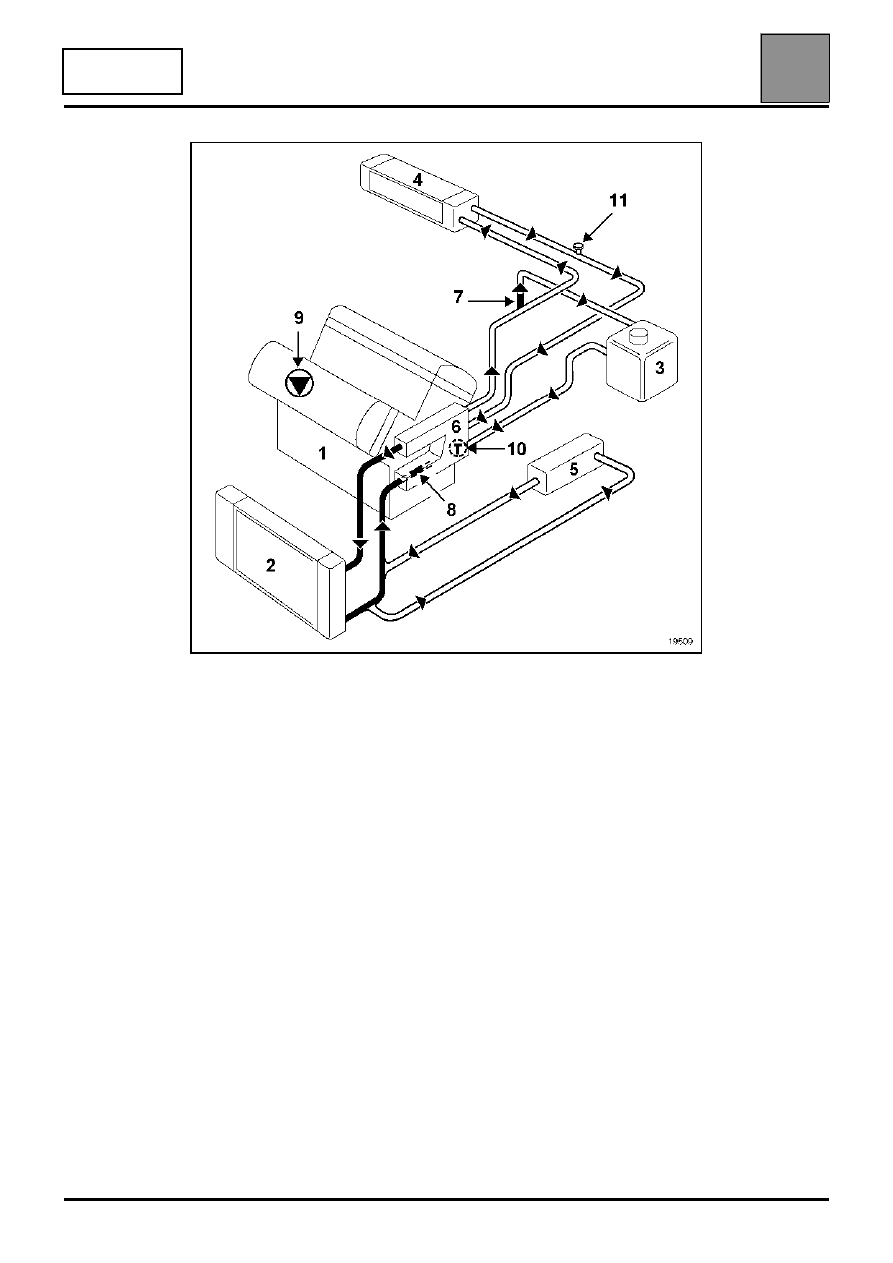

СИСТЕМА ОХЛАЖДЕНИЯ

Схема

19

19-7

ДВИГАТЕЛЬ

L7X

0

1
2
3
4
5
6
7
8
9

10
11

Двигатель
Радиатор
"Горячий" бачок с постоянной дегазацией
Радиатор отопителя
Водомасляный охладитель
Блок термостата
Патрубок диаметром

∅

 3 мм

Патрубок диаметром

∅

 16 мм

Водяной насос
Двухконтурный термостат
Клапаны для удаления воздуха

Давление открытия предохранительного клапана в пробке
расширительного бачка равно 1,2 бар (пробка коричневого цвета).

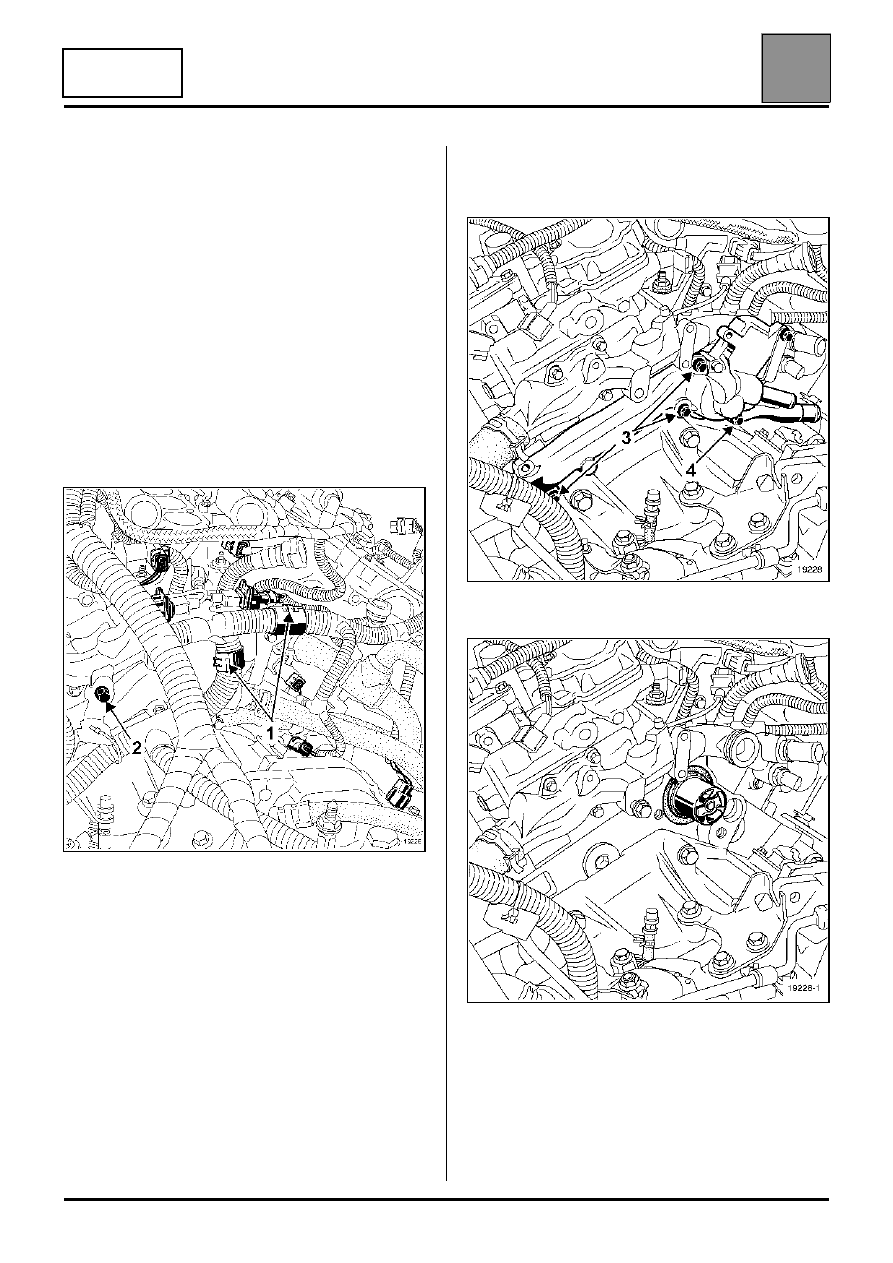

СИСТЕМА ОХЛАЖДЕНИЯ

Термостат

19

19-8

ДВИГАТЕЛЬ

L7X

Термостат

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отключите аккумуляторную батарею.

Снимите защиту поддона двигателя.

Слейте охлаждающую жидкость, отсоединив от
радиатора отводящий шланг.

Снимите патрубок забора воздуха воздушного
фильтра,

Отсоедините держатели электропроводки (1) и
отверните болт крепления (2), затем отведите в
сторону жгут проводов.

Снимите:
– болты крепления (3) и (4) трубопроводов системы

охлаждения двигателя,

– термостат.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Залейте жидкость в систему охлаждения и удалите
из нее воздух (см. главу 19 "Заправка и удаление
воздуха").
