СИСТЕМА ОХЛАЖДЕНИЯ

Технические характеристики

19

19-1

119

СИСТЕМА ОХЛАЖДЕНИЯ

Технические характеристики

ЗАПРАВОЧНАЯ ЕМКОСТЬ СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ И ПРИМЕНЯЕМАЯ ОХЛАЖДАЮЩАЯ
ЖИДКОСТЬ

ТЕРМОСТАТ

Двигатель

Количество, л

Марка

Особенности

K4M-F4P

6,5

GLACEOL RX (тип D)

использовать только

охлаждающую жидкость

При температуре до - 20

°

C

±

 2

°

C в

странах с жарким, умеренным и
холодным климатом.

При температуре до - 37

°

C

±

 2

°

C в

странах с очень холодным
климатом.

F9Q

7

L7X

7,2

МОДЕЛЬ ДВИГАТЕЛЯ

Температура начала

открытия клапана,

°°°°

C

Температура полного

открытия клапана,

°°°°

C

Ход клапана, мм

K4M-F4P-F9Q

89

101

7,5

L7X

83

95

7,9

СИСТЕМА ОХЛАЖДЕНИЯ

Заправка системы и удаление воздуха

19

19-2

Заправка системы и удаление воздуха

Охлаждающая жидкость постоянно циркулирует
через радиатор отопителя, благодаря чему
повышается эффективность охлаждения
двигателя.

ЗАПРАВКА

Обязательно откройте клапаны для удаления
воздуха.

Залейте в систему охлаждающую жидкость через
отверстие расширительного бачка.

Закройте клапаны для удаления воздуха после
того, как жидкость начнет вытекать через них
непрерывной струей.

Запустите двигатель (2500 об/мин).

Доливайте жидкость до уровня верхней кромки
горловины в течение примерно 4 мин.

Закройте пробку расширительного бачка.

УДАЛЕНИЕ ВОЗДУХА

Дайте двигателю поработать в течение 20 минут
при 2500 об/мин., до включения
электровентилятора (указанное время необходимо
для автоматической дегазации охлаждающей
жидкости).

Убедитесь в том, что уровень жидкости в бачке
находится у метки "Maxi".

НЕ ОТКРЫВАЙТЕ ОДИН ИЛИ НЕСКОЛЬКО
КЛАПАН(ОВ) ДЛЯ УДАЛЕНИЯ ВОЗДУХА ПРИ
РАБОТАЮЩЕМ ДВИГАТЕЛЕ.

КРЫШКУ РАСШИРИТЕЛЬНОГО БАЧКА
ЗАКРЫВАЙТЕ ПРИ ГОРЯЧЕМ ДВИГАТЕЛЕ.

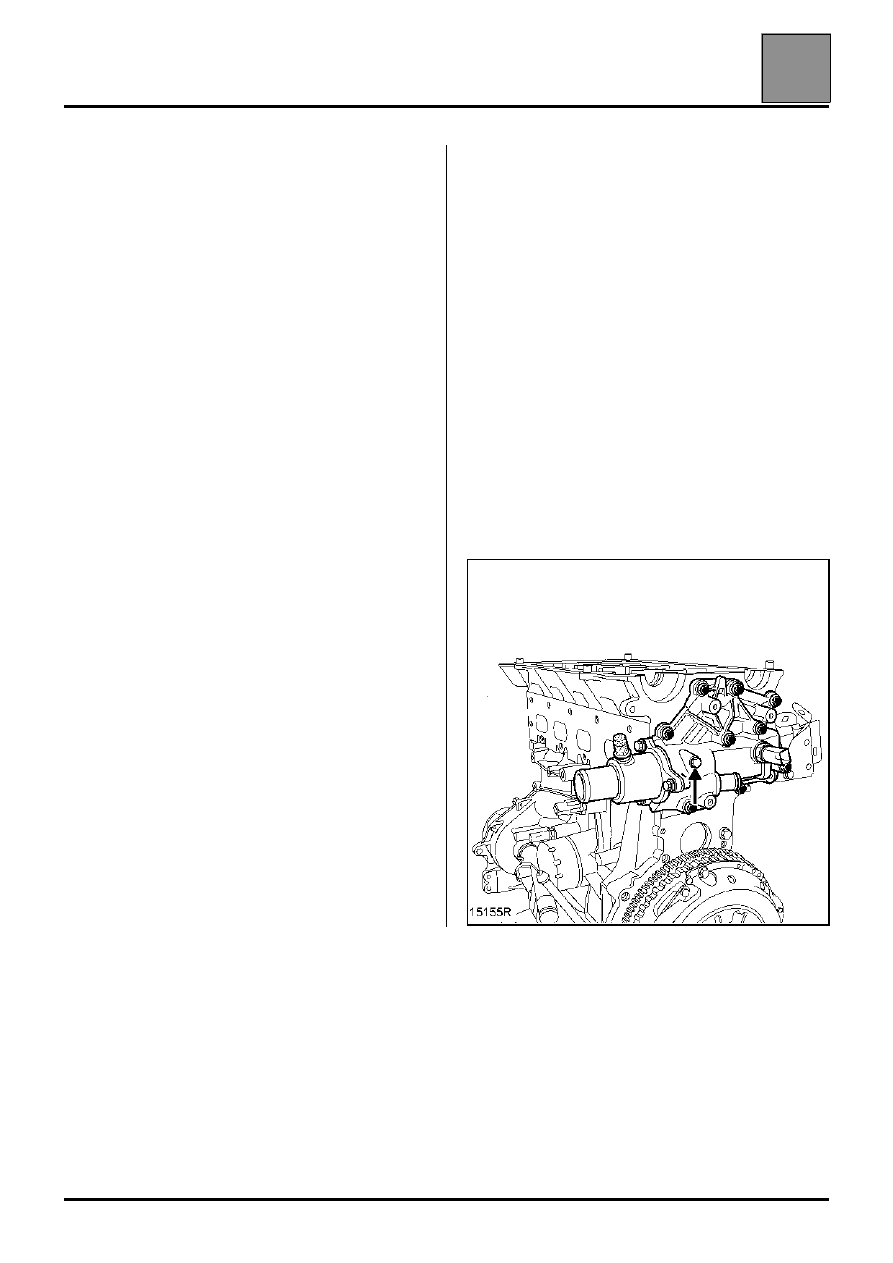

ДВИГАТЕЛИ K4M и F4P

Местоположение клапана для удаления
воздуха на блоке термостата.

15155R

СИСТЕМА ОХЛАЖДЕНИЯ

Проверка

19

19-3

Проверка

1 - Проверка герметичности системы

Замените клапан пробки расширительного бачка
переходником M.S. 554-01.

Подсоедините к нему прибор M.S. 554-07.

Прогрейте двигатель, затем остановите его.

Создайте давление в системе.

Прекратите качать, когда давление станет на
0,1 бар ниже величины давления открытия
клапана в пробке расширительного бачка.

Давление не должно падать. Если это происходит,
определите место утечки.

Постепенно отверните штуцер прибора



M.S. 554-07 для сброса давления в системе
охлаждения, а затем снимите приспособление
M.S. 554-01 и снова установите клапан пробки
расширительного бачка с новой прокладкой.

2 - Проверка давления открытия клапана

Если жидкость просачивается через клапан пробки
расширительного бачка, его надо заменить.

Установите на насос M.S. 554-07 приспособление
M.S. 554-06, затем установите на приспособление
проверяемый клапан.

Поднимите давление. Оно должно
стабилизироваться на величине давления
открытия клапана. Контрольный допуск

±±±±

0,1 бар.

Давление открытия клапана:

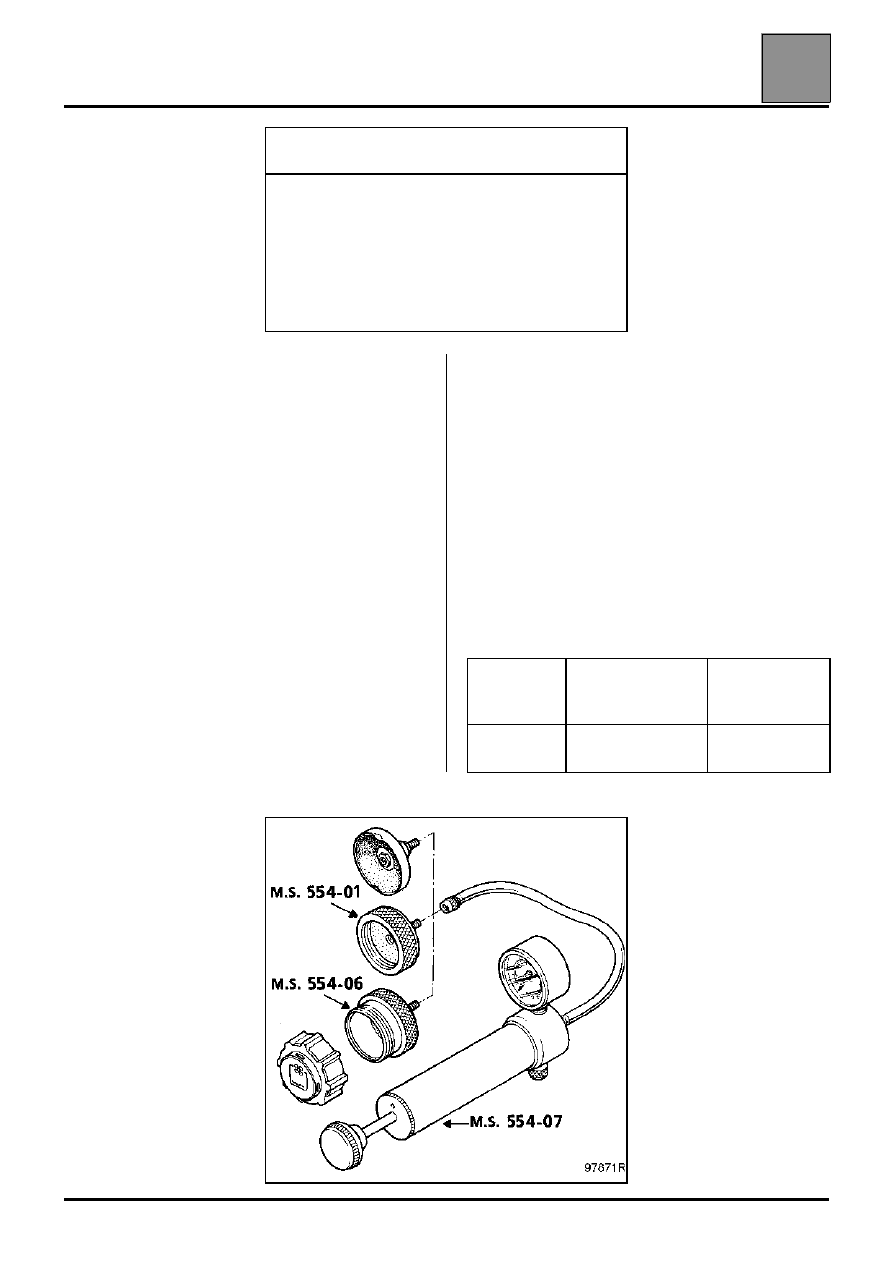

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

M.S. 554-01

Переходник для комплекта
M.S. 554-07

M.S. 554-06

Переходник для комплекта
M.S. 554-07

M.S. 554-07

Комплект для проверки
герметичности системы
охлаждения

Двигатели

Цвет клапана

Давление

открытия,

бар

Все

модели

Коричневый

1,2

97871R

СИСТЕМА ОХЛАЖДЕНИЯ

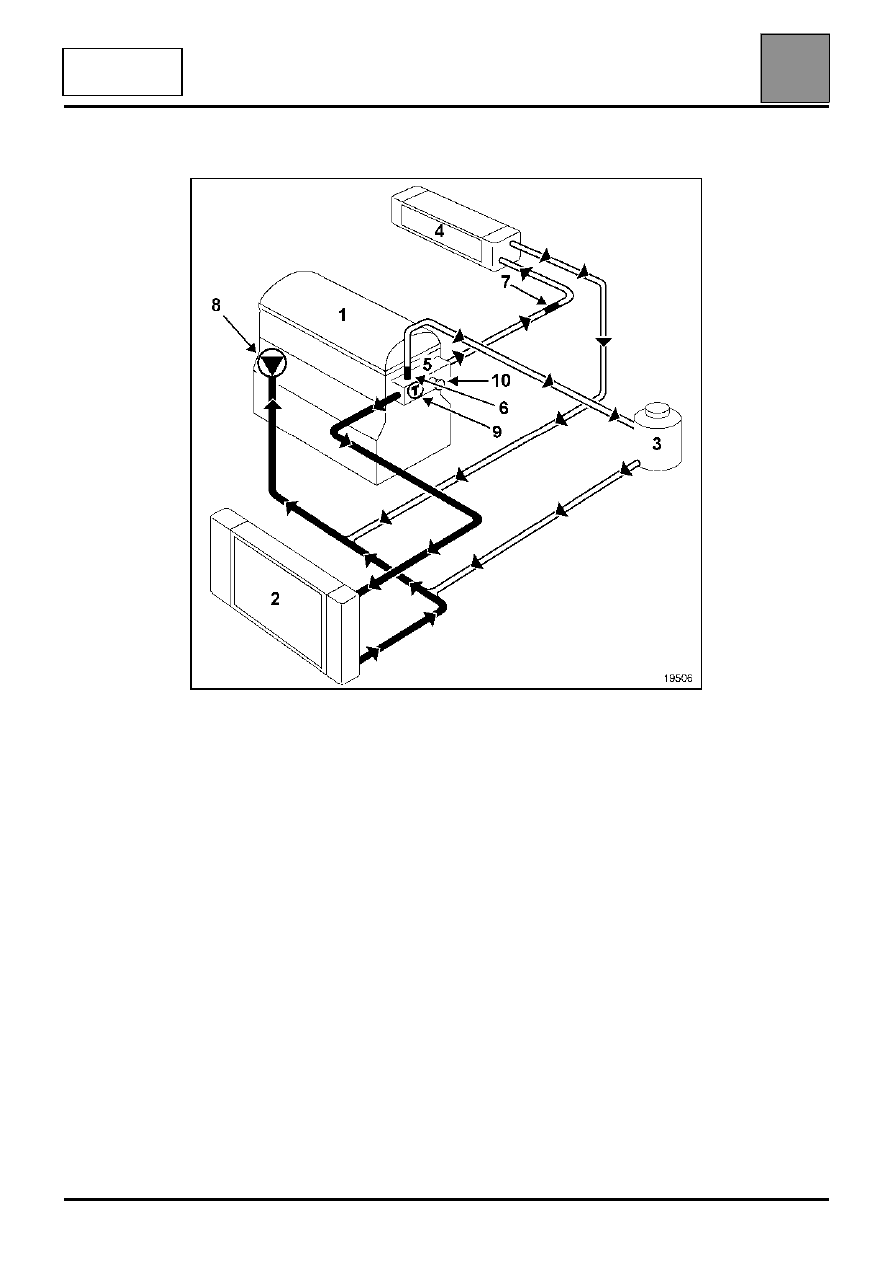

Схема

19

19-4

ДВИГАТЕЛИ

K4M - F4P

219

СИСТЕМА ОХЛАЖДЕНИЯ

Схема

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

1
2
3
4
5
6
7
8
9

10

Двигатель
Радиатор
"Горячий" бачок с дегазацией после термостата
Радиатор отопителя
Держатель термостата
Патрубок диаметром

∅

 3 мм

Патрубок диаметром

∅

 8,5 мм

Водяной насос
Термостат
Клапан для удаления воздуха

Давление открытия предохранительного клапана в пробке
расширительного бачка равно 1,2 бар (пробка коричневого цвета).
