Renault Laguna II. Руководство - часть 90

СИСТЕМА ОХЛАЖДЕНИЯ

Радиатор

19

19-9

ДВИГАТЕЛИ

ВСЕХ ТИПОВ

Радиатор

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отключите аккумуляторную батарею и снимите
защиту поддона двигателя.

Слейте охлаждающую жидкость, отсоединив от
радиатора отводящий шланг.

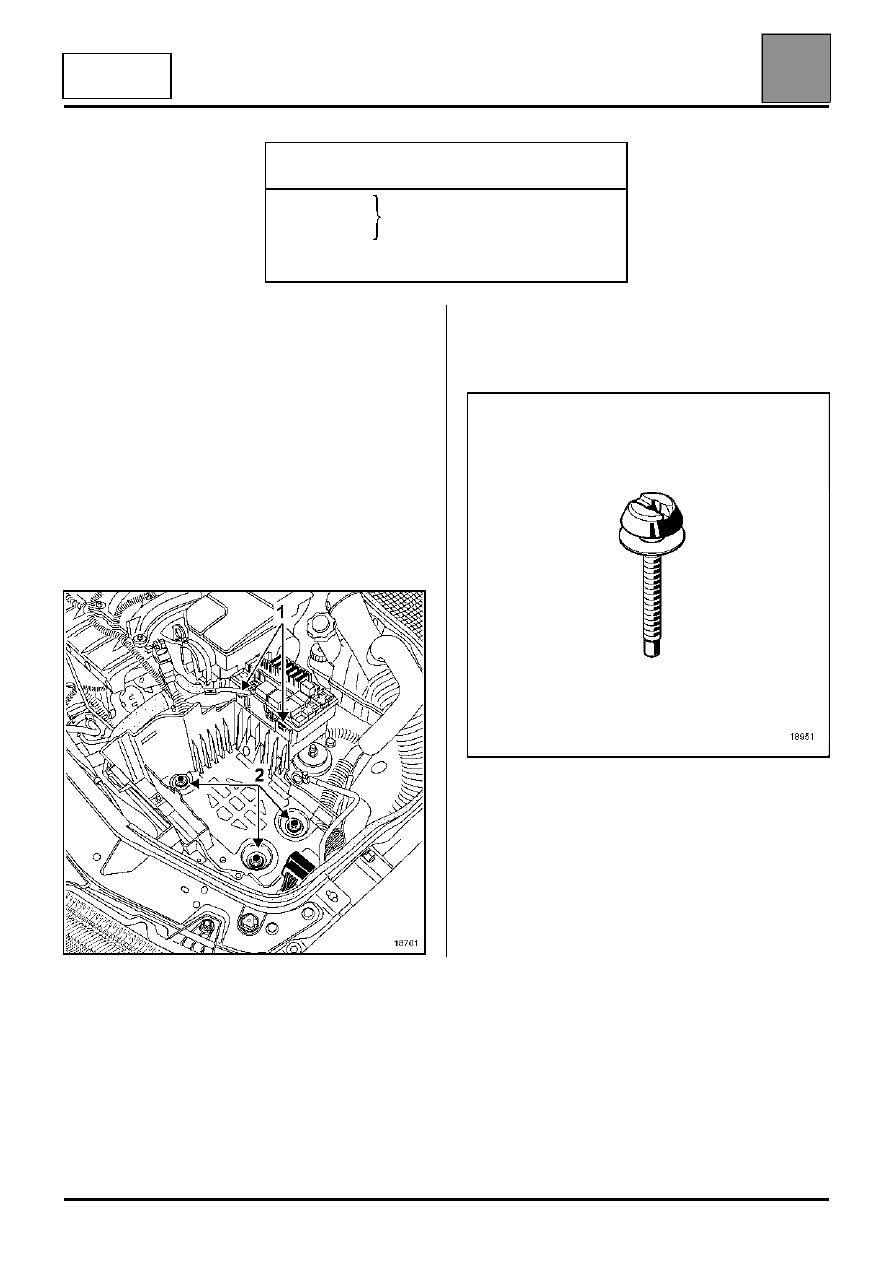

Снимите:
– коробку реле, отжав пружинные фиксаторы (1),
– полку под аккумуляторную батарею, сняв болты

(2),

Для этого высверлите три несъемных болта с
помощью сверла Ш

∅

∅

∅

∅

 5 мм по оси болтов.

Затем снимите болты с помощью
приспособления для извлечения шпилек.

Отсоедините бачок гидроусилителя рулевого
управления от кронштейна и отведите его в
сторону.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Mot. 1202-01
Mot. 1202-02

Щипцы для установки
упругих хомутов

Mot. 1448

Дистанционные щипцы для
упругих хомутов

18701

29

СИСТЕМА ОХЛАЖДЕНИЯ

Радиатор

19

19-10

ДВИГАТЕЛИ

ВСЕХ ТИПОВ

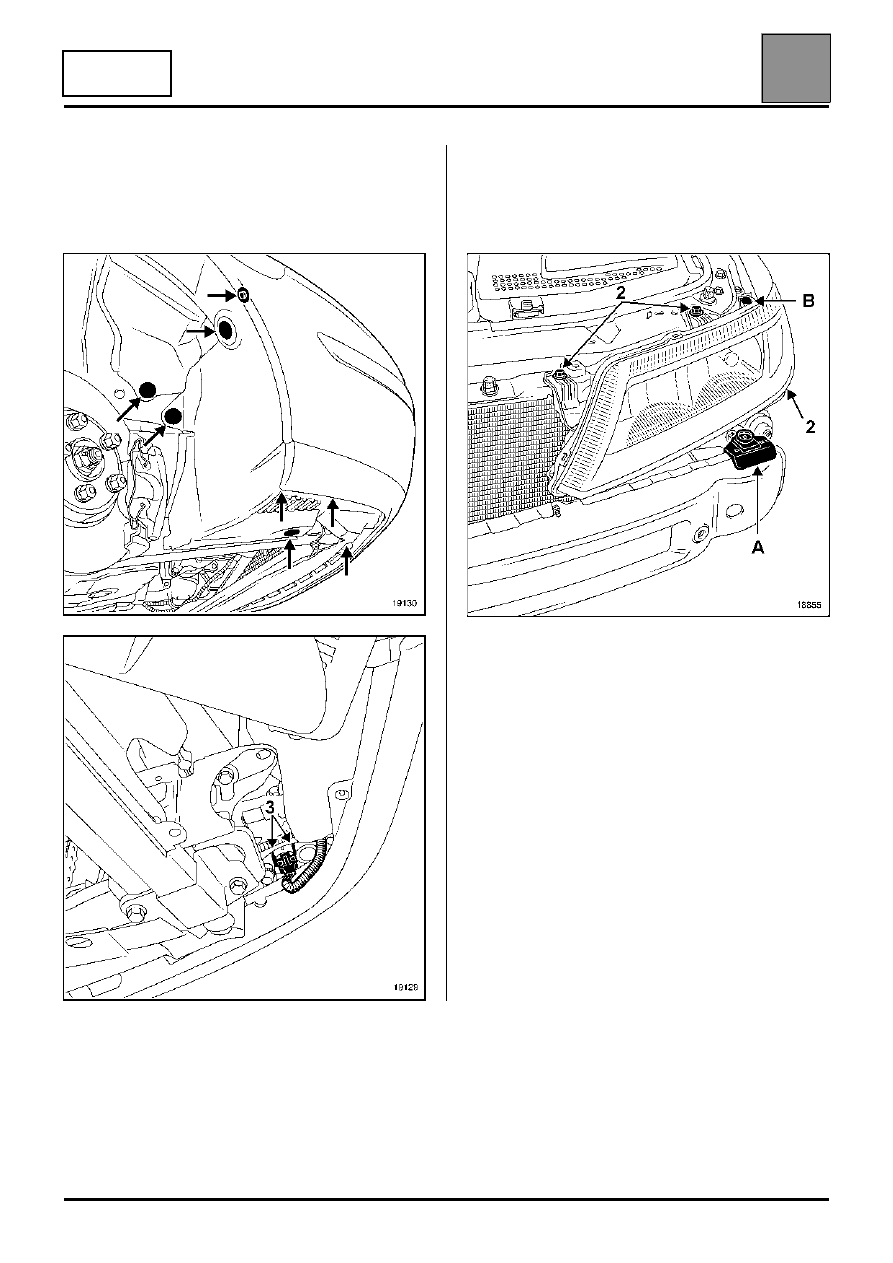

Отсоедините:
– разъемы электровентилятора,
– подводящий шланг радиатора,
– разъемы противотуманных фар (3). Для этого

частично снимите левый и правый подкрылки,

– бампер,
– две верхних направляющих (A) бампера, затем

отсоедините держатель (B) каждой блок-фары,

– три болта крепления (2) каждой фары,
– обе фары, разъединив их разъемы.

ВАЖНОЕ ЗАМЕЧАНИЕ:
После установки блок-фар необходимо их
отрегулировать:
– установите автомобиль на ровную поверхность,
– установите ручку корректора на 0,
– выполните регулировку.

Если автомобиль оснащен ксеноновыми фарами,
необходимо произвести инициализацию системы и
регулировку фар (см. главу "ксеноновые фары,
инициализация системы").

ВНИМАНИЕ:
Если фары оснащены ксеноновыми лампами, то
запрещается включать лампу, если она не
установлена в блок-фару (опасно для зрения).

29

30

18855

СИСТЕМА ОХЛАЖДЕНИЯ

Радиатор

19

19-11

ДВИГАТЕЛИ

ВСЕХ ТИПОВ

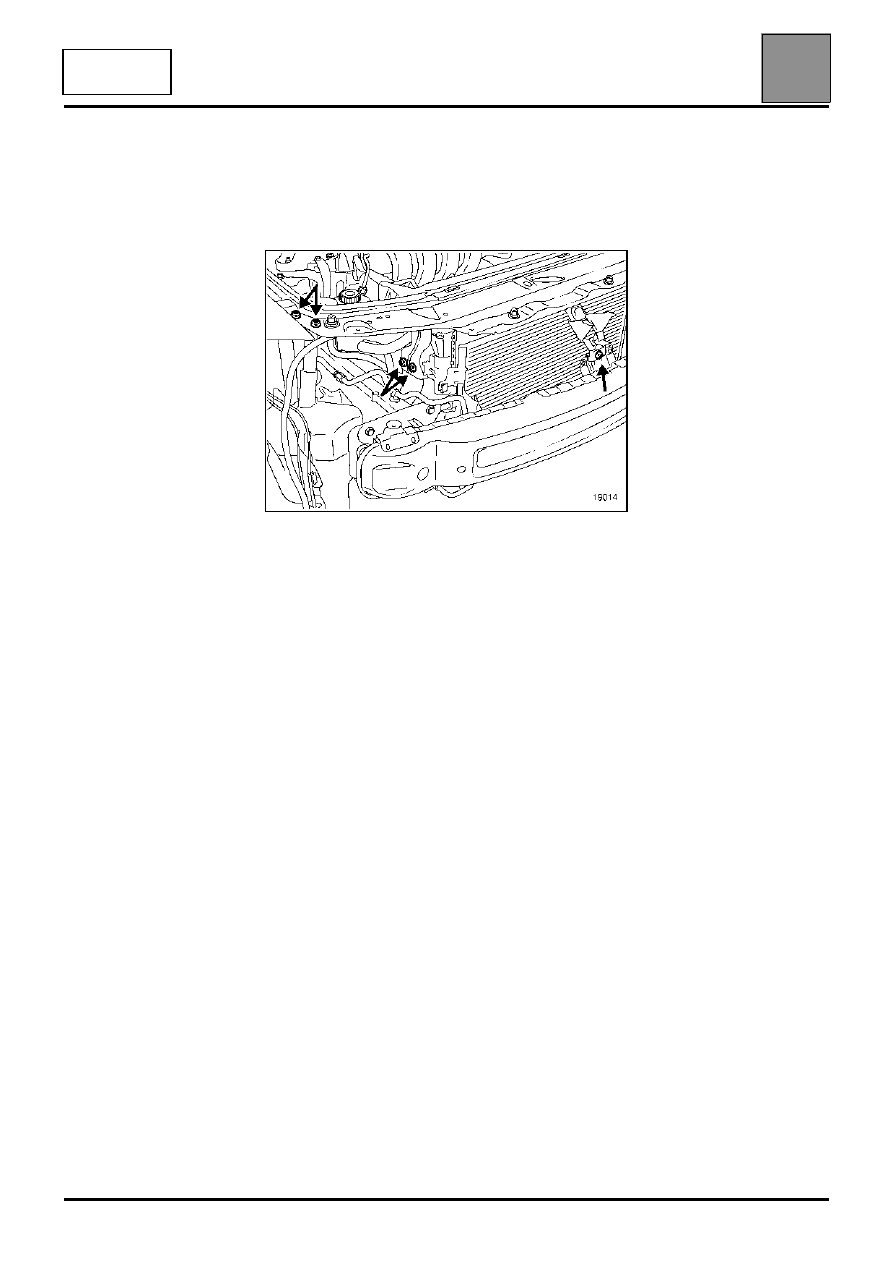

Снимите:
– облицовку радиатора,
– болты крепления верхней поперечины, отведите

ее и положите на двигатель,

– нижние элементы крепления радиатора,
– воздуховоды, идущие к теплообменнику

(двигатель F9Q) и отведите их,

– скобы, соединяющие конденсор с радиатором

или с теплообменником (двигатель F9Q).

Прикрепите конденсатор к поперечине и снимите
комплект элементов системы охлаждения.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

При установке старайтесь не повредить
пластины радиатора или конденсора. При
необходимости примите меры по их защите.

Залейте жидкость в систему охлаждения и удалите
из нее воздух (см. главу 19 "Заправка и удаление
воздуха").

30

СИСТЕМА ОХЛАЖДЕНИЯ

Водяной насос

19

19-12

ДВИГАТЕЛИ

F4P - K4M

Водяной насос

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отключите аккумуляторную батарею.

Слейте охлаждающую жидкость, отсоединив от
радиатора отводящий шланг.

Снимите:
– ремень привода газораспределительного

механизма (см. главу 11 "Ремень привода
газораспределительного механизма"),

– натяжной ролик привода ГРМ (двигатель K4M),
– водяной насос.

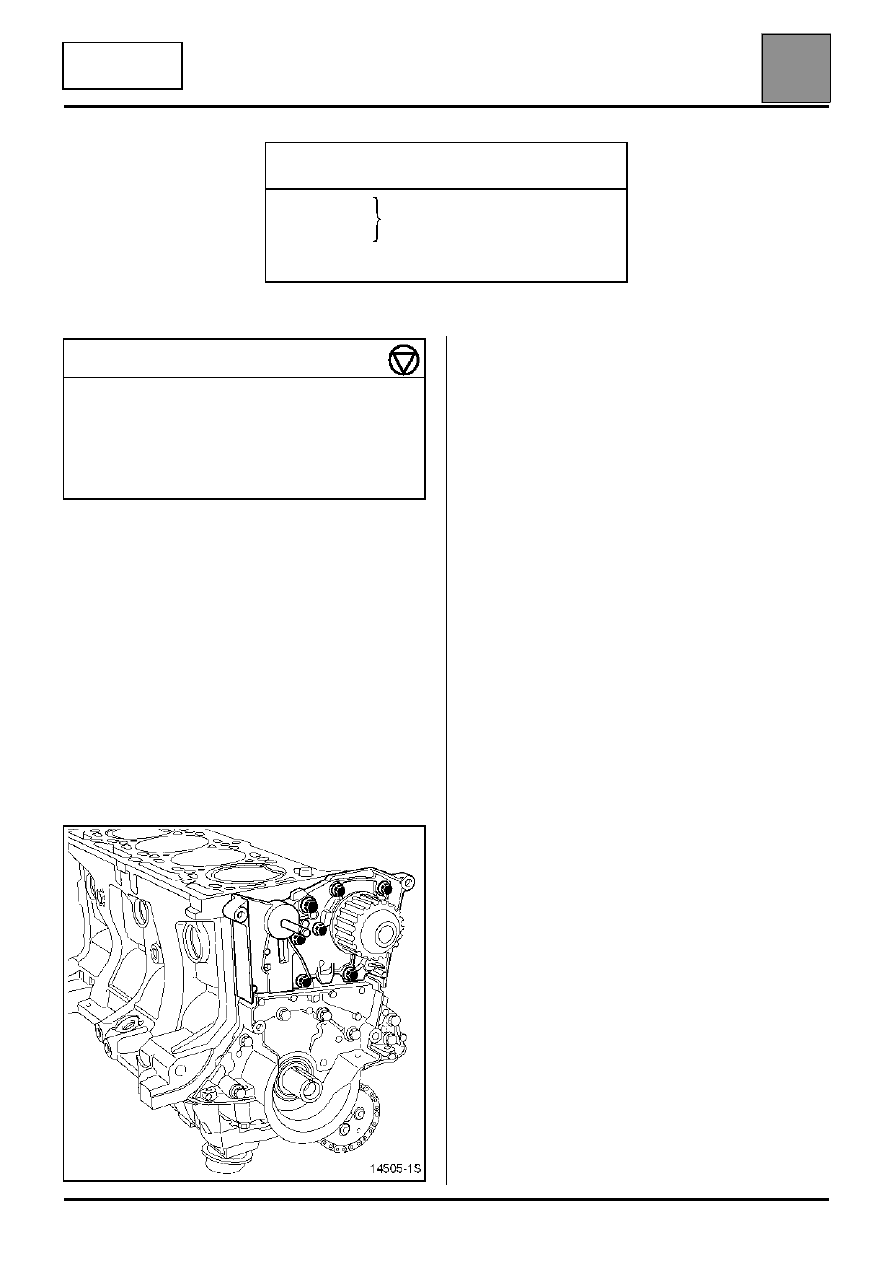

Очистка

Категорически запрещено очищать
привалочные плоскости насоса инструментом
с острой кромкой.

Используйте средство Decapjoint, которое
растворяет остатки прокладки.

Указанную ниже операцию рекомендуется
выполнять в защитных перчатках:

нанесите указанное средство на очищаемую
поверхность, выждите примерно десять минут,
затем удалите средство деревянным шпателем.

Не допускайте попадания очищающего средства
на лакокрасочное покрытие.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Mot. 1202-01
Mot. 1202-02

Щипцы для упругих хомутов

Mot. 1448

Дистанционные щипцы для
упругих хомутов

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Двигатель K4M
Болты крепления водяного насоса

M6 1

M8 2,2

Двигатель F4P
Болты крепления водяного насоса

0,9

14505-1S
