СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ

Каталитический нейтрализатор

19

19-25a

ДВИГАТЕЛЬ F9Q

119

СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ

Каталитический нейтрализатор

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отключите аккумуляторную батарею.

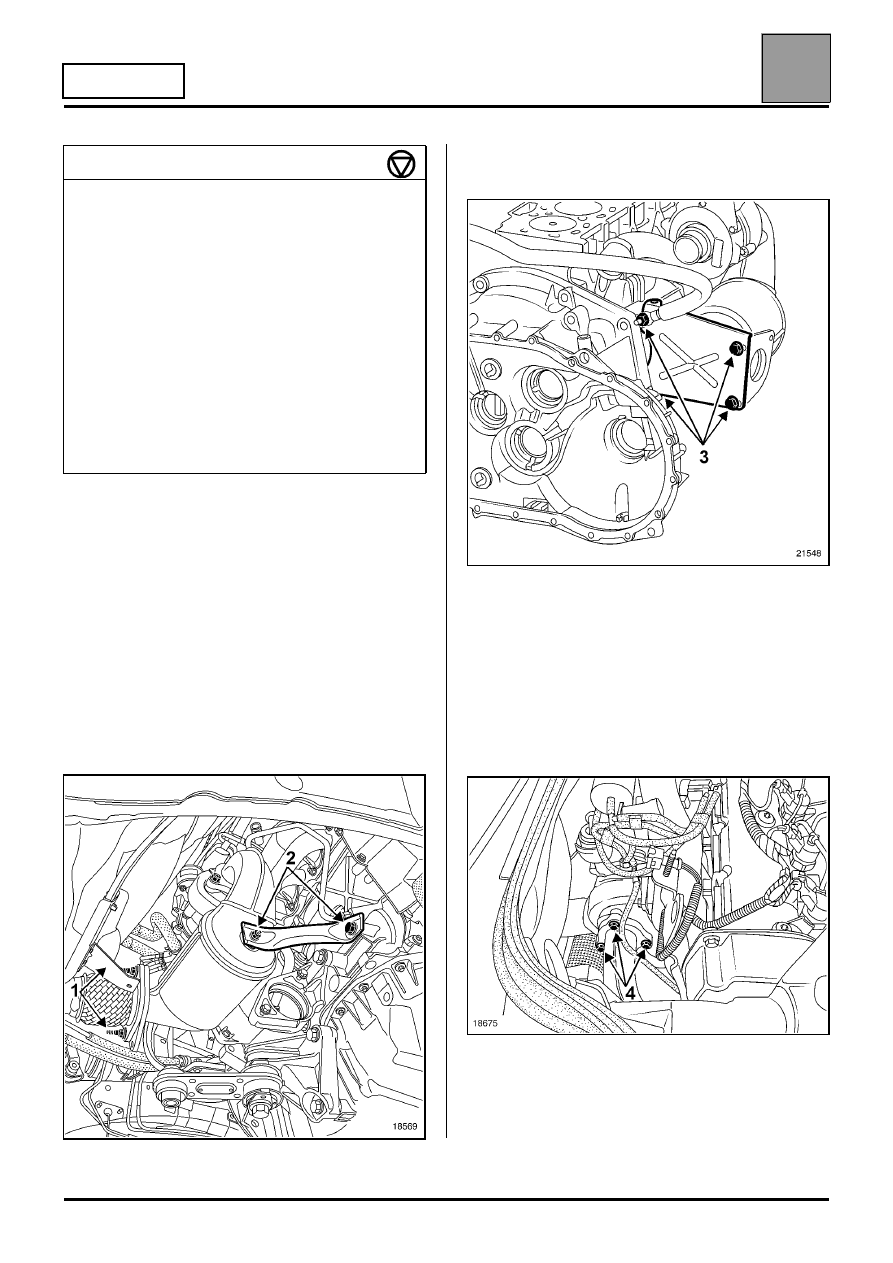

Снимите:
– правое переднее колесо и обтекатель под

двигателем,

– две гайки (1) крепления фланца выпускной

трубы,

– подкос каталитического нейтрализатора со

стороны привода ГРМ, болт и гайку (2).

– подкос каталитического нейтрализатора со

стороны маховика, болт и гайку (3).

Отключите электромагнитный клапан
регулирования давления наддува и отведите его в
сторону.

Снимите:
– три гайки (4) крепления каталитического

нейтрализатора на турбокомпрессоре,

– каталитический нейтрализатор через низ

автомобиля.

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Гайки шпилек крепления фланца
приемной трубы

2,1

Гайки крепления каталитического
нейтрализатора к турбокомпрессору

2,6

Гайка крепления подкоса
каталитического нейтрализатора со
стороны привода ГРМ

3

Болт крепления подкоса
каталитического нейтрализатора со
стороны привода ГРМ

5

Болт и гайка крепления подкоса
каталитического нейтрализатора со
стороны маховика

2,1

СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ

Каталитический нейтрализатор

19

19-25b

ДВИГАТЕЛЬ F9Q

УСТАНОВКА

Строго соблюдайте порядок установки подкосов
каталитического нейтрализатора.

Замените прокладки новыми.

Установите:
– каталитический нейтрализатор и затяните гайки

(4) моментом 2,6 даН.м,

– подкосы каталитического нейтрализатора,

соблюдая описанную ниже последовательность.

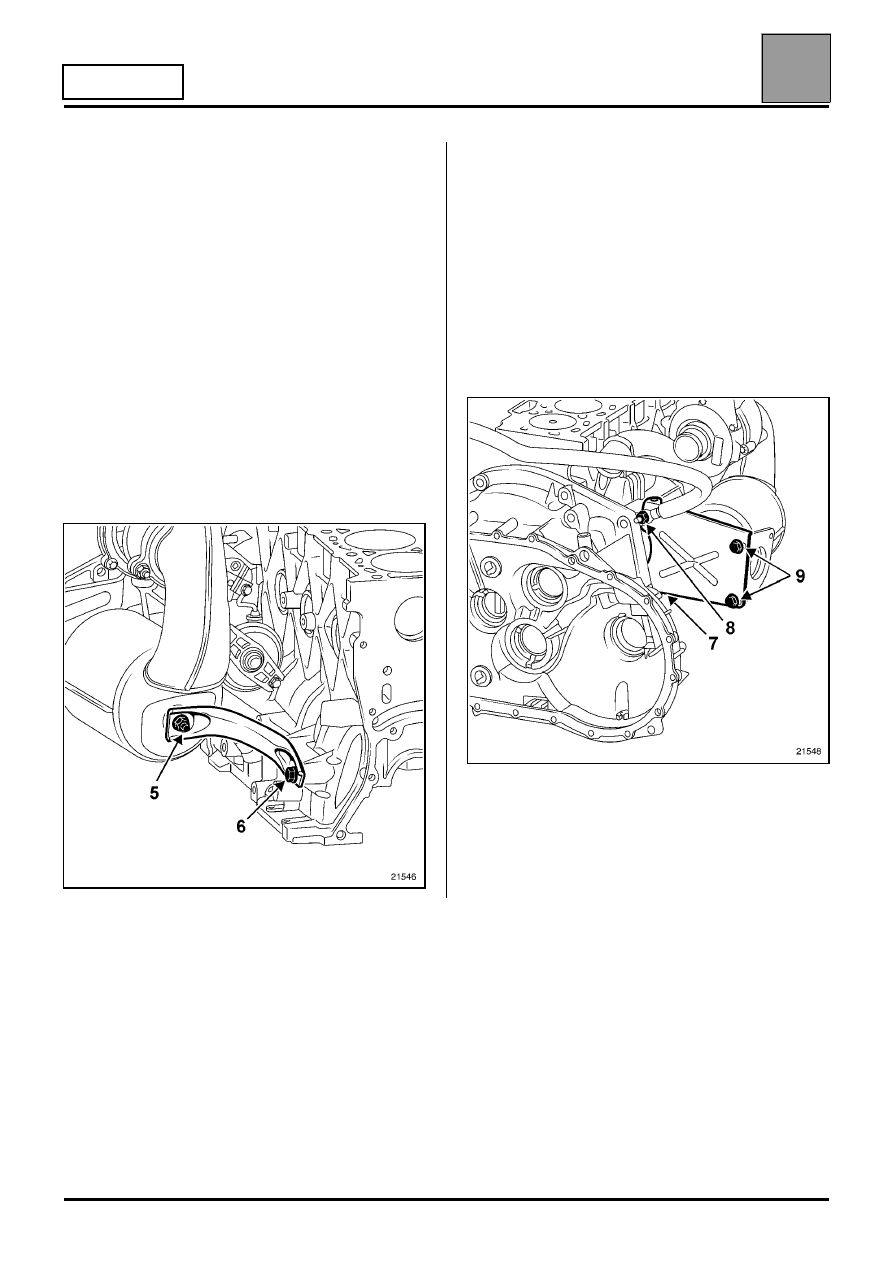

Установка подкоса со стороны привода ГРМ

Установите:
– подкос и заверните от руки (не затягивая) гайку

(5) и болт (6),

– затяните сначала гайку (5) моментом 3 даН.м,

затем болт (6) моментом 5 даН.м.

Установка подкоса со стороны маховика

Установите:
– шпильку,
– провод "массы",
– подкос и заверните от руки (не затягивая) тир

болта и гайку провода "массы".

Затяните крепеж подкоса в указанном порядке:
1 болт или гайку (7) (в зависимости от

модификации) моментом 2,1 даН.м,

2 гайку (8) моментом 2,1 даН.м,
3 болты (9) моментом 2,1 даН.м.

В дальнейшем выполните операции в порядке,
обратном снятию.

Снятие и установка других элементов системы
выпуска отработавших газов не представляют
сложности.

СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ

Передний предварительный каталитический нейтрализатор

19

19-26

ДВИГАТЕЛЬ

L7X

Передний предварительный каталитический нейтрализатор

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отключите аккумуляторную батарею после того,
как убедились в том, что рулевая колонка надежно
заблокирована.

Снимите:
– передние колеса и обтекатель под двигателем,
– верхнюю крышку двигателя,
– тепловой экран коллектора,
– гайки крепления фланца приемной трубы к

коллектору.

Разъедините разъемы кислородного датчика и
отсоедините колодки проводов.

Снимите алюминиевые лонжероны и правую и
левую соединительные тяги подрамника.

Опустите подрамник на несколько сантиметров:
– снимите болт (1) реактивной тяги,
– отверните на несколько оборотов болт

клеммного соединения вилки карданного
шарнира рулевого вала и снимите гайку,
постукивая по болту,

– выверните болты (2) звукопоглощающих тяг

подрамника,

– отверните не более чем на пять оборотов

болты (3) заднего крепления подрамника.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Mot. 1495 Приспособление для снятия и

установки кислородного датчика

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Гайки шпилек крепления фланца
передней приемной трубы

2,1

Гайки шпилек крепления фланца
каталитического нейтрализатора и
предварительного каталитического
нейтрализатора

2,1

Кислородный датчик (верхний и
нижний)

4,5

Болт крепления подкоса
предварительного каталитического
нейтрализатора

2,1

Болт крепления реактивной тяги к
двигателю

18

Болт стяжки между кузовом и
подрамником

6,2

Болт клеммного соединения вилки
карданного шарнира рулевого вала

2,1

Болты заднего крепления подрамника

10,5

Болт крепления алюминиевого
лонжерона

4,4

Болт крепления соединительной тяги

4,4

Болт шумоподавляющей тяги

2,1

СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ

Передний предварительный каталитический

19

19-27

ДВИГАТЕЛЬ

L7X

Передний предварительный каталитический

нейтрализатор

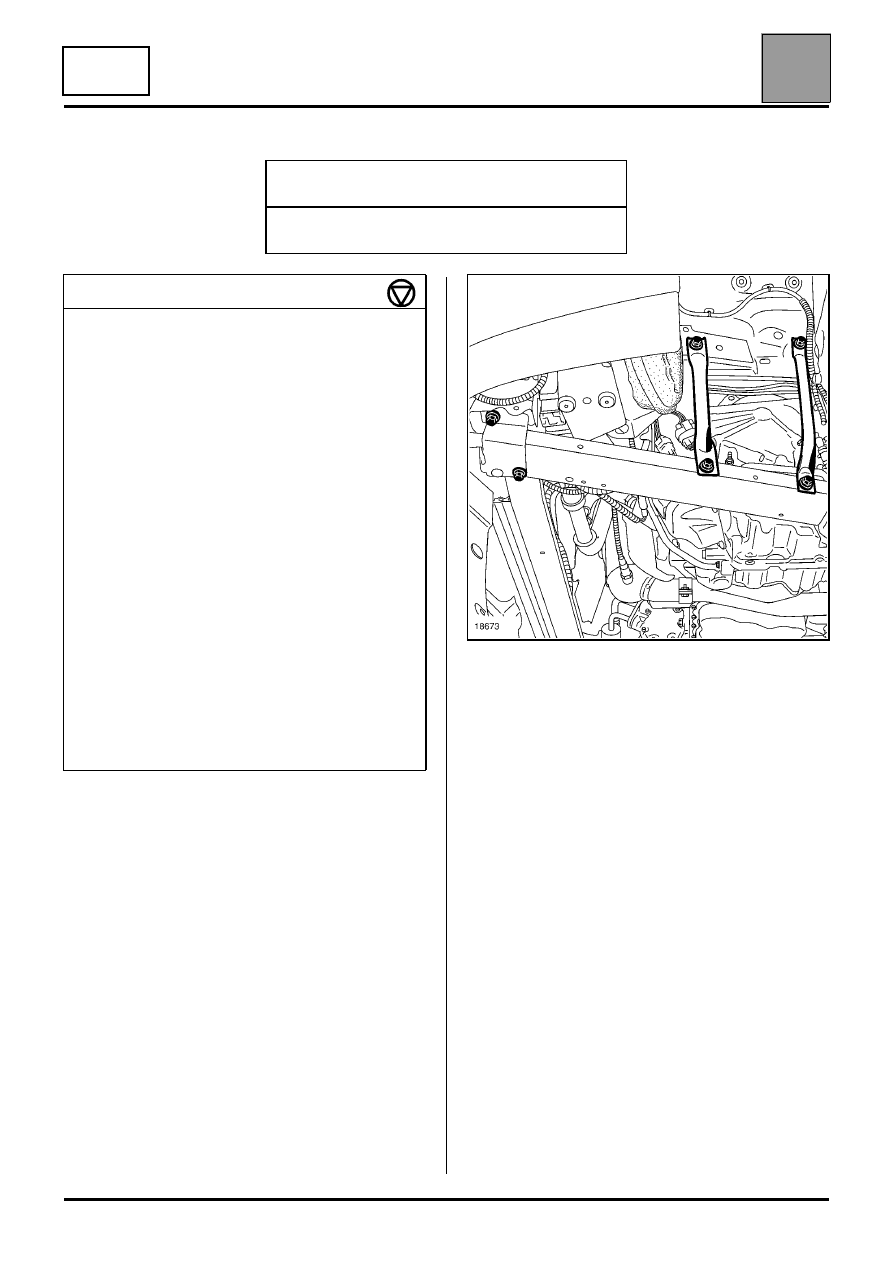

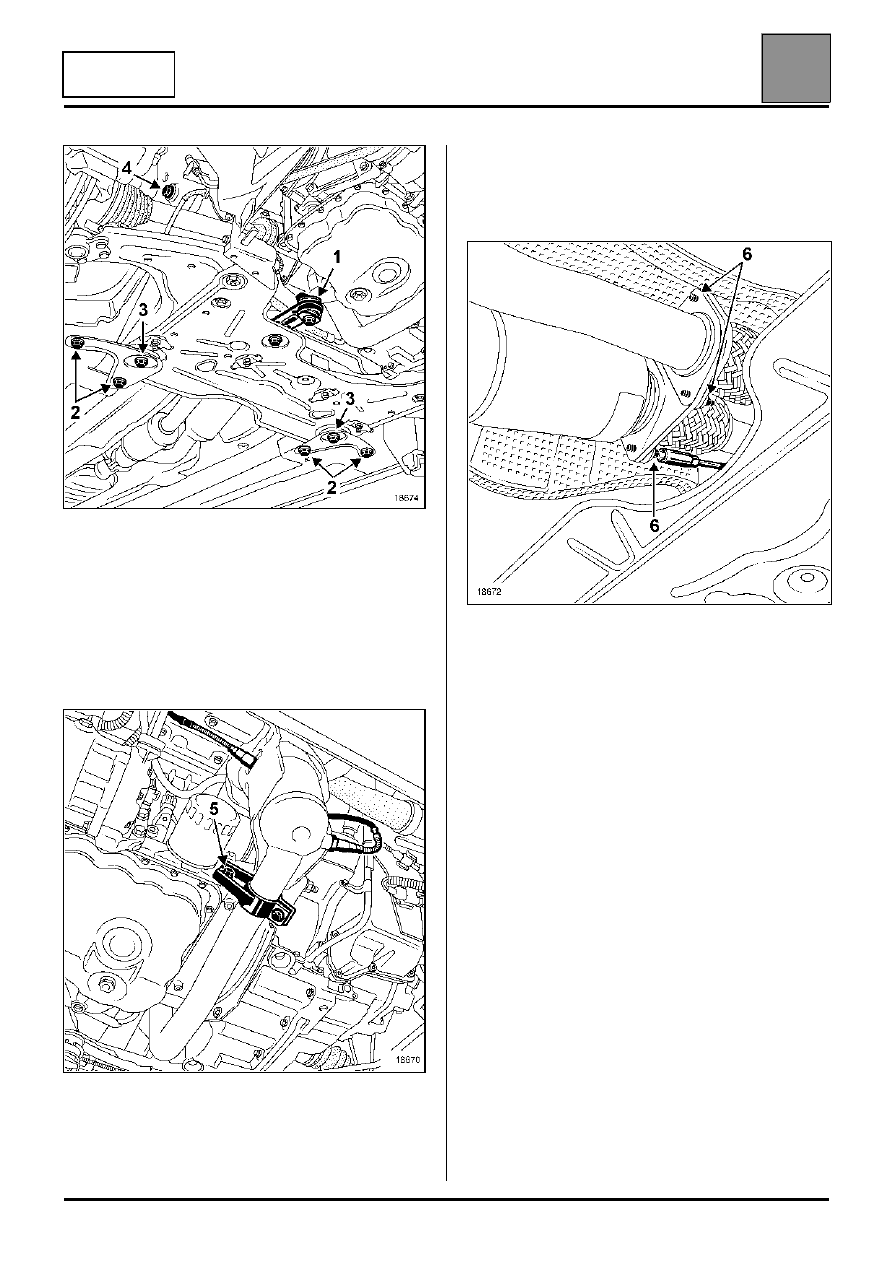

– установите гидравлический домкрат на

переднюю часть подрамника и снимите болты (4)
крепления стоек подрамника,

– опустите подрамник, затем уберите

гидравлический домкрат.

Снимите:
– кислородные датчики
– болт крепления подкоса (5).

Установите гидравлический домкрат под
выпускной трубопровод так, чтобы его
поддерживать.

Отверните четыре гайки (6) фланца
каталитического нейтрализатора и
предварительного каталитического
нейтрализатора, вставив инструмент через
подрамник с помощью нескольких удлинителей.

Снимите:
– предварительный каталитический

нейтрализатор,

– тепловые экраны предварительного

каталитического нейтрализатора в случае его
замены.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Вставьте шпильки во фланец предварительного
каталитического нейтрализатора.

Замените прокладки новыми.

ВАЖНОЕ ЗАМЕЧАНИЕ:
Перед тем, как завернуть болты передних стоек
крепления подрамника, убедитесь в том, что они
надежно опираются на две оси, приваренные к
кузову.

Соблюдайте моменты затяжки.

Убедитесь в том, что замок рулевой колонки
надежно ее фиксирует.

Если это не так, необходимо перенастроить высоту
рулевой колонки. См. главу 36 "Рулевое
управление, рулевая колонка".
