МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Уплотнительная манжета первичного вала

21

21-21

JR5 / PR6

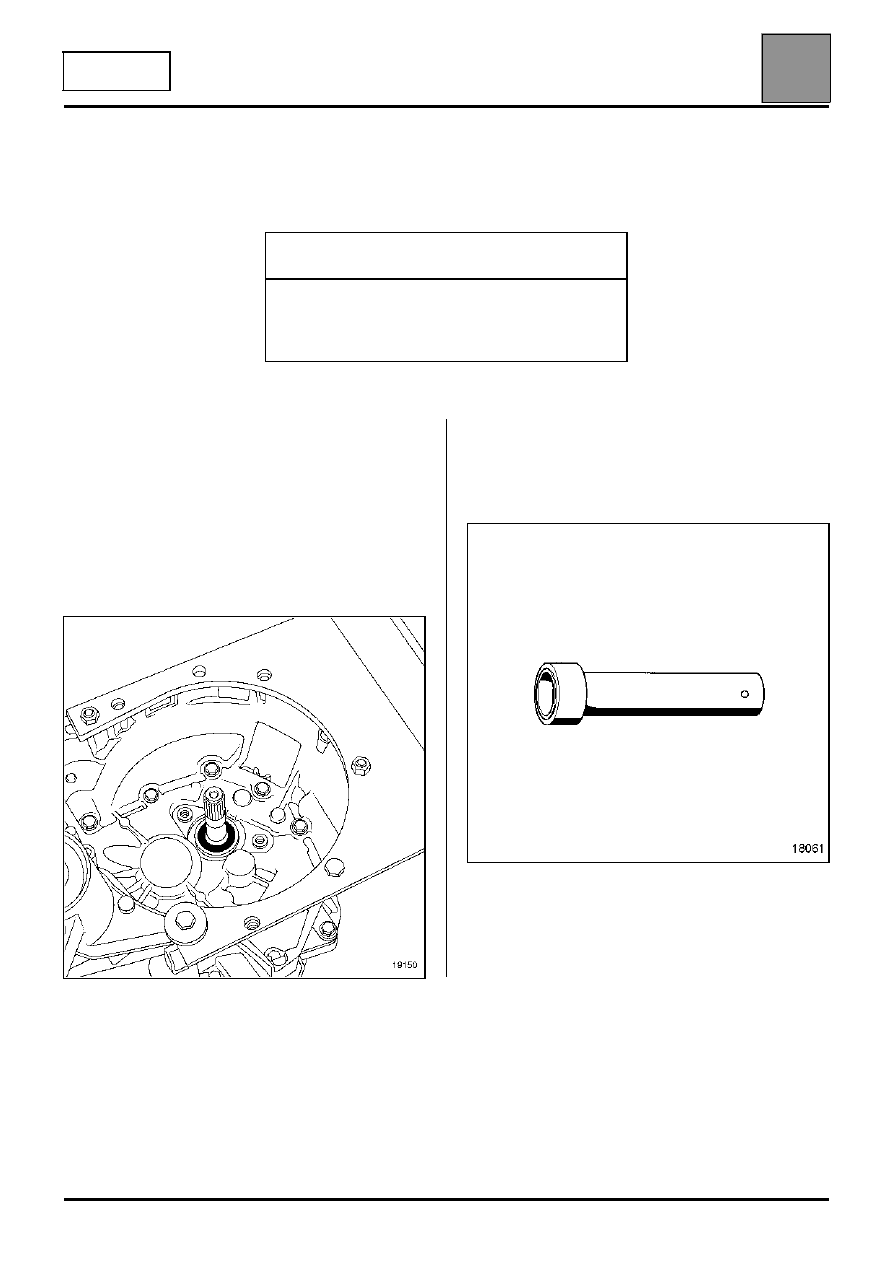

ЗАМЕНА

Производится после отсоединения коробки передач от двигателя.

СНЯТИЕ

С помощью сверла диаметром



∅

 2,5 мм

просверлите в манжете отверстие.

ПРИМИТЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ,
ЧТОБЫ НЕ ПОЦАРАПАТЬ ВАЛ ИЛИ
ПОСАДОЧНОЕ МЕСТО МАНЖЕТЫ.

Вставьте в манжету болт и вытащите ее щипцами.

УСТАНОВКА

Установите новую манжету с защитной крышкой с
помощью оправки B. Vi. 1236-01.

Снимите защитную крышку.

Поставьте на место направляющую втулку.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

B. Vi. 1236-01

Оправка для запрессовки
уплотнительной манжеты
первичного вала коробки
передач

19150

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Уплотнительная манжета правой полуосевой вал-шестерни

21

21-22

121

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Уплотнительная манжета правой полуосевой вал-шестерни

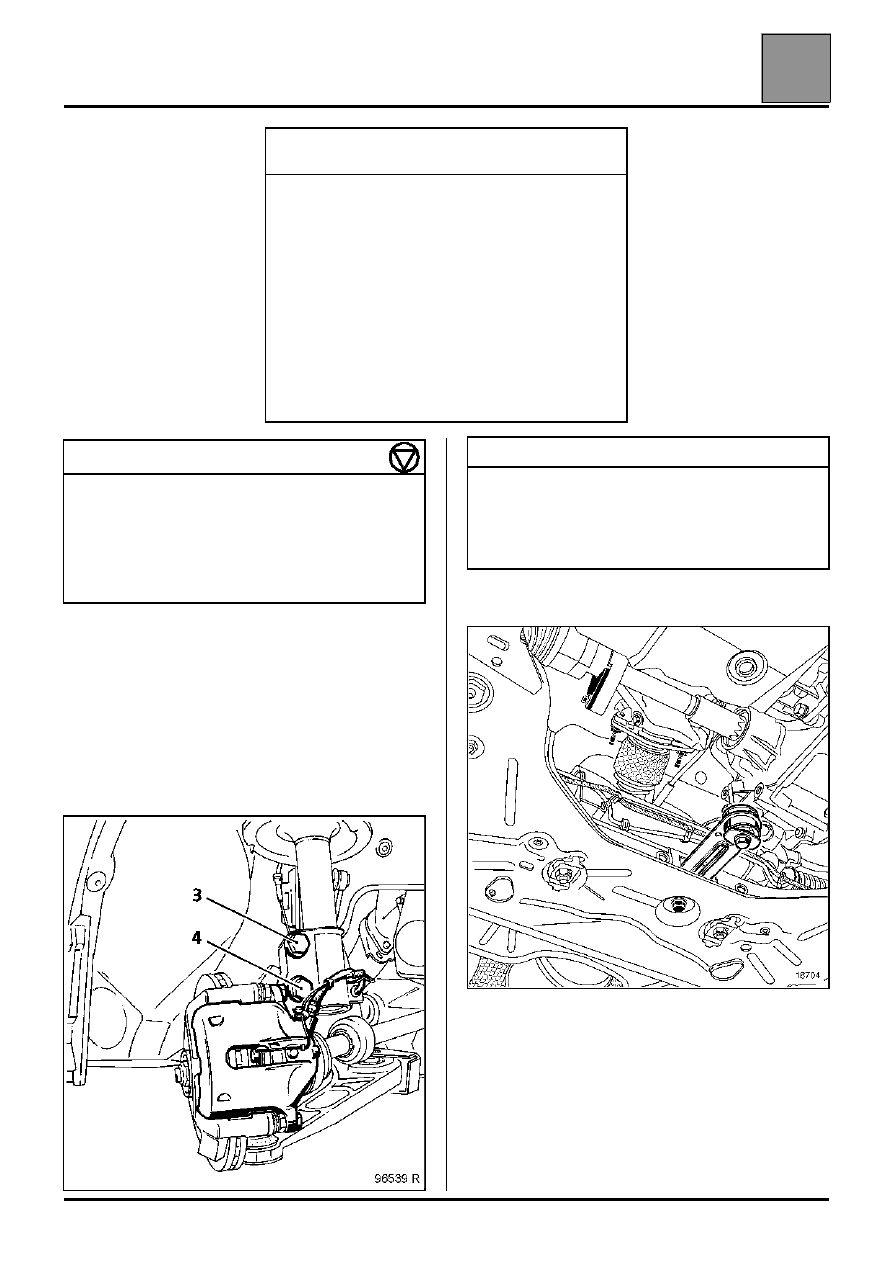

СНЯТИЕ
Снимите защиту поддона двигателя.
Слейте масло из коробки передач.
Снимите:
– подкрылки,
– правое переднее колесо,
– верхний болт (3) крепления амортизаторной

стойки к поворотному кулаку и опустите нижний
болт (4),

– датчик АБС.

Снимите фланец промежуточной опоры.

Наклоните поворотный кулак и снимите приводной
вал со шлицов полуосевой вал-шестерни (будьте
внимательны, чтобы не повредить гофрированные
чехлы вала при проведении этой операции) (см.
раздел 29).

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

B. Vi. 945

Оправка для установки
уплотнительной манжеты
правой полуосевой вал-
шестерни коробки JH

B. Vi. 1058

Оправка для установки
уплотнительной манжеты
правой полуосевой вал-
шестерни коробки JR

B. Vi. 1235

Оправка для установки
уплотнительной манжеты
правой полуосевой вал-
шестерни коробки PK

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Болты крепления
амортизаторной
стойки к поворотному
кулаку

M 16 X 200

18

Болты крепления
колес

10,5

ПРИМЕНЯЕМЫЕ МАТЕРИАЛЫ

Loctite FRENBLOC:
Болты крепления плавающей скобы тормозного
механизма
MOLYKOTE BR2
Шлицы правой полуосевой шестерни

18 704

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Уплотнительная манжета правой полуосевой вал-шестерни

21

21-23

JH / JR

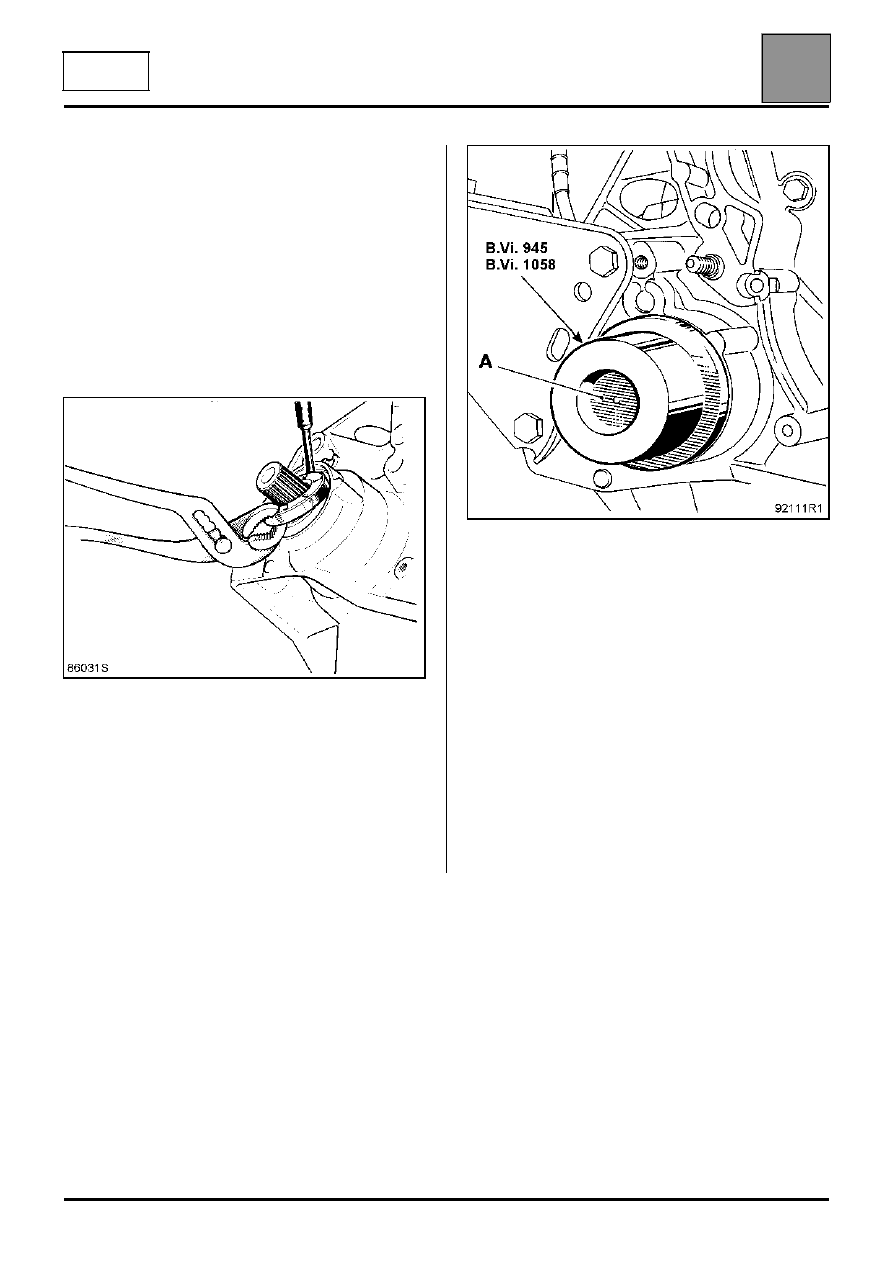

ЗАМЕНА МАНЖЕТЫ

Снимите уплотнительное кольцо планетарной
передачи.

Обстучите нижнюю часть манжеты, используя
бородок для упругих штифтов и небольшой
молоток, чтобы можно было оторвать манжету с
посадочного пояска.

После того, как манжета сойдет с посадочного
места, извлеките ее плоскогубцами, стараясь не
повредить шлицы полуосевой вал-шестерни.

Установите манжету с помощью приспособления:
– B. Vi. 945 для коробки передач JH,
– B. Vi. 1058 для коробки передач JR,

Смажьте защитный колпак перед установкой его на
шлицевую часть полуосевой вал-шестерни.

Установите манжету, а затем уплотнительное
кольцо и нанесите на шлицы полуосевой вал-
шестерни смазку MOLYKOTE BR2.

Расположите приводной вал напротив полуосевой
вал-шестерни.

Покачивая поворотный кулак, наденьте хвостовик
внутреннего шарнира приводного вала на шлицы
полуосевой вал-шестерни.

Затяните гайки и болты указанными моментами.

Заполните маслом коробку передач.

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Уплотнительная манжета правой полуосевой вал-шестерни

21

21-24

PK

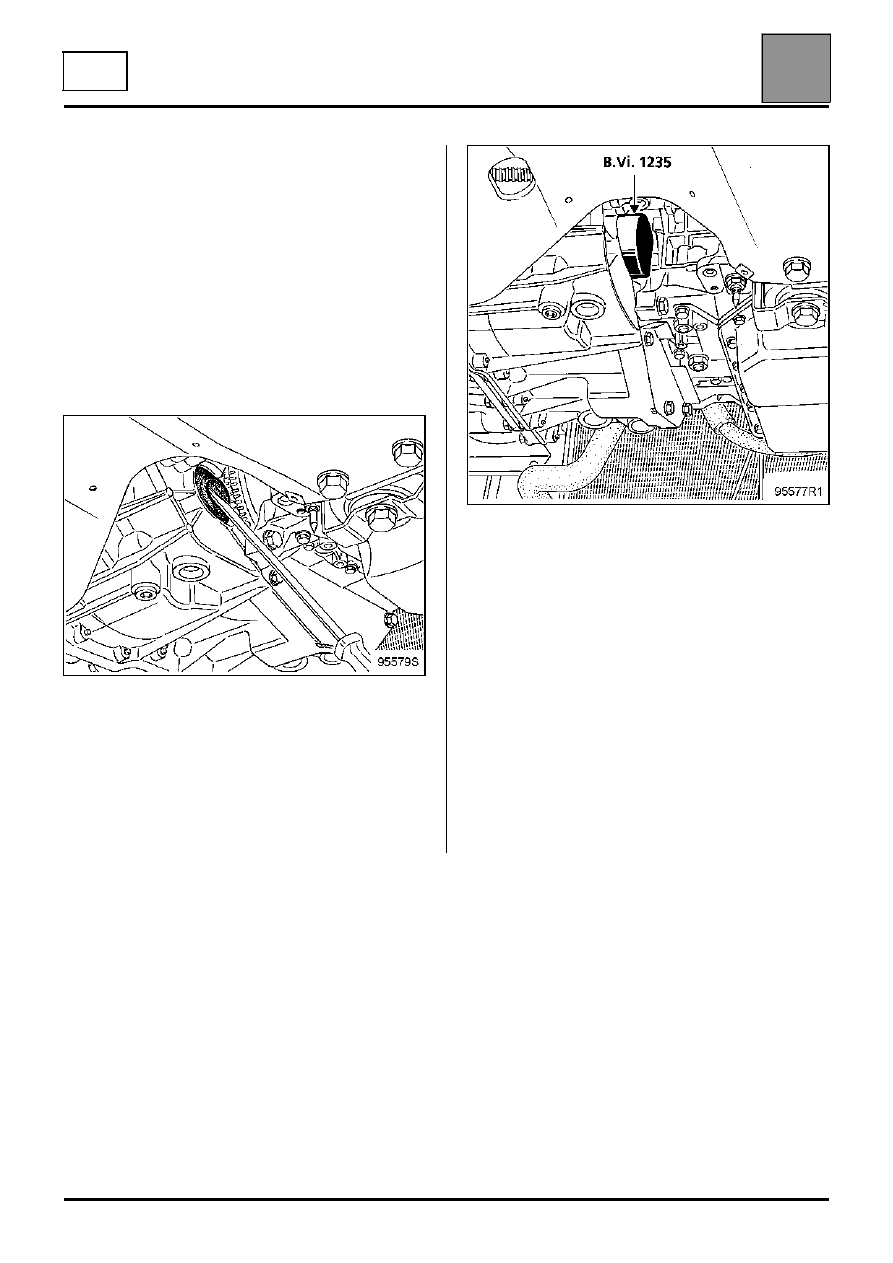

ЗАМЕНА МАНЖЕТЫ

Снимите уплотнительное кольцо полуосевой вал-
шестерни.

Обстучите нижнюю часть манжеты, используя
бородок для упругих штифтов и небольшой
молоток, чтобы можно было оторвать манжету с
посадочного пояса.

После того, как манжета сойдет с посадочного
места, извлеките ее плоскогубцами, стараясь не
повредить при этом шлицы полуосевой вал-
шестерни.

Установите манжету с помощью приспособления B.
Vi. 1235.

Смажьте защитный колпак перед установкой его на
шлицевую часть полуосевой вал-шестерни.

Установите манжету, а затем уплотнительное
кольцо и нанесите на шлицы полуосевой вал-
шестерни смазку MOLYKOTE BR2.

Расположите приводной вал напротив полуосевой
вал-шестерни.

Покачивая поворотный кулак, наденьте хвостовик
внутреннего шарнира приводного вала на шлицы
полуосевой вал-шестерни.

Затяните гайки и болты указанными моментами.

Заполните маслом коробку передач.
