СИСТЕМА ВПРЫСКА

Расположение элементов системы впрыска в подкапотном

17

17-8

ДВИГАТЕЛЬ

L7X

СИСТЕМА ВПРЫСКА

Расположение элементов системы впрыска

в подкапотном пространстве

3
4

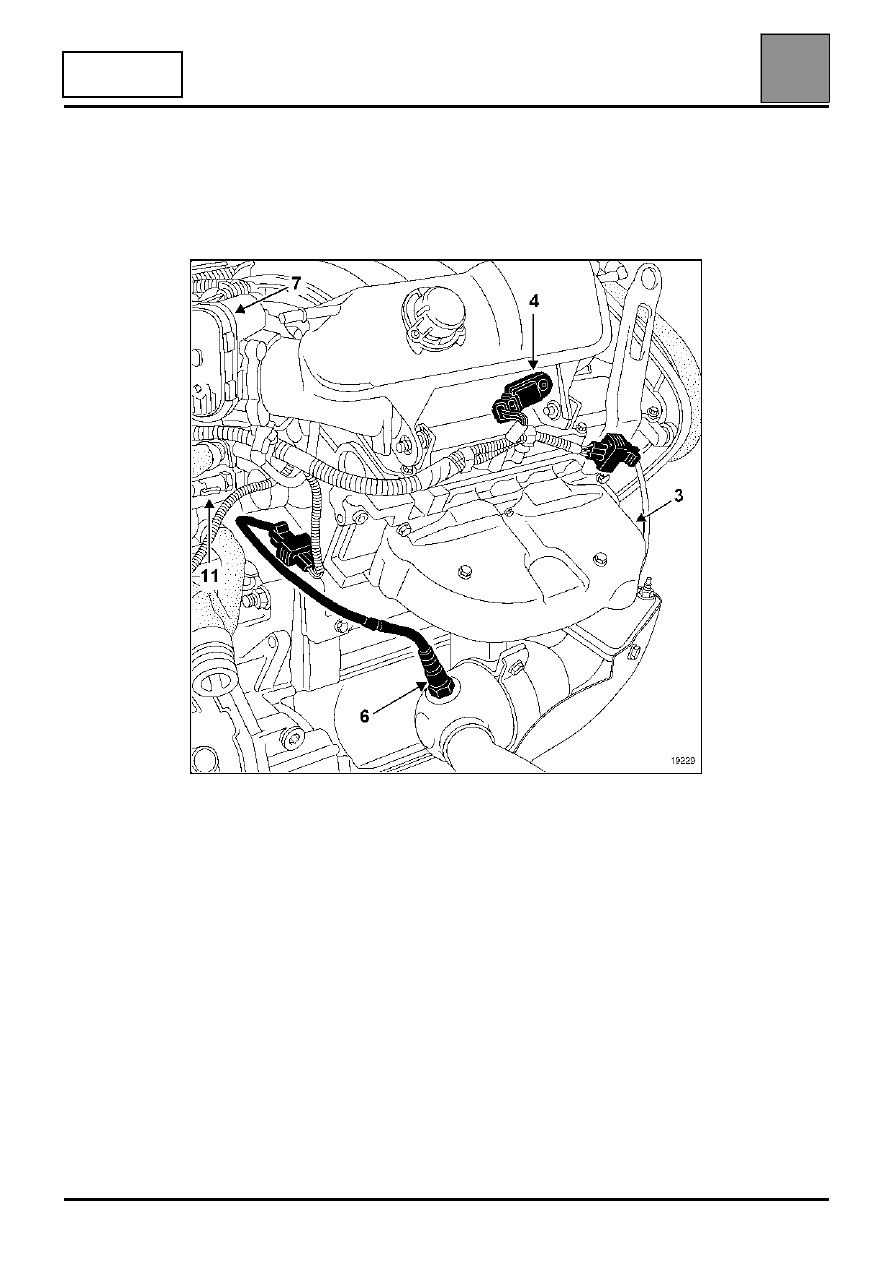

6
7

11

Верхний кислородный датчик (задние цилиндры)
Датчик абсолютного давления
Нижний кислородный датчик (задние цилиндры)
Блок дроссельной заслонки с сервоприводом
Датчик температуры охлаждающей жидкости

19229

СИСТЕМА ВПРЫСКА

Расположение элементов системы впрыска в подкапотном

17

17-9

ДВИГАТЕЛЬ

L7X

СИСТЕМА ВПРЫСКА

Расположение элементов системы впрыска

в подкапотном пространстве

13

14
16

Нижний кислородный датчик (передние
цилиндры)
Катушки зажигания
Верхний кислородный датчик (передние
цилиндры)

19222

2

12

15

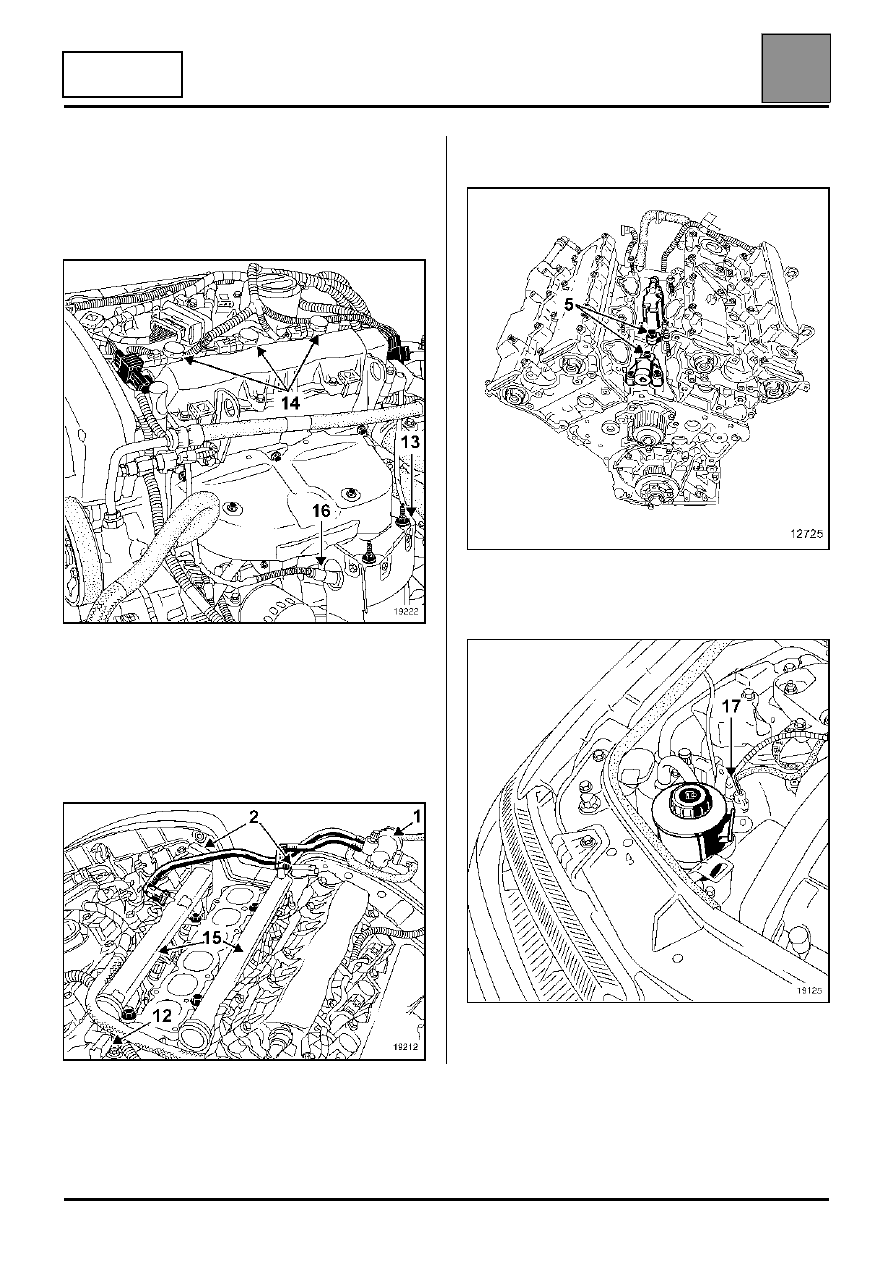

1

Электромагнитный клапан
фазосдвигающего устройства
распределительного вала (2 шт.)
Датчик положения распределительного вала
(2 шт.)
Топливораспределительная рампа
Демпфер

19212

5

Датчик детонации

12725

17

Электромагнитный клапан продувки
абсорбера

19125

СИСТЕМА ВПРЫСКА

Расположение элементов системы впрыска в подкапотном

17

17-10

ДВИГАТЕЛЬ

L7X

СИСТЕМА ВПРЫСКА

Расположение элементов системы впрыска

в подкапотном пространстве

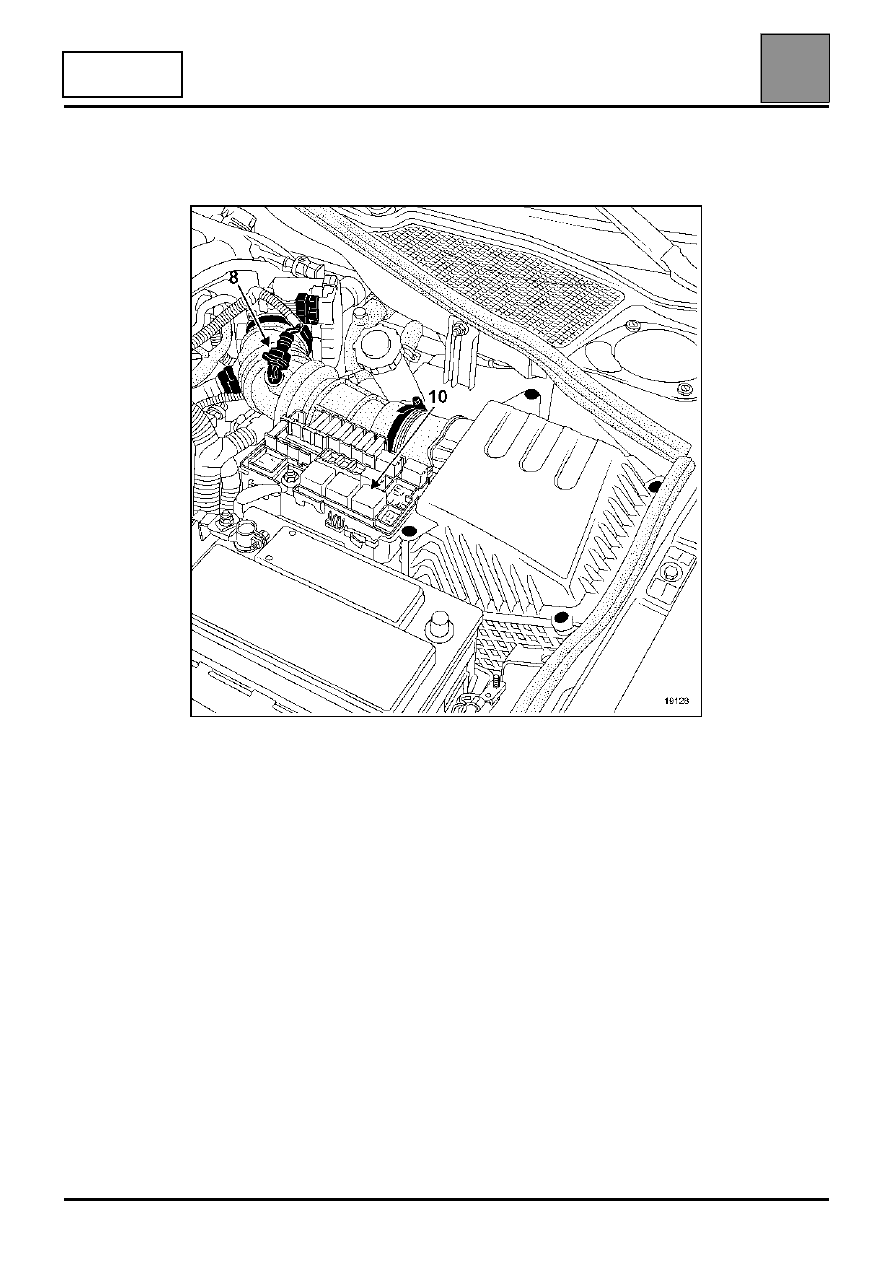

8

10

Датчик температуры воздуха
Реле впрыска

19128

СИСТЕМА ВПРЫСКА

Датчик положения педали акселератора

17

17-11

АВТОМОБИЛИ С

ДВИГАТЕЛЯМИ

ВСЕХ МОДЕЛЕЙ

Датчик положения педали акселератора

ОБЩИЕ СВЕДЕНИЯ

Датчик жестко связан с педалью акселератора. Для его замены необходимо заменить педаль акселератора.

Существуют два типа педалей: с выключателем или без него.

На автомобили, оборудованные регулятором/ограничителем скорости, устанавливают педаль акселератора
с выключателем в конце хода (Kick-down)

Выключатель служит для отмены режима ограничения скорости, если водителю необходимо ее увеличить.

ВНИМАНИЕ! Можно установить педаль с выключателем в место педали без выключателя. Напротив,
запрещается устанавливать педаль без выключателя в конце хода вместо педали с выключателем.

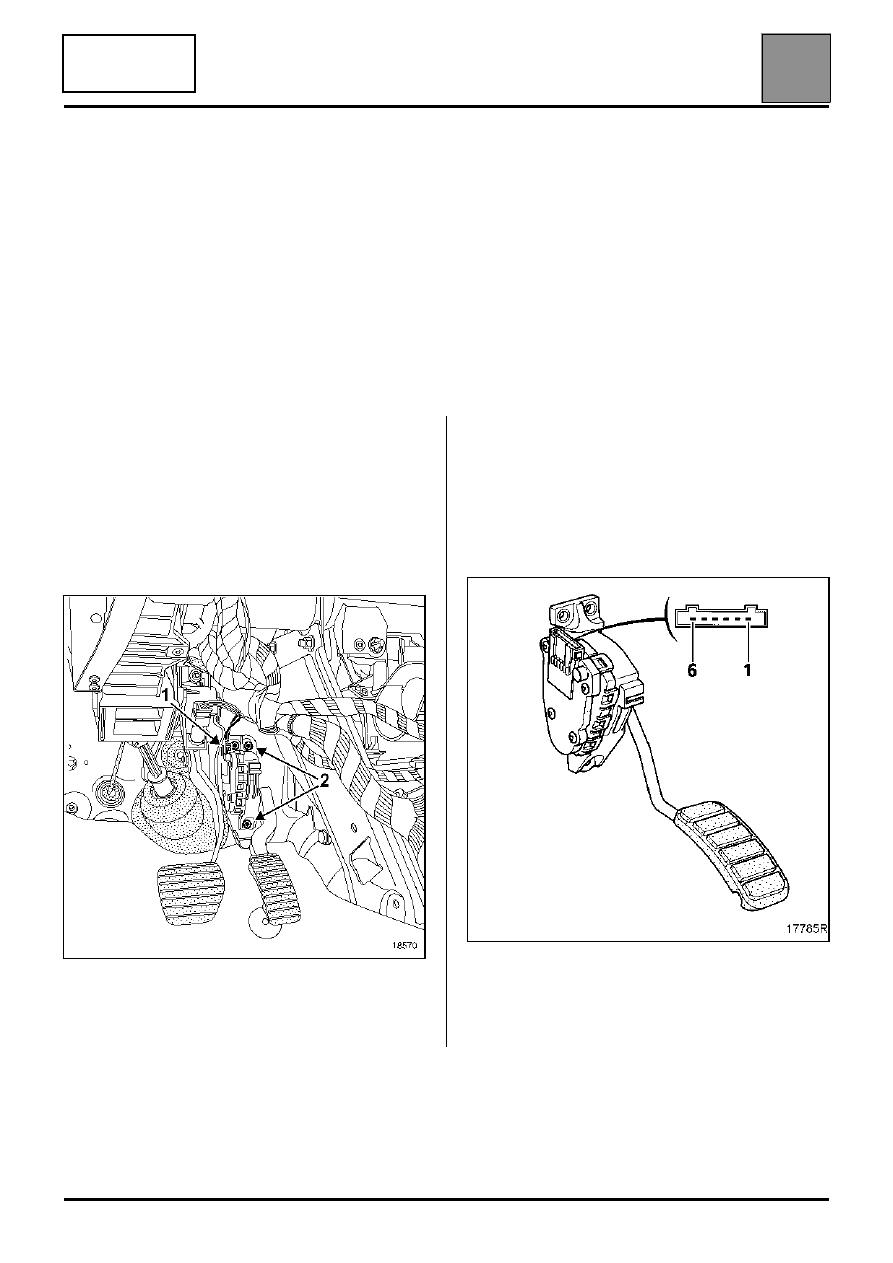

СНЯТИЕ

Отсоедините:
– аккумуляторную батарею,
– разъем (1) педали акселератора.

Снимите:
– три болта (2) крепления педали,
– педаль.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Назначение контактов:

1 "Масса" токопроводящей дорожки 2
2 "Масса" токопроводящей дорожки 1
3 Сигнал токопроводящей дорожки 1
4 Питание токопроводящей дорожки 1
5 Питание токопроводящей дорожки 2
6 Сигнал токопроводящей дорожки 2

ПРИМЕЧАНИЕ: при неисправности датчика
положения педали акселератора двигатель
переходит на холостой ход или изменяется режим
работы двигателя (см. главу 17 "Коррекция
холостого хода двигателя").

18570

17785R
