СИСТЕМЫ ЗАПУСКА И ЗАРЯДКИ

Стартер

16

16-11

ДВИГАТЕЛЬ

L7X

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отключите аккумуляторную батарею.

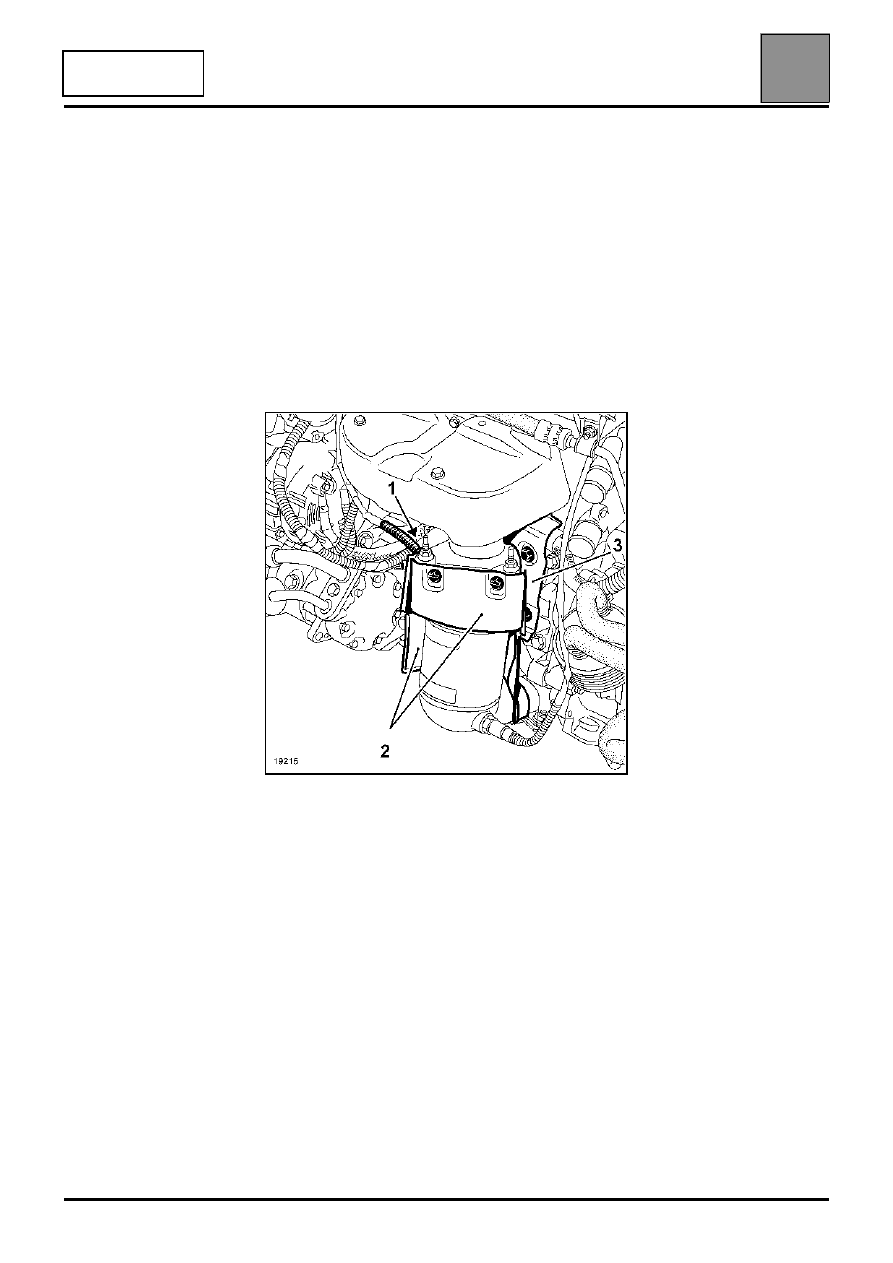

Снимите:
– крышку двигателя,
– защиту поддона двигателя,
– колодку проводов кислородного датчика (1),

затем снимите его с помощью приспособления
Mot. 1495,

– тепловые экраны (2), затем (3),

– масляный фильтр,
– стартер,

УСТАНОВКА

Убедитесь в наличии двух установочных втулок.

Установка производится в порядке, обратном
снятию.

Произведите заправку маслом до необходимого
уровня.

СИСТЕМА ЗАЖИГАНИЯ

Система зажигания со статическим распределением

17

17-1

ДВИГАТЕЛИ

K4M - F4P

117

СИСТЕМА ЗАЖИГАНИЯ

Система зажигания со статическим распределением

высоковольтного напряжения по свечам

ОПИСАНИЕ

Система зажигания со статическим
распределением высоковольтного напряжения по
свечам - это система, которая позволяет увеличить
количество располагаемой энергии на уровне
свечей зажигания благодаря устранению всех
промежуточных звеньев между свечой и катушкой.

Данная система также позволяет упразднить все
подвижные элементы в системе зажигания.

Силовой модуль встроен в ЭБУ системы впрыска.
Таким образом, в системе зажигания используются
те же датчики, что и в системе впрыска.

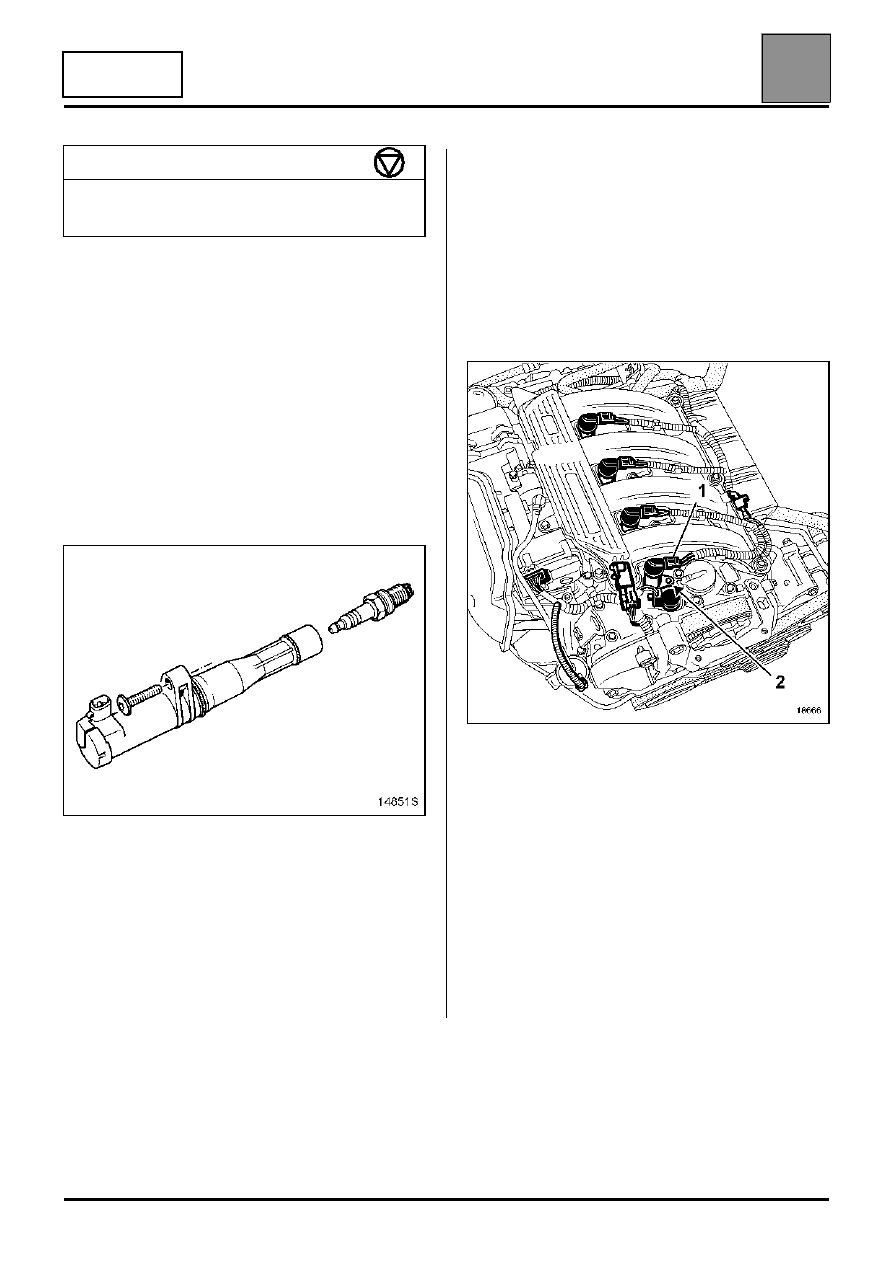

Катушки зажигания (четыре, по числу цилиндров)
фиксируются прямо на свече с помощью винта на
крышке головки блока цилиндров.

Катушки зажигания запитываются
последовательно по парам (статическое парное
зажигание) через контакты C H2 и C H3 ЭБУ
системы впрыска:
– контакт C H2 для цилиндров 1 и 4,
– контакт C H3 для цилиндров 2 и 3.

СНЯТИЕ КАТУШКИ ЗАЖИГАНИЯ

Отключите аккумуляторную батарею.

Отсоедините колодки проводов от катушек
зажигания.

ВНИМАНИЕ: не повредите колодки проводов (1).
Если это случится, замените их.

Снимите винты (2), фиксирующие катушки.

УСТАНОВКА

Установка катушки производится в порядке,
обратном снятию. Замените при необходимости
уплотнительные кольца катушек зажигания.

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Винт крепления катушек зажигания

1,5

Свечи зажигания

2,5 - 3

14851S

18666

СИСТЕМА ЗАЖИГАНИЯ

Система зажигания со статическим распределением

17

17-2

ДВИГАТЕЛЬ

L7X

СИСТЕМА ЗАЖИГАНИЯ

Система зажигания со статическим распределением

высоковольтного напряжения по свечам

ОПИСАНИЕ

Система зажигания со статическим
распределением высоковольтного напряжения по
свечам - это система, которая позволяет увеличить
количество располагаемой энергии на уровне
свечей зажигания благодаря устранению всех
промежуточных звеньев между свечой и катушкой.

Данная система также позволяет упразднить все
подвижные элементы в устройстве зажигания.

Силовой модуль встроен в ЭБУ системы впрыска.
Таким образом, в системе зажигания используются
те же датчики, что и в системе впрыска.

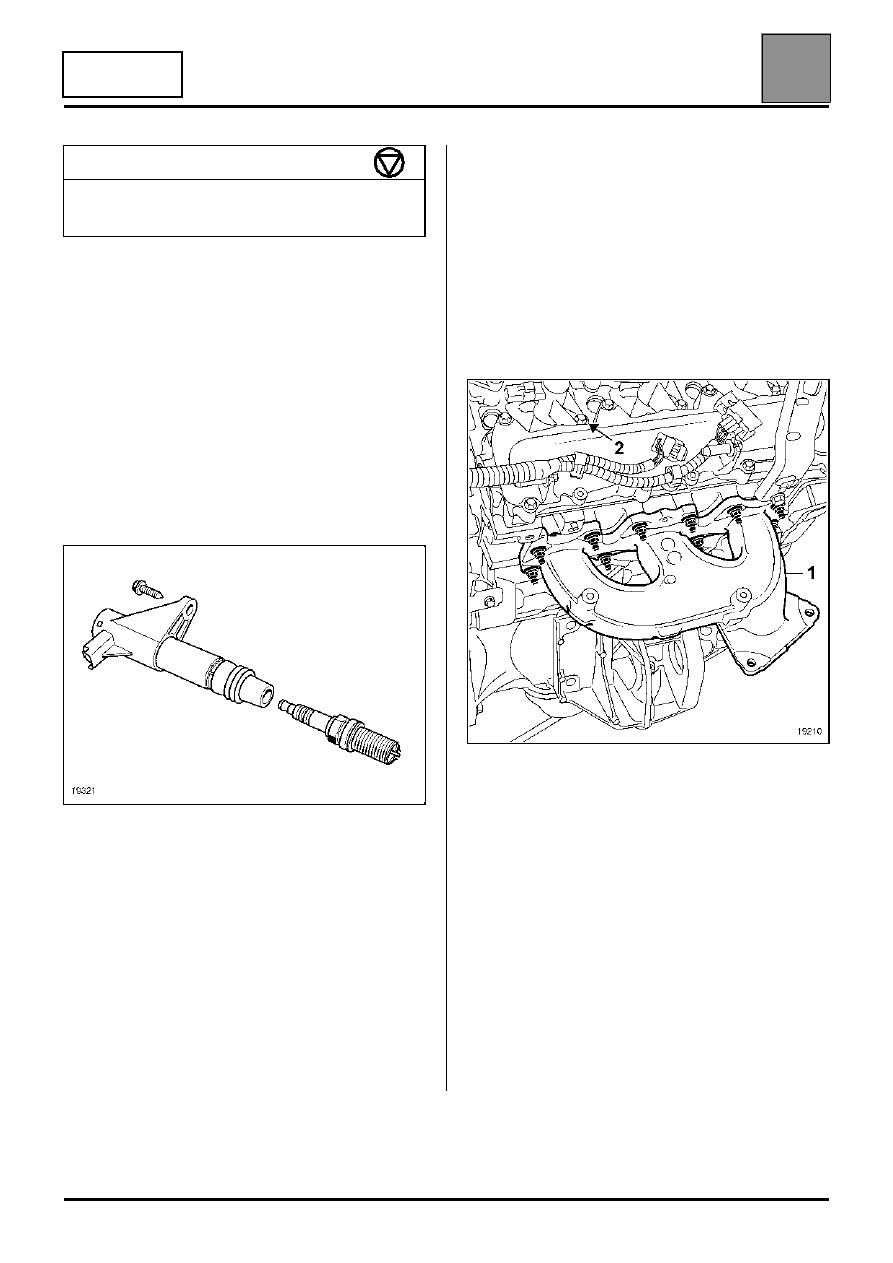

Катушки зажигания (шесть, по числу цилиндров)
фиксируются прямо на свече с помощью винта на
крышке головки блока цилиндров.

Порядок работы цилиндров: 1-6-3-5-2-4
Катушки зажигания запитываются
последовательно одна за другой через контакты A
H2, A H3, A H4, A G2, A G3 и A G4 ЭБУ системы
впрыска:
– контакт A H2 для катушки зажигания цилиндра 1,
– контакт A H3 для катушки зажигания цилиндра 3,
– контакт A H4 для катушки зажигания цилиндра 2,
– контакт A G2 для катушки зажигания цилиндра 6,
– контакт A G3 для катушки зажигания цилиндра 5,
– контакт A G4 для катушки зажигания цилиндра 4,

СНЯТИЕ КАТУШКИ ЗАЖИГАНИЯ

Отключите аккумуляторную батарею.

Для снятия катушек зажигания задних цилиндров
необходимо снять впускной коллектор (см.
главу 12 ПОДГОТОВКА РАБОЧЕЙ СМЕСИ
"Впускной коллектор").

Отсоедините колодки проводов от катушек
зажигания, снимите винты (2), фиксирующие
катушки.

УСТАНОВКА

Установка катушки зажигания производится в
порядке, обратном снятию. Замените при
необходимости уплотнительные кольца катушек.

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Винт крепления катушек зажигания

1,5

Свечи

2,5 - 3

19321

19210

СИСТЕМА ЗАЖИГАНИЯ

Свечи зажигания

17

17-3

ДВИГАТЕЛИ

ВСЕХ МОДЕЛЕЙ

Свечи зажигания

Для снятия свечей зажигания необходимо снять катушки зажигания (см.
главу 17 Система зажигания "Система зажигания со статическим
распределением высоковольтного напряжения по свечам").

Для снятия свечей зажигания используйте комплект инструмента для
снятия и установки свечей зажигания Elé. 1382.

Двигатель

Марка

Модель

K4M

EYQUEM

RFC 50 LZ 2E

Плоский цоколь с уплотнительным кольцом

Зазор между электродами: 0,9 мм

Момент затяжки: 2,5 - 3 даН.м

Двигатель

Марка

Модель

F4P

CHAMPION

RFC 87 YCL

Плоский цоколь с уплотнительным кольцом

Зазор между электродами: 0,9 мм

Момент затяжки: 2,5 - 3 даН.м

Двигатель

Марка

Модель

L7X

BOSCH

FGR 8M QPE

Плоский цоколь с уплотнительным кольцом

Зазор между электродами: 1 мм

Момент затяжки: 2,5 - 3 даН.м
