Renault Laguna II. Руководство - часть 76

СИСТЕМА ВПРЫСКА

Расположение элементов системы впрыска в подкапотном

17

17-4

ДВИГАТЕЛИ

K4M - F4P

СИСТЕМА ВПРЫСКА

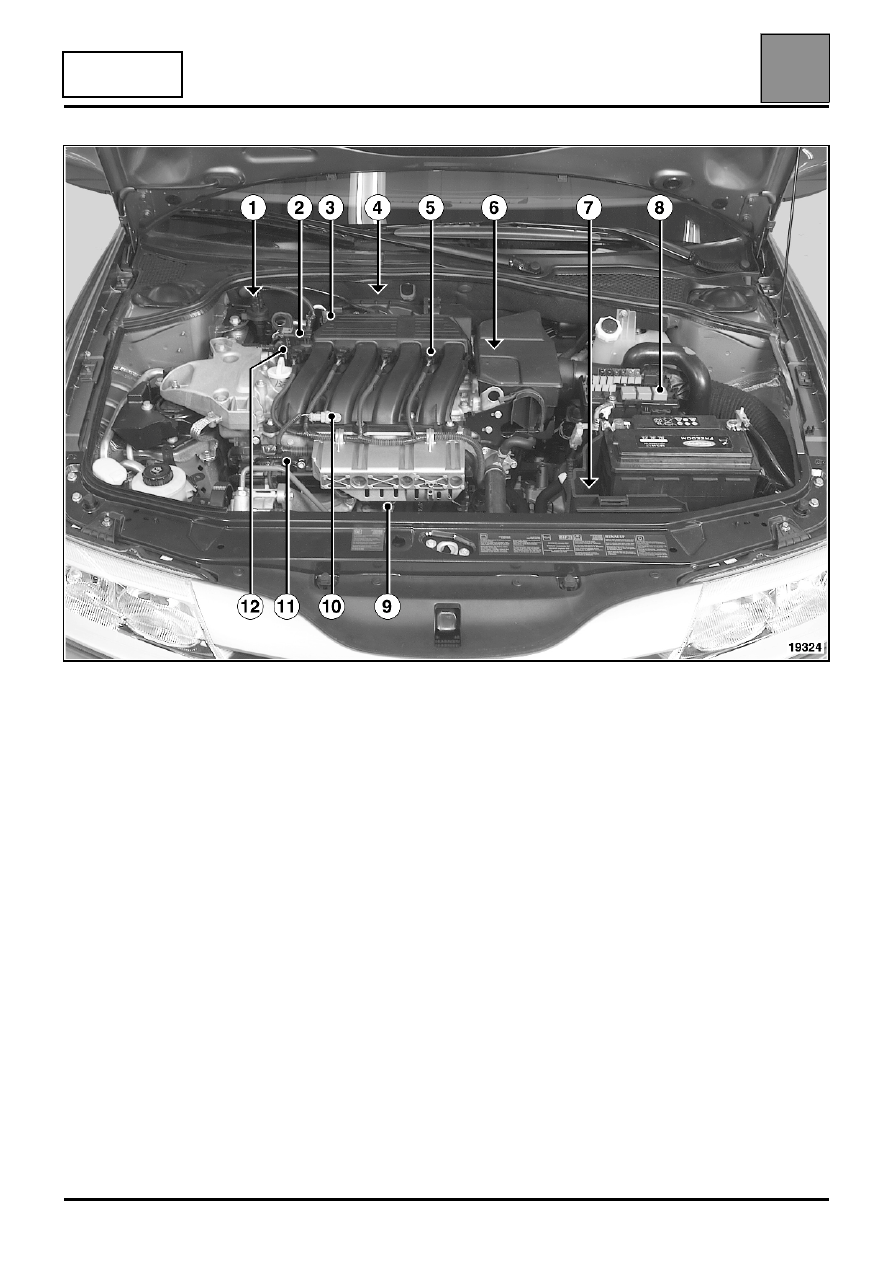

Расположение элементов системы впрыска

в подкапотном пространстве

19324

1
2
3
4
5
6
7
8
9

10
11
12

Электромагнитный клапан продувки абсорбера
Датчик абсолютного давления
Блок дроссельной заслонки с сервоприводом
Верхний кислородный датчик
Катушки зажигания
Датчик температуры охлаждающей жидкости и датчик ВМТ
ЭБУ системы впрыска
Реле впрыска
Датчик детонации
Датчик температуры воздуха
Топливораспределительная рампа
Электромагнитный клапан фазорегулятора распределительного вала (только на двигателе F4P)

СИСТЕМА ВПРЫСКА

Расположение элементов системы впрыска в подкапотном

17

17-5

ДВИГАТЕЛЬ

L7X

СИСТЕМА ВПРЫСКА

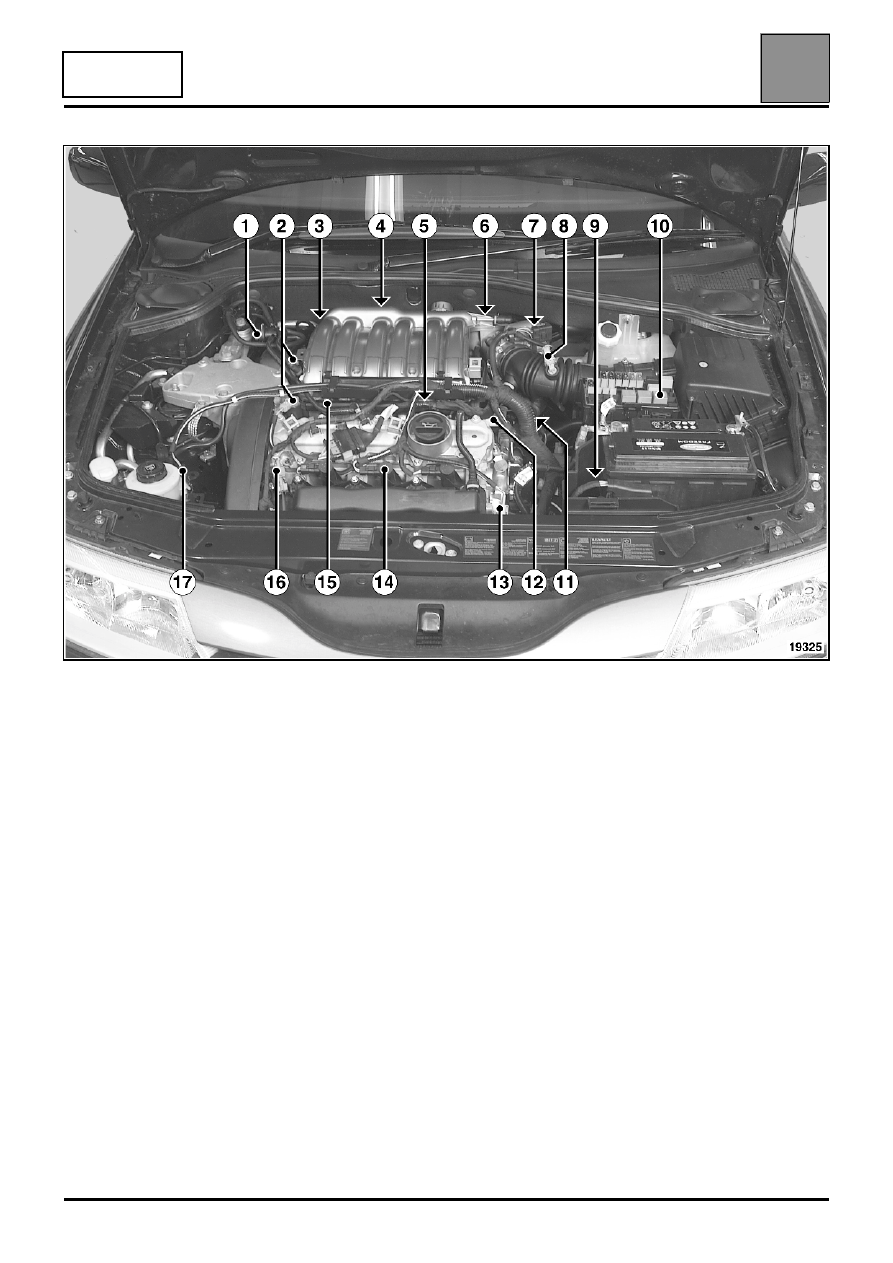

Расположение элементов системы впрыска

в подкапотном пространстве

19325

1
2
3
4
5
6
7
8
9

10
11
12
13
14
15
16
17

Демпфер
Электромагнитный клапан фазорегулятора распределительного вала (2 шт.)
Верхний кислородный датчик (задние цилиндры)
Датчик абсолютного давления
Датчик детонации (2 шт.)
Нижний кислородный датчик (задние цилиндры)
Блок дроссельной заслонки с сервоприводом
Датчик температуры воздуха
ЭБУ системы впрыска
Реле впрыска
Датчик температуры охлаждающей жидкости и датчик ВМТ
Датчик положения распределительного вала (2 шт.)
Нижний кислородный датчик (передние цилиндры)
Катушки зажигания
Топливораспределительная рампа
Верхний кислородный датчик (задние цилиндры)
Электромагнитный клапан продувки абсорбера

СИСТЕМА ВПРЫСКА

Расположение элементов системы впрыска в подкапотном

17

17-6

ДВИГАТЕЛИ

K4M - F4P

СИСТЕМА ВПРЫСКА

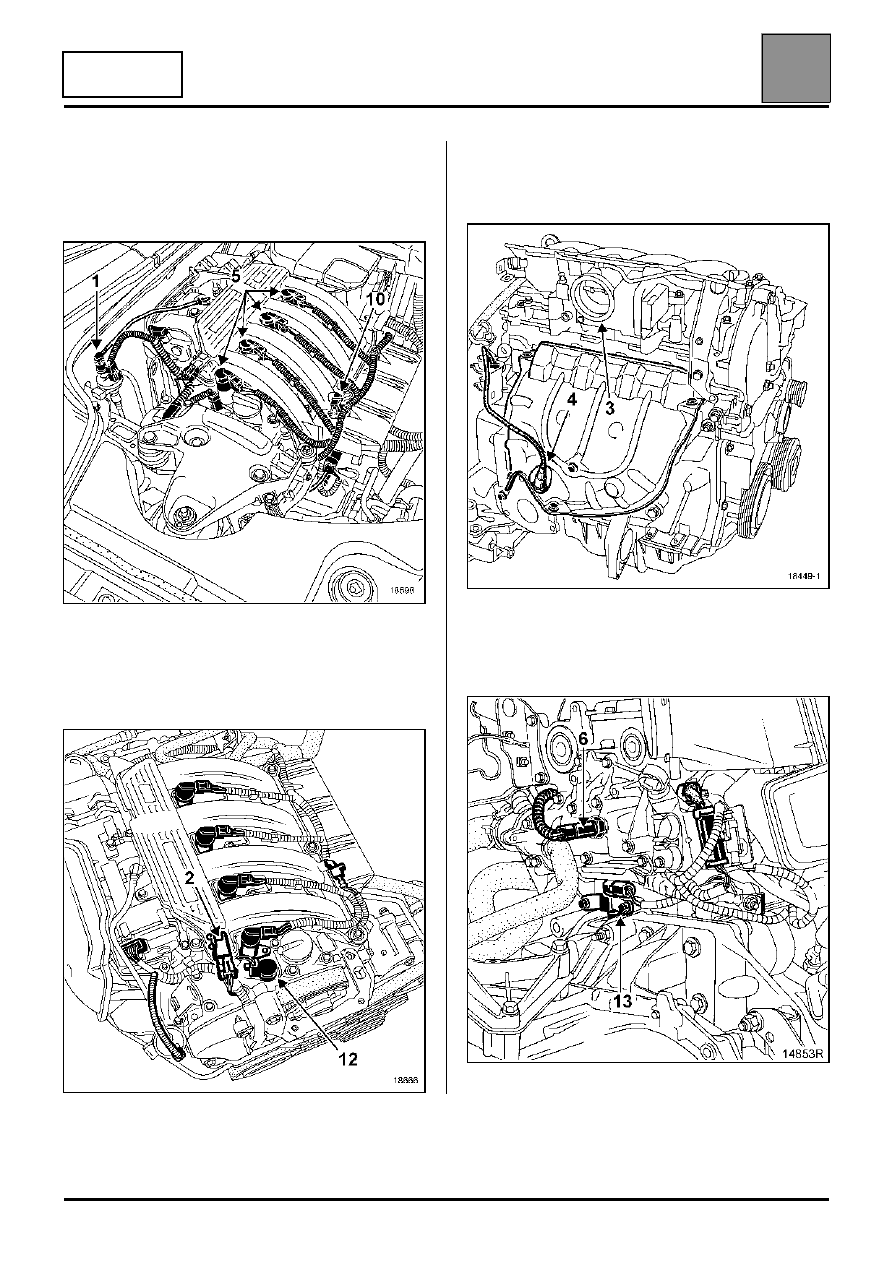

Расположение элементов системы впрыска

в подкапотном пространстве

1

5

10

Электромагнитный клапан продувки
абсорбера
Катушки зажигания
Датчик температуры воздуха

18698

2

12

Датчик абсолютного давления
Электромагнитный клапан фазорегулятора
распределительного вала (только на
двигателе F4P)

18666

3

4

Блок дроссельной заслонки с
сервоприводом
Верхний кислородный датчик

18449-1

6

13

Датчик температуры охлаждающей
жидкости
Датчик ВМТ,

14853

СИСТЕМА ВПРЫСКА

Расположение элементов системы впрыска в подкапотном

17

17-7

ДВИГАТЕЛИ

K4M - F4P

СИСТЕМА ВПРЫСКА

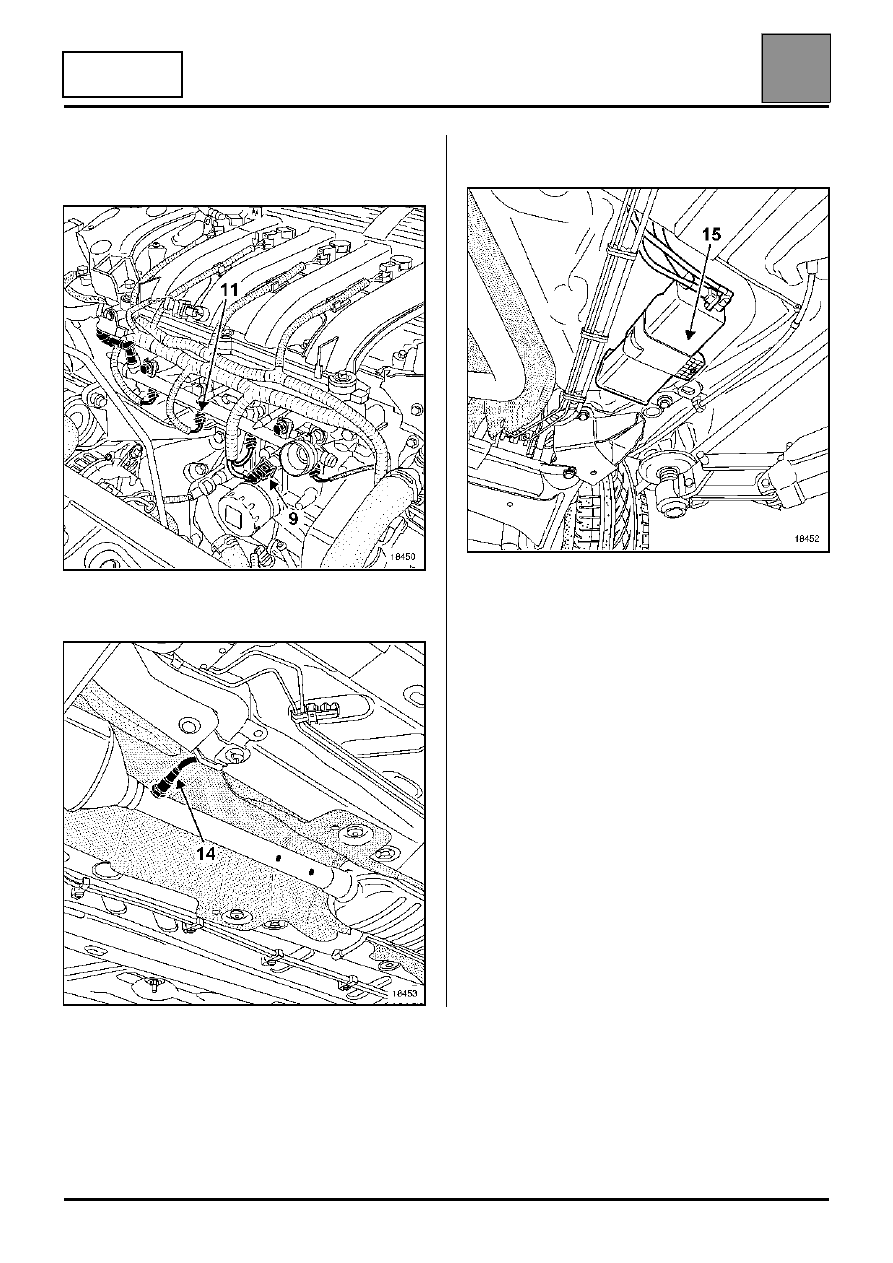

Расположение элементов системы впрыска

в подкапотном пространстве

9

11

Датчик детонации
Топливораспределительная рампа

18450

14

Нижний кислородный датчик

18453

15

Абсорбер

18452
