СИСТЕМЫ ЗАПУСКА И ЗАРЯДКИ

Генератор

16

16-7

ДВИГАТЕЛЬ

L7X

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отключите аккумуляторную батарею.

Снимите защиту поддона двигателя.

Отсоедините электропровода от генератора.

Снимите:
– ремень привода вспомогательного оборудования

(см. главу 07 "Натяжение ремня привода
вспомогательного оборудования"),

– шкив насоса гидроусилителя рулевого

управления,

– крепления компрессора и отведите его в сторону,
– генератор.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Процедуру натяжения см. главу 07 "Натяжение
ремня привода вспомогательного
оборудования".

СИСТЕМЫ ЗАПУСКА И ЗАРЯДКИ

Стартер

16

16-8

Стартер

ИДЕНТИФИКАЦИЯ

ДВИГАТЕЛЬ

СТАРТЕР

K4M-F4P

Bosch. 000106017
Bosch. 000106022

F9Q

Valéo

 D7R44

Valéo

 D7R47

Valéo

 D7R49

L7X

Valéo

 D6RA107

СИСТЕМЫ ЗАПУСКА И ЗАРЯДКИ

Стартер

16

16-9

ДВИГАТЕЛИ

F4P - K4M

Снятие и установка стартера не представляют
сложности и осуществляются после снятия
глушителя шума впуска.

При установке убедитесь в наличии установочной
втулки.

СИСТЕМЫ ЗАПУСКА И ЗАРЯДКИ

Стартер

16

16-10

ДВИГАТЕЛЬ

F9Q

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отключите аккумуляторную батарею.

Снимите:
– крышку двигателя,
– защиту поддона двигателя,

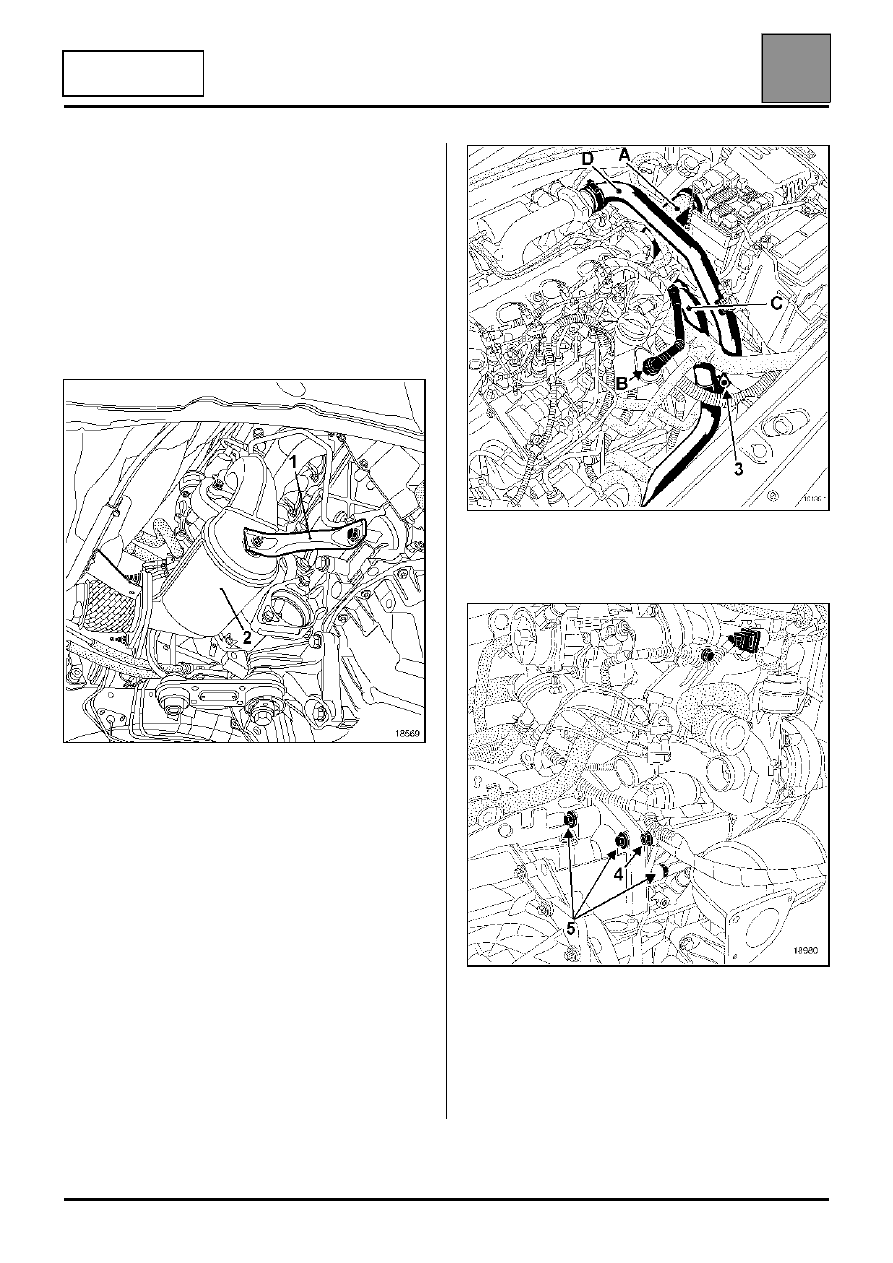

– подкос (1), затем каталитический нейтрализатор

(2),

– колодки проводов со стартера,
– воздуховод (A), отсоединив шланг (B) от бачка

системы вентиляции картера,

– отверните болт крепления (3),
– воздуховоды (C) и (D) соответственно от

турбокомпрессора и от впускного коллектора,
затем отведите их в сторону,

– "массовую" шину (4),
– болты крепления (5) стартера,
– стартер,

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

При установке убедитесь в наличии установочной
втулки.
