СИСТЕМЫ ЗАПУСКА И ЗАРЯДКИ

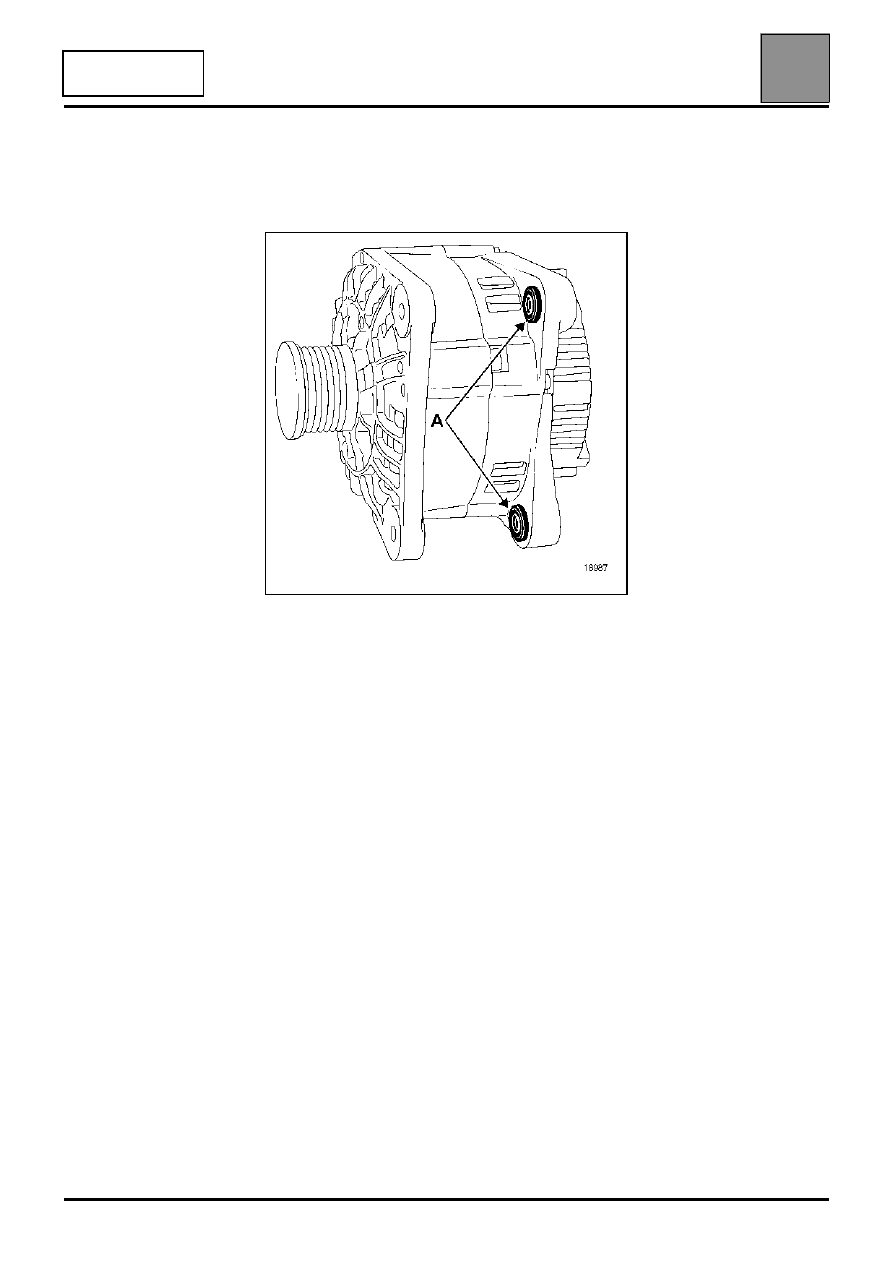

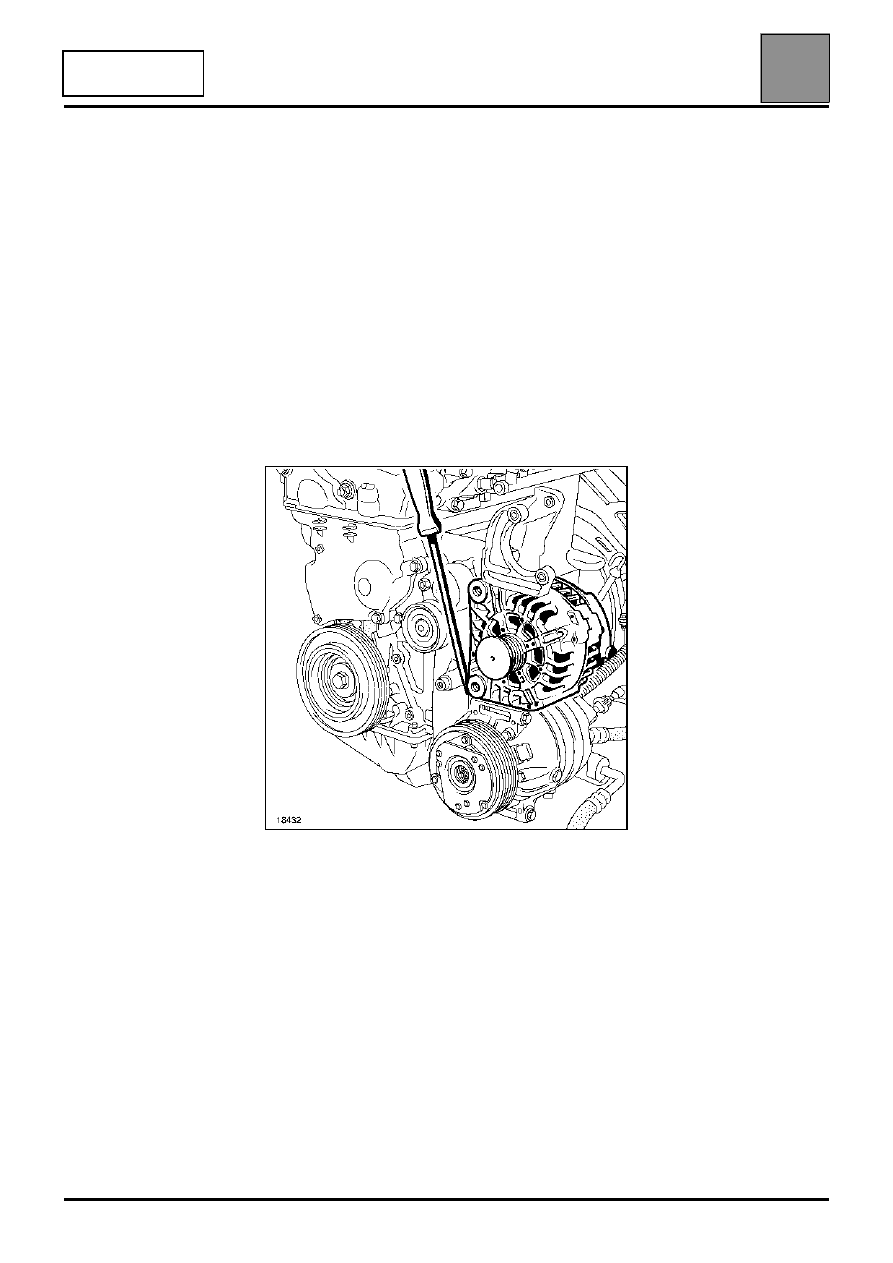

Генератор
16
16-3
ДИАГНОСТИКА
Диагностические приборы позволяют проверить генератор путем измерения напряжения и тока отдачи с
включенными или выключенными потребителями электроэнергии.
ПРИМЕЧАНИЕ: электроизмерительные клещи диагностического прибора - индуктивного типа (диапазон
измерения: от 0 до 1 000 A). Их установка производится без отключения аккумуляторной батареи, что
позволяет сохранять память и настройки ЭБУ.
Установите электроизмерительные клещи непосредственно на выходе генератора, стрелка клещей должна
указывать на генератор (диагностический прибор определяет неправильную установку).
Измерение производится в три этапа:
– измерение напряжения аккумуляторной батареи при установке карточки в считывающем устройстве во 2-е
фиксированное положение,
– измерение без потребителей электроэнергии регулируемого напряжения и тока отдачи,
– измерение с максимальным количеством потребителей электроэнергии регулируемого напряжения и тока
отдачи,
По окончании проверки полученные значения используются для заключений диагностики:
– напряжение аккумуляторной батареи < 12,3 В = аккумуляторная батарея разряжена.
Без потребителей электроэнергии:
– регулируемое напряжение > 14,8 В
⇒
регулятор напряжения неисправен,
– (регулируемое напряжение без нагрузки < 13,2 В) или (зарядный ток < 2A)
⇒
неисправность цепи зарядки.
С потребителями электроэнергии:
– регулируемое напряжение > 14,8 В
⇒
регулятор напряжения неисправен,
– регулируемое напряжение < 12,7 В
⇒
необходимо проверить отдачу генератора по отношению к его
характеристикам:
Двигатель
Сила тока, А
K4M-F4P
F9Q
L7X
Минимальная сила тока отдачи
генератора при включении всех
потребителей электроэнергии
(при 3000 об/мин)
80
80
80
