ТОПЛИВНАЯ АППАРАТУРА

Форсунки

13

13-47

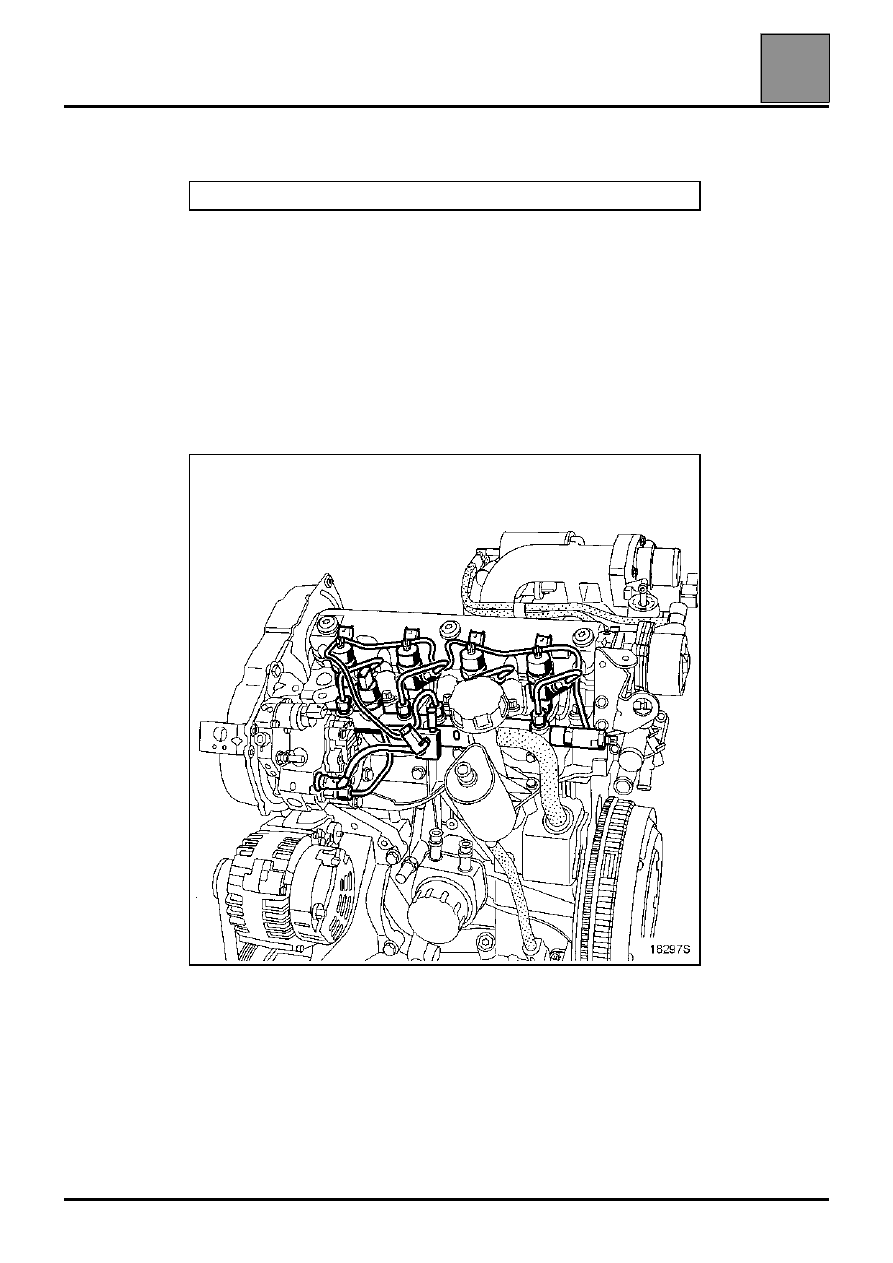

СНЯТИЕ

ПРИМЕЧАНИЕ: форсунки могут заменяться по одной.

Отсоедините от форсунки топливопровод высокого давления с
помощью приспособления Mot. 1383.

Заглушите отверстия заглушками.

Снимите:
– фланец крепления форсунки,
– форсунку,
– пламезащитную шайбу.

ОЧИСТКА

Для чистки форсунок категорически запрещено применять:
– металлические щетки
– наждачную шкурку,
– Ультразвуковую очистку.

Для очистки распылителя форсунки опустите его на некоторое время в
какую-либо обезжиривающую жидкость, после чего протрите чистой
салфеткой из неворсистой ткани.

СТРОГО СОБЛЮДАЙТЕ ПРАВИЛА СОБЛЮДЕНИЯ ЧИСТОТЫ

ТОПЛИВНАЯ АППАРАТУРА

Форсунки

13

13-48

Форсунки

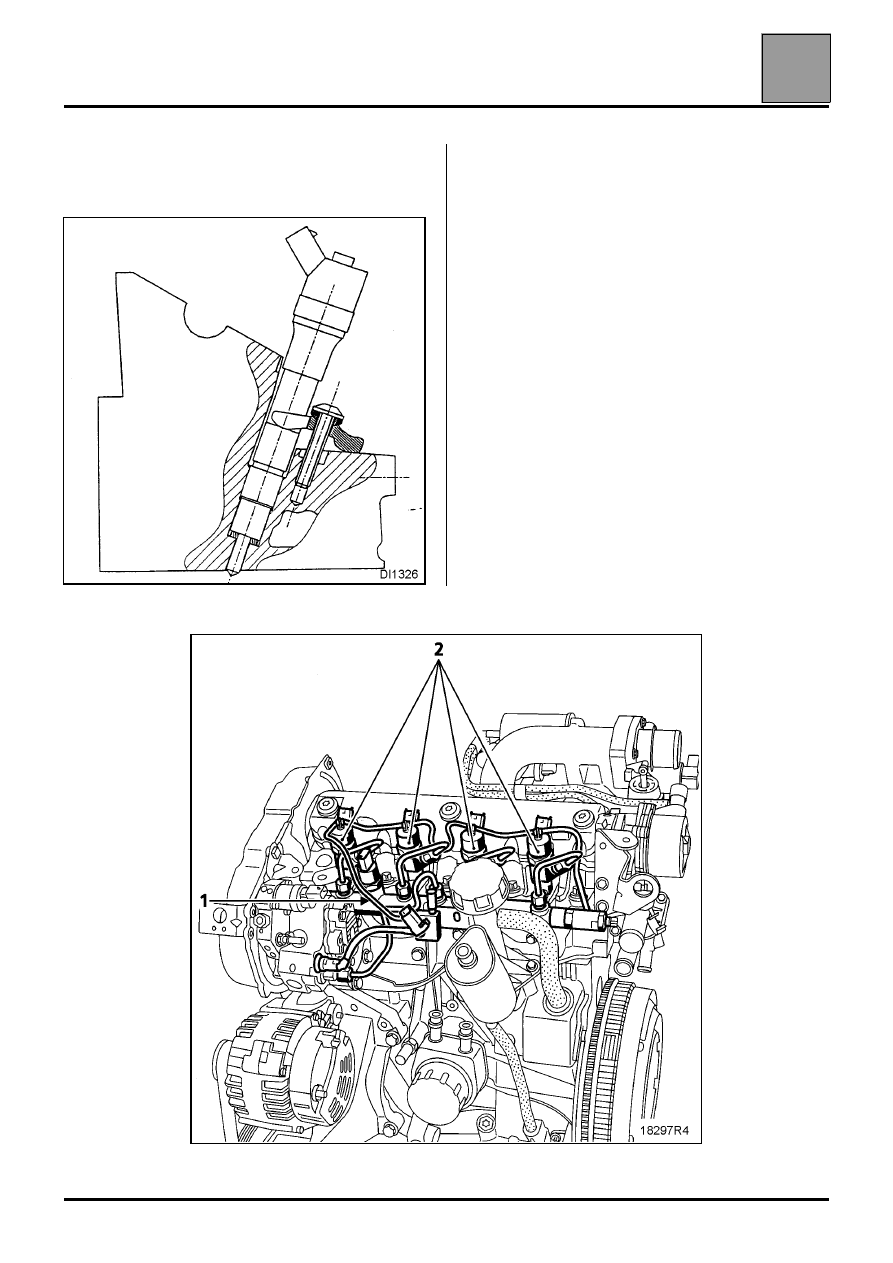

УСТАНОВКА

При установке замените шайбу форсунки новой.

ПРИМЕЧАНИЕ: при установке форсунки следите
за тем, чтобы трубопровод высокого давления не
нагружался. Для этого ослабьте затяжку болтов
крепления топливораспределительной рампы.

Установите:
– форсунку,
– трубопровод возврата топлива (1).

ТОПЛИВНАЯ АППАРАТУРА

Форсунки

13

13-49

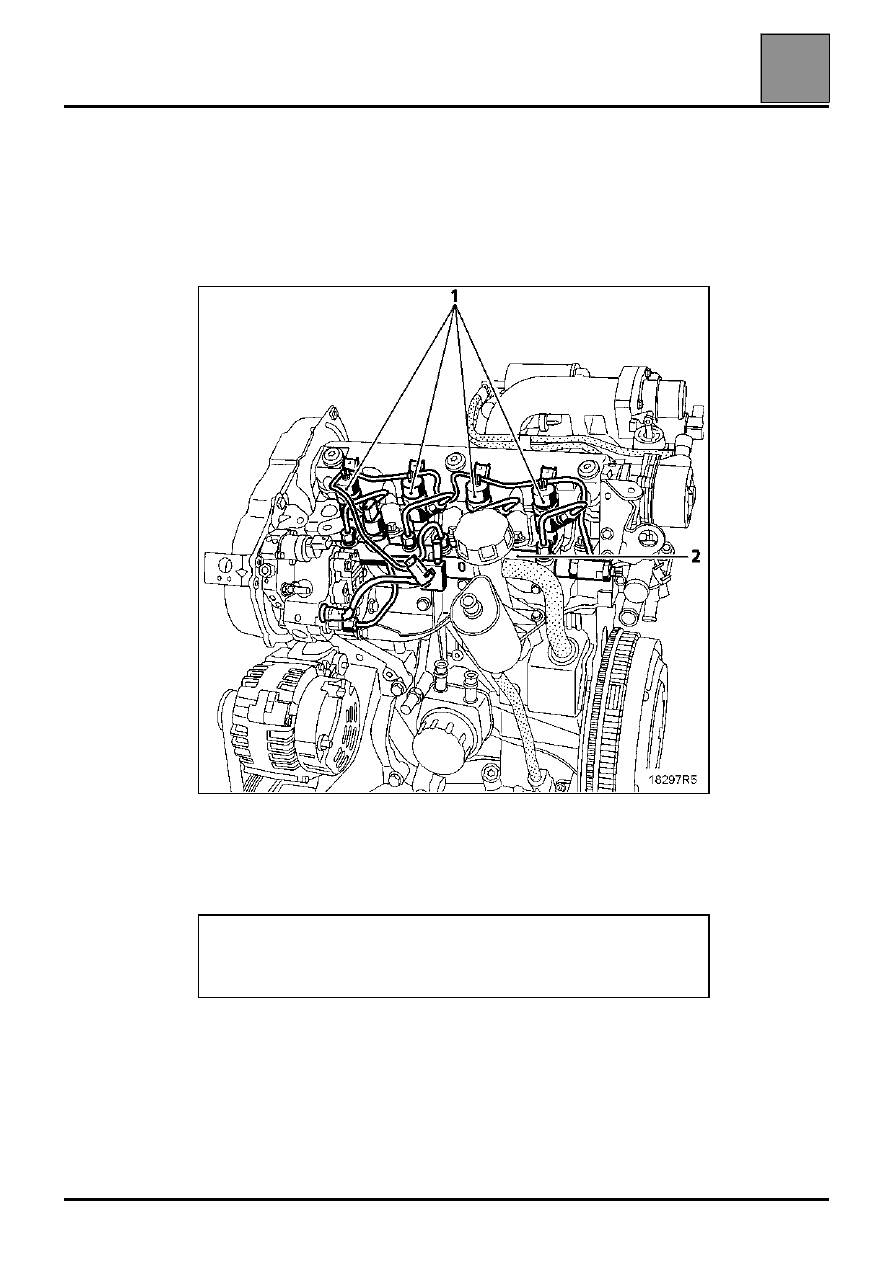

Установите топливопровод высокого давления.

Затяните указанными моментами:
– форсунку (1),
– штуцера топливопровода высокого давления на форсунке, затем на

топливораспределительной рампе

– болты крепления рампы (2).

ПРИМЕЧАНИЕ: при каждом снятии форсунок присоединенный к ним
трубопровод возврата топлива подлежит обязательной замене.

После выполнения любых работ убедитесь в отсутствии подтекания
топлива. Дайте двигателю поработать на холостом ходу до включения
электровентилятора системы охлаждения, после чего несколько раз
увеличьте обороты двигателя на холостом ходу.

ТОПЛИВНАЯ АППАРАТУРА

Датчик давления топлива

13

13-50

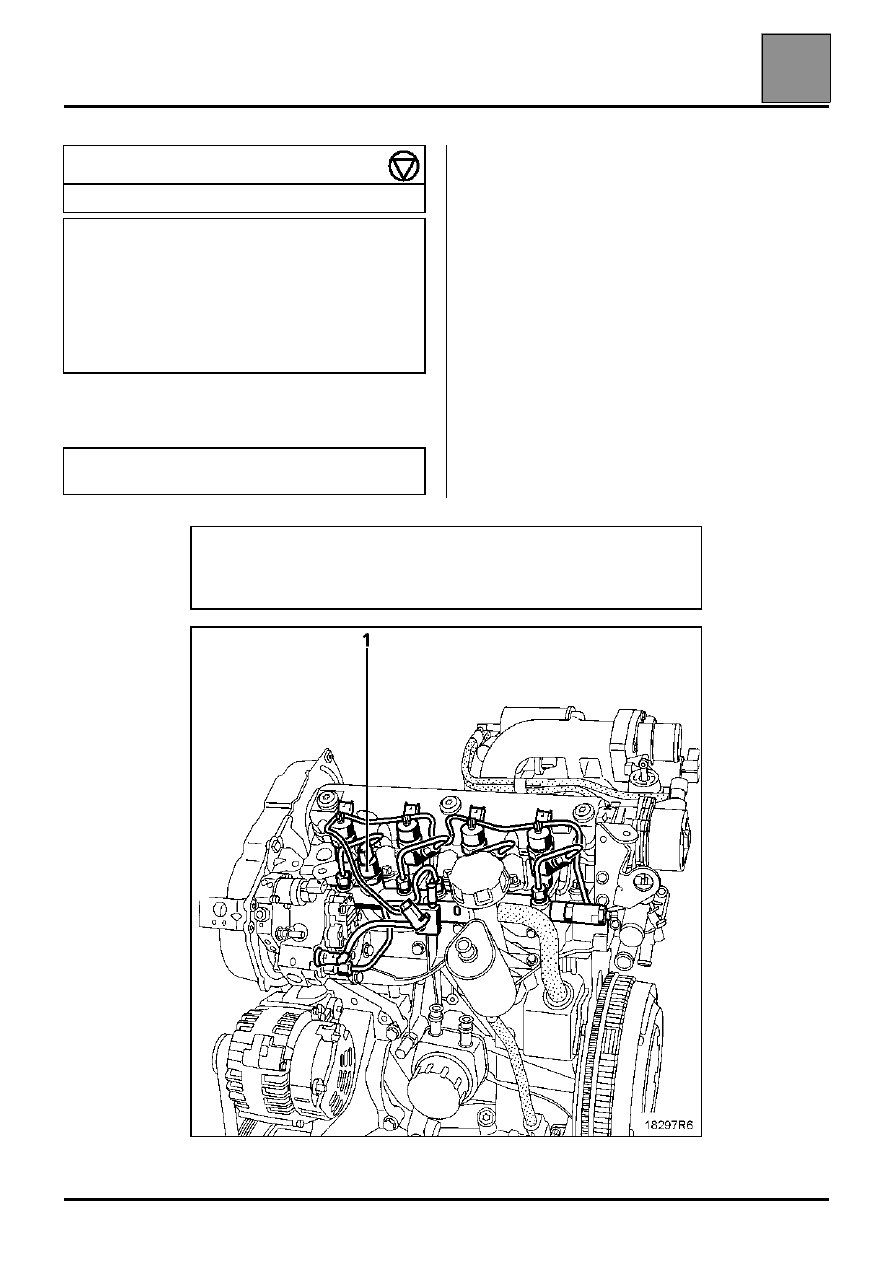

Датчик давления топлива

ДАТЧИК ДАВЛЕНИЯ ТОПЛИВА(1)

СНЯТИЕ

Отключите аккумуляторную батарею.

Отсоедините датчик давления топлива.

Выверните датчик давления топлива.

УСТАНОВКА

Замените уплотнительную прокладку.

Вверните датчик, затем затяните его указанным
моментом.

Соедините разъем.

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Датчик давления топлива

3,5

±±±±

0,5

ВНИМАНИЕ: перед выполнением любых работ
присоедините прибор послепродажной
диагностики, установите связь с ЭБУ системы
впрыска и убедитесь, что
топливораспределительная рампа не
находится под давлением. Примите меры
предосторожности от возможных ожогов
горячим топливом.

СТРОГО СОБЛЮДАЙТЕ ПРАВИЛА
СОБЛЮДЕНИЯ ЧИСТОТЫ

После выполнения любых работ убедитесь в отсутствии подтекания
топлива. Дайте двигателю поработать на холостом ходу до включения
электровентилятора системы охлаждения, после чего несколько раз
увеличьте обороты двигателя на холостом ходу.
