ТОПЛИВНАЯ АППАРАТУРА

Топливораспределительная рампа

13

13-43

СНЯТИЕ

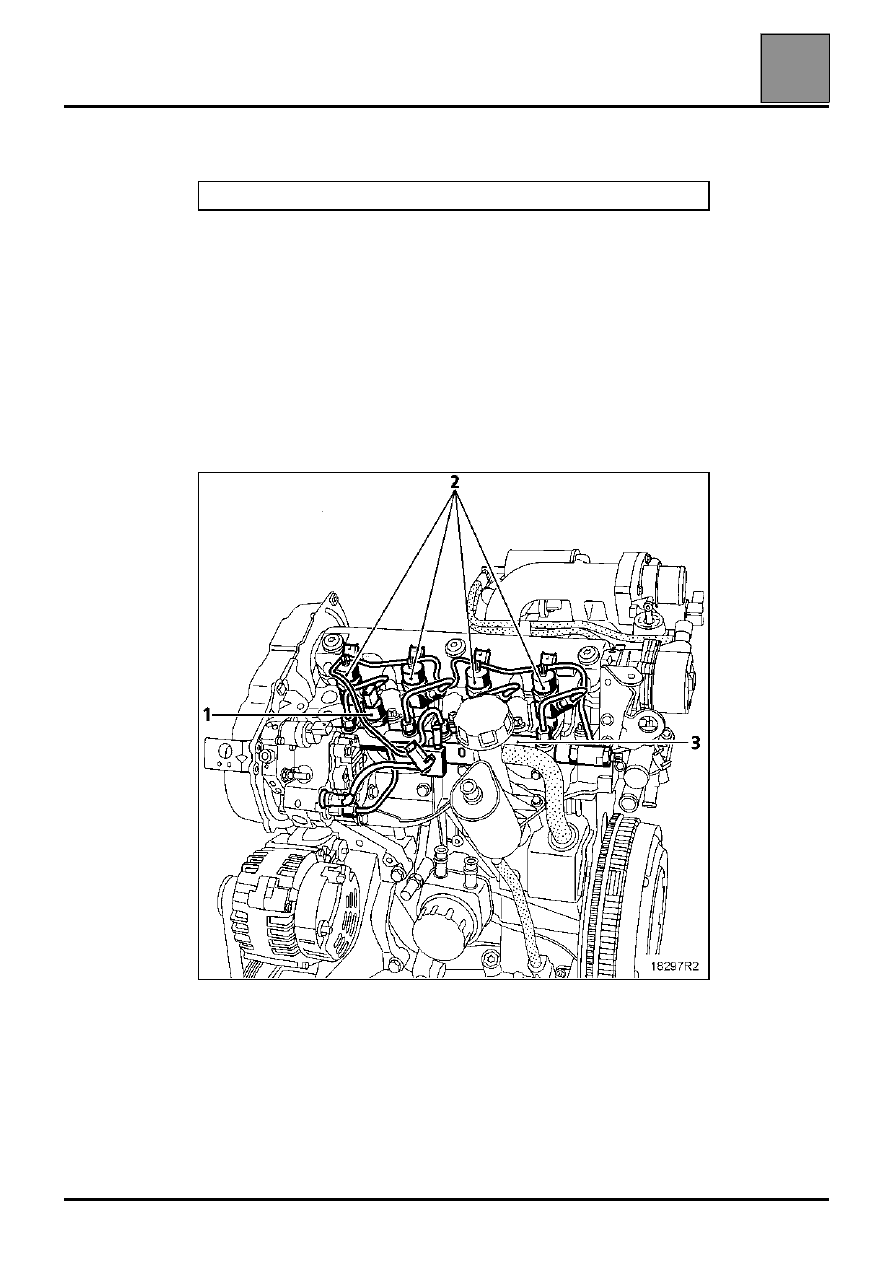

Отсоедините:
– аккумуляторную батарею,
– датчик давления топлива (1),
– форсунки (2),
– датчика положения распределительного вала.

Отсоедините от рампы топливопроводы высокого давления, отвернув
штуцеры.

Заглушите отверстия заглушками.

Осторожно снимите топливораспределительную рампу (3).

СТРОГО СОБЛЮДАЙТЕ ПРАВИЛА СОБЛЮДЕНИЯ ЧИСТОТЫ

ТОПЛИВНАЯ АППАРАТУРА

Топливораспределительная рампа

13

13-44

УСТАНОВКА

Установите на место топливораспределительную
рампу и заверните вручную болты ее крепления
(при этом рампа должна оказаться в "плавающем"
положении).

Заверните вручную штуцеры всех трубопроводов
высокого давления (со стороны форсунки, ТНВД,
затем со стороны рампы).

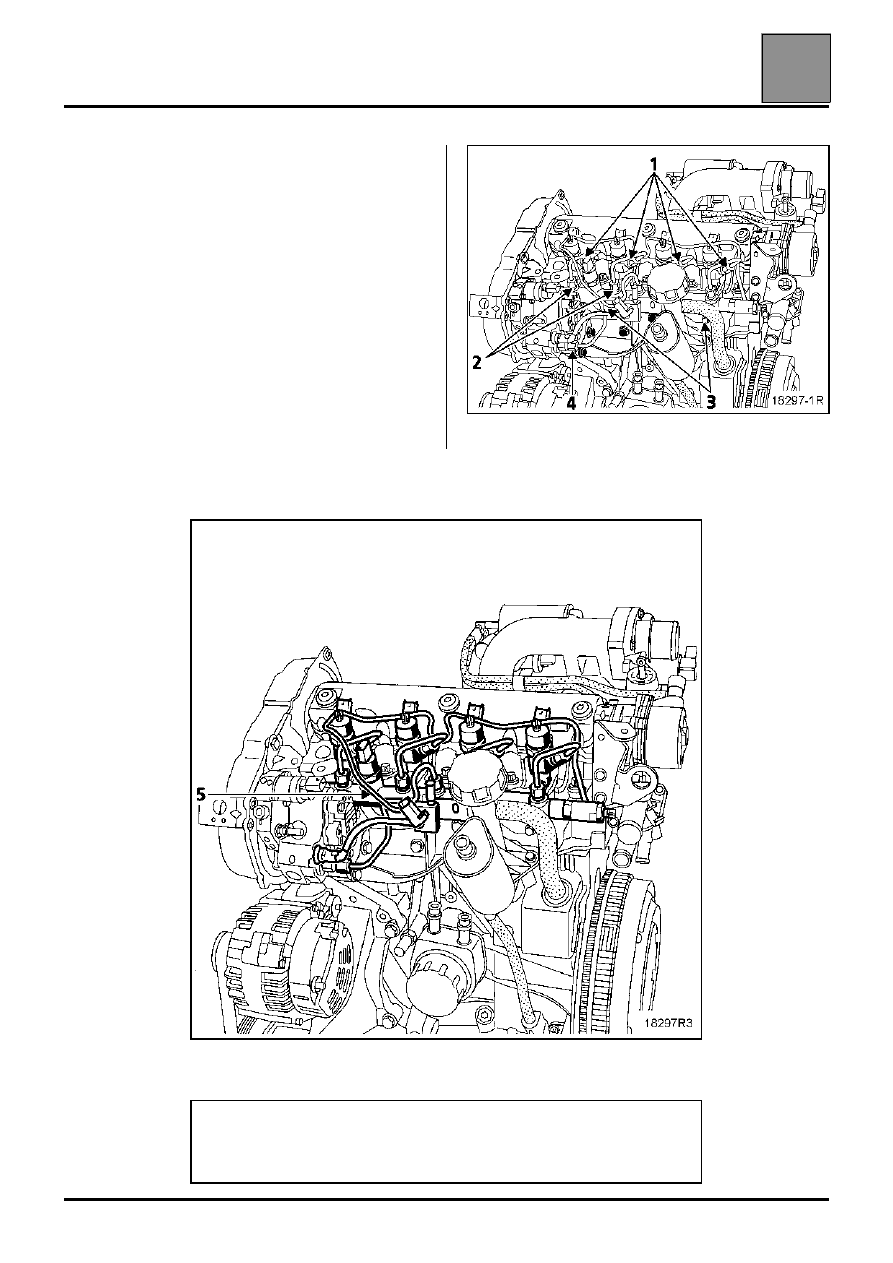

Затяните все штуцера топливопроводов высокого
давления (со стороны форсунки (1), ТНВД (4),
затем со стороны топливораспределительной
рампы (2).

Затяните все болты крепления рампы (3).

ПРИМЕЧАНИЕ: при каждом снятии рампы необходимо заменить
присоединенный к форсункам топливопровод возврата топлива (5).

Заполните систему топливом при помощи ручного подкачивающего
насоса.

После выполнения любых работ убедитесь в отсутствии подтекания
топлива. Дайте двигателю поработать на холостом ходу до включения
электровентилятора системы охлаждения, после чего несколько раз
увеличьте обороты двигателя на холостом ходу.

ТОПЛИВНАЯ АППАРАТУРА

Топливораспределительная рампа

13

13-45

Топливораспределительная рампа

Для ТНВД двигателя F9Q 754 (насос CP1):

Заполните систему топливом:
– закройте кран (R),
– включите насос низкого давления, несколько раз

установив карточку в считывающем устройстве
во 2-е фиксированное положение,

– запустите двигатель,
– ОТКРОЙТЕ КРАН (R) (в открытом положении

крана две цветные метки на нем совмещаются).

ПРИМЕЧАНИЕ: на некоторых автомобилях этот
кран отсутствует. В этом случае операции по
заполнению системы топливом не выполняются.

После выполнения любых работ убедитесь в
отсутствии подтекания топлива. Дайте двигателю
поработать на холостом ходу до включения
электровентилятора системы охлаждения, после
чего несколько раз увеличьте обороты двигателя
на холостом ходу.

ТОПЛИВНАЯ АППАРАТУРА

Форсунки

13

Форсунки

ЗАПРЕЩАЕТСЯ РАЗБИРАТЬ ФОРСУНКИ И
ОТСОЕДИНЯТЬ КОРПУС ФОРСУНКИ ОТ
РАСПЫЛИТЕЛЯ.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Mot. 1383

Приспособление для
отсоединения топливопроводов
высокого давления

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Болт крепления фланца форсунок

2,5

±±±±

0,2

Гайки крепления штуцеров
топливопроводов высокого давления 2,5

±±±±

0,5

ВНИМАНИЕ: перед выполнением любых работ
присоедините прибор послепродажной
диагностики, установите связь с ЭБУ системы
впрыска и убедитесь, что
топливораспределительная рампа не находится
под давлением.

Примите меры предосторожности от возможных
ожогов горячим топливом.

13-46
