ТОПЛИВНАЯ АППАРАТУРА

ТНВД

13

13-39

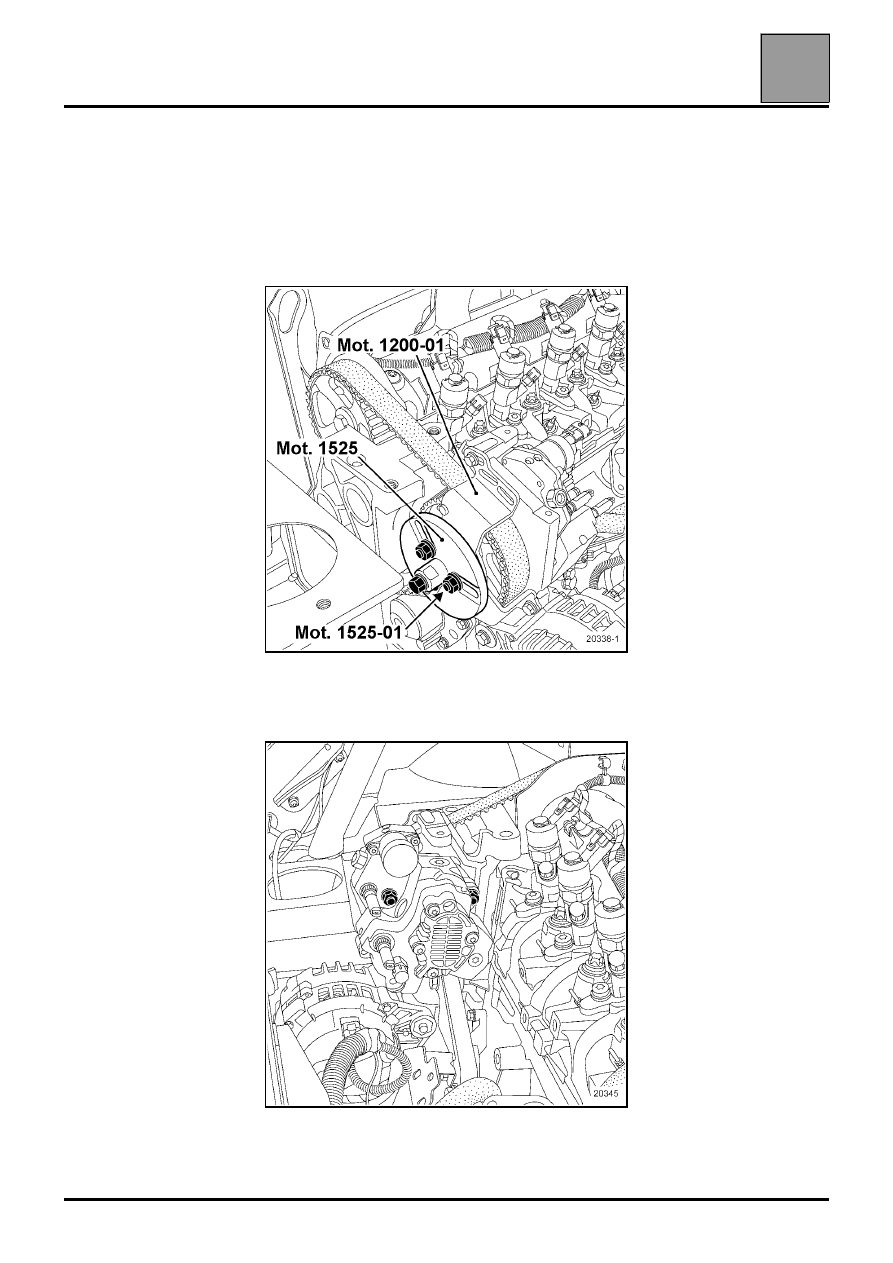

Установите на шкив приспособление Mot. 1200-02.

Отверните гайку шестерни насоса высокого
давления.

Установите съемник Mot. 1525 с переходником
Mot. 1525-01 на шкив ТНВД.

Отверните гайки крепления ТНВД, удерживая
болты.

Извлеките ТНВД, завинчивая нажимной болт
съемника шкива.

20338-1

ТОПЛИВНАЯ АППАРАТУРА

ТНВД

13

13-40

УСТАНОВКА

Установка производится в порядке, обратном снятию.

ПРИМЕЧАНИЕ: следите за тем, чтобы не нагружать топливопровод
высокого давления.

Наверните гайки крепления топливопроводов высокого давления к ТНВД
и форсункам, затем со стороны рампы. Затяните гайки указанным
моментом в том же порядке, что и при предварительной затяжке.

Затяните болты крепления топливораспределительной рампы высокого
давления.

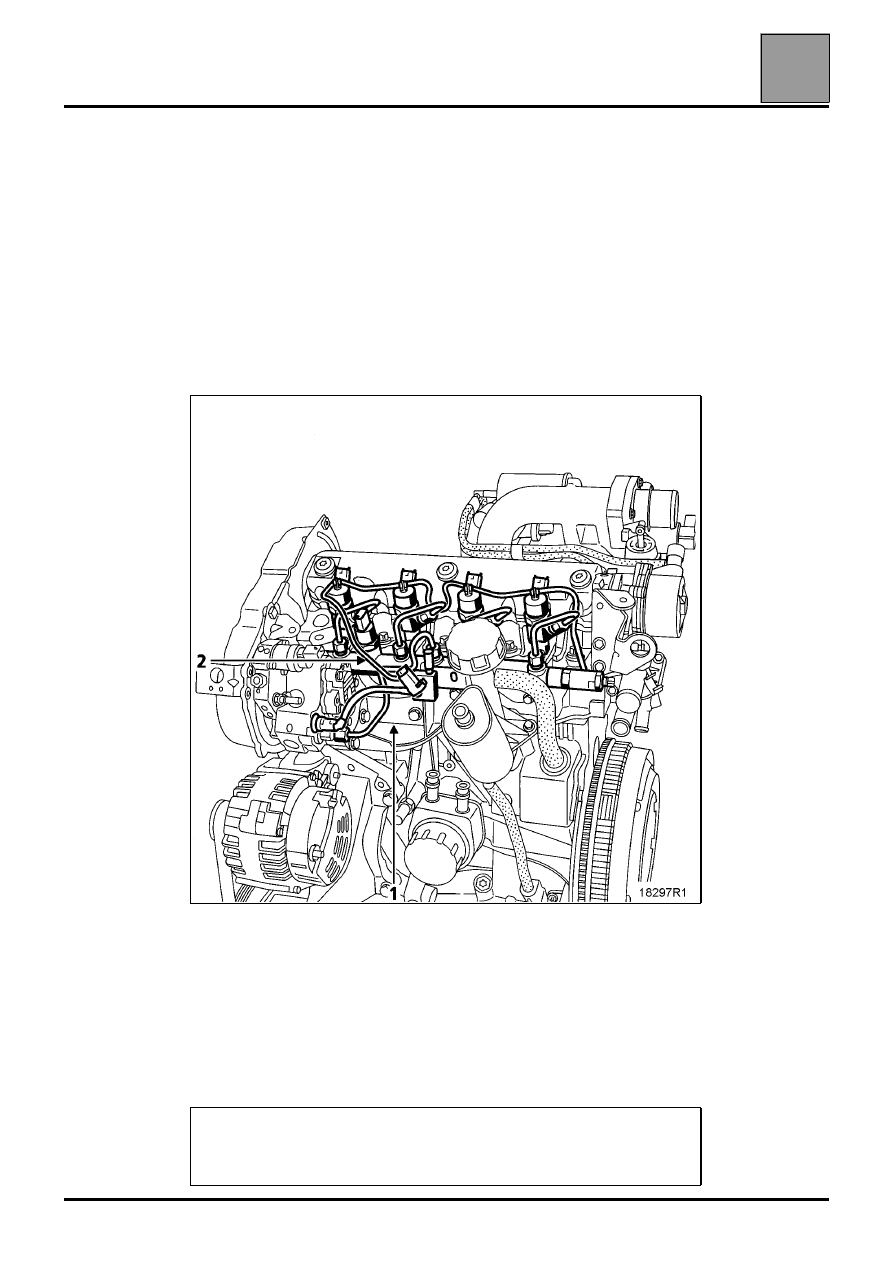

При каждом снятии ТНВД трубопровод возврата топлива (2) подлежит
обязательной замене.

Установите:
– маятниковую подвеску (см. методику в главе 19),
– задний кронштейн крепления (1) ТНВД.

Сначала затяните болты крепления на ТНВД, а затем болт крепления к
головке блока цилиндров.

Для ТНВД двигателя F9Q 750 (насос CP3):

Заполните систему топливом при помощи ручного подкачивающего
насоса.

После выполнения любых работ убедитесь в отсутствии
подтекания топлива. Дайте двигателю поработать на холостом ходу
до включения электровентилятора системы охлаждения, после чего
несколько раз увеличьте обороты двигателя на холостом ходу.

ТОПЛИВНАЯ АППАРАТУРА

ТНВД

13

13-41

Для ТНВД двигателя F9Q 754 (насос CP1):

Заполните систему топливом:
– закройте кран (R),
– включите насос низкого давления, несколько раз

установив карточку в считывающем устройстве
во 2-е фиксированное положение,

– запустите двигатель,
– ОТКРОЙТЕ КРАН (R) (в открытом положении

крана две цветные метки на нем совмещаются).

ПРИМЕЧАНИЕ: на некоторых автомобилях этот
кран отсутствует. В этом случае операции по
заполнению системы топливом не выполняются.

После выполнения любых работ убедитесь в
отсутствии подтекания топлива. Дайте двигателю
поработать на холостом ходу до включения
электровентилятора системы охлаждения, после
чего несколько раз увеличьте обороты двигателя
на холостом ходу.

ТОПЛИВНАЯ АППАРАТУРА

Топливораспределительная рампа

13

Топливораспределительная рампа

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Mot. 1383

Приспособление для
отсоединения
топливопроводов высокого
давления

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ

Динамометрический ключ с малым крутящим
моментом

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Гайки крепления топливопроводов
высокого давления

2,5

±±±±

0,2

Болты крепления
топливораспределительной рампы

2,2

±±±±

0,2

Датчик давления

3,5

±±±±

0,2

ВНИМАНИЕ: перед выполнением любых работ
присоедините прибор послепродажной
диагностики, установите связь с ЭБУ системы
впрыска и убедитесь, что
топливораспределительная рампа не находится
под давлением.

Примите меры предосторожности от возможных
ожогов горячим топливом.

13-42
