ТОПЛИВНАЯ АППАРАТУРА

Расположение элементов системы впрыска в подкапотном

13

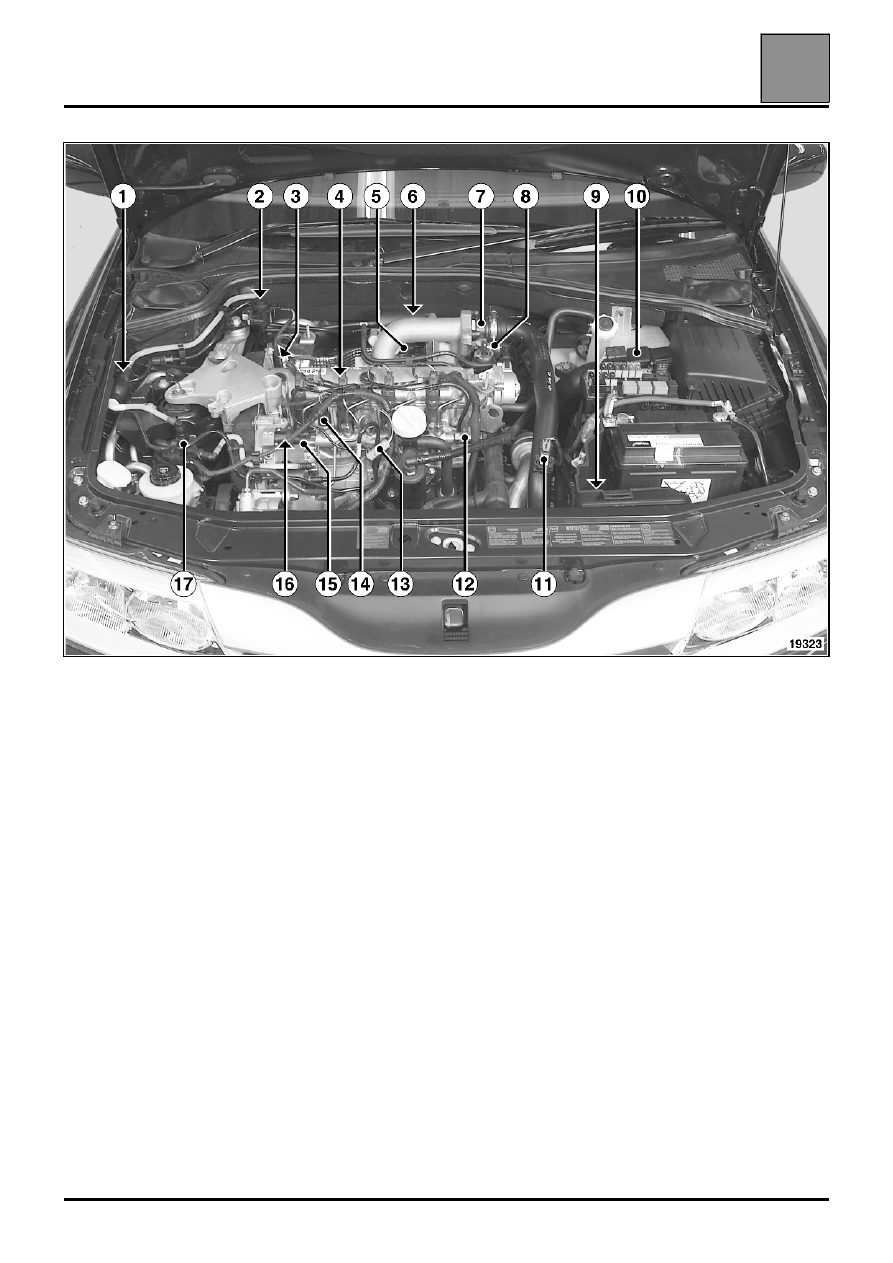

Расположение элементов системы впрыска в подкапотном пространстве

1
2
3
4
5
6
7
8
9

10
11
12
13
14
15
16
17

Ручной топливоподкачивающий насос (только на двигателе F9Q 750).
Электромагнитный клапан регулирования.
Датчик положения распределительного вала.
Электромагнитная форсунка.
Электромагнитный клапан системы остановки двигателя.
Вакуумный ресивер системы остановки двигателя.
Заслонка остановки двигателя.
Воздушная камера привода заслонки остановки двигателя.
ЭБУ системы впрыска.
Датчик массового расхода воздуха с встроенным датчиком температуры воздуха.
Датчик давления наддува.
Клапан ограничения давления наддува.
Датчик температуры топлива (только на двигателе F9Q 750)
Датчик давления в топливораспределительной рампе
Регулятор давления топлива.
ТНВД.
Фильтр дизельного топлива.

13-19

ТОПЛИВНАЯ АППАРАТУРА

Расположение элементов системы впрыска в подкапотном

13

13-20

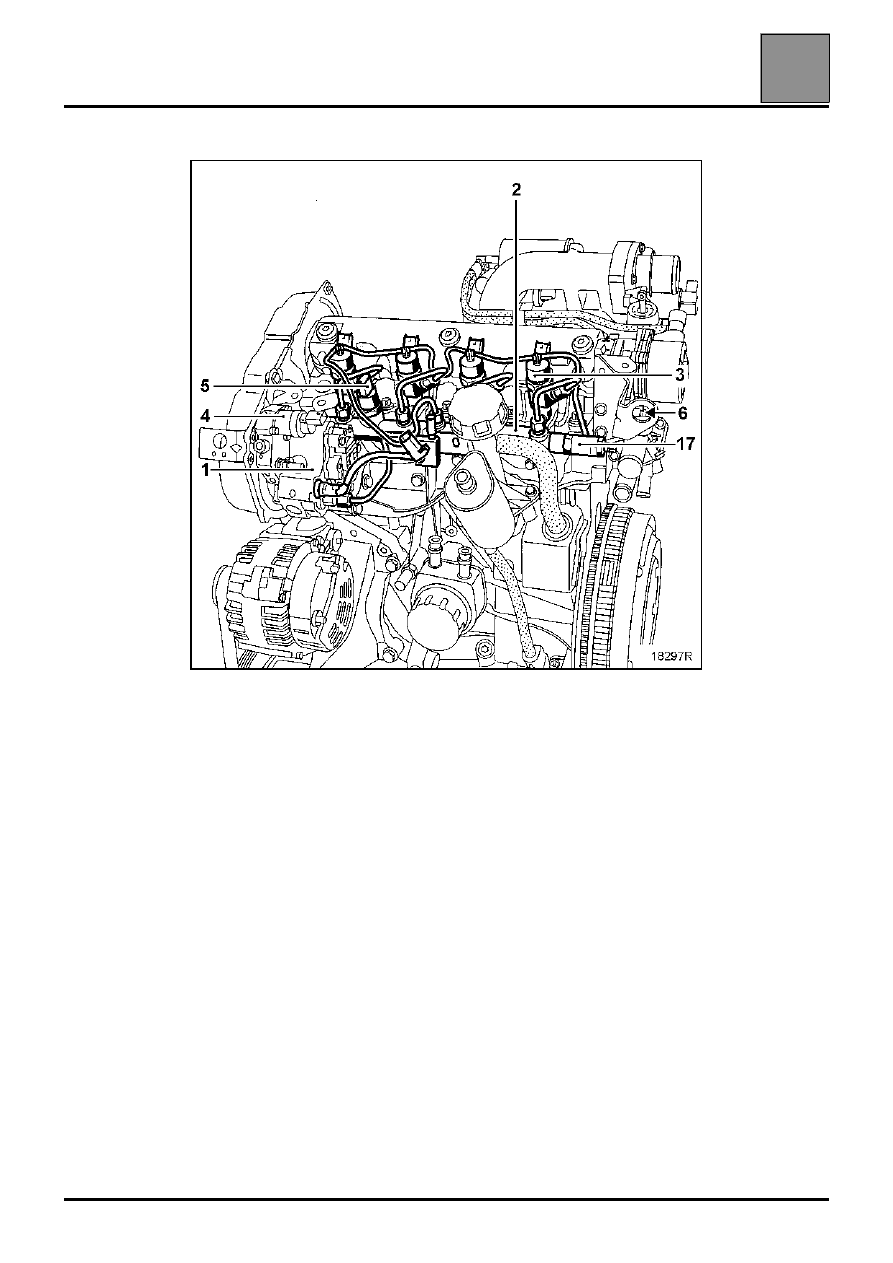

Расположение элементов системы впрыска в подкапотном пространстве

1
2
3
4
5
6

17

ТНВД
Топливораспределительная рампа
Форсунка
Регулятор давления топлива
Датчик давления топлива
Датчик температуры охлаждающей жидкости
Ограничитель давления

ТОПЛИВНАЯ АППАРАТУРА

Расположение элементов системы впрыска в подкапотном

13

13-21

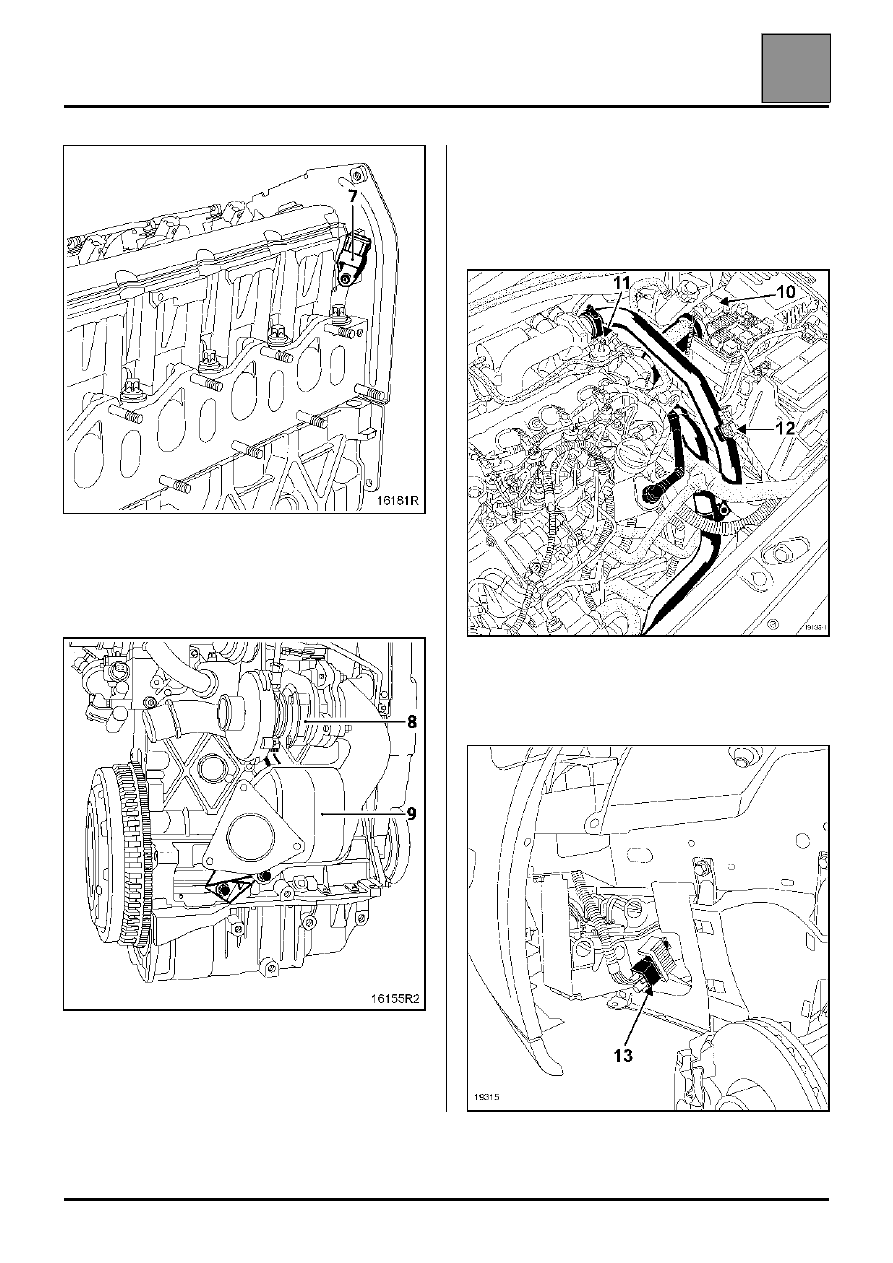

Расположение элементов системы впрыска в подкапотном пространстве

7
8
9

Датчик опорного цилиндра
Турбокомпрессор
Предварительный каталитический
нейтрализатор

10

11

12

Датчик массового расхода воздуха с
встроенным датчиком температуры
воздуха
Электромагнитный клапан рециркуляции
отработавших газов
Датчик давления наддува

13

Блок предварительного и последующего
подогрева

ТОПЛИВНАЯ АППАРАТУРА

Расположение элементов системы впрыска в подкапотном

13

13-22

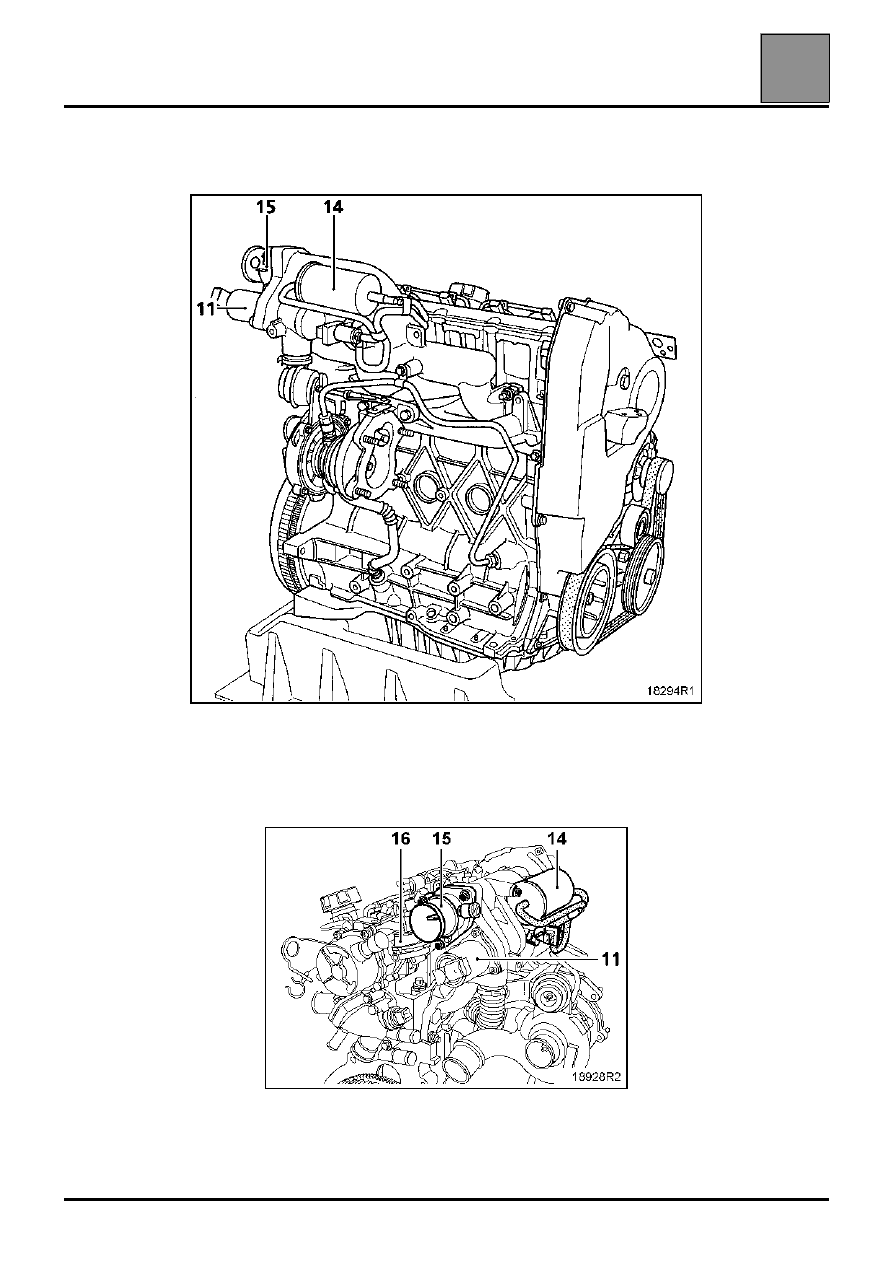

Расположение элементов системы впрыска в подкапотном пространстве

14

Вакуумный ресивер системы остановки двигателя

15
16

Корпус заслонки остановки двигателя
Пневмопривод заслонки остановки
двигателя
