ТОПЛИВНАЯ АППАРАТУРА

Особенности

13

13-15

ДВИГАТЕЛЬ

F9Q

Замена топливопроводов высокого давления должна производиться в следующем порядке:
– снимите заменяемый трубопровод,
– закройте отверстия предохранительными заглушками
– ослабьте затяжку болтов крепления топливораспределительной рампы,
– установите трубопровод высокого давления,
– затяните с указанным моментом штуцер крепления топливопровода к форсунке,
– затяните указанным моментом штуцер крепления трубопровода к топливораспределительной рампе,
– затяните указанным моментом болты крепления топливораспределительной рампы
– затяните указанным моментом соединения трубопровода, идущего от ТНВД к рампе (сначала на ТНВД).

ВНИМАНИЕ!

Разборка ТНВД запрещена.

При снятии ТНВД необходимо заменить присоединенный к форсункам топливопровод возврата
топлива.

Датчик температуры топлива несъемный. Он составляет одно целое с рампой возврата топлива.

Запрещено ослаблять затяжку штуцеров топливопроводов высокого давления на работающем
двигателе.

Запрещается снимать регулятор давления на двигателе F9Q 750, оснащенном ТНВД CP3.

ТОПЛИВНАЯ АППАРАТУРА

Указания по соблюдению чистоты

13

ДВИГАТЕЛЬ

F9Q

Указания по соблюдению чистоты

УКАЗАНИЯ ПО СОБЛЮДЕНИЮ ЧИСТОТЫ, ПОДЛЕЖАЩИЕ ОБЯЗАТЕЛЬНОМУ ВЫПОЛНЕНИЮ ПРИ
РАБОТАХ НА СИСТЕМЕ НЕПОСРЕДСТВЕННОГО ВПРЫСКА ТОПЛИВА ВЫСОКОГО ДАВЛЕНИЯ

Возможные последствия попадания загрязнений в систему

Система весьма чувствительна к загрязнениям. Попадание загрязнений может привести к:
– повреждению или полному выходу из строя системы впрыска высокого давления,
– заеданию или разгерметизации элементов системы.

Все работы послепродажного обслуживания на системе должны выполняться в условиях полной чистоты.
Выполнение работ в условиях полной чистоты означает предотвращение попадания любых загрязнений
(частиц размером в несколько микрон) в систему впрыска при ее разборке или в систему подачи топлива
через соединения топливопроводов.

Выполнение указаний по соблюдению чистоты относятся ко всей системе - от топливного фильтра
до форсунок.

ЧТО ОТНОСИТСЯ К ИСТОЧНИКАМ ЗАГРЯЗНЕНИЙ?

Источником загрязнений являются:
– металлическая или пластмассовая стружка,
– окрасочные материалы,
– разнообразные волокна:

●

картона,

●

кистей,

●

бумаги,

●

тканей одежды,

●

обтирочного материала.

– посторонние предметы, например, волосы,
– загрязненный воздух,
– и т.п.

ВНИМАНИЕ: запрещено мыть двигатель струей под высоким давлением, т.к. при этом можно повредить
разъемы электропроводки. Кроме того, влага может попасть внутрь разъемов, что может вызвать
нарушение целостности электрических цепей.

ПРАВИЛА, СОБЛЮДАЕМЫЕ ПЕРЕД ВЫПОЛНЕНИЕМ ЛЮБЫХ РАБОТ НА СИСТЕМЕ ВПРЫСКА
ТОПЛИВА

●

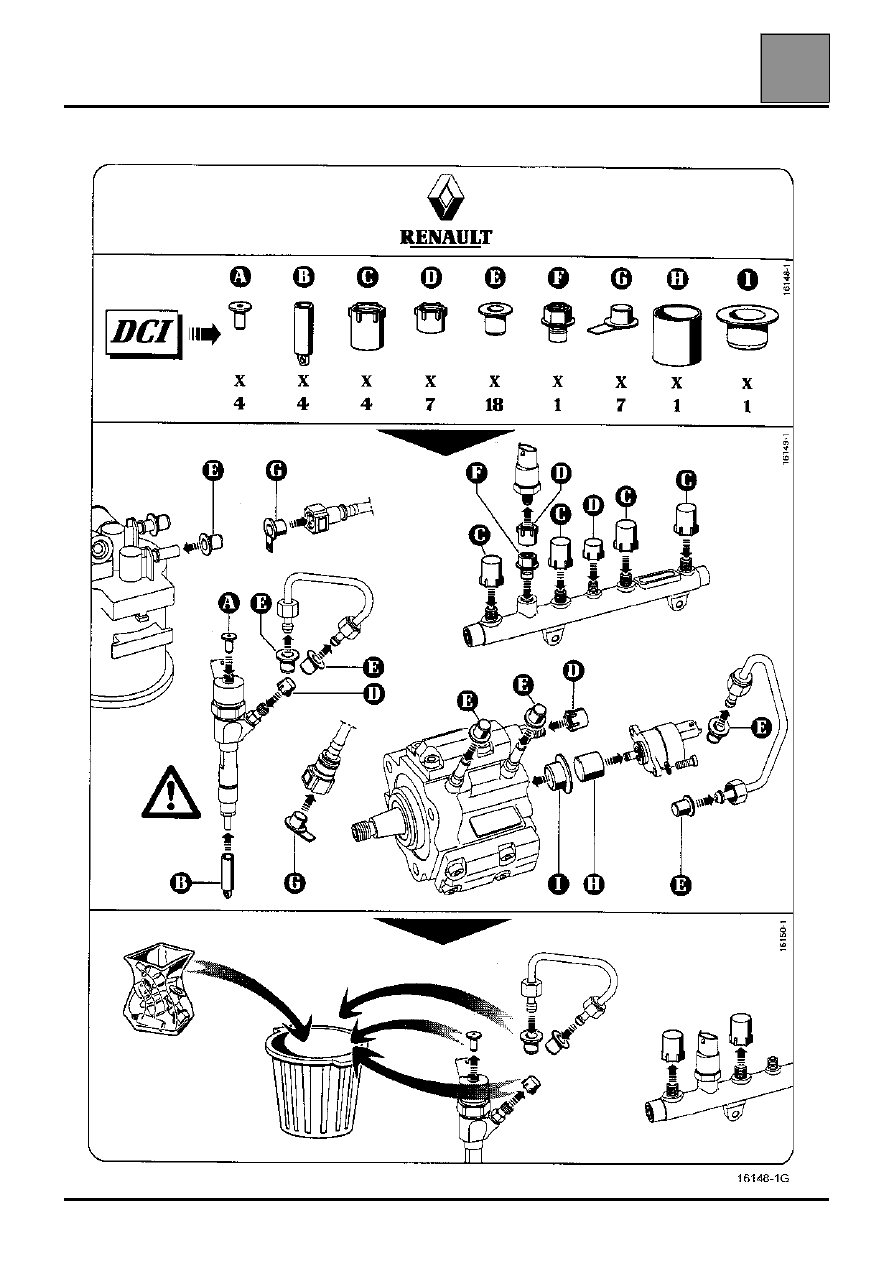

Убедитесь в наличии запаса заглушек для защиты отсоединяемых соединений (комплекты заглушек
имеются на Складах Запасных Частей). Пробки являются одноразовыми. Использованные заглушки
должны выбрасываться (после использования они загрязняются, очисткой их нельзя сделать пригодными
для повторного использования). Неиспользованные заглушки также должны выбрасываться.

●

Убедитесь в наличии пластиковых пакетов с герметичными застежками для хранения демонтированных
деталей. При таком способе хранения вероятность загрязнения деталей снижается. Пакеты также
одноразовые, использованные пакеты выбрасываются.

●

Убедитесь в наличии протирочных салфеток из ткани, не оставляющей волокон (см. каталожные номера
салфеток фирмы SODICAM). Использование тряпок или обычной бумаги для очистки запрещено. Эти
материалы оставляют волокна, загрязняющие топливную систему. Каждая салфетка используется только
один раз.

13-16

ТОПЛИВНАЯ АППАРАТУРА

Указания по соблюдению чистоты

13

13-17

ДВИГАТЕЛЬ

F9Q

УКАЗАНИЯ ПО ОЧИСТКЕ ДЕТАЛЕЙ ПЕРЕД ЛЮБЫМ РАЗЪЕДИНЕНИЕМ ТОПЛИВОПРОВОДОВ

●

При каждом выполнении работ используйте свежий разбавитель (использованный разбавитель содержит
загрязнения) Наливайте разбавитель только в чистую емкость.

●

При каждом выполнении работ используйте чистую и пригодную для данной работы кисть (кисть не должна
оставлять волосков).

●

Очищайте с помощью кисти и растворителя отсоединяемые штуцерные соединения.

●

Продуйте очищенные поверхности сжатым воздухом (инструмент, рабочий стол и детали, штуцеры и места
установки элементов системы впрыска.). Убедитесь в отсутствии волосков от кисти.

●

Мойте руки перед выполнением работ и при необходимости во время выполнения работ.

●

При выполнении работ в защитных перчатках надевайте на кожаные перчатки резиновые (имеются на
складах фирмы SODICAM).

ПРАВИЛА, СОБЛЮДАЕМЫЕ В ХОДЕ ВЫПОЛНЕНИЯ РАБОТ

●

Сразу же после отсоединения топливопроводов обязательно заглушите отверстия, через которые могут
попасть загрязнения. Необходимые для этого заглушки имеются на складе запасных частей. Повторное
использование заглушек запрещено.

●

Герметично закрывайте пакет, даже если вскоре его придется снова открыть. Окружающий воздух является
одним из факторов загрязнения.

●

Любой снятый элемент системы впрыска после заглушения отверстий должен храниться в герметичном
пластиковом пакете.

●

После отсоединения топливопроводов использование в целях очистки кисточек, растворителя,
направленной струи сжатого воздуха, ёршиков, обычных тряпок категорически запрещено. Применение
указанных способов очистки может привести к попаданию загрязнений в систему.

●

В случае замены какого-либо элемента на новый, вынимать его из упаковки следует непосредственно
перед установкой на автомобиль.

ТОПЛИВНАЯ АППАРАТУРА

Указания по соблюдению чистоты

13

13-18
