ПОДГОТОВКА РАБОЧЕЙ СМЕСИ

Передний выпускной коллектор

12

12-23

ДВИГАТЕЛЬ

L7X

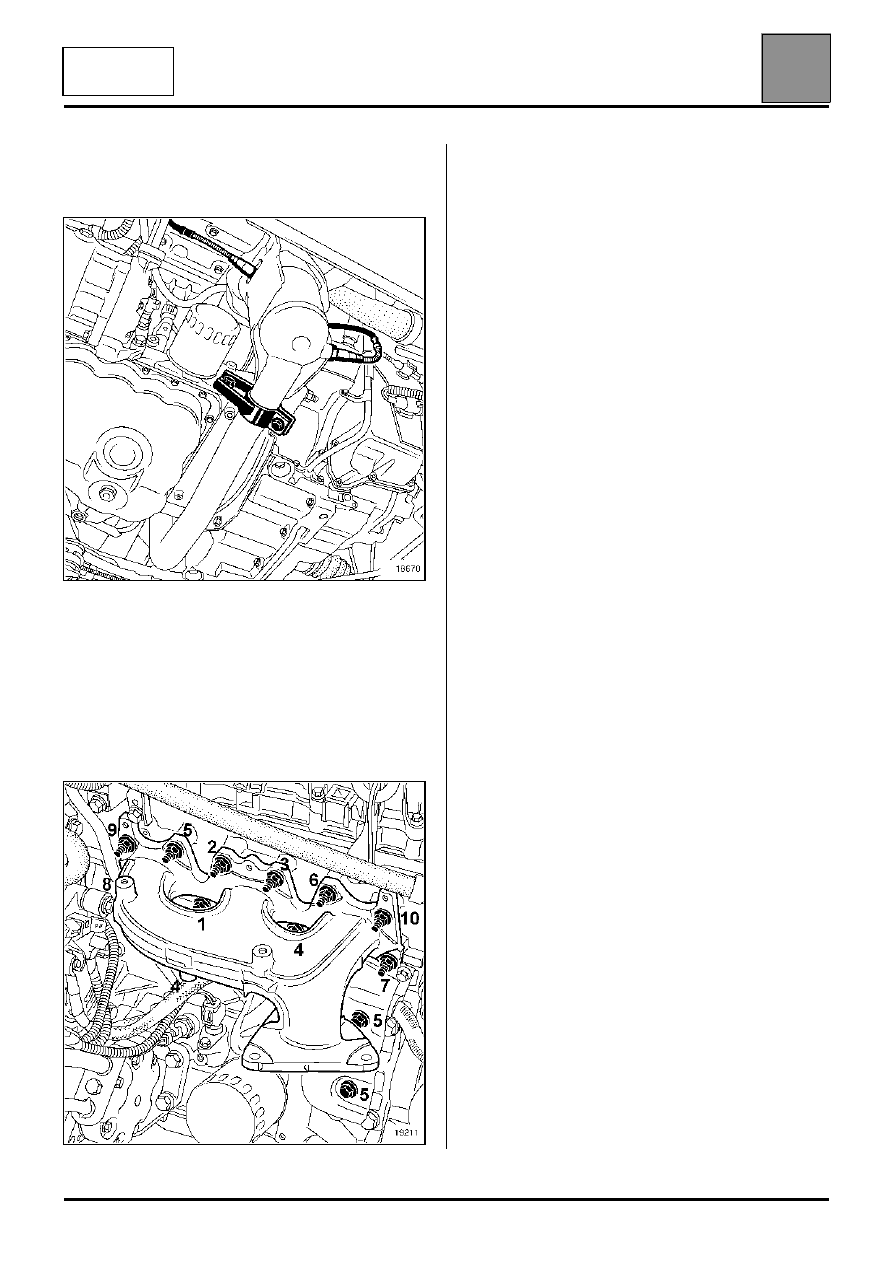

Передний выпускной коллектор

Снимите болт крепления подкоса
предварительного каталитического
нейтрализатора

Отведите в сторону предварительный
каталитический нейтрализатор, чтобы получить
доступ к выпускному коллектору.

Снимите:
– нижний тепловой экран выпускного коллектора

(4),

– тепловой экран стартера (5),
– выпускной коллектор.

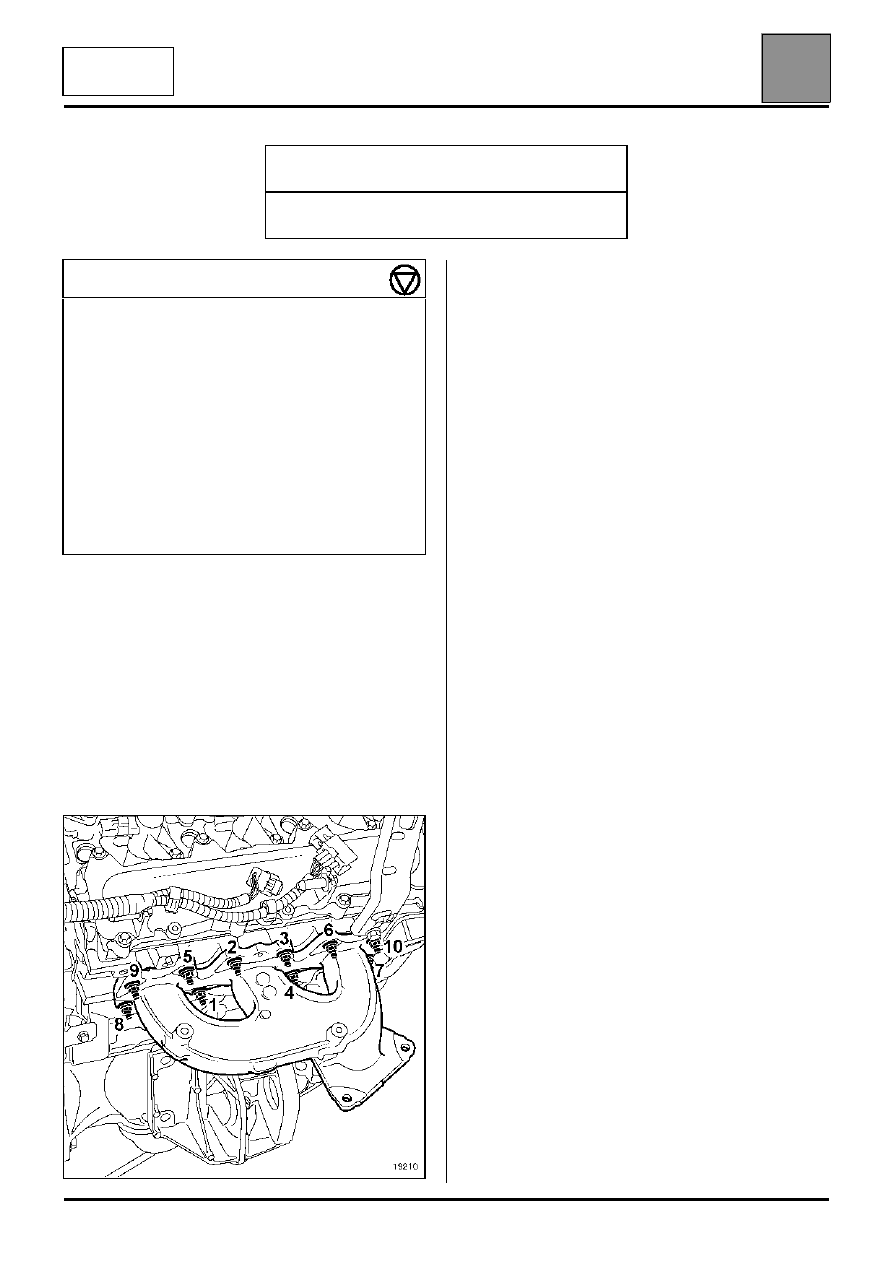

УСТАНОВКА

Замените прокладки новыми.

Установка производится в порядке, обратном
снятию, соблюдая моменты и порядок затяжки гаек
шпилек крепления коллектора.

18670

ПОДГОТОВКА РАБОЧЕЙ СМЕСИ

Задний выпускной коллектор

12

12-24

ДВИГАТЕЛЬ

L7X

Задний выпускной коллектор

СНЯТИЕ

Для снятия выпускного коллектора заднего ряда
цилиндров необходимо снятие заднего
предварительного каталитического
нейтрализатора (см. главу 19 Система выпуска
отработавших газов, "Предварительный
каталитический нейтрализатор заднего ряда
цилиндров").

Снимите:
– гайки шпилек крепления коллектора,
– коллектор.

УСТАНОВКА

Замените прокладки новыми.

Установка производится в порядке, обратном
снятию, соблюдая моменты и порядок затяжки гаек
шпилек крепления коллектора.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Mot.  1495

Приспособление для снятия и
установки кислородного датчика

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Гайки шпилек крепления фланца
переднего выпускного коллектора

2,1

Гайки шпилек крепления заднего
выпускного коллектора

2,1

Гайки шпилек крепления подкоса
предварительного каталитического
нейтрализатора

2,1

Болт крепления подкоса
предварительного каталитического
нейтрализатора

2,1

Гайки шпилек крепления коллектора

предварительная затяжка
затяжка

1
3

ПОДГОТОВКА РАБОЧЕЙ СМЕСИ

Коллекторы

12

12-25

ДВИГАТЕЛЬ

F9Q

Коллекторы

СНЯТИЕ

ПРИМЕЧАНИЕ: для снятия коллекторов
необходимо снять турбокомпрессор (см. главу 12
"Турбонаддув"). Впускной и выпускной
коллекторы отдельно снять нельзя.

Отсоедините:
– аккумуляторную батарею,
– трубку подвода воздуха от корпуса заслонки

остановки двигателя,

– электромагнитный клапан рециркуляции

отработавших газов.

Снимите:
– болт (1) крепления корпуса погружного

подогревателя и отведите его в сторону.

– корпус заслонки остановки двигателя (2),
– разъем электромагнитного клапана

рециркуляции отработавших газов (5).

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Шпилька крепления коллектора

0,8

Гайка крепления коллектора

2,8

Болт крепления клапана рециркуляции
отработавших газов

0,8

Болт крепления корпуса заслонки
остановки двигателя

0,8

18984

ПОДГОТОВКА РАБОЧЕЙ СМЕСИ

Коллекторы

12

12-26

ДВИГАТЕЛЬ

F9Q

Коллекторы

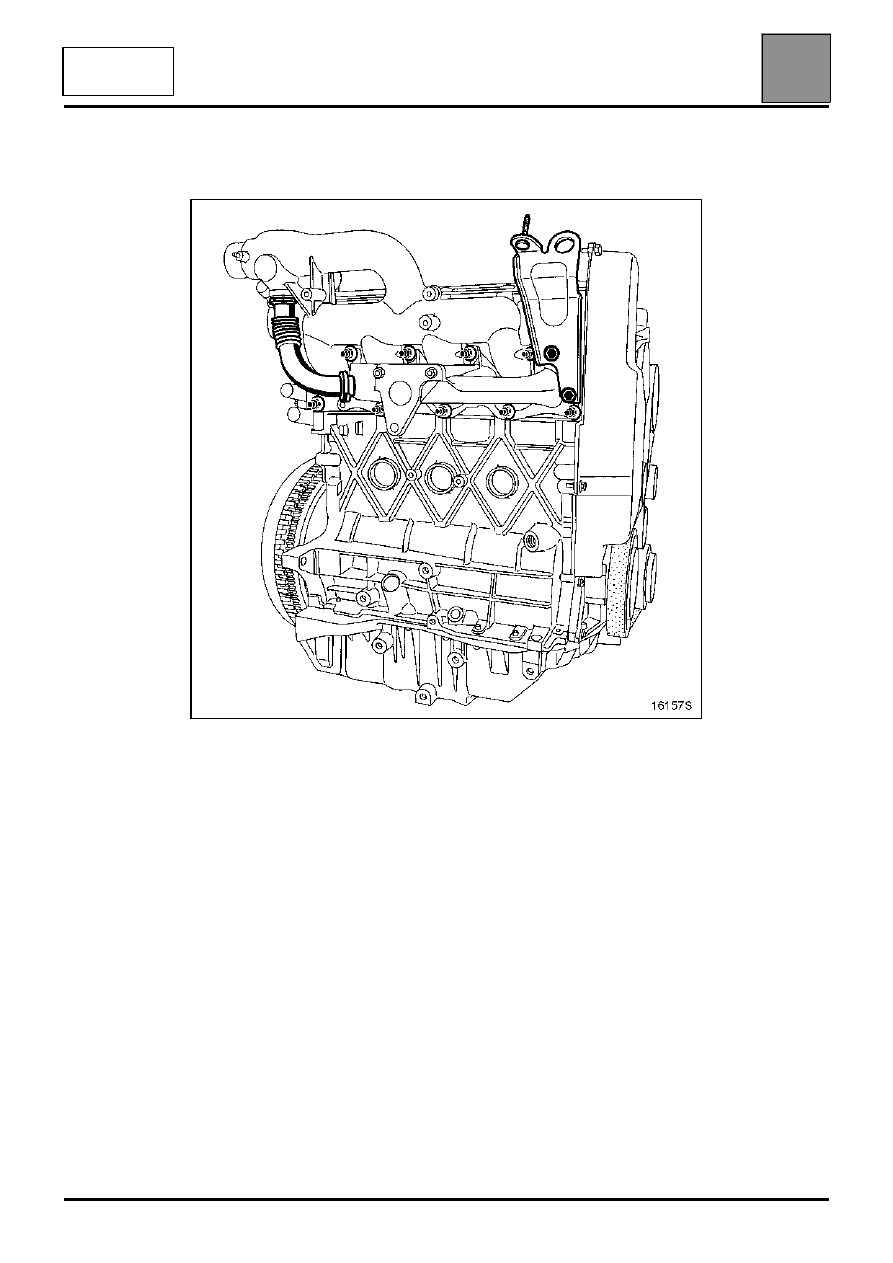

Отсоедините шланг системы рециркуляции отработавших газов и
снимите подъемную проушину.
