ПОДГОТОВКА РАБОЧЕЙ СМЕСИ

Воздушный коллектор

12

12-19

ДВИГАТЕЛЬ

L7X

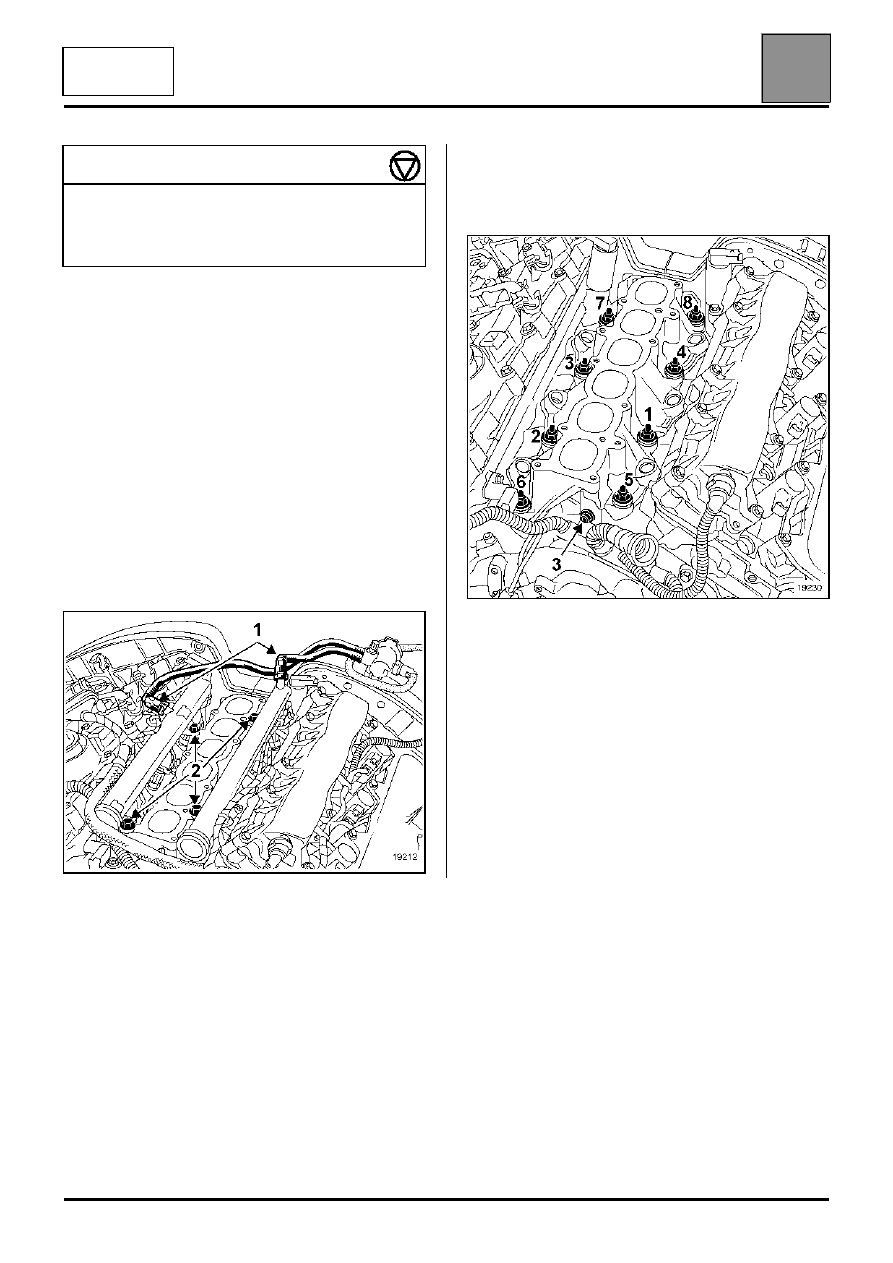

Воздушный коллектор

СНЯТИЕ

Отключите аккумуляторную батарею.

Снимите впускной коллектор (см. главу 12
Подготовка рабочей смеси "Блок дроссельной
заслонки с сервоприводом").

Отсоедините подающие топливопроводы (1) от
обеих топливораспределительных рамп, будьте
осторожны, т.к. там находится топливо.

Снимите:
– болты (2) крепления топливораспределительных

рамп,

– обе топливораспределительные рампы.

– болт (3) крепления трубок системы вентиляции

картера,

– гайки шпилек крепления впускного коллектора,
– впускной коллектор.

УСТАНОВКА

Замените уплотнительную прокладку.

Установка производится в порядке, обратном
снятию, соблюдая момент и порядок затяжки гаек
шпилек крепления впускного коллектора.

МОМЕНТ ЗАТЯЖКИ, даН.м

Гайки шпилек крепления воздушного
коллектора

предварительная затяжка
затяжка

0,5
1

ПОДГОТОВКА РАБОЧЕЙ СМЕСИ

Выпускной коллектор

12

12-20

ДВИГАТЕЛИ

K4M и F4P

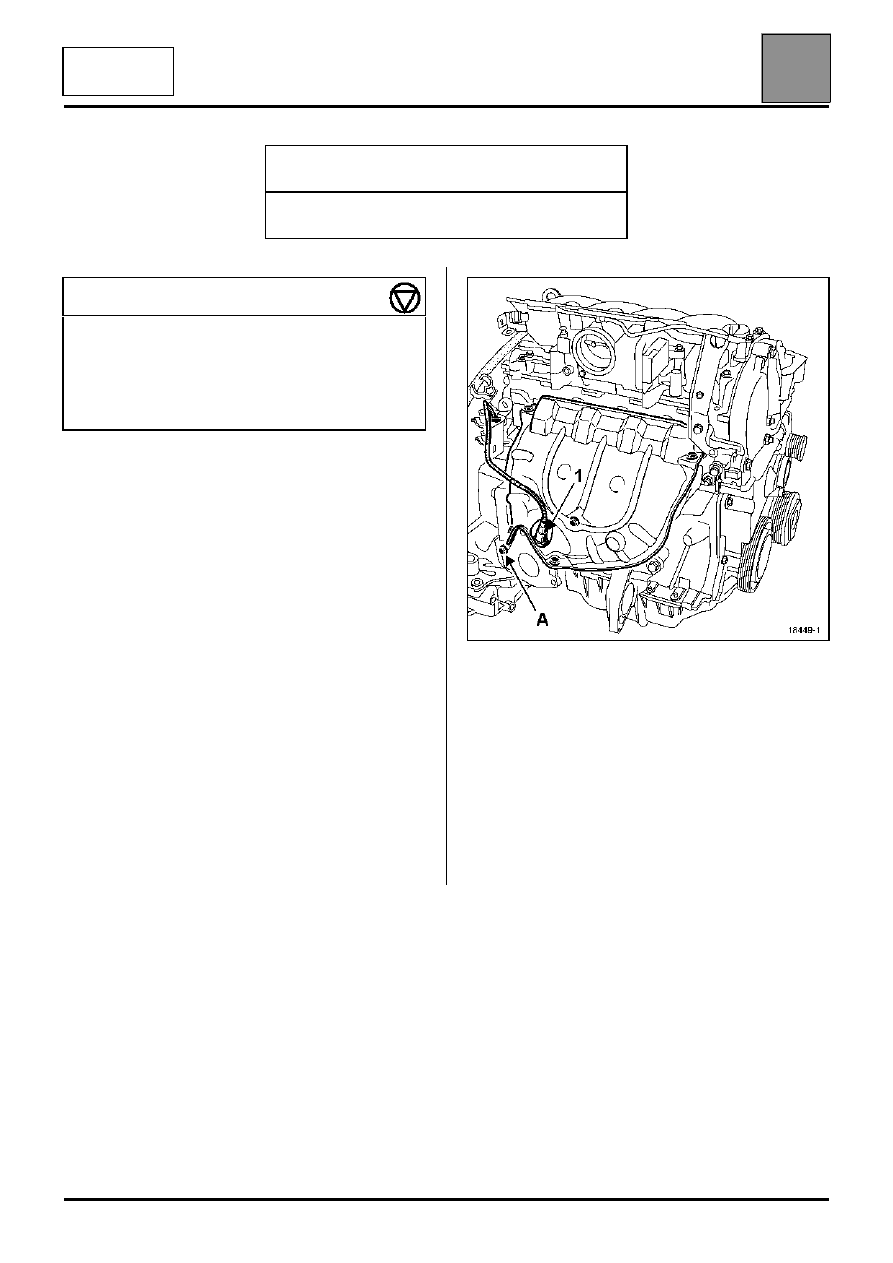

Выпускной коллектор

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отключите аккумуляторную батарею.

Снимите корпус воздушного фильтра (см. главу 12
Подготовка рабочей смеси "Воздушный тракт
двигателя").

Отсоедините колодку проводов и снимите
кислородный датчик (1) с помощью
приспособления Mot. 1495.

Извлеките верхний тепловой экран выпускного
коллектора.

Снимите подкос (A) между выпускным коллектором
и картером коробки передач.

Отсоедините приемную трубу системы выпуска
отработавших газов.

Отведите каталитический нейтрализатор.

Установите подкладку на подрамник, чтобы
поддержать приемную трубу системы выпуска и не
допустить повреждения шланга. Если это
произойдет, то каталитический нейтрализатор
подлежит замене.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Mot.  1495

Приспособление для снятия и
установки кислородного датчика

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Кислородные датчики

4,5

Гайки шпилек крепления коллектора

1

Болт крепления теплового экрана

1

Гайка фланца с тремя точками крепления 2

18449-1

ПОДГОТОВКА РАБОЧЕЙ СМЕСИ

Выпускной коллектор

12

12-21

ДВИГАТЕЛИ

K4M и F4P

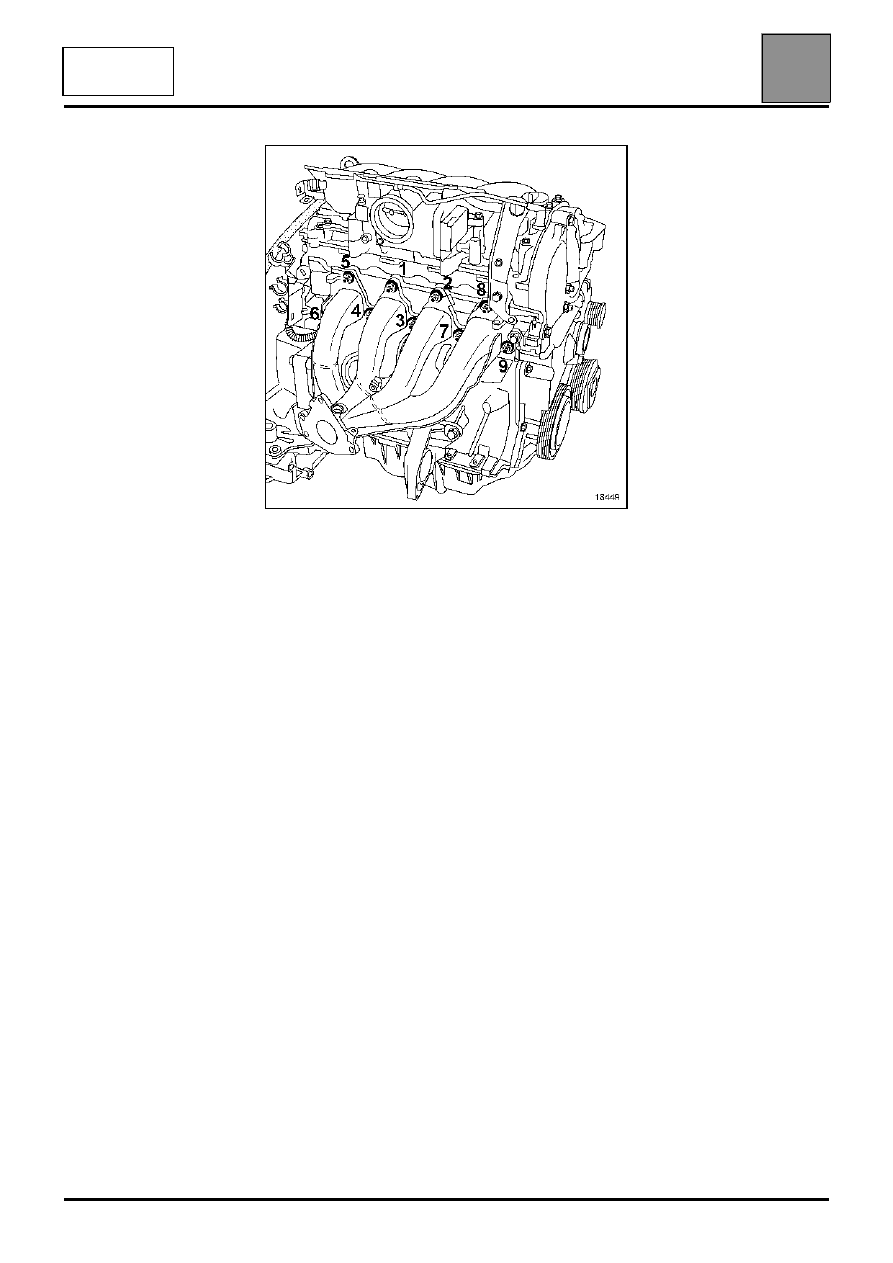

Выпускной коллектор

Снимите гайки шпилек крепления выпускного
коллектора.

Высвободите коллектор, поворачивая его
примерно на 45

°°°°

, затем извлеките его в правую

сторону.

Снимите нижний тепловой экран.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Соблюдайте порядок и момент затяжки гаек
шпилек крепления коллектора.

Замените прокладки коллектора и гаек фланца с
трехточечным креплением, а также гайки шпилек
крепления коллектора.

18449

ПОДГОТОВКА РАБОЧЕЙ СМЕСИ

Передний выпускной коллектор

12

12-22

ДВИГАТЕЛЬ

L7X

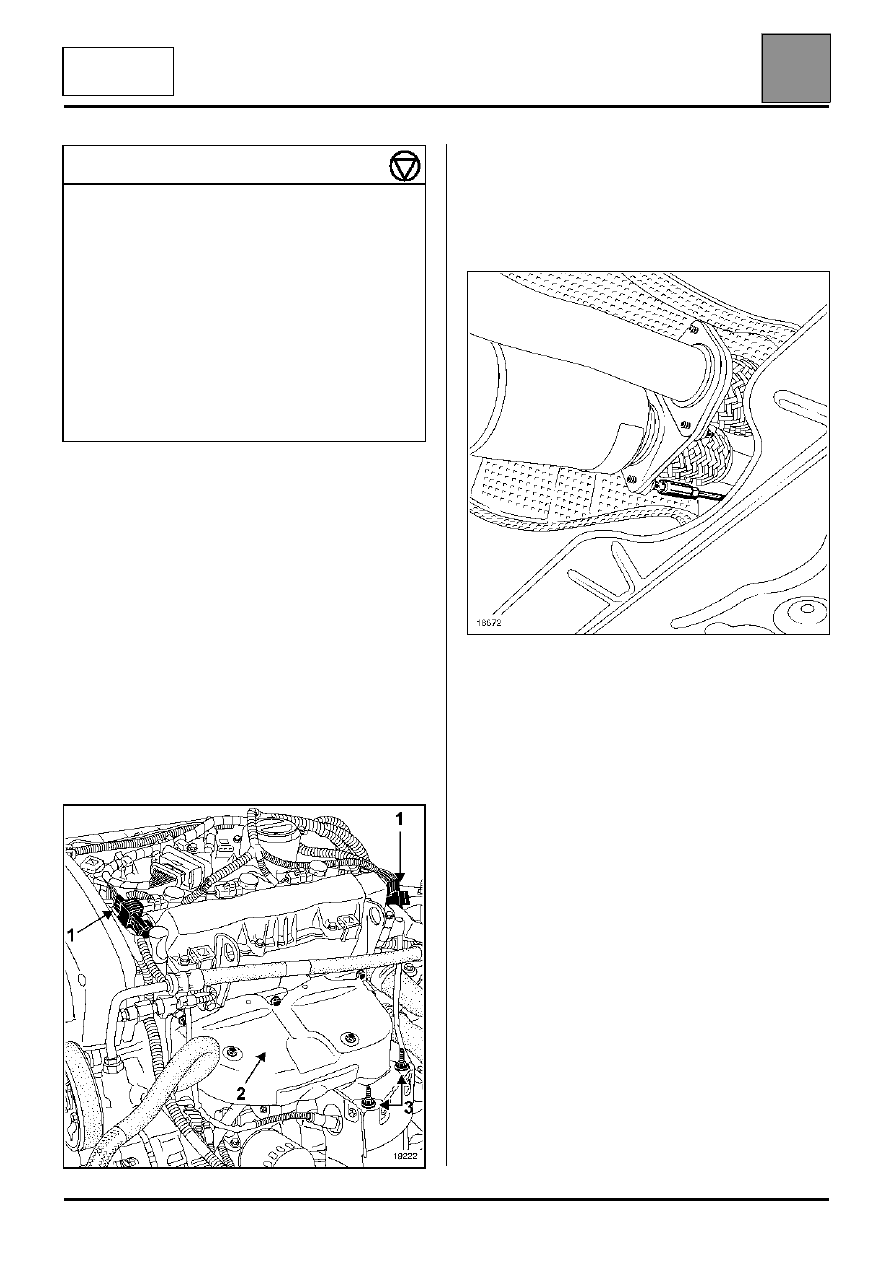

Передний выпускной коллектор

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отключите аккумуляторную батарею.

Снимите:
– обтекатель под двигателем,
– верхнюю крышку двигателя.

Отсоедините разъемы (1) кислородных датчиков.

Снимите:
– тепловой экран (2) коллектора,
– гайки (3) шпилек крепления фланца на выпускном

коллекторе.

Отверните насколько возможно четыре гайки
шпилек крепления фланца каталитического
нейтрализатора и предварительного
каталитического нейтрализатора, вставив
инструмент через подрамник с помощью
нескольких удлинителей.

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Гайки шпилек крепления фланца
переднего выпускного коллектора

2,1

Болт крепления подкоса
предварительного каталитического
нейтрализатора

2,1

Гайки шпилек крепления фланца
каталитического нейтрализатора и
предварительного каталитического
нейтрализатора

2,1

Гайки шпилек крепления коллектора

предварительная затяжка
затяжка

1
3

18672
