ПОДГОТОВКА РАБОЧЕЙ СМЕСИ

Корпус воздушного фильтра

12

12-11

ДВИГАТЕЛИ

K4M и F4P

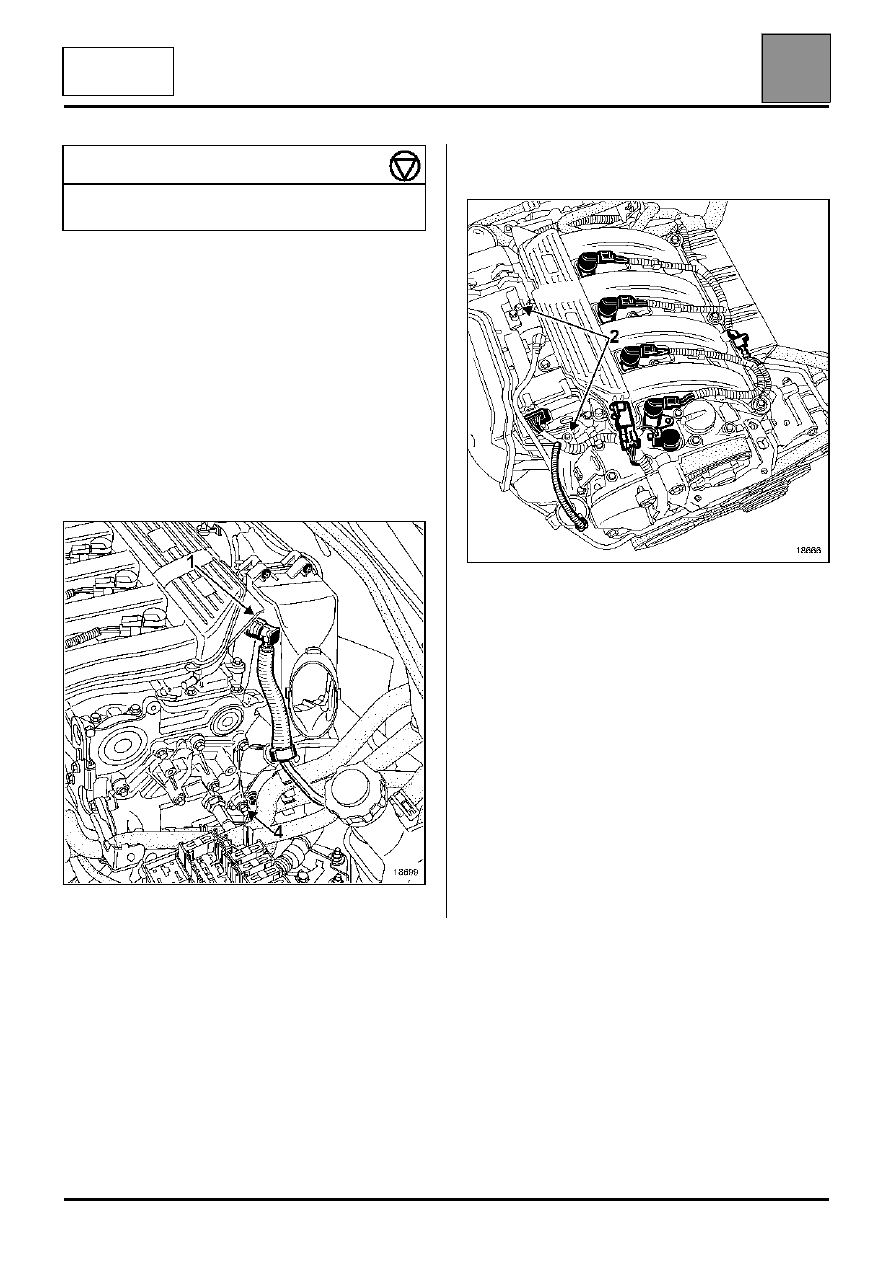

Корпус воздушного фильтра

СНЯТИЕ

Отключите аккумуляторную батарею.

Снимите глушитель шума впуска.

Отсоедините шланг отбора разрежения вакуумного
усилителя тормозов (1) (со стороны коллектора).

Снимите:
– лапку крепления (4) разъема кислородного

датчика, чтобы облегчить прохождение корпуса
воздушного фильтра.

– воздушный фильтр,

– болты (2) крепления корпуса воздушного

фильтра.

МОМЕНТ ЗАТЯЖКИ, даН.м

Болт крепления корпуса воздушного
фильтра

0,9

18699

18666

ПОДГОТОВКА РАБОЧЕЙ СМЕСИ

Корпус воздушного фильтра

12

12-12

ДВИГАТЕЛИ

K4M и F4P

Корпус воздушного фильтра

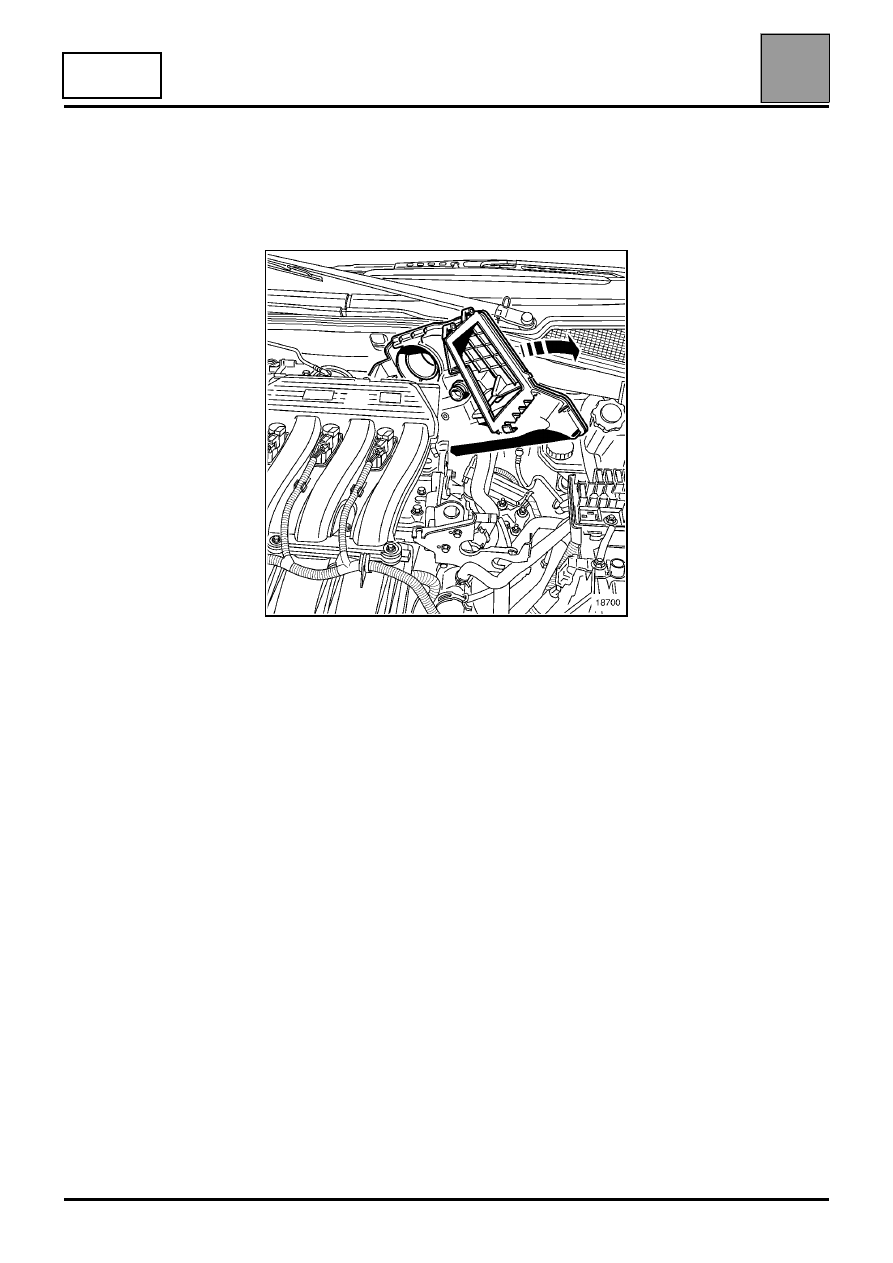

Сдвиньте корпус воздушного фильтра вправо,
чтобы извлечь его.
Корпус воздушного фильтра может пройти между
проемом ветрового окна, двигателем и вакуумным
усилителем тормозов.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Затяните болты крепления, соблюдая момент
затяжки.

ПРИМЕЧАНИЕ: примите меры предосторожности,
чтобы не повредить патрубок впускного
коллектора, к которому присоединяется вакуумный
шланг усилителя тормозов. Если патрубок
обломан, то коллектор подлежит замене.

ПОДГОТОВКА РАБОЧЕЙ СМЕСИ

Блок дроссельной заслонки с сервоприводом

12

12-13

ДВИГАТЕЛИ

K4M и F4P

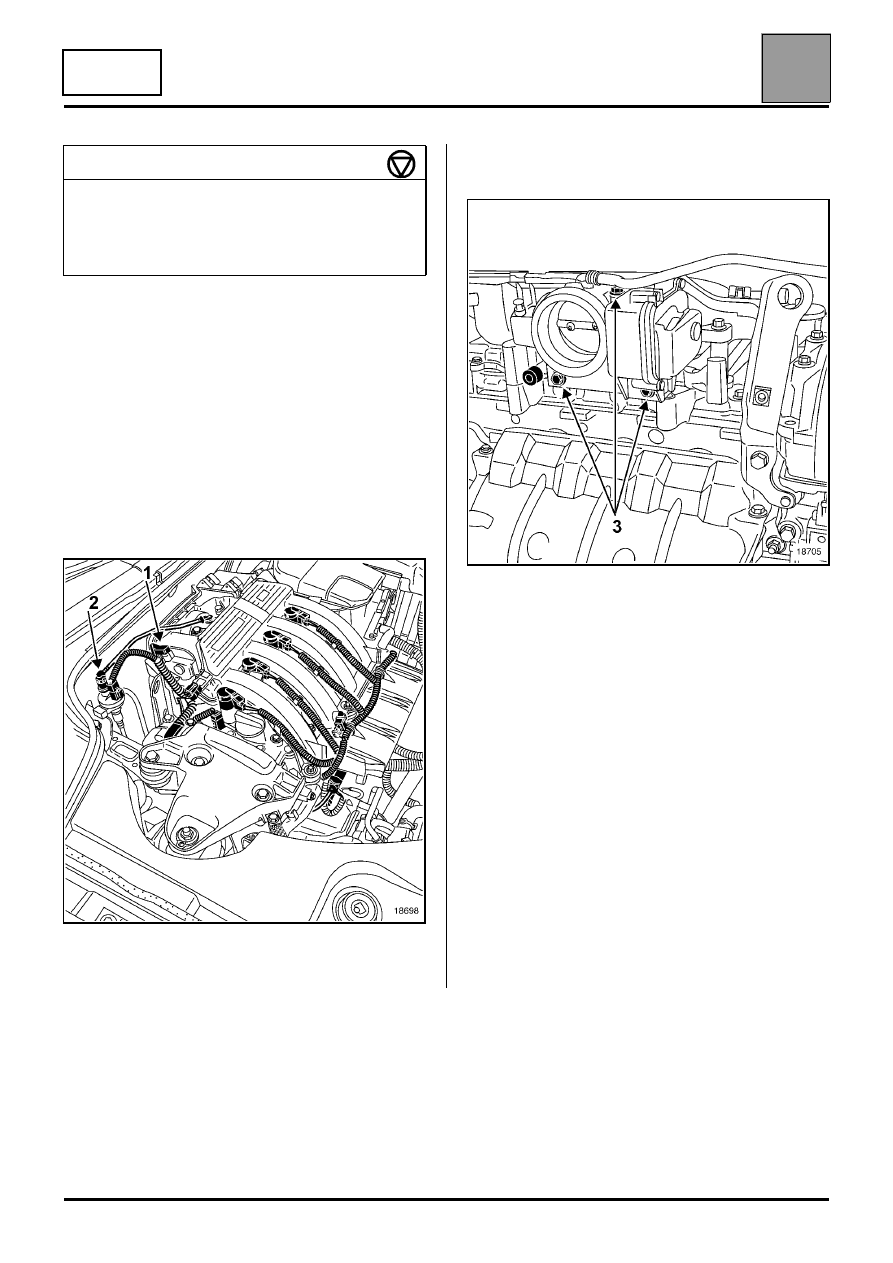

Блок дроссельной заслонки с сервоприводом

СНЯТИЕ БЛОКА ДРОССЕЛЬНОЙ ЗАСЛОНКИ

Отключите аккумуляторную батарею.

Снимите корпус воздушного фильтра (см. главу 12
Подготовка рабочей смеси "Впускной тракт
двигателя").

Отсоедините:
– разъем блока дроссельной заслонки с

сервоприводом (1),

– трубку системы улавливания паров топлива (2) от

электромагнитного клапана продувки адсорбера.

Снимите три болта крепления (3) блока
дроссельной заслонки.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Заменяйте прокладку при каждом снятии блока
дроссельной заслонки. При необходимости
используйте мыльную воду для облегчения
установки прокладки.

Нанесите состав "Frénetanch" на верхний болт
крепления блока дроссельной заслонки с
сервоприводом.

С помощью диагностического прибора удалить из
ЗУ запрограммированные значения.

При установке карточки в считывающем устройстве
в 2-е фиксированное положение блок дроссельной
заслонки должен выполнить цикл
программирования минимального и максимального
углов открытия заслонки.

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Болт крепления блока дроссельной
заслонки

0,6

Болт крепления корпуса воздушного
фильтра

0,9

ПОДГОТОВКА РАБОЧЕЙ СМЕСИ

Блок дроссельной заслонки с сервоприводом

12

12-14

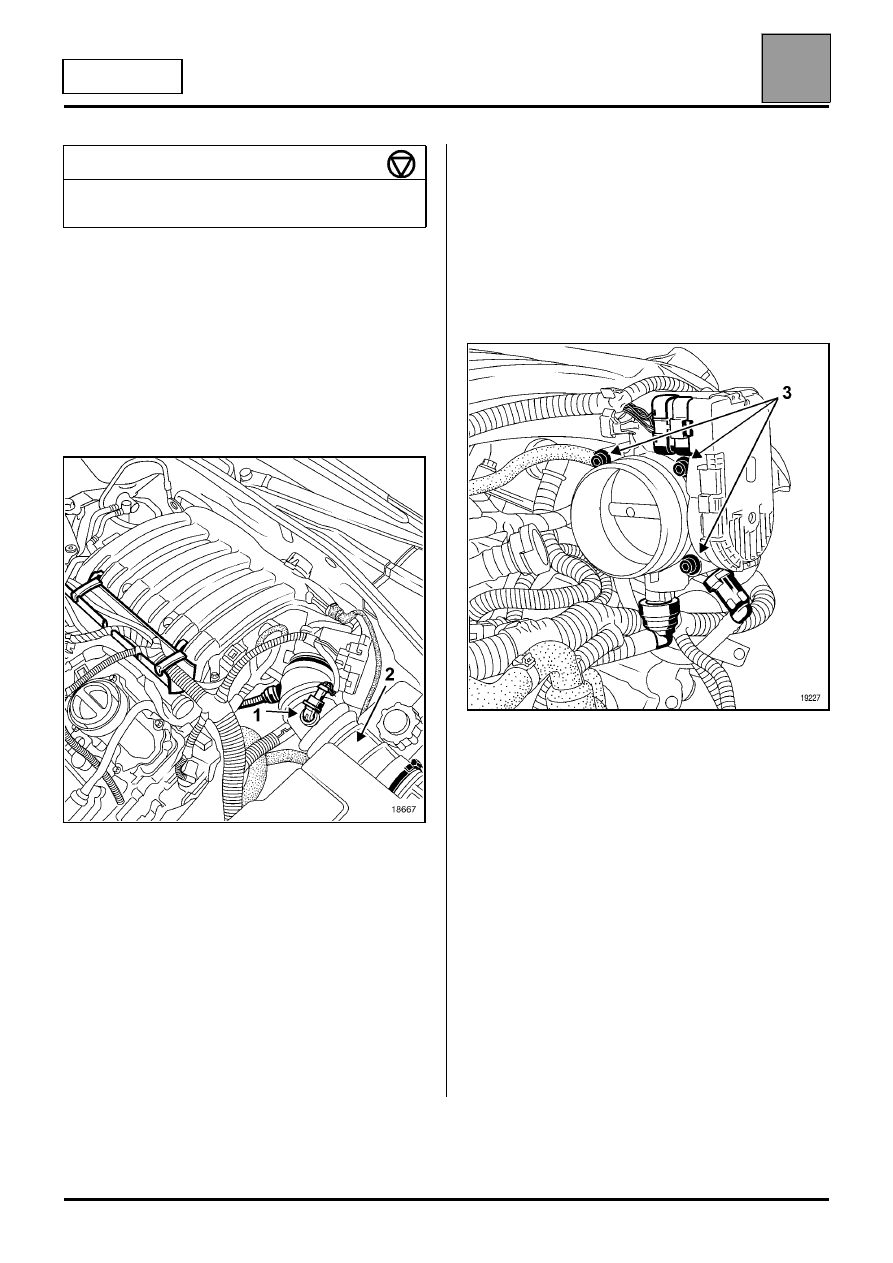

ДВИГАТЕЛЬ L7X

СНЯТИЕ

Отключите аккумуляторную батарею.

Снимите верхнюю крышку двигателя.

Отсоедините колодку проводов от датчика
температуры воздуха (1).

Снимите воздухопровод (2).

Отсоедините:
– колодку проводов от блока дроссельной заслонки

с сервоприводом,

– два трубопровода, находящихся под блоком

дроссельной заслонки с сервоприводом.

Снимите:
– четыре болта (3) крепления блока дроссельной

заслонки с сервоприводом,

– блок дроссельной заслонки с сервоприводом.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Заменяйте прокладку при каждом снятии блока
дроссельной заслонки.

После замены блока дроссельной заслонки
выполните цикл перепрограммирования
минимального и максимального углов открытия
заслонки. Для этого:
– установите карточку в считывающем устройстве

во 2-е фиксированное положение не менее чем
на 5 секунд,

– установите карточку в считывающем устройстве

в 1-е фиксированное положение и дождитесь
окончания цикла самопитания ЭБУ (3 минуты),

– запустите двигатель и дайте ему поработать на

холостом ходу в течении 1 минуты.

МОМЕНТ ЗАТЯЖКИ, даН.м

Болт крепления блока дроссельной
заслонки

1,3
