Renault Laguna II. Руководство - часть 49

ПОДГОТОВКА РАБОЧЕЙ СМЕСИ

Глушитель шума впуска

12

ДВИГАТЕЛИ

K4M и F4P

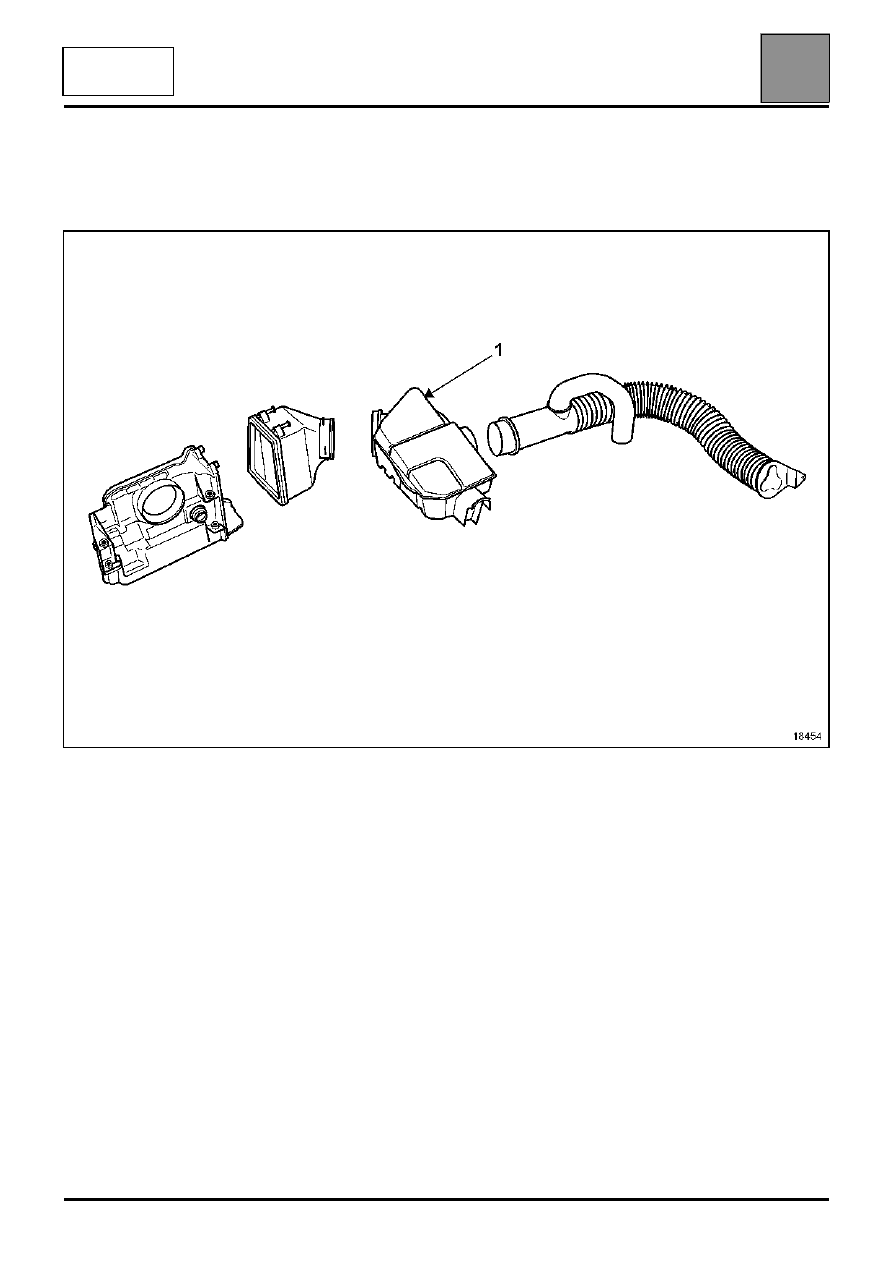

Глушитель шума впуска

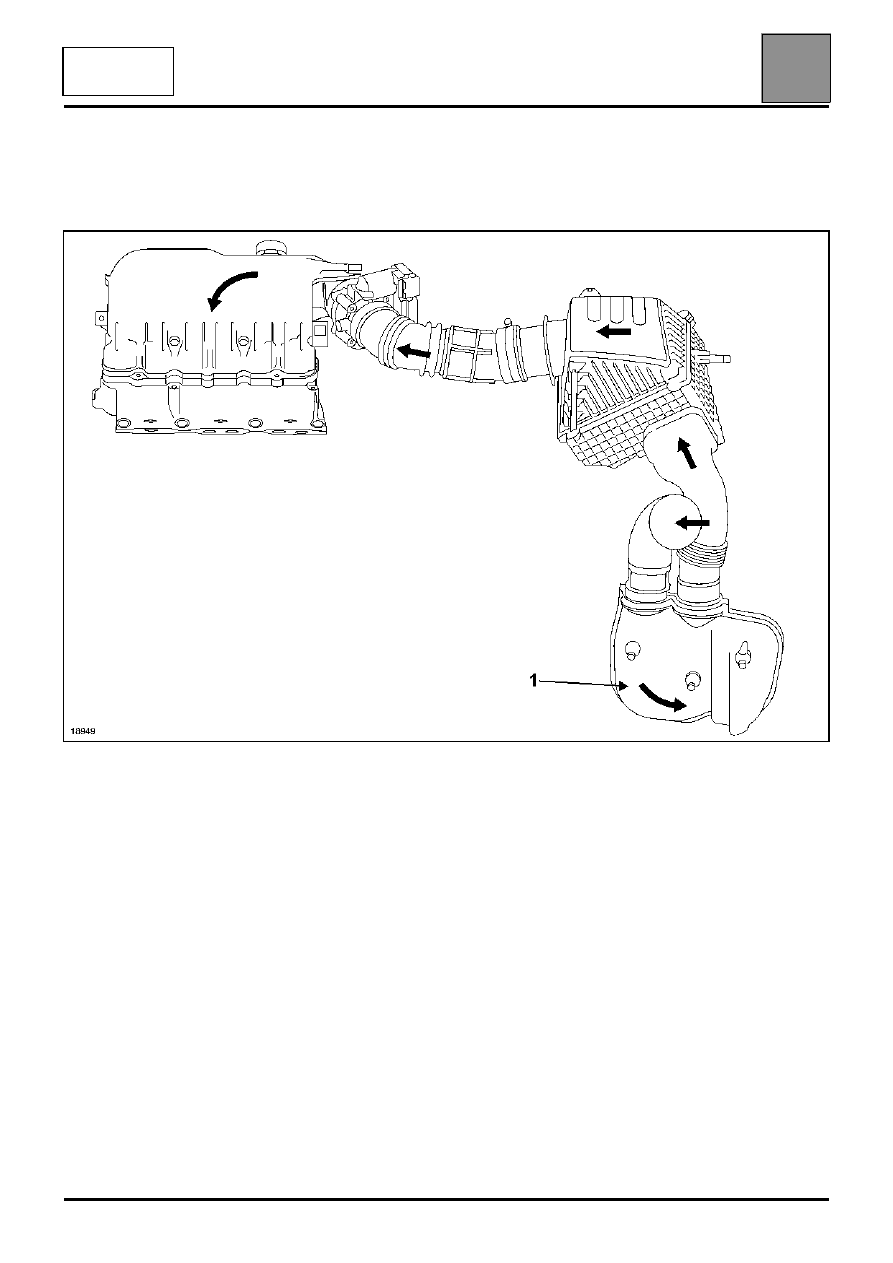

Во впускной тракт включен глушитель шума впуска (1), обеспечивающий поглощение некоторых волн
давления и снижение шума впуска.

12-7

ПОДГОТОВКА РАБОЧЕЙ СМЕСИ

Глушитель шума впуска

12

12-8

ДВИГАТЕЛЬ

L7X

Во впускной тракт включен глушитель шума впуска (1), обеспечивающий поглощение некоторых волн
давления и снижение шума впуска.

18949

ПОДГОТОВКА РАБОЧЕЙ СМЕСИ

Впускной тракт двигателя

12

12-9

ДВИГАТЕЛЬ

F9Q

Впускной тракт двигателя

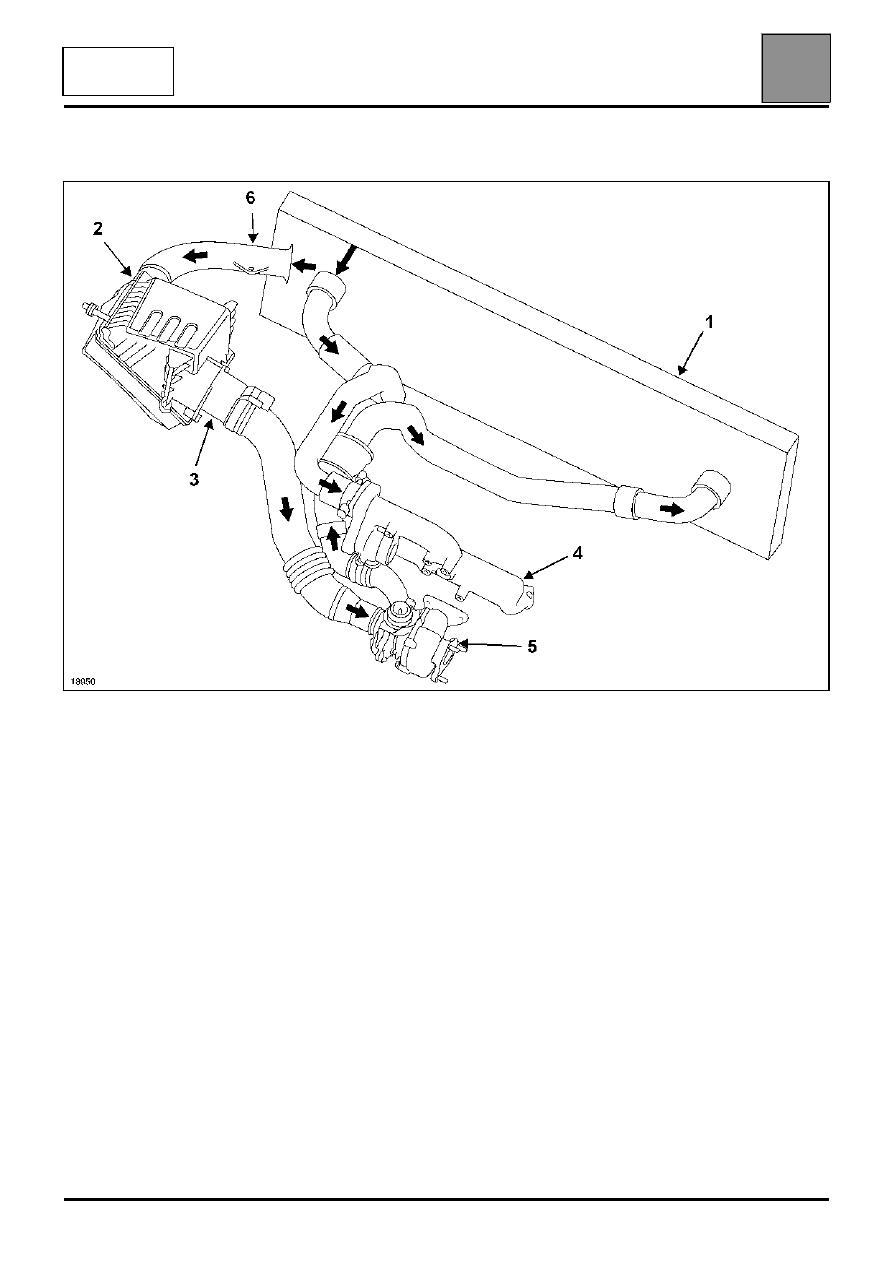

СХЕМА СИСТЕМЫ ВПУСКА ВОЗДУХА

1. Воздухо-воздушный охладитель
2. Воздушный фильтр
3. Датчик массового расхода воздуха
4. Впускной коллектор
5. Турбокомпрессор
6. Воздухозаборник

18950

ПОДГОТОВКА РАБОЧЕЙ СМЕСИ

Воздушный фильтр

12

12-10

Воздушный фильтр

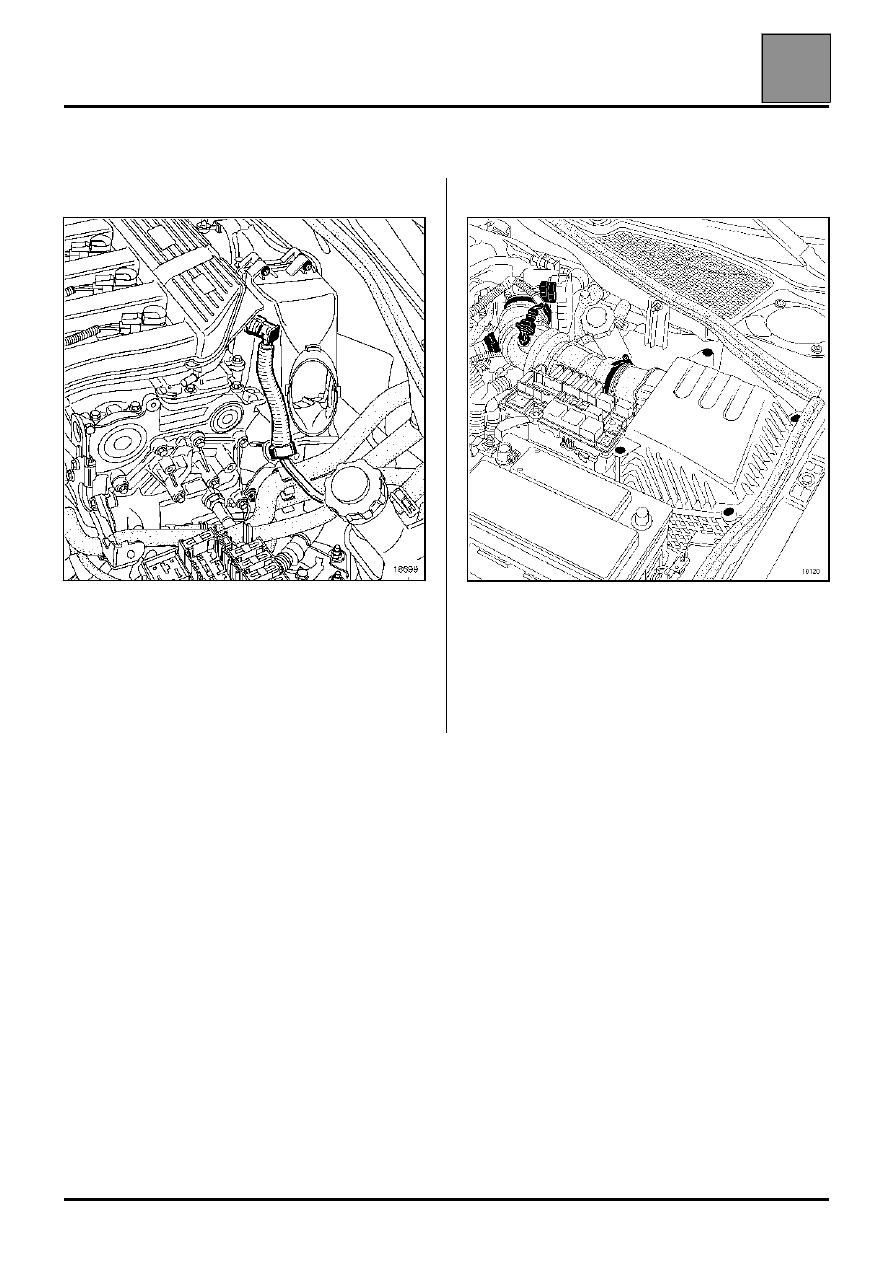

ЗАМЕНА ФИЛЬТРУЮЩЕГО ЭЛЕМЕНТА

ДВИГАТЕЛИ F4P И K4M

Снимите:
– глушитель шума впуска и отсоедините шланг

отбора разрежения вакуумного усилителя
тормозов (со стороны коллектора),

– два болта крепления крышки воздушного

фильтра, чтобы получить доступ к
фильтрующему элементу.

ДВИГАТЕЛИ L7X И F9Q

Снимите четыре болта крепления крышки
воздушного фильтра, чтобы получить доступ к
фильтрующему элементу.

18699S
