ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11

11-43

ДВИГАТЕЛИ

F4P - K4M

УСТАНОВКА

При разборке и сборка головки блока
цилиндров, соблюдайте следующие правила:

– обязательно выполните перезаправку

гидравлические толкатели, т.к. рабочая
жидкость из толкателей может вытечь, если
они длительное время не работают.

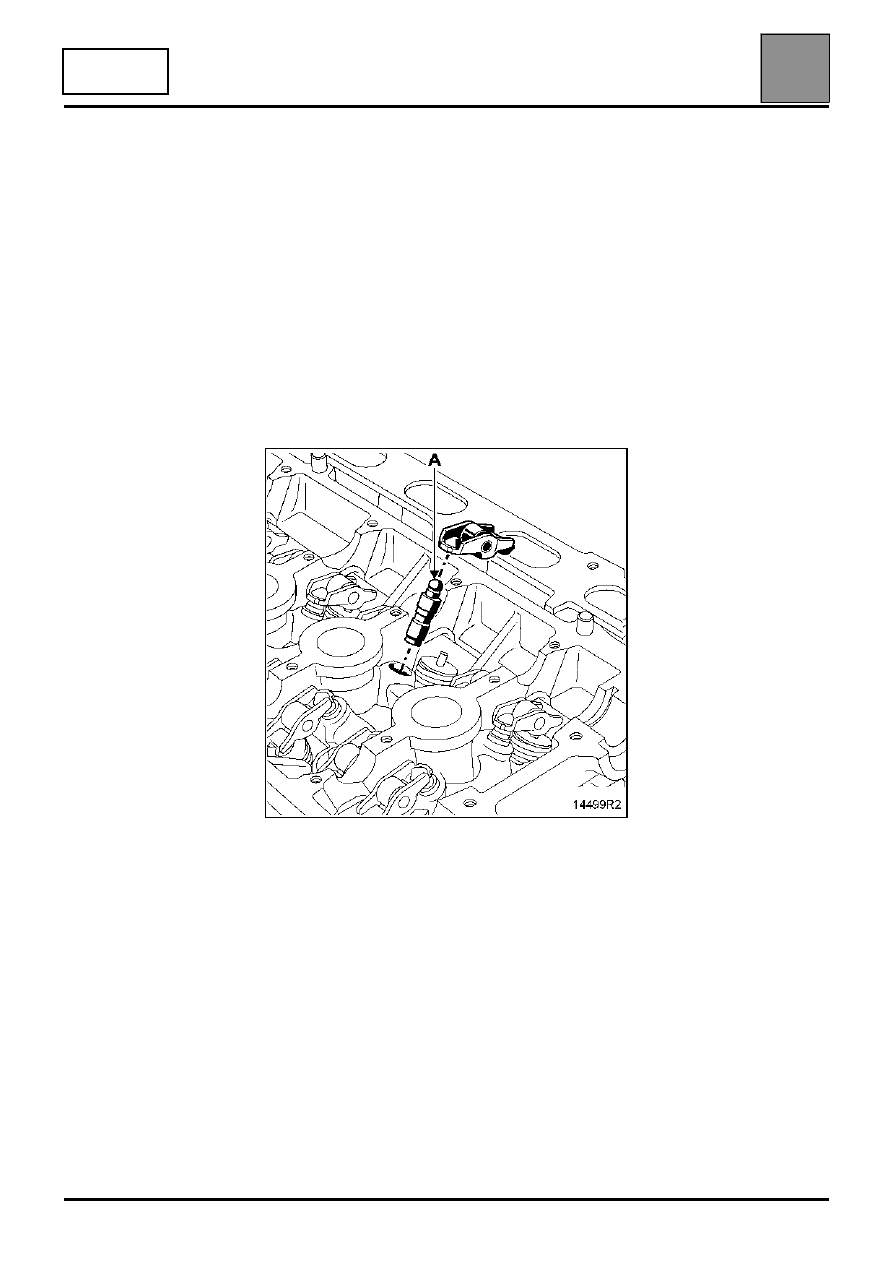

Чтобы убедиться в необходимости
перезаправки, нажмите на верхнюю часть (А)
толкателя большим пальцем, если плунжер
уходит вниз, погрузите толкатель в емкость с
дизельным топливом, затем установите
толкатели.

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11

11-44

ДВИГАТЕЛИ

F4P - K4M

– Проверьте, что:

●

тепловой экран системы выпуска отработавших газов надежно закреплен между кислородным
датчиком и коллектором (чтобы избежать перегрева, который может повлечь за собой
разрушение разъема верхнего кислородного датчика),

●

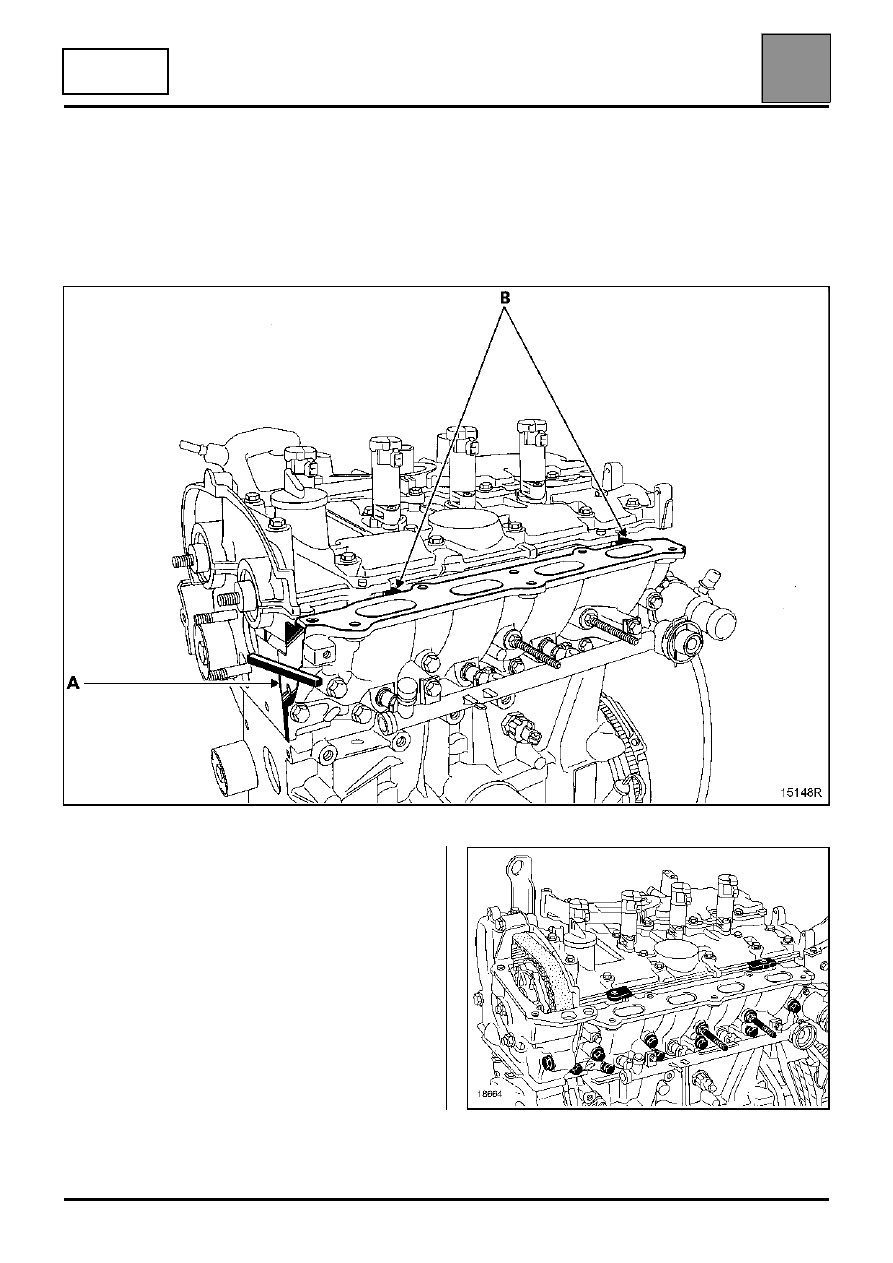

нижний впускной коллектор выровнен (А) с головкой блока цилиндров (со стороны привода ГРМ),
убедившись, что выступы (B) соприкасаются с выступами крышки головки блока цилиндров.

Затяжка болтов крепления нижнего впускного
коллектора производится моментом 2,1 даН.м.

Установите поршни на половину хода, чтобы
исключить соприкосновение с клапанами при
установке распределительных валов.

Установите прокладку головки блока цилиндров,
затем головку блока цилиндров.

Выполните проверку болтов крепления, затем
затяните болты крепления головки блока
цилиндров (см. главу 07 "Затяжка болтов
крепления головки блока цилиндров").

18664

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11

11-45

ДВИГАТЕЛИ

F4P - K4M

Установите:
– коромысла клапанов,
– распределительные валы, смазав маслом

подшипники.

ВНИМАНИЕ: не наносите масло на
привалочную плоскость крышки головки блока
цилиндров.

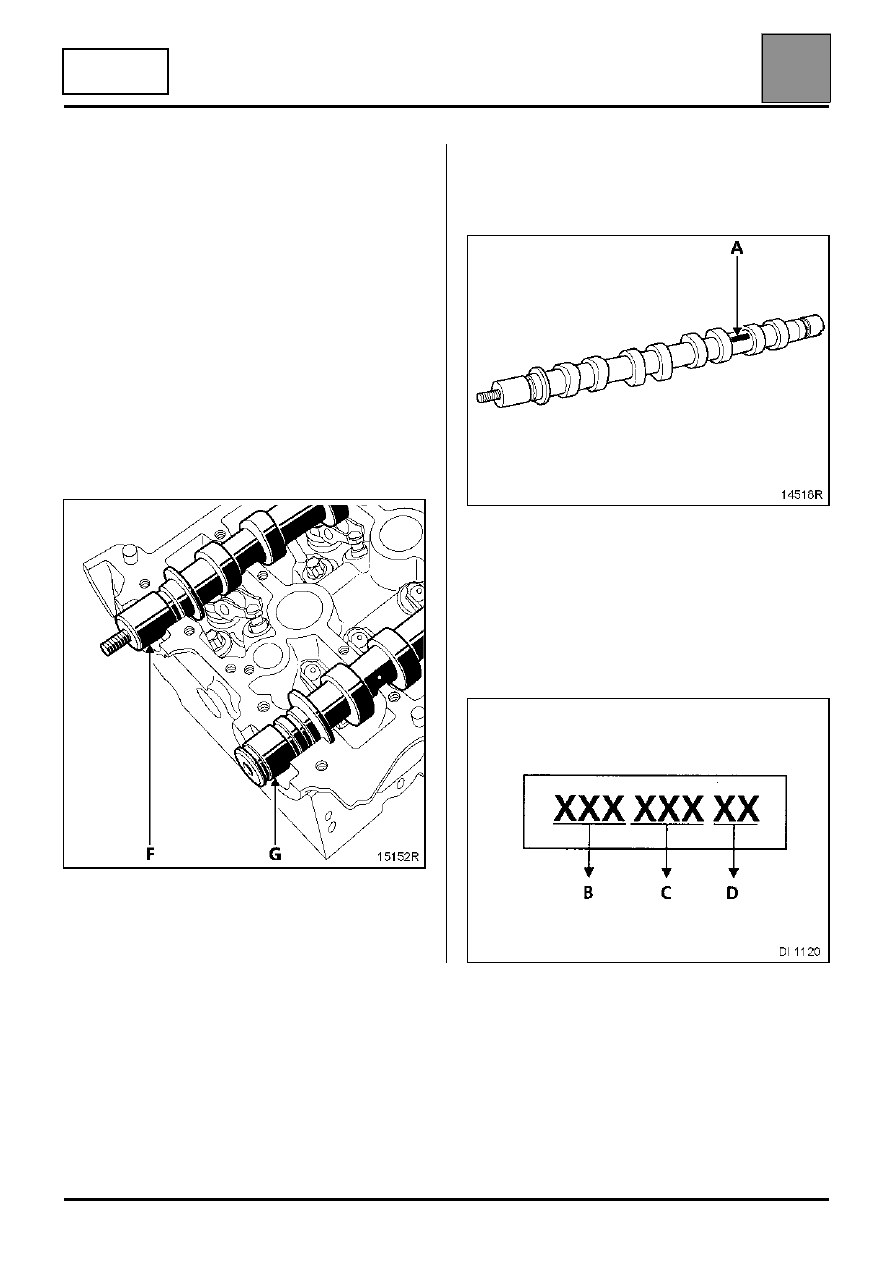

Двигатель F4P

Распределительные валы различаются
креплениями шкивов.

Деталь креплений шкивов:

Двигатель K4M

Распределительные валы идентифицируются
маркировкой (A).

Деталь маркировки:
– метки (B) и (C) предназначены только для

поставщика,

– метка (D) служит для идентификации

распределительных валов:
AM = Распределительный вал впускных клапанов
EM = Распределительный вал выпускных
клапанов

F

G

распределительный вал выпускных
клапанов
распределительный вал впускных клапанов

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11

11-46

ДВИГАТЕЛИ

F4P - K4M

ПРИМЕЧАНИЕ: привалочные плоскости
должны быть чистыми, сухими и не
замасленными (не оставляйте следов от
пальцев).

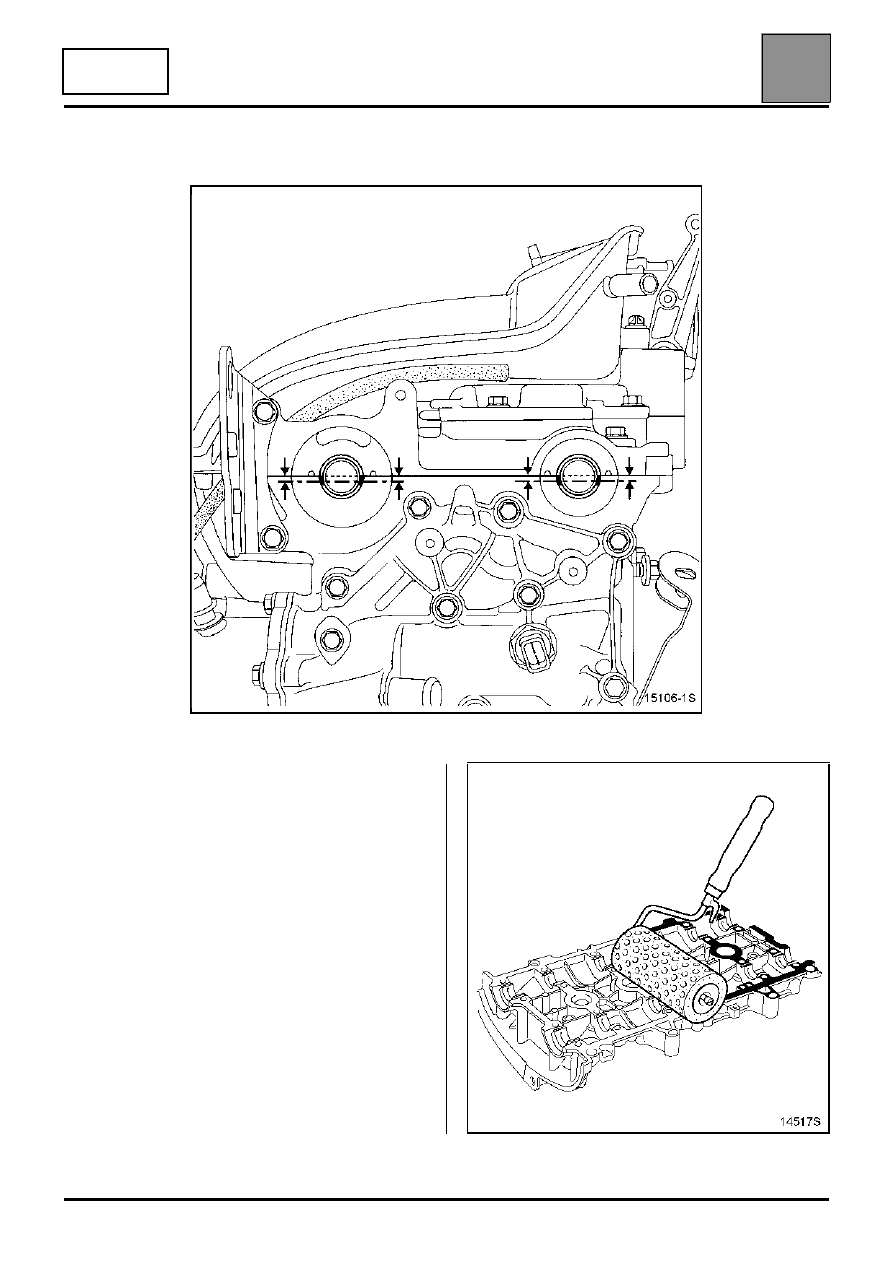

Нанесите с помощью валика (для малярных работ)
состав Loctite 518 на привалочную плоскость
крышки головки блока цилиндров, пока она не
станет красноватого цвета.

Установите пазы распределительных валов, как показано на рисунке
ниже:
