ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11

11-39

ДВИГАТЕЛИ

F4P - K4M

– разъем кислородного датчика каталитического

нейтрализатора,

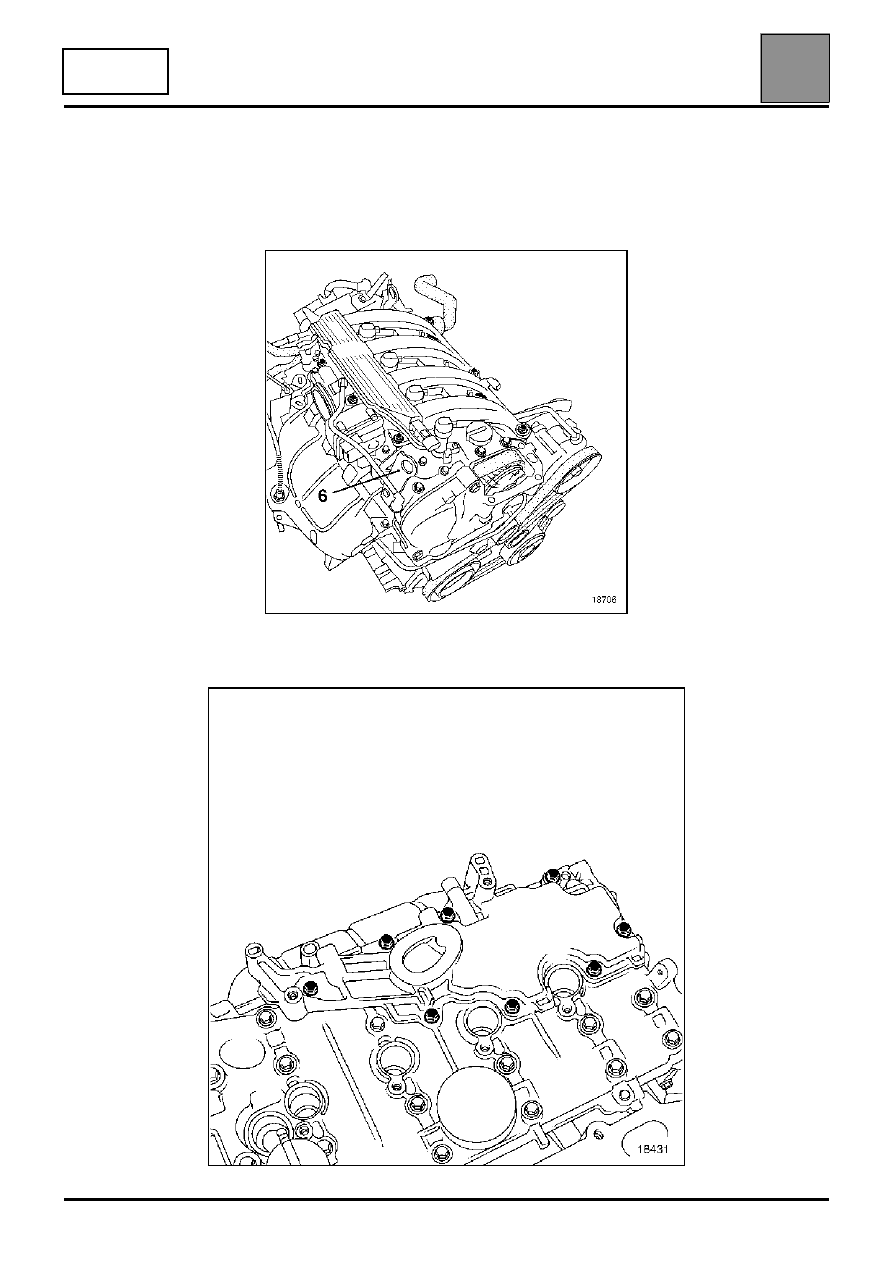

– подъемную проушину (6),
– впускной коллектор,

– катушки зажигания,
– маслоотстойник,

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11

11-40

ДВИГАТЕЛИ

F4P - K4M

– подъемную проушину со стороны маховика двигателя,

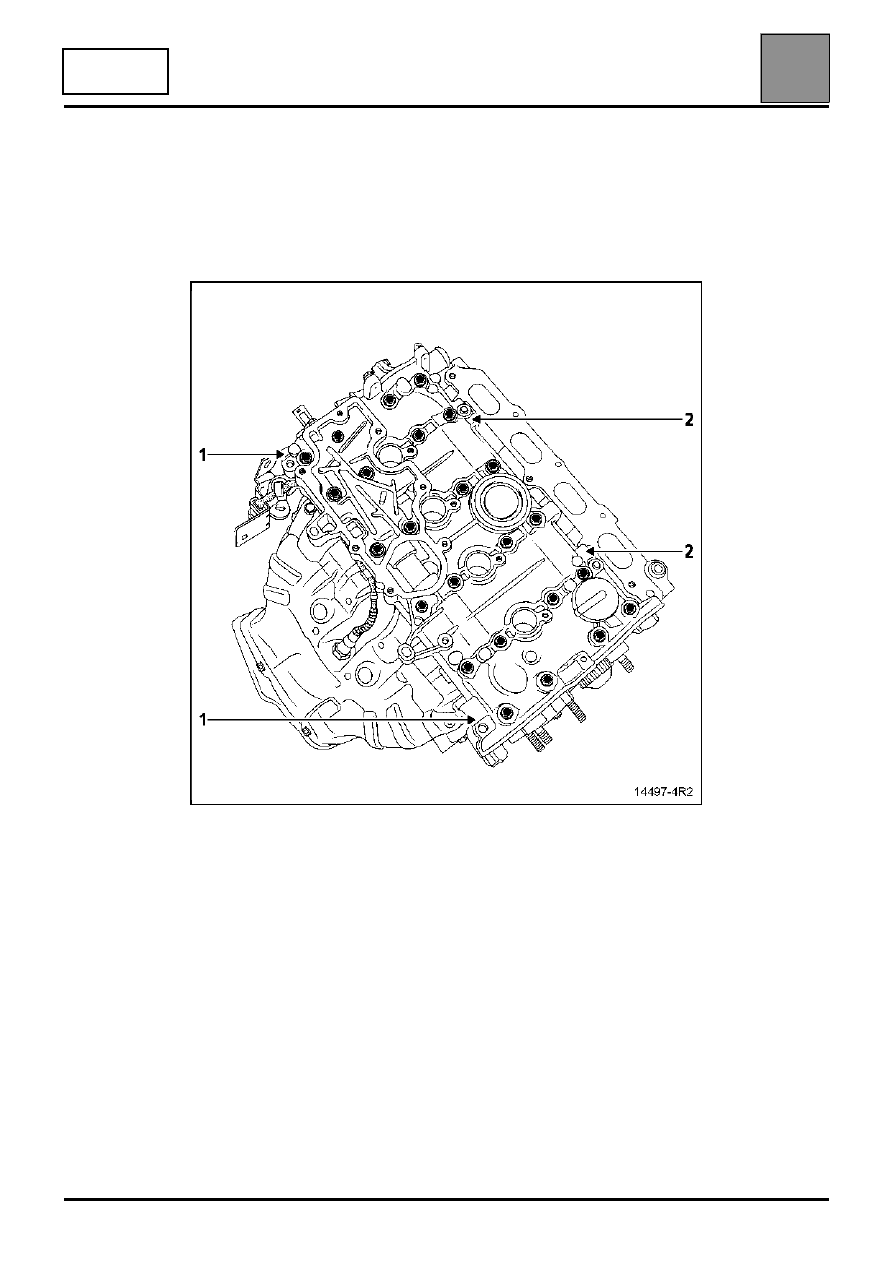

– болты крепления крышки головки блока цилиндров, затем отделите

головку блока в вертикальном направлении, ударяя по
"проушинам" в точках (1) бронзовой выколоткой и используя
отвертку в качестве рычага в точках (2) (оберните отвертку, чтобы не
повредить алюминиевые поверхности).

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11

11-41

ДВИГАТЕЛИ

F4P - K4M

– распределительные валы и коромысла клапанов,
– шланги от блока термостата, расположенного на

трубопроводе отвода охлаждающей жидкости из
головки блока цилиндров, и колодку проводов от
датчика температуры охлаждающей жидкости,

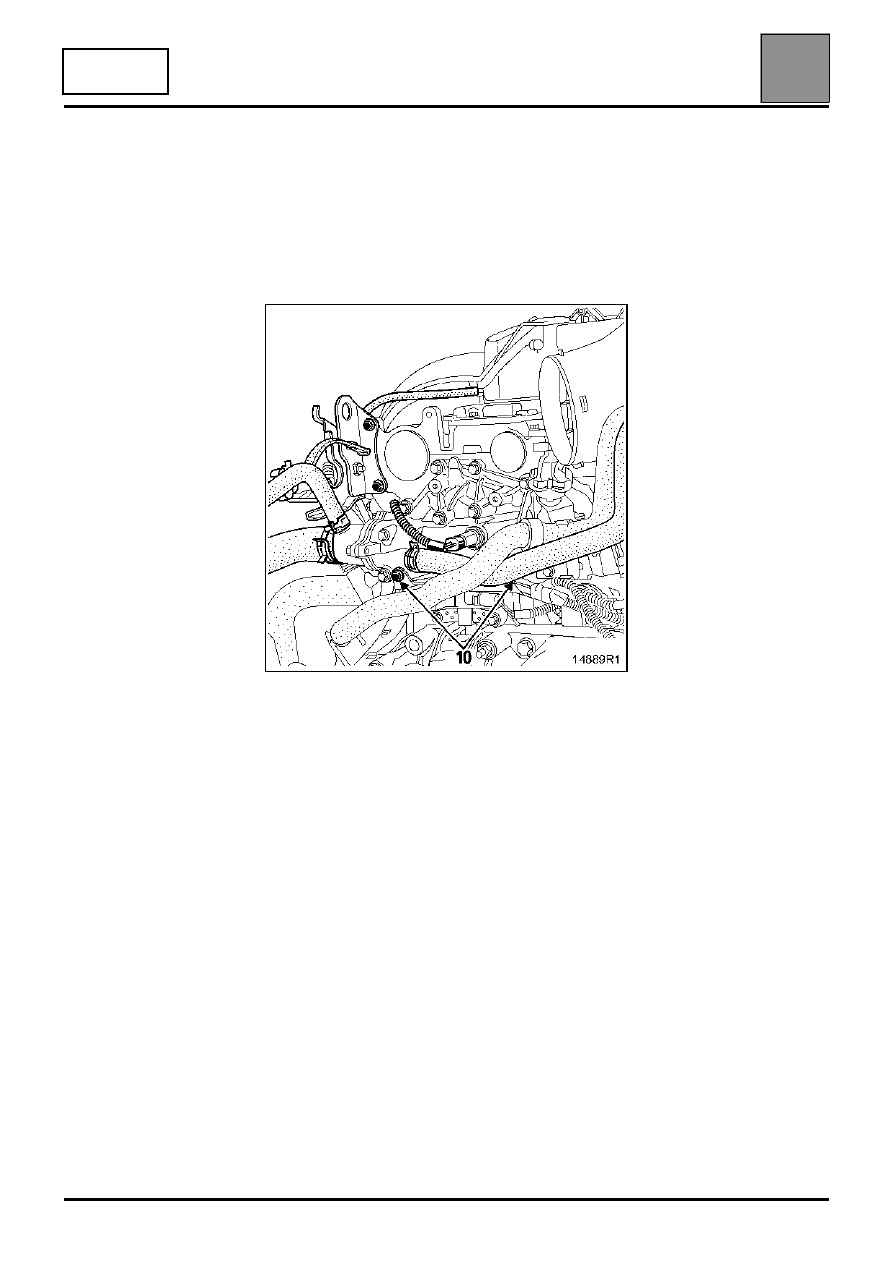

– болты крепления держателя жгута проводов в

точках (10),

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11

11-42

ДВИГАТЕЛИ

F4P - K4M

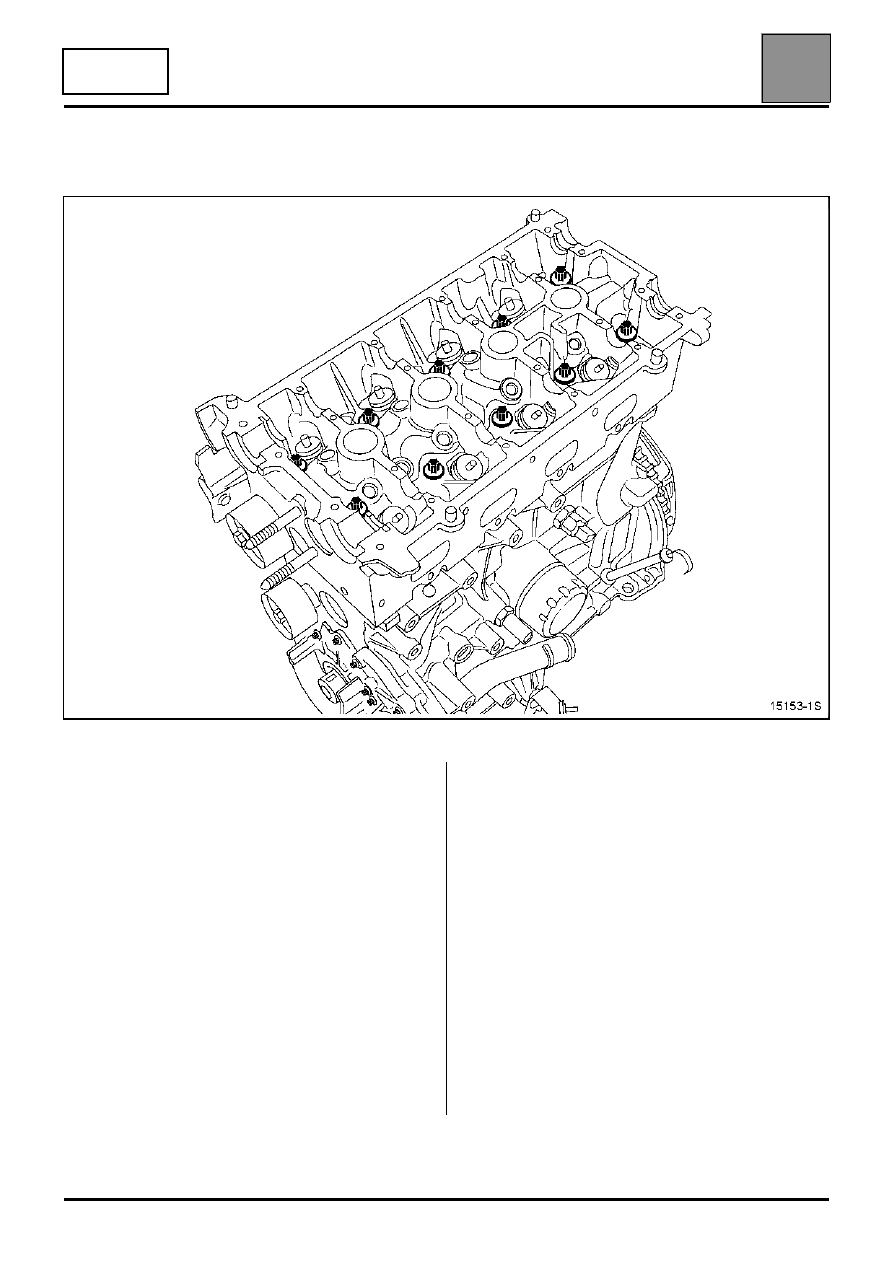

– головку блока цилиндров.

ОЧИСТКА

Категорически запрещено очищать скребками
привалочные поверхности алюминиевых
деталей.

Используйте средство Décapjoint, которое
растворяет остатки прокладки.

Указанную ниже операцию рекомендуется
выполнять в защитных перчатках:
Нанесите указанное средство на очищаемую
поверхность, выждите примерно десять минут,
затем удалите средство деревянным шпателем.

При выполнении данной операции необходимо
соблюдать особые предосторожности, чтобы
исключить попадание посторонних частиц в
масляные каналы блока и головки блока.

ПРОВЕРКА ПРИВАЛОЧНОЙ ПОВЕРХНОСТИ

Убедитесь в отсутствии деформации привалочной
плоскости.

Максимально допустимая неплоскостность
сопряженной с блоком цилиндров поверхности
головки цилиндров: 0,05 мм.

Шлифование головки блока цилиндров не
допускается.

Проверьте головку блока цилиндров на наличие
возможных трещин: с помощью приспособления
для проверки головки блока цилиндров на
герметичность (состоящего из емкости, комплекта,
соответствующего головке блока цилиндров,
пробки, герметичной пластины, заглушки).
Сертификат емкости для проверки головки блока
цилиндров на герметичность: 664000.
