ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11

ДВИГАТЕЛИ

F4P - K4M

Прокладка головки блока цилиндров

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Mot. 799-01

Приспособление для

блокировки зубчатых шкивов

ГРМ

Mot. 1202-01

Mot. 1202-02

Щипцы для упругих хомутов

Mot. 1367-02

Приспособление для

поддержания двигателя

Mot. 1448

Дистанционные щипцы для

упругих хомутов

Mot. 1453

Опорная перекладина для

вывешивания двигателя

Mot. 1487

Приспособление для установки

заглушки распределительных

впускных валов клапанов

Mot. 1488

Приспособление для установки

заглушки распределительных

валов выпускных клапанов'

Mot. 1496

Приспособление для

регулировки положения

распределительных валов

Двигатель K4M:
Mot. 1489

Фиксатор верхней мертвой

точки

Mot. 1490

Приспособление для

блокировки шкивов

распределительных валов

Mot. 1491

Оправка для запрессовки

уплотнительных манжет

распределительных валов

Двигатель F4P:
Mot. 1054

Фиксатор верхней мертвой

точки

Mot. 1509

Mot. 1509-01

Приспособление для

блокировки шкивов

распределительных валов

Mot. 1512

Оправка для запрессовки

уплотнительных манжет

распределительных валов

выпускных клапанов

Mot. 1513

Оправка для установки

уплотнительного кольца

электромагнитного клапана

фазорегулятора

распределительных валов

Mot. 1517

Оправка для запрессовки

уплотнительной манжеты

распределительного вала

впускных клапанов

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ

Приспособление для проверки головки блока

цилиндров на герметичность

Гаечный ключ с повернутым зевом для угловой

затяжки болтов

11-31

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11

11-32

ДВИГАТЕЛИ

F4P - K4M

СНЯТИЕ

Установите автомобиль на двухстоечный

подъемник.

Снимите:

– ремень привода ГРМ (см. главу 11 "Ремень

привода газораспределительного механизма"),

– защиту поддона двигателя.

МОМЕНТЫ ЗАТЯЖКИ, даН.м и/или °

Болт крепления обводного ролика

4,5

Болт крепления шкива

коленчатого вала

2+135

°±

°±

°±

°±

15

°°°°

Гайка крепления натяжного ролика

2,8

Болт крепления крышки головки

блока цилиндров

1,2

Болт крепления маслоотстойника

1,3

Болт крепления к двигателю

верхнего кожуха опоры

маятниковой подвески двигателя

6,2

Болт крепления к кузову

ограничителя хода маятниковой

подвески

2,1

Болт крепления верхней тяги

маятниковой подвески

10,5

Болт крепления акустической

массы

2,1

Болт крепления нижнего впускного

коллектора

2,1

Болт крепления катушек зажигания

1,3

Болт крепления впускного

коллектора

0,9

Болт крепления блока

дроссельной заслонки

1,5

Болт крепления корпуса

воздушного фильтра

0,9

Болты крепления колес

10,5

Двигатель F4P:

Гайка крепления зубчатого шкива

распределительного вала

выпускных клапанов

3+90

°°°°

болт крепления фазорегулятора

распределительного вала

10

Двигатель K4M:

Гайка крепления зубчатого шкива

распределительного вала

3+84

°°°°

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11

11-33

ДВИГАТЕЛИ

F4P - K4M

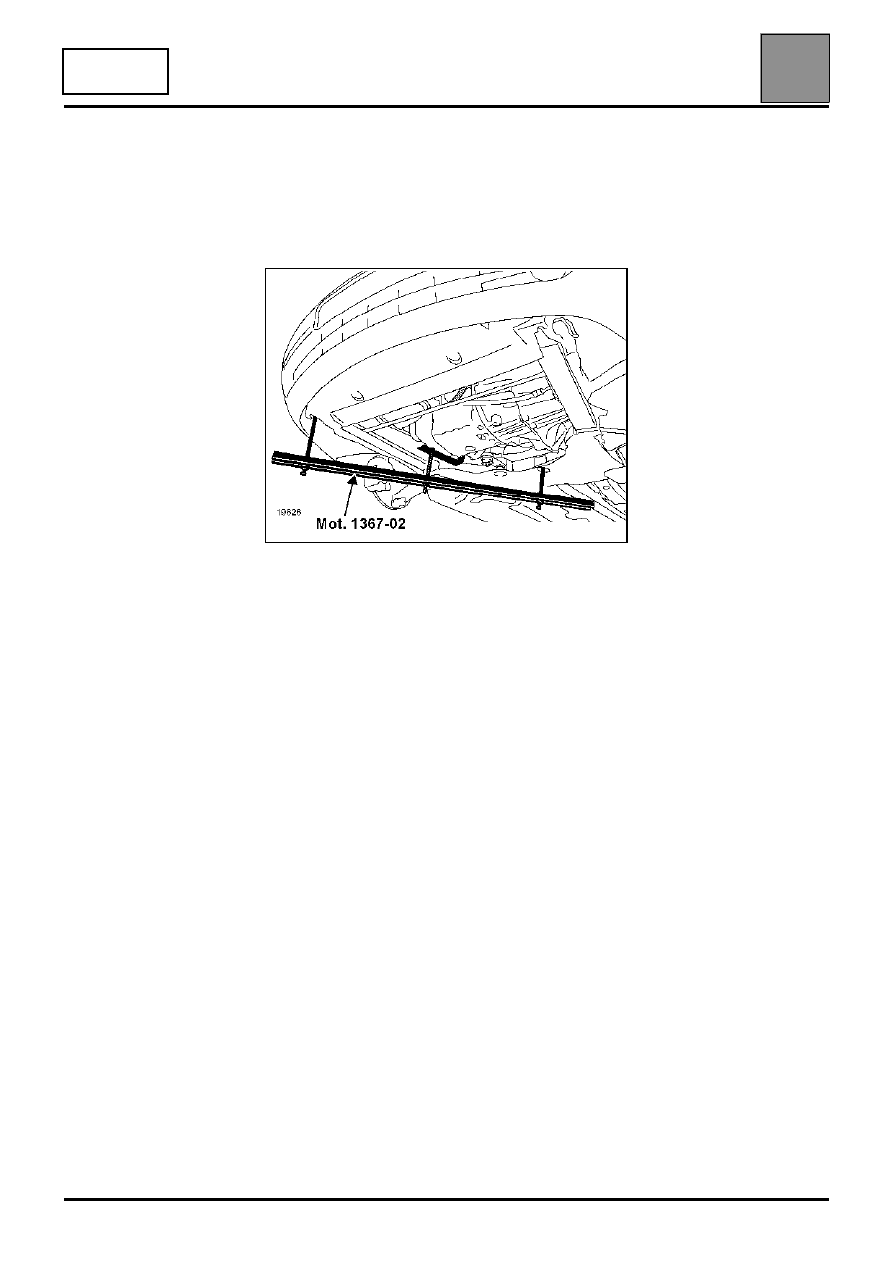

Установите приспособление для поддержания
двигателя Mot. 1367-02 между нижней
поперечиной и правой частью полуподрамника.

Слейте охлаждающую жидкость, отсоединив от
радиатора отводящий шланг.

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Прокладка головки блока цилиндров

11

11-34

ДВИГАТЕЛИ

F4P - K4M

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Снимите зубчатые шкивы распределительных
валов.

Двигатель F4P

Методика отвертывания деталей крепления
зубчатого шкива распределительного вала
выпускных клапанов и фазорегулятора
распределительного вала впускных клапанов.

Операция проводится с помощью приспособлений
Mot. 1509 и  Mot. 1509-01.

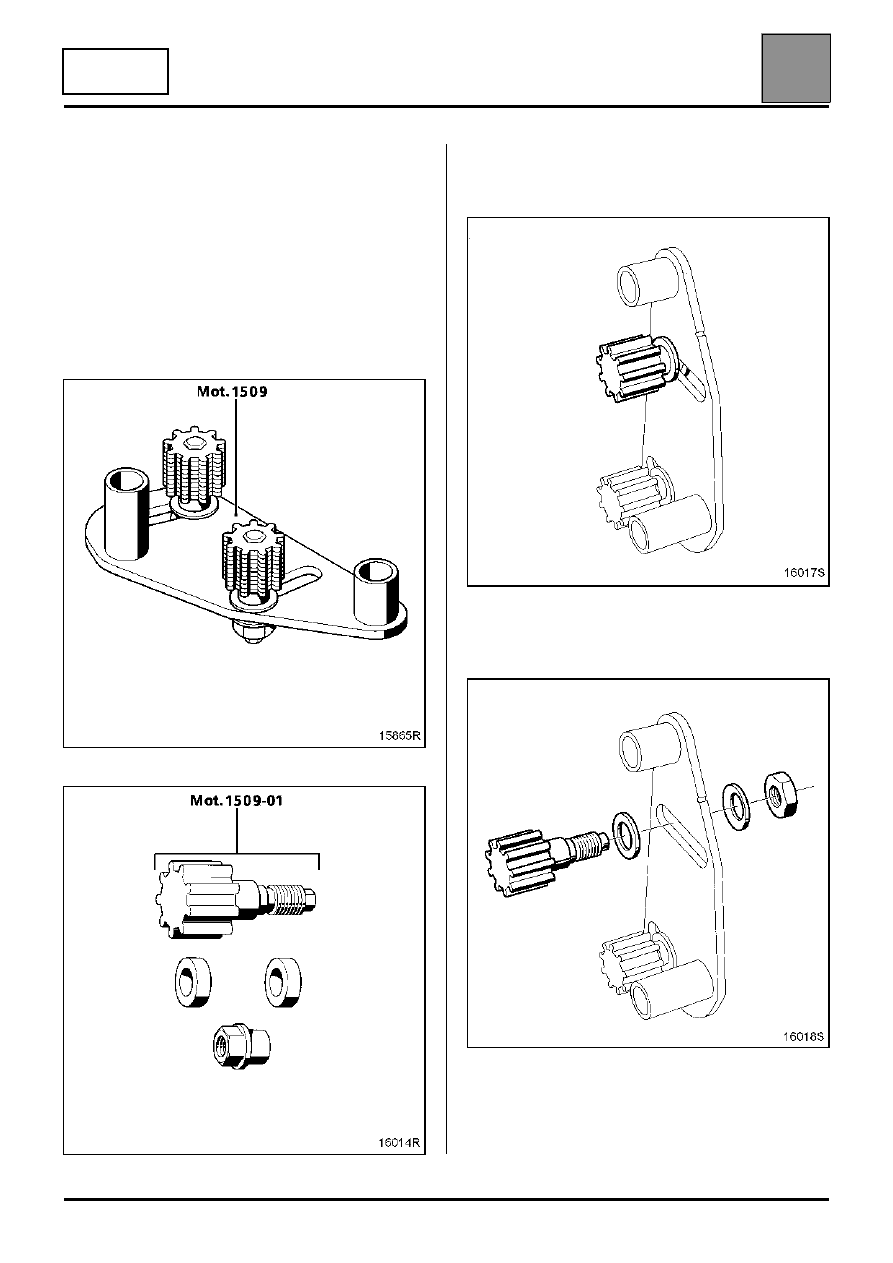

Подготовка приспособления Mot. 1509

Снимите верхнюю шестерню с кронштейна.

Установите на место шестерню приспособления
Mot. 1509-01 (используя две шайбы и гайку
приспособления Mot. 1509).
