ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладки головки блока цилиндров

11

11-23

ДВИГАТЕЛЬ

L7X

УСТАНОВКА

Убедитесь в надежности фиксации
распределительных валов и коленчатого вала.

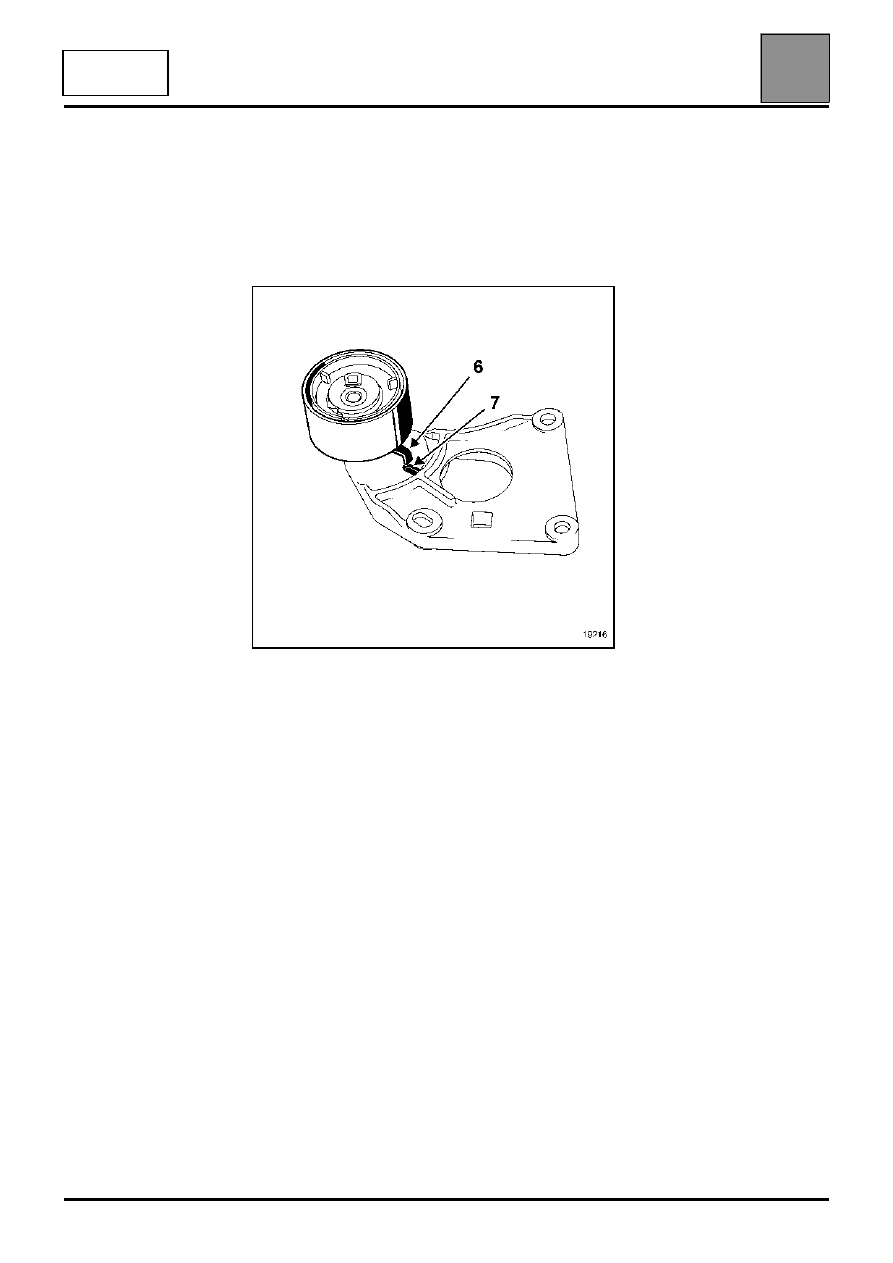

Следите за тем, чтобы выступ (6) натяжного
ролика правильно вошел в паз (7).

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладки головки блока цилиндров

11

11-24

ДВИГАТЕЛЬ

L7X

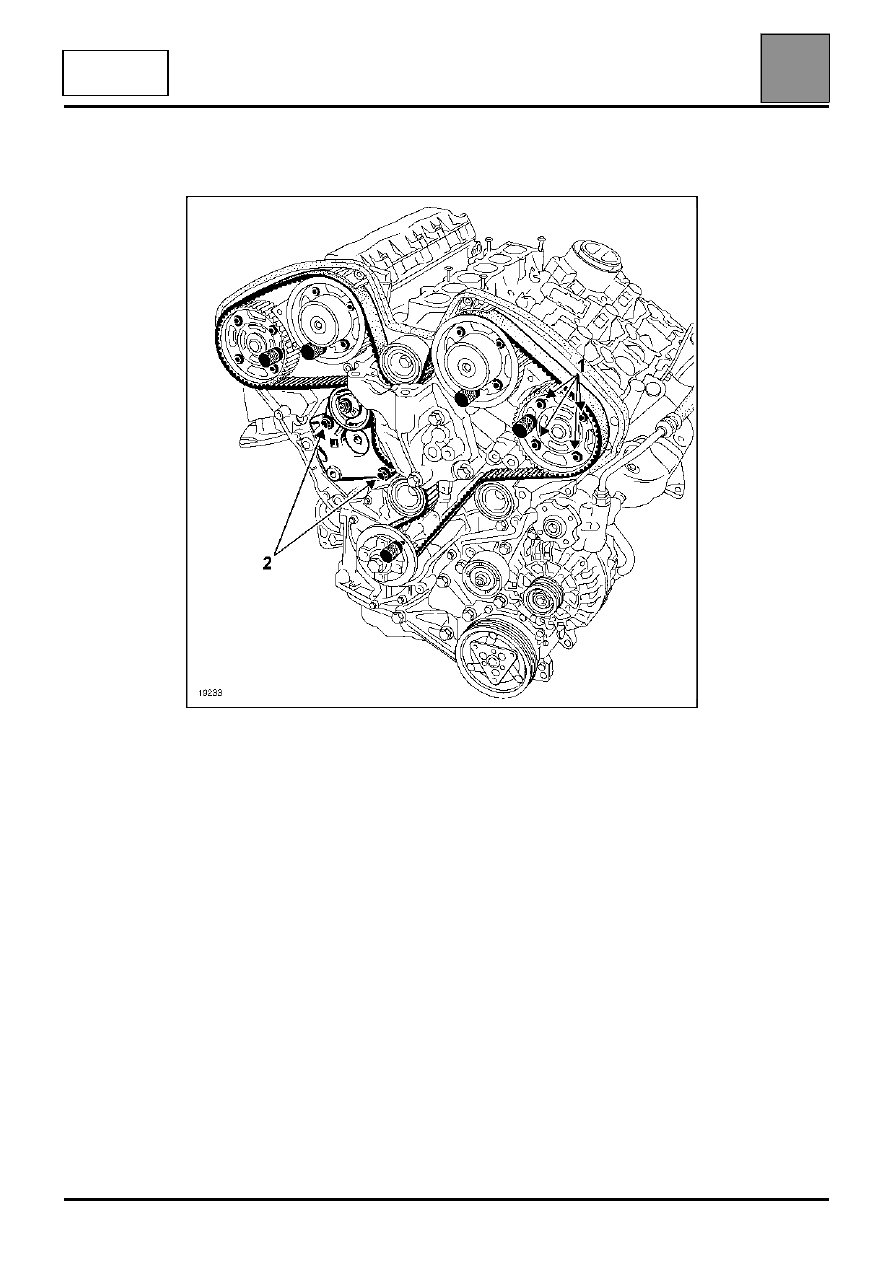

Затяните болты (2) моментом 1 даН.м, затем отверните их на 45

°

.

Проверните зубчатые шкивы распределительных валов по часовой
стрелке до упора прорезей в фиксаторы.

Затяните болты (1) моментом 0,5 даН.м, затем отверните их на 45

°

.

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладки головки блока цилиндров

11

11-25

ДВИГАТЕЛЬ

L7X

Наденьте ремень привода
газораспределительного механизма на зубчатый
шкив коленчатого вала и заблокируйте его с
помощью приспособления Mot. 1436.

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладки головки блока цилиндров

11

11-26

ДВИГАТЕЛЬ

L7X

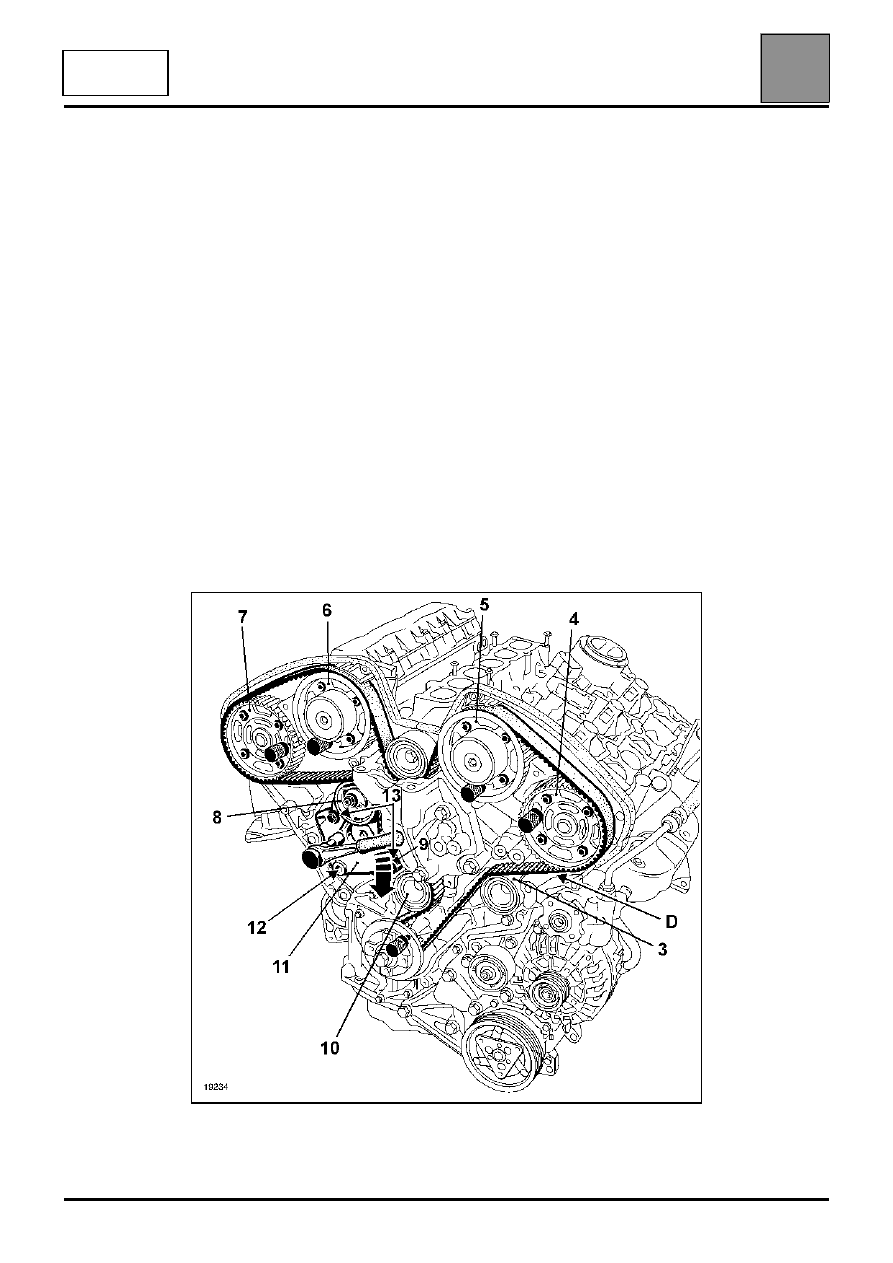

Установите ремень на обводной ролик (3), убедившись, что ветвь (D)
ремня натянута.

Проверните немного зубчатый шкив распределительного вала (4)
против часовой стрелки, чтобы надеть ремень на шкив.

Произведите ту же операцию для шкивов (5), (6) и (7).

ВАЖНОЕ ЗАМЕЧАНИЕ:
– Значение углового перемещения шкива по отношению к ремню

привода газораспределительного механизма не должно быть
больше, чем на один зуб.

– Убедитесь, что фиксаторы в зубчатых шкивах

распределительных валов не упираются в прорези; если это так,
повторите операцию установки ремня привода
газораспределительного механизма.

Наденьте одновременно ремень на ролики (8) и (9) на шкив (10).

С помощью головки с квадратом на 9,53 мм поверните кронштейн (11),
чтобы установить ремень привода газораспределительного механизма,
затем установите болт в отверстие (12).

Затяните болты (12) и (13) моментом 2,5 даН.м.
