ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладки головки блока цилиндров

11

11-19

ДВИГАТЕЛЬ

L7X

Снимите:
– динамический натяжитель ремня привода вспомогательного

оборудования (5),

– шкив насоса рулевого усилителя (6),
– крышки привода механизма газораспределения (A) и (B),
– шкив коленчатого вала (7),
– нижнюю крышку привода ГРМ (C).

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладки головки блока цилиндров

11

11-20

ДВИГАТЕЛЬ

L7X

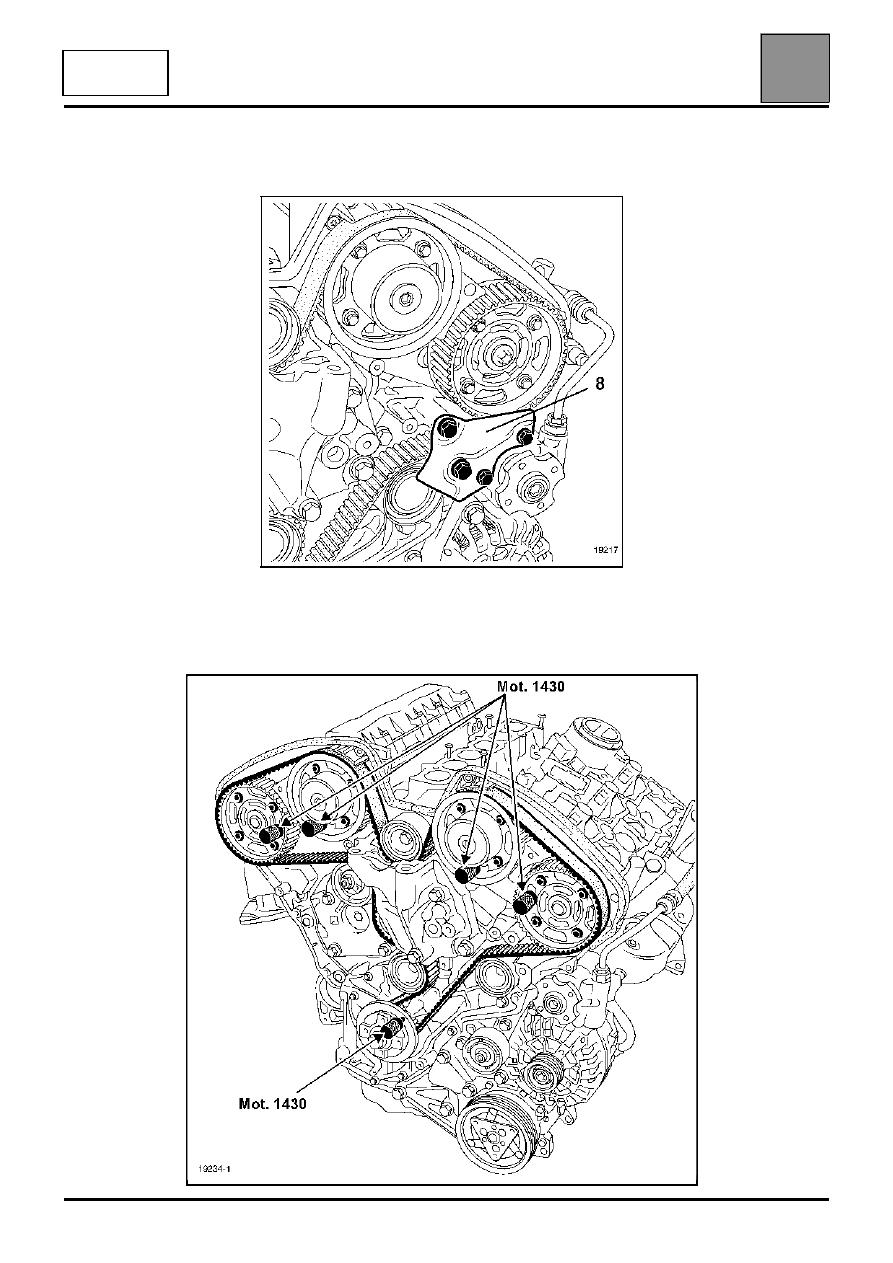

– плоскую крышку (8).

Проверните коленчатый вал по направлению вращения, чтобы
заблокировать зубчатый шкив коленчатого вала и распределительные
валы с помощью фиксаторов Mot. 1430.

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладки головки блока цилиндров

11

11-21

ДВИГАТЕЛЬ

L7X

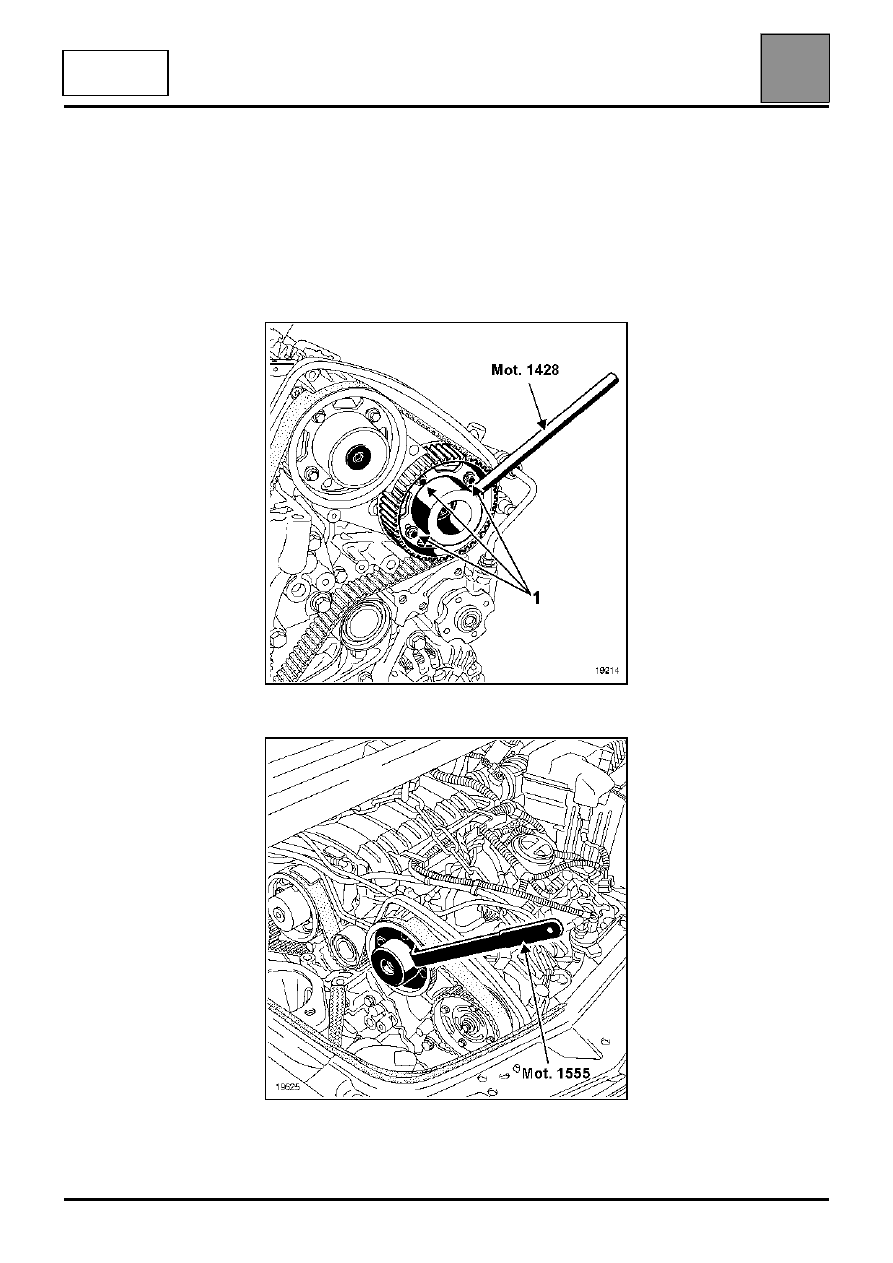

Для этого отверните болты зубчатых шкивов
распределительных валов (1) и поверните ступицы
распределительных валов с помощью
приспособления Mot. 1428 (для ступицы
распределительного вала выпускных клапанов) и
Mot. 1555 (для ступицы распределительного вала
впускных клапанов), чтобы облегчить установку
фиксаторов.

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладки головки блока цилиндров

11

11-22

ДВИГАТЕЛЬ

L7X

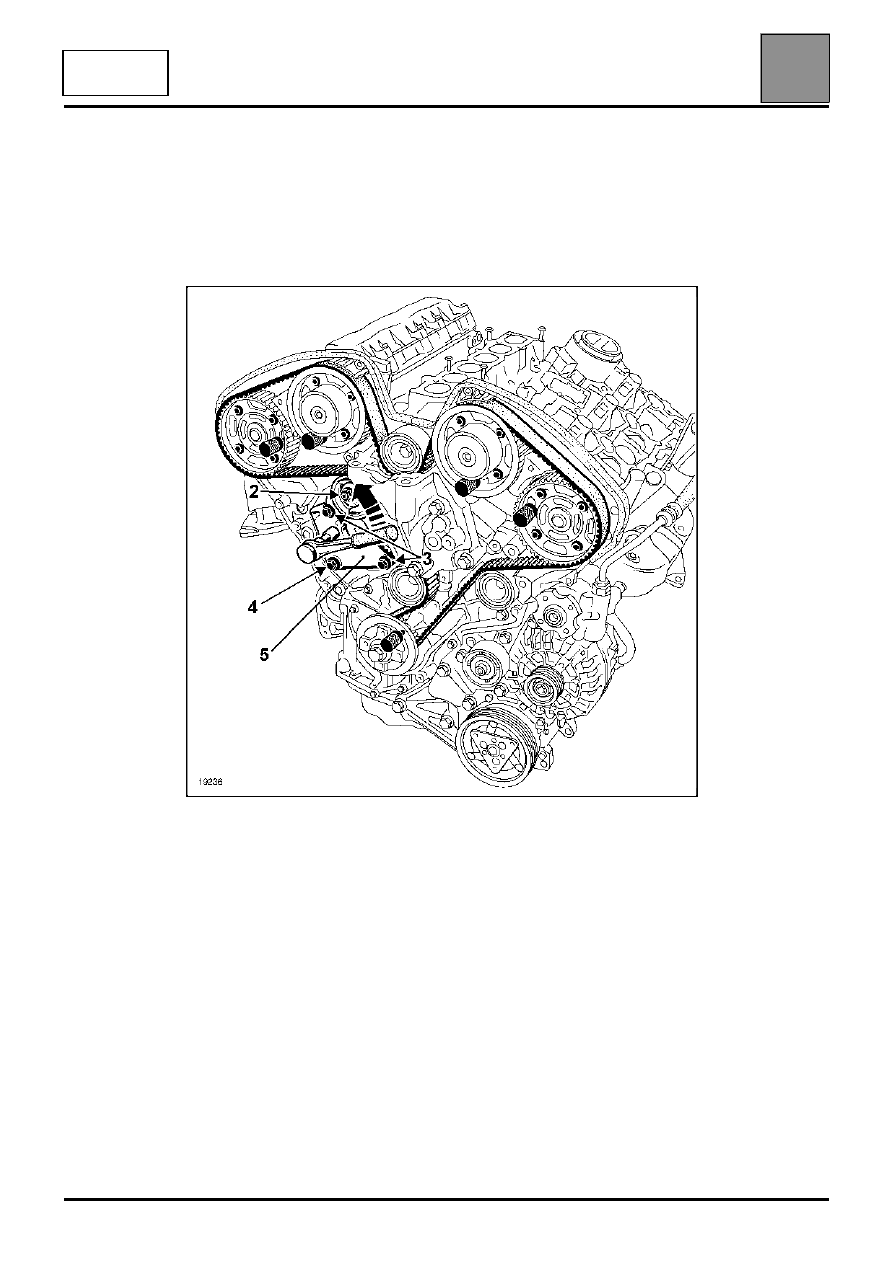

Ослабьте натяжной ролик, отпустив гайку (2).

Отверните болты (3) кронштейна натяжного ролика, затем снимите
болт (4).

С помощью головки с квадратом на 9,53 мм поверните кронштейн (5),
чтобы снять ремень привода газораспределительного механизма.
