ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода газораспределительного механизма

11

11-11

ДВИГАТЕЛЬ

F4P

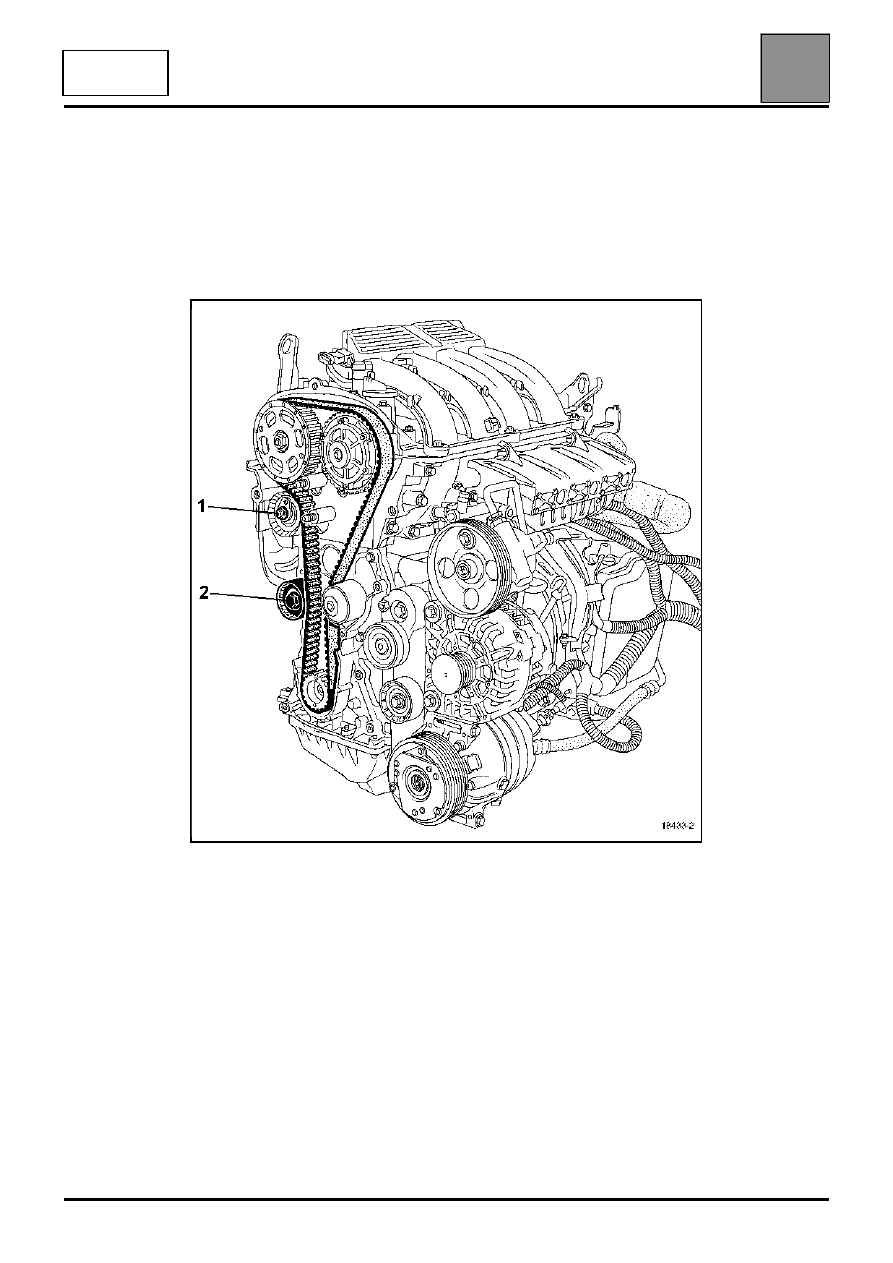

Ослабьте ремень привода газораспределительного механизма,
отвернув гайку (1) натяжного ролика.

Чтобы снять со шкивов ремень привода газораспределительного
механизма, снимите обводной ролик (2) примите меры
предосторожности, чтобы не уронить зубчатый шкив коленвала
(т.к. шкив установки без шпонки).

Снимите зубчатый шкив коленчатого вала.

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода газораспределительного механизма

11

11-12

ДВИГАТЕЛЬ

F4P

ВНИМАНИЕ: обязательно обезжирьте носок
коленчатого вала, отверстие зубчатого шкива
коленчатого вала и опорные поверхности шкива,
чтобы избежать проскальзывания зубчатого,
которое может привести к выходу двигателя из
строя.

УСТАНОВКА

При замене ремня привода
газораспределительного механизма обязательно
замените натяжной и обводной ролики
газораспределительного механизма.

Установите:
– ремень привода газораспределительного

механизма (обязательно следуйте методике,
описанной в главе 07 "Процедура натяжения
ремня привода газораспределительного
механизма",

– ремень привода вспомогательного оборудования

(см. главу 07 "Натяжение ремня привода
вспомогательного оборудования"),

– пробку отверстия под фиксатор верхней мертвой

точки, нанеся небольшое количество состава
RHODORSEAL 5661 на резьбу,

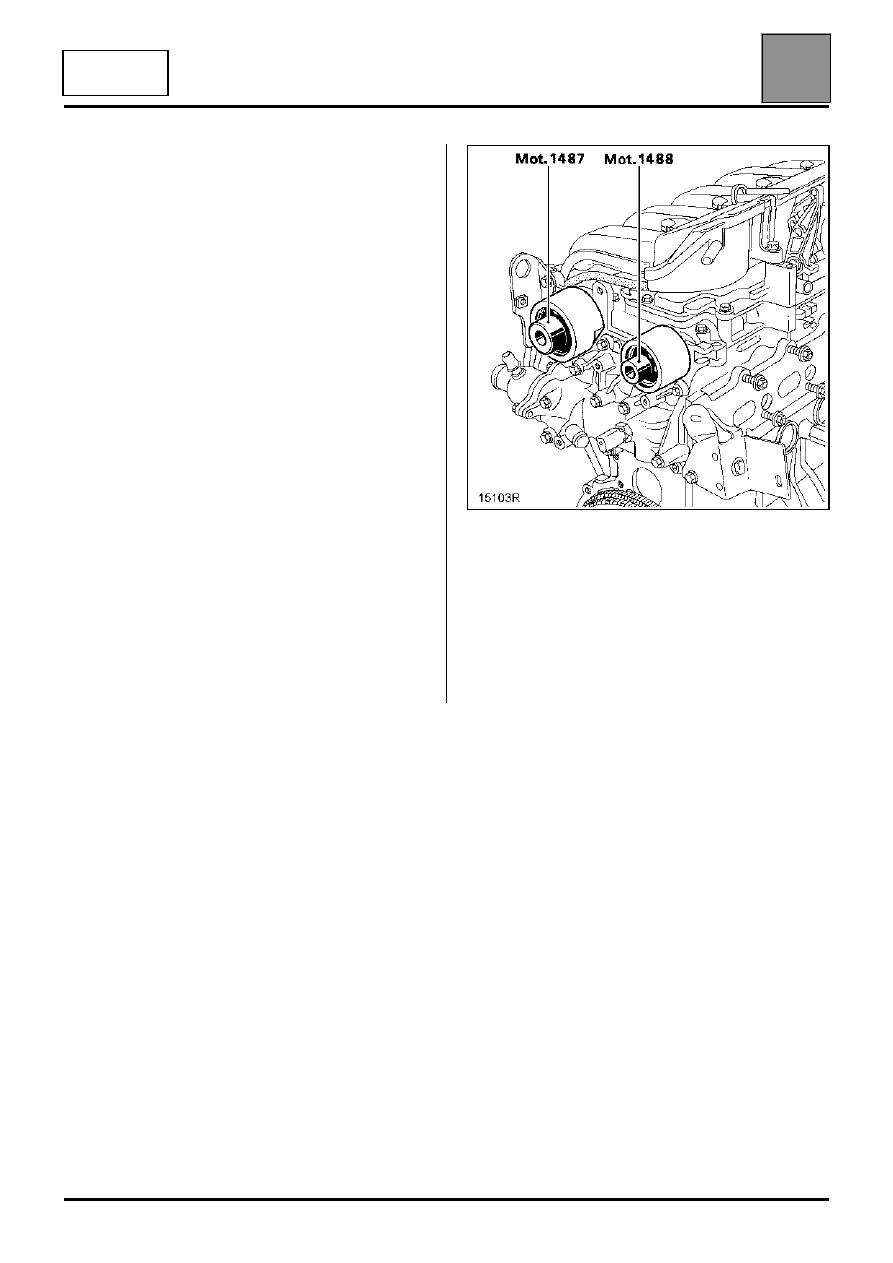

– новые заглушки

●

распределительного вала впускных клапанов
(Mot. 1487),

●

распределительного вала выпускных клапанов
(Mot. 1488).

– правую опору маятниковой подвески, затянув

болты крепления требуемым моментом (см.
главу 19 "Маятниковая подвеска").

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода газораспределительного механизма

11

11-13

ДВИГАТЕЛЬ

K4M

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отключите аккумуляторную батарею.

Снимите:
– переднее правое колесо,
– грязезащитный щиток передней правой колесной

арки,

– защиту поддона двигателя.

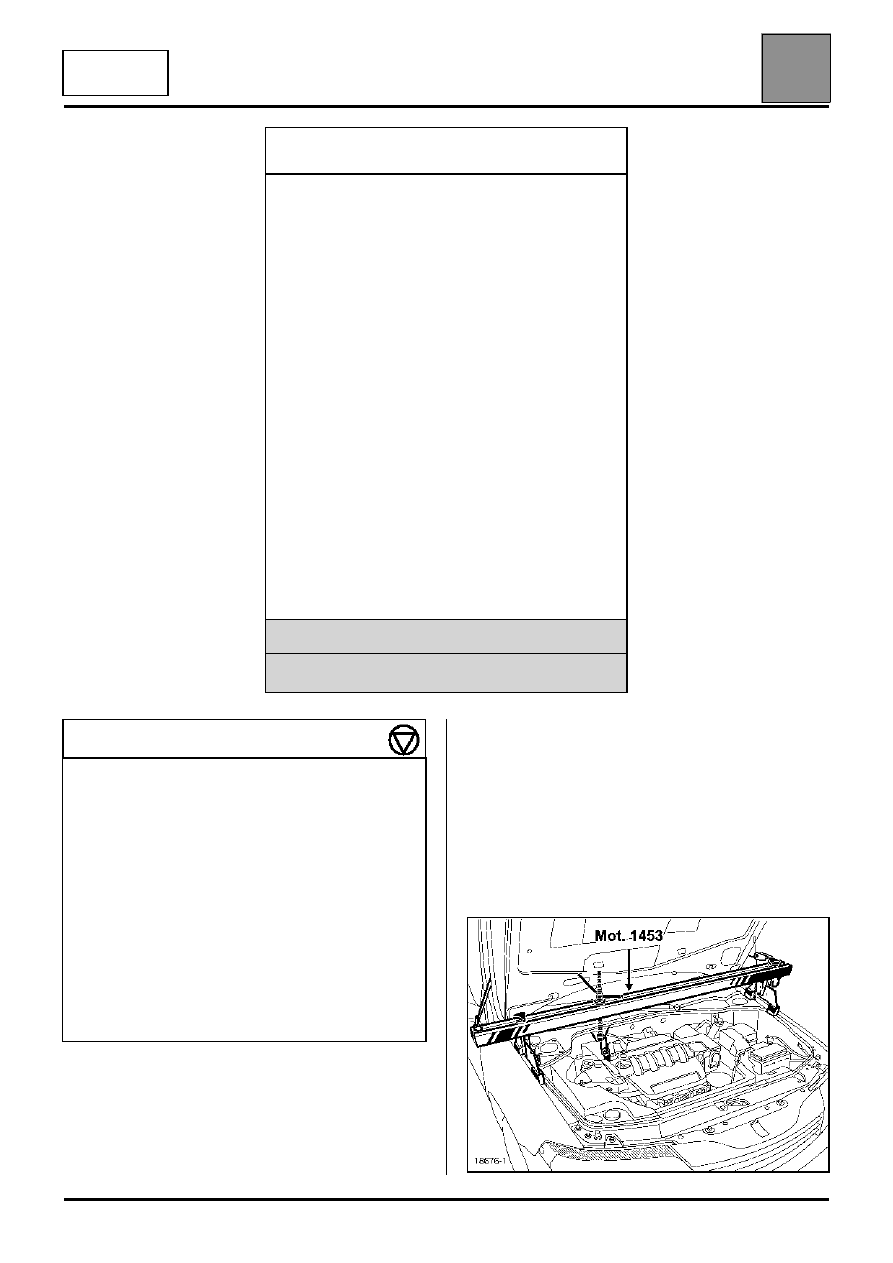

Установите опорную перекладину для
вывешивания двигателя Mot. 1453 вместе с
удерживающими ремнями.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Mot. 799-01

Приспособление для
блокировки зубчатых шкивов
ГРМ

Mot. 1368

Приспособление для затяжки
болта обводного ролика
газораспределительного
механизма

Mot. 1453

Опорная перекладина для
вывешивания двигателя

Mot. 1487

Приспособление для установки
заглушки распределительного
вала впускных клапанов

Mot. 1488

Приспособление для установки
заглушки распределительного
вала выпускных клапанов

Mot. 1489

Фиксатор верхней мертвой
точки

Mot. 1490

Приспособление для
блокировки шкивов
распределительных валов

Mot. 1496

Приспособление для
регулировка положения
распределительных валов

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ

Гаечный ключ с повернутым зевом для угловой

затяжки болтов

МОМЕНТЫ ЗАТЯЖКИ, даН.м и/или °

Болт крепления верхней тяги
маятниковой подвески

10,5

Болт крепления обводного ролика

4,5

Болт шкива коленчатого вала

2+135

°±

°±

°±

°±

15

°°°°

Гайка крепления натяжного ролика

2,8

Болт крепления акустической
массы

2,1

Болт крепления к двигателю
верхнего кожуха опоры
маятниковой подвески двигателя

6,2

Болт крепления к кузову
ограничителя хода маятниковой
подвески

2,1

Болты крепления колес

10,5

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода газораспределительного механизма

11

11-14

ДВИГАТЕЛЬ

K4M

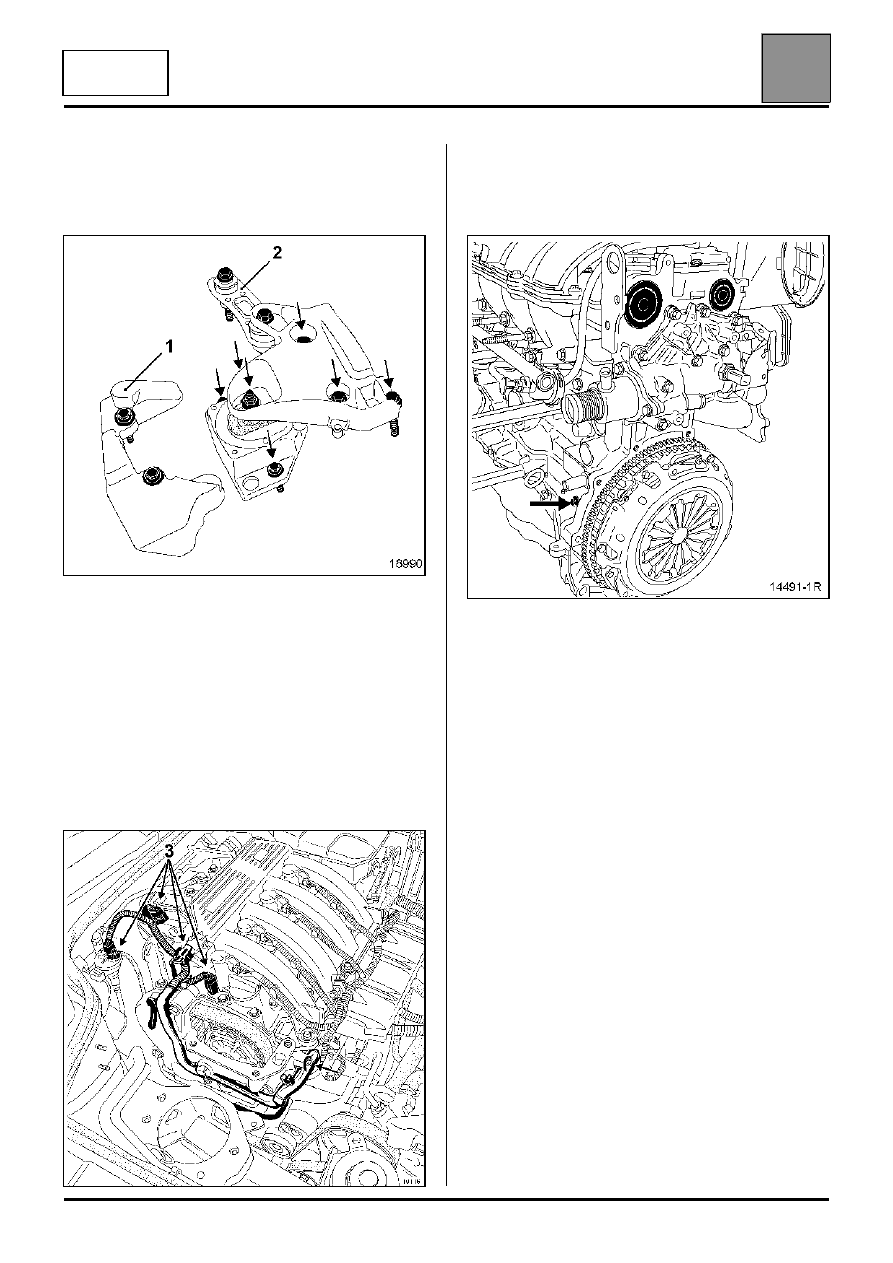

Снимите:
– акустическую массу (1),
– болты крепления тяги (2), затем снимите узел

опоры маятниковой подвески-ограничитель хода,

– ремень привода вспомогательного оборудования

(см. главу 07 "Натяжение ремня привода
вспомогательного оборудования"),

Разъедините разъемы (3).

Отсоедините:
– жгут проводов от верхней крышки привода

газораспределительного механизма и отведите в
сторону жгут проводов вместе с розетками,

– топливопровод от промежуточной крышки

привода газораспределительного механизма.

Снимите:
– заглушки распределительных валов,
– пробку отверстия под фиксатор верхней

мертвой точки.
