ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода газораспределительного механизма

11

11-7

ДВИГАТЕЛЬ

F4P

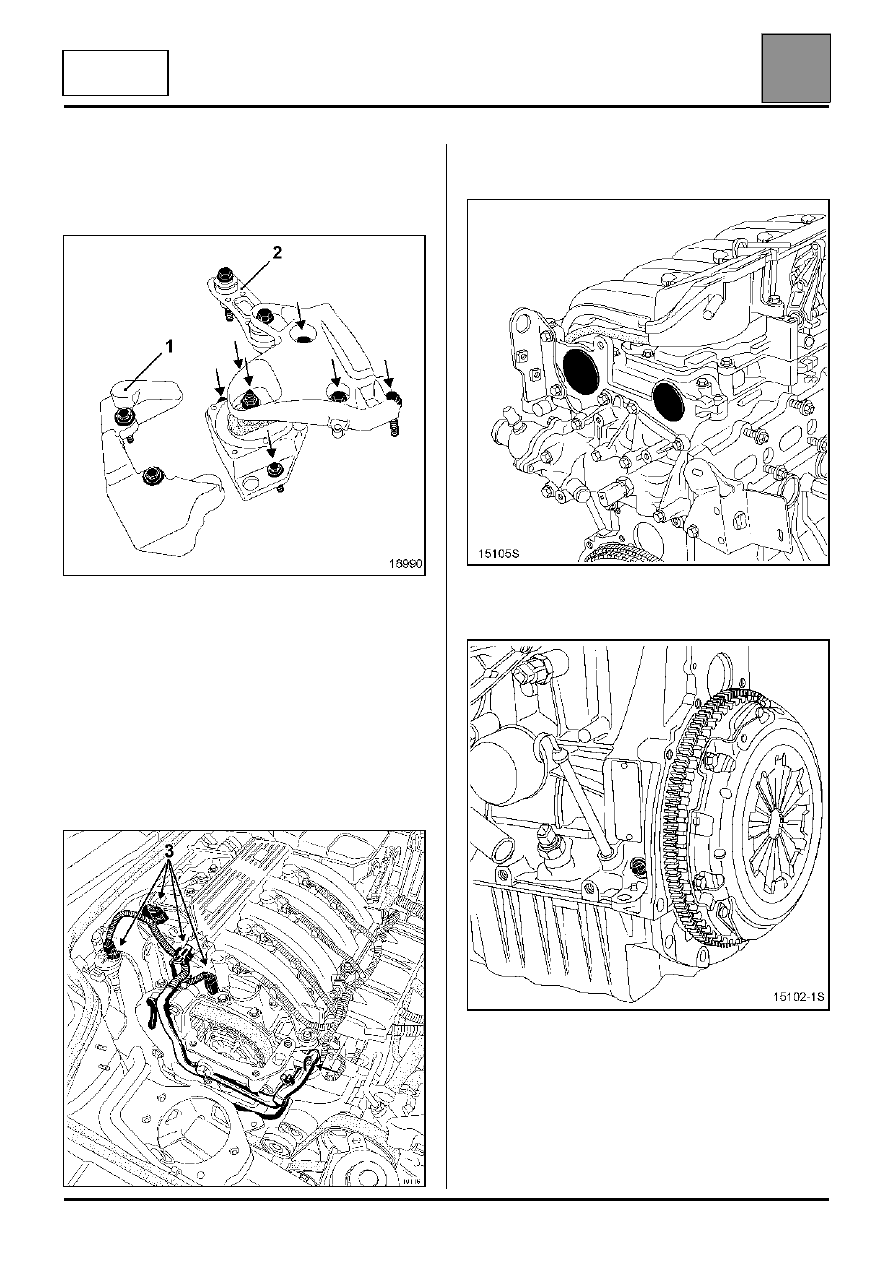

Снимите:
– акустическую массу (1),
– болты крепления тяги (2), затем снимите узел

опоры маятниковой подвески-ограничитель хода,

– ремень привода вспомогательного оборудования

(см. главу 07 "Натяжение ремня привода
вспомогательного оборудования").

Разъедините разъемы (3).

Отсоедините:
– жгут проводов от верхней крышки привода

газораспределительного механизма и отведите в
сторону жгут проводов с розетками,

– топливопровод от промежуточной крышки

привода газораспределительного механизма.

Снимите:
– заглушки распределительных валов,

– пробку отверстия под фиксатор верхней мертвой

точки

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода газораспределительного механизма

11

11-8

ДВИГАТЕЛЬ

F4P

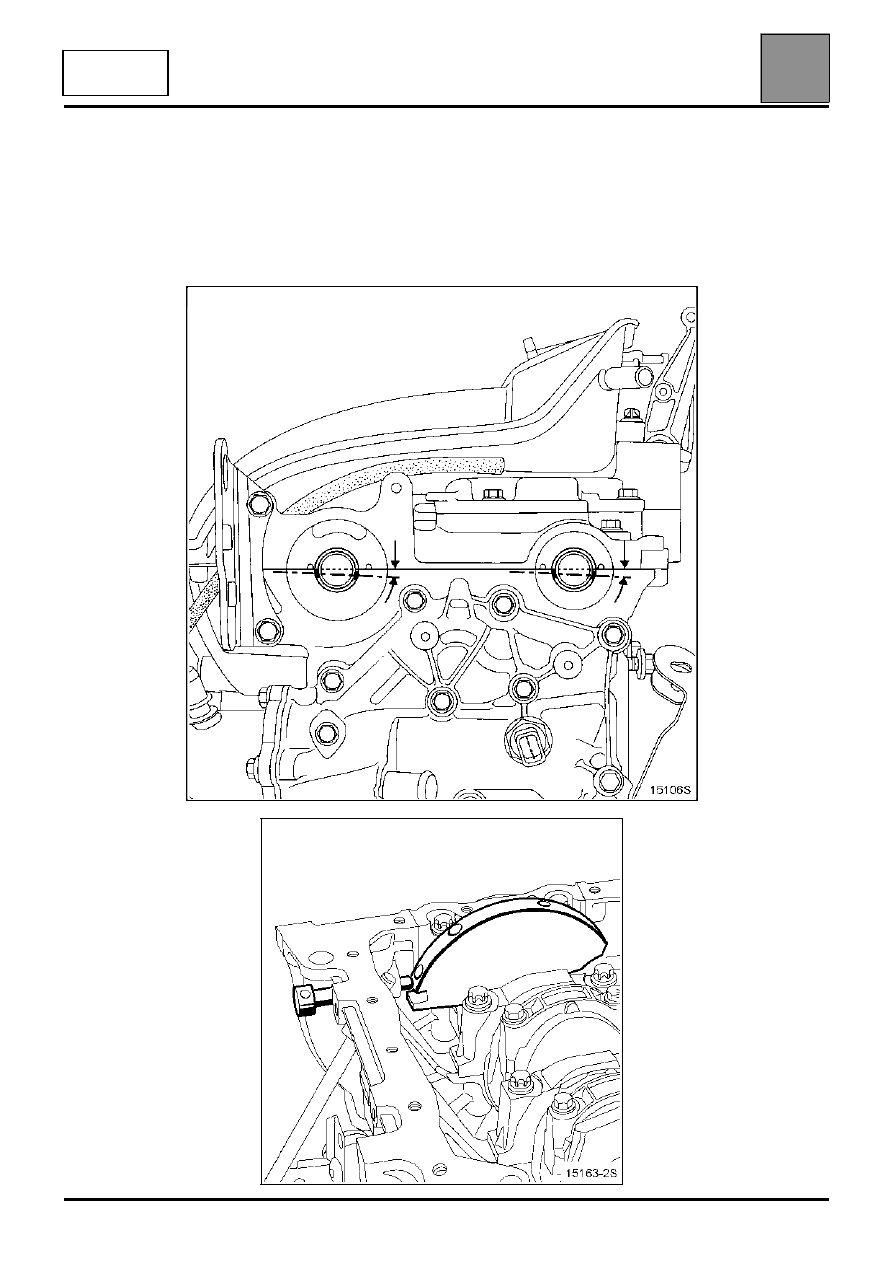

Установка фаз газораспределения

Проверните двигатель по часовой стрелке (если смотреть со стороны
привода ГРМ) так, чтобы пазы распределительных валов были
обращены вниз и находились почти в горизонтальном положении, как
показано на рисунке ниже. Затем установите фиксатор верхней мертвой
точки Mot. 1054 так, чтобы он находился между балансировочным
отверстием и пазом для блокировки коленчатого вала.

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода газораспределительного механизма

11

11-9

ДВИГАТЕЛЬ

F4P

Проверните немного коленчатый вал в том же направлении, продвигая
фиксатор Mot. 1054 до блокировки вала. При заблокированном
коленчатом вале.

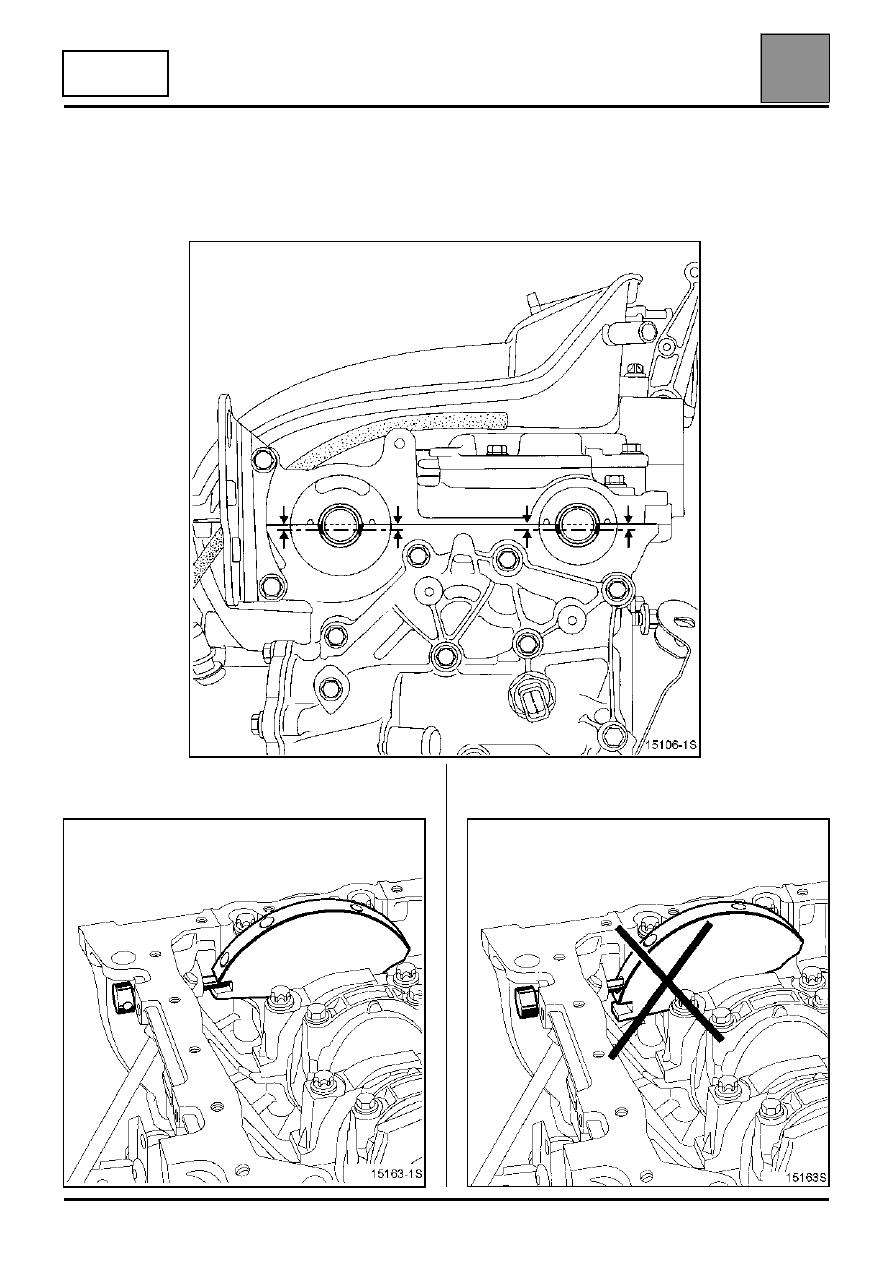

Пазы распределительных валов должны находиться в горизонтальном
положении и быть смещены от оси вниз, как показано на рисунке ниже.

Правильное положение

Неправильное положение (фиксатор находится в
балансировочном отверстии).

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода газораспределительного механизма

11

11-10

ДВИГАТЕЛЬ

F4P

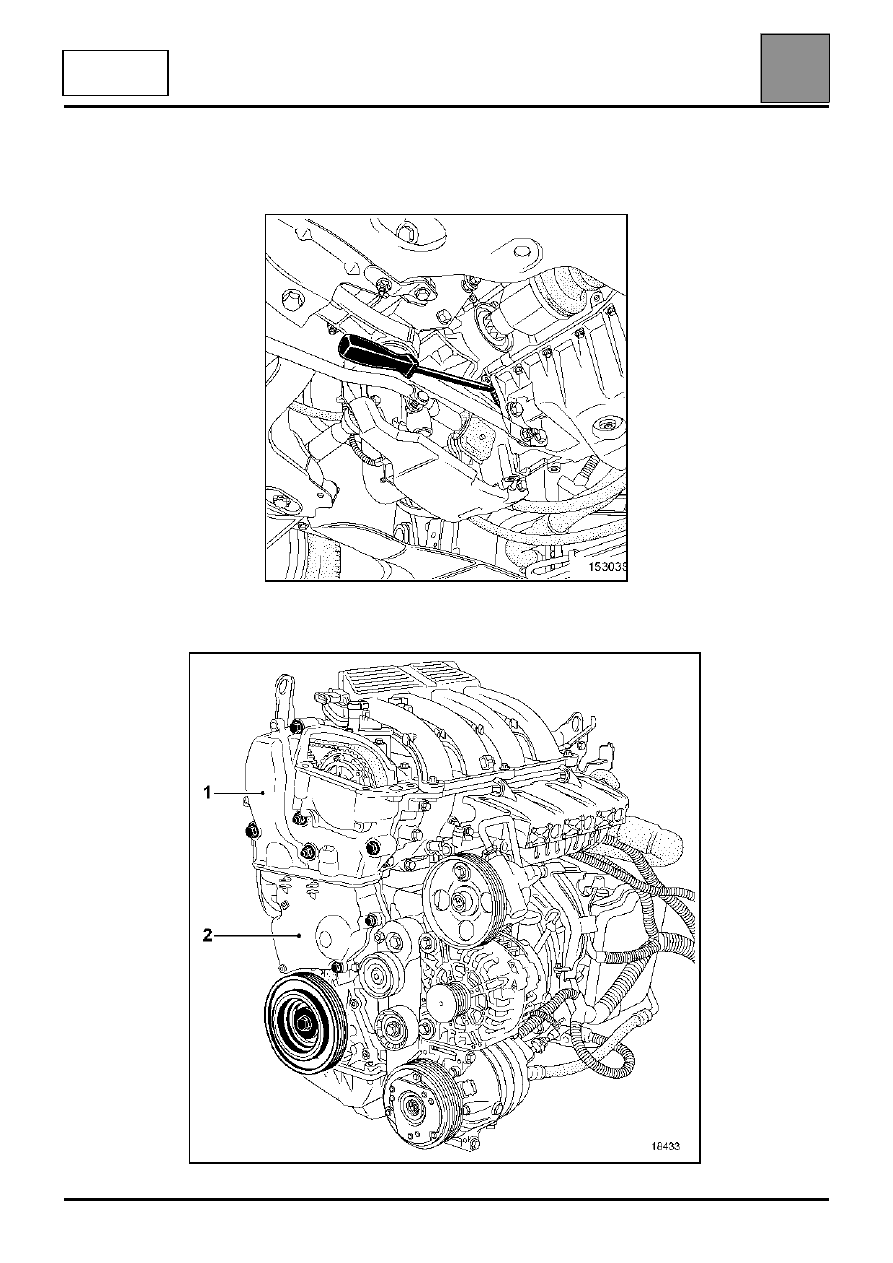

Снимите:
– шкив коленчатого вала, блокировав маховик

отверткой,

– верхнюю крышку (1),
– промежуточную крышку привода механизма газораспределения (2).
