ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода газораспределительного механизма

11

11-3

ДВИГАТЕЛЬ

F9Q

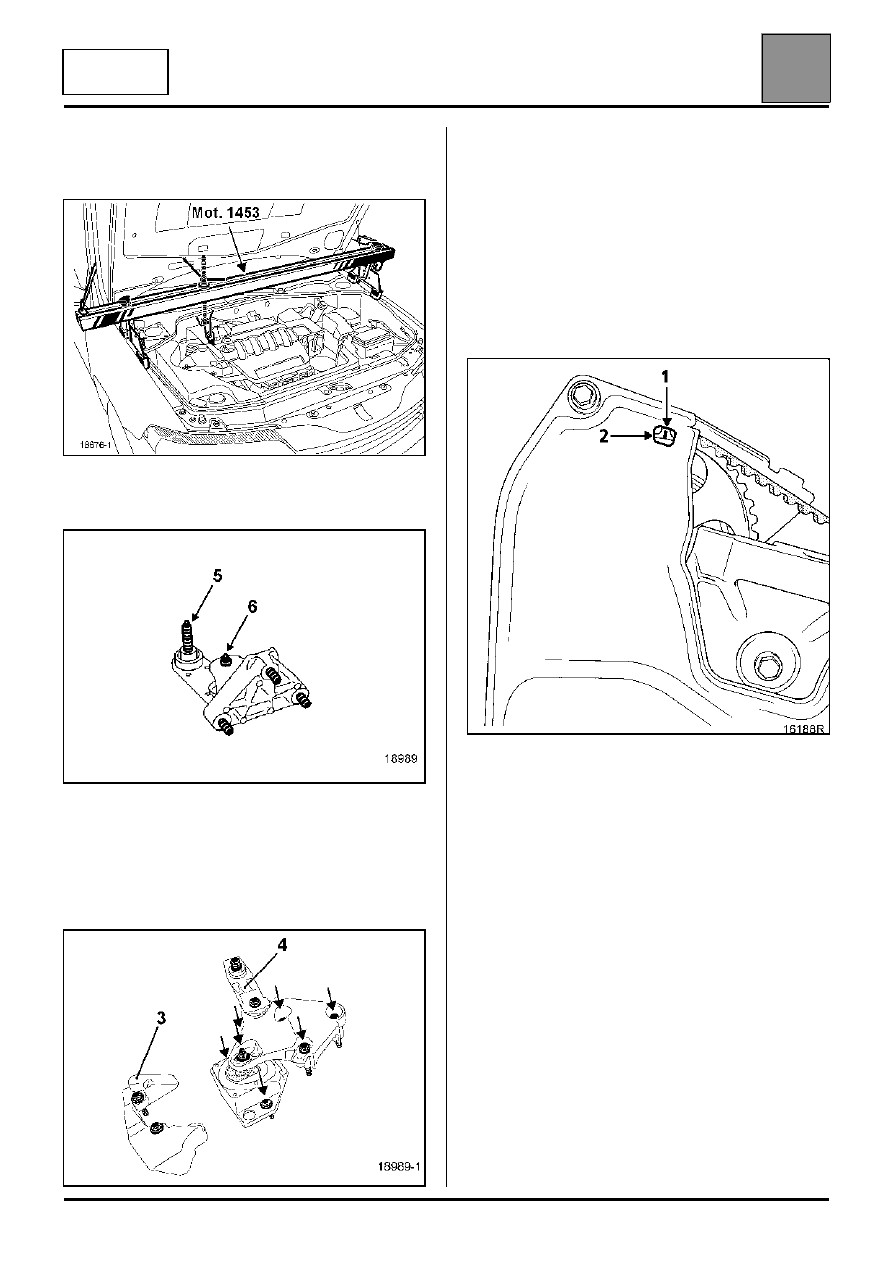

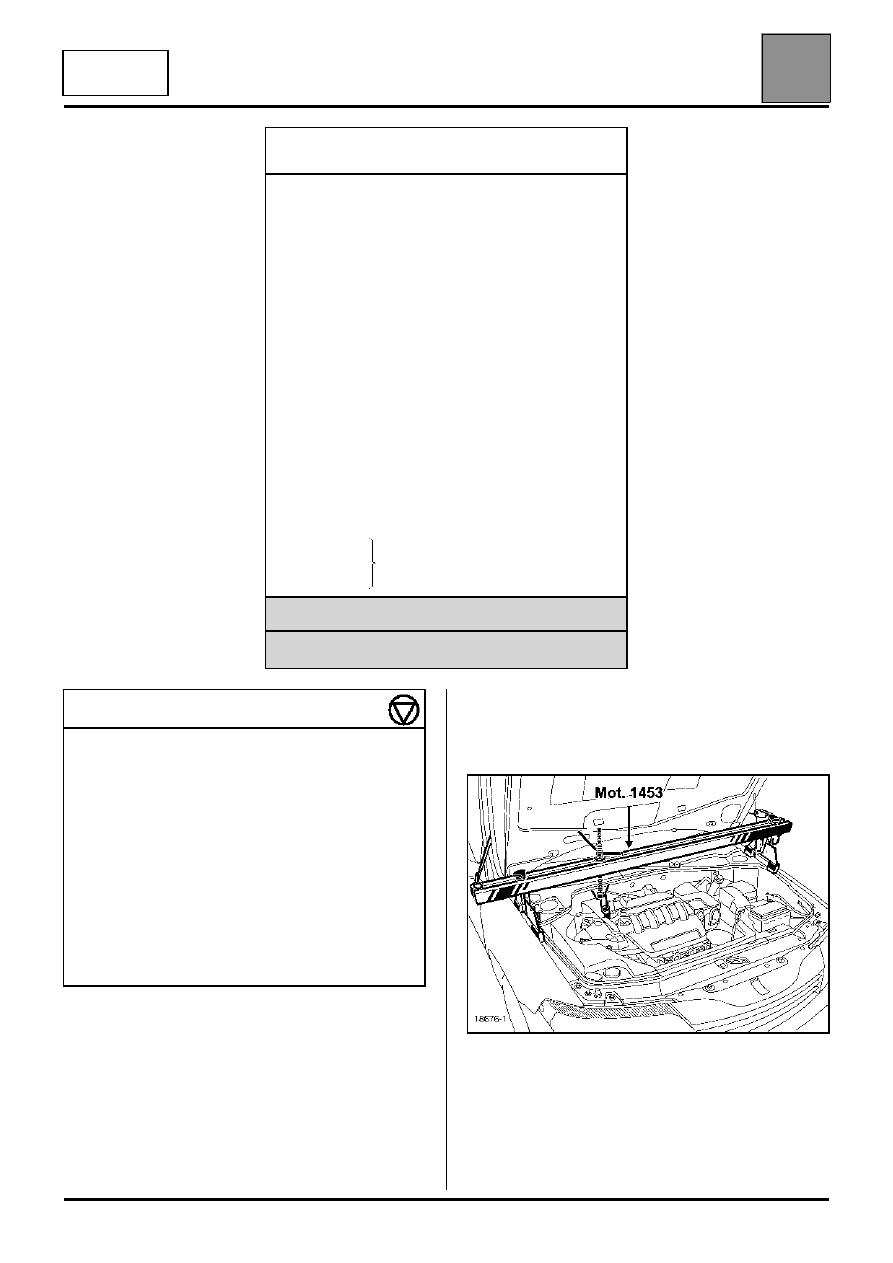

Установите опорную перекладину для
вывешивания двигателя Mot. 1453 вместе с
удерживающими ремнями.

Ослабьте болт (5), затем отверните болт (6)
реактивной тяги.

Снимите:
– акустическую массу (3),
– болты крепления тяги (4),

затем снимите узел опоры маятниковой подвески-
ограничитель хода.

Установка фаз газораспределения

Поверните коленчатый вал по часовой стрелке
(если смотреть со стороны привода ГРМ), как
только метка (1) на зубчатом шкиве
распределительного вала появится в окне (2)
крышки привода механизма газораспределения,
нажмите на фиксатор верхней мертвой точки
Mot. 1054 до блокировки коленчатого вала (метка
на зубчатом шкиве распределительного вала
должна располагаться почти по центру окна).

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода газораспределительного механизма

11

11-4

ДВИГАТЕЛЬ

F9Q

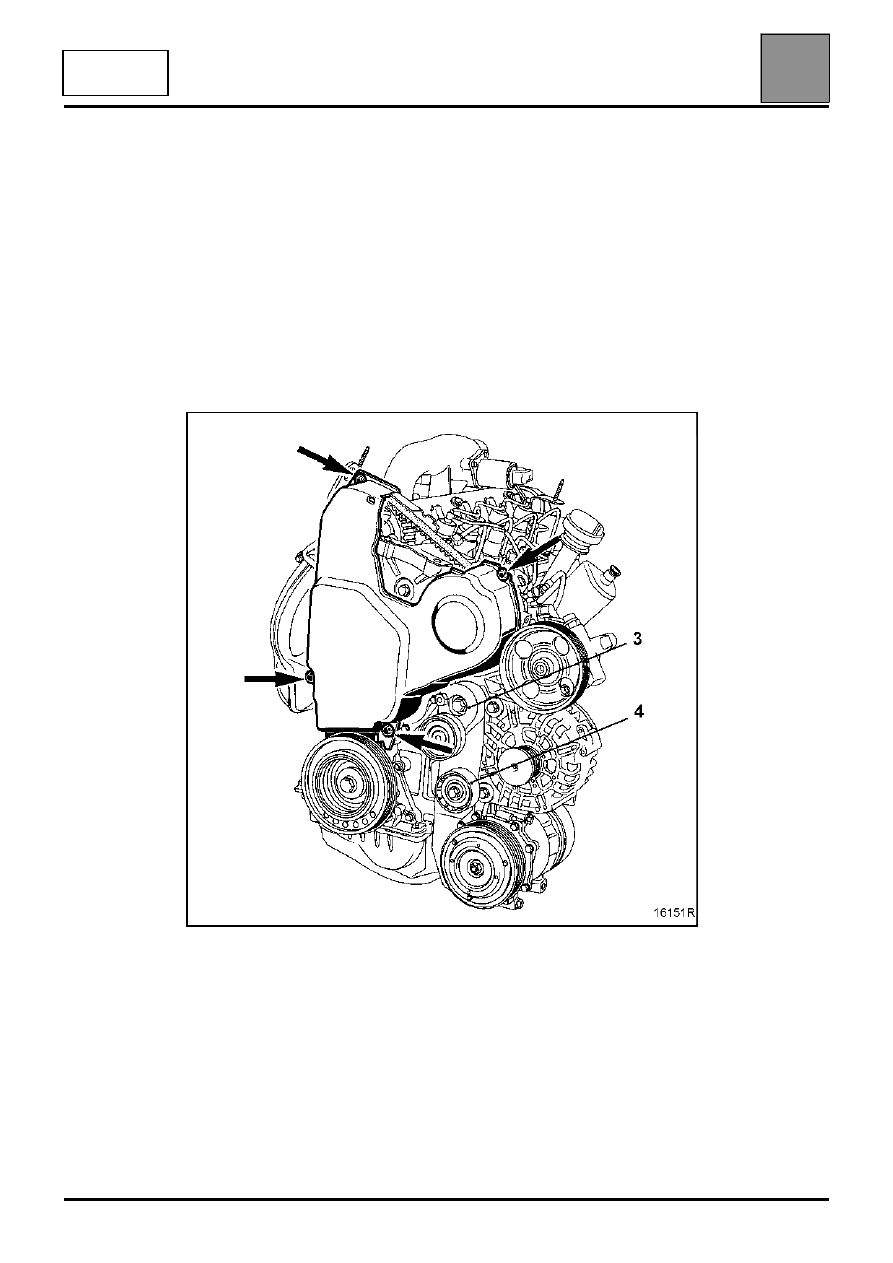

Снимите:
– натяжитель ремня привода вспомогательного оборудования (3) и

обводной ролик (4),

– шкив коленчатого вала, блокировав маховик,
– крышку привода механизма газораспределения, действуя снизу

автомобиля (опустите двигатель с помощью опорной перекладины для
вывешивания двигателя Mot. 1453).

ПРИМЕЧАНИЕ: поставьте карандашом метку на внутреннем кожухе
привода ГРМ напротив метки на зубчатом шкиве распределительного
вала.

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода газораспределительного механизма

11

11-5

ДВИГАТЕЛЬ

F9Q

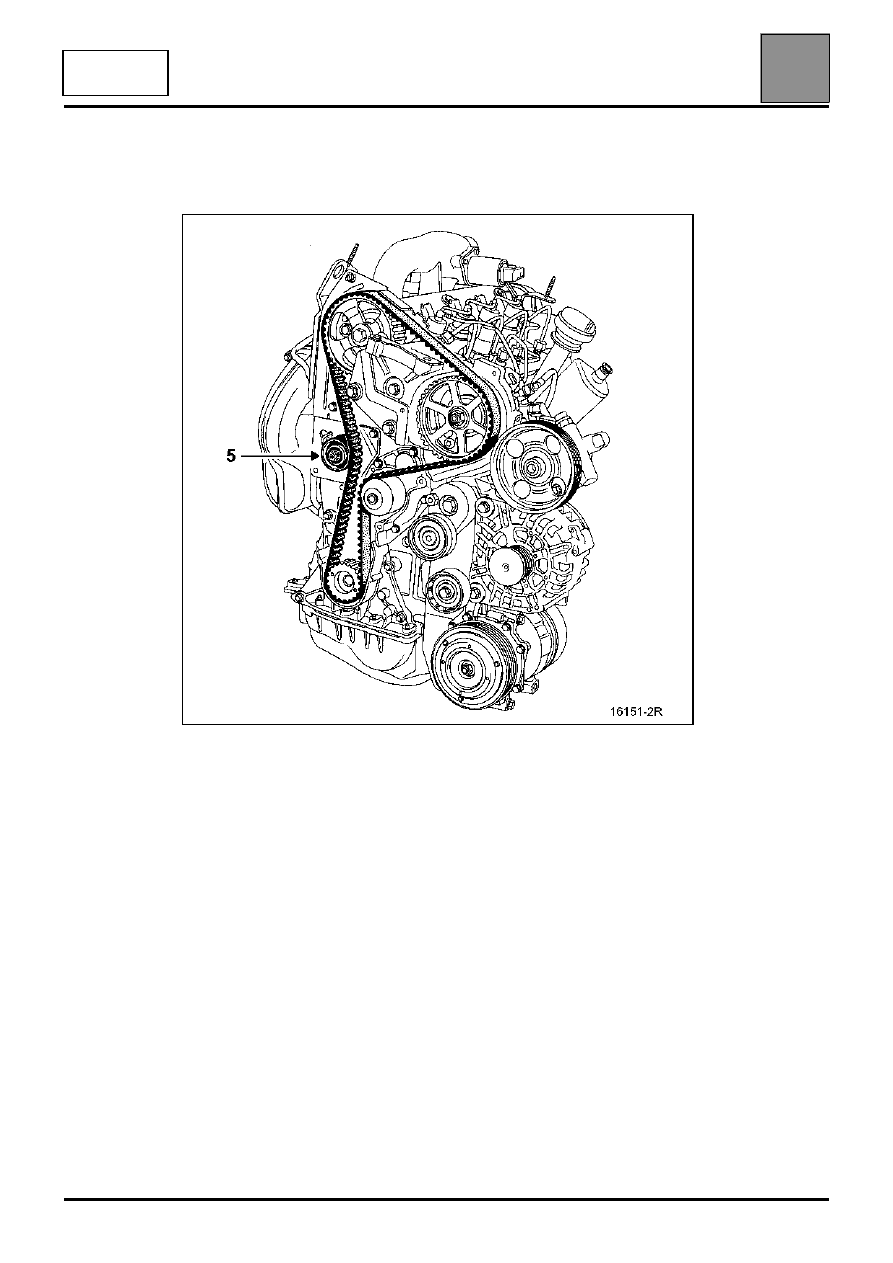

Ослабьте натяжной ролик, отпустив гайку (5), затем снимите ремень
привода газораспределительного механизма.

Установите ремень привода ГРМ, следуя методике, описанной в
главе 07 "Натяжение ремня привода ГРМ".

Снятый ремень повторно не используйте, заменяйте его новым.

ВАЖНОЕ ЗАМЕЧАНИЕ: извлеките шайбу 4, входящую в комплект
Mot. 1543 перед установкой шкива.

Болт крепления шкива коленчатого вала должен быть обязательно
затянут моментом 2 даН.м, затем его необходимо довернуть на
115

°±

°±

°±

°±

15

°°°°

.

ПРИМЕЧАНИЕ: строго соблюдайте указанный момент затяжки
гайки крепления оси натяжного ролика, чтобы исключить
ослабление затяжки, которое может привести к повреждению
двигателя.

Установите снятые детали в порядке, обратном снятию.

Установите правую опору маятниковой подвески и реактивную тягу
(моменты затяжки см. в главе 19 "Маятниковая подвеска").

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода газораспределительного механизма

11

11-6

ДВИГАТЕЛЬ

F4P

СНЯТИЕ

Установите автомобиль на двухстоечный

подъемник.

Отключите аккумуляторную батарею.

Снимите:

– переднее правое колесо,

– правый передний подкрылок,

– защиту поддона двигателя.

Установите опорную перекладину для

вывешивания двигателя Mot. 1453 вместе с

удерживающими ремнями.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Mot. 799-01

Приспособление для

блокировки зубчатых шкивов

ГРМ

Mot. 1054

Фиксатор верхней мертвой

точки

Mot. 1368

Приспособление для затяжки

болта обводного ролика

газораспределительного

механизма

Mot. 1453

Опорная перекладина для

вывешивания двигателя

Mot. 1487

Приспособление для установки

заглушки распределительного

вала впускных клапанов

Mot. 1488

Приспособление для установки

заглушки распределительного

вала выпускных клапанов

Mot. 1496

Приспособление для

регулировки положения

распределительных валов

Mot. 1509

Mot. 1509-01

Приспособление для

блокировки шкивов

распределительных валов

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ

Гаечный ключ с повернутым зевом для угловой

затяжки болтов

МОМЕНТЫ ЗАТЯЖКИ даН.м и/или °

Болт крепления обводного ролика

4,5

Болт крепления шкива

коленчатого вала

2+135

°±

°±

°±

°±

15

°°°°

Гайка крепления натяжного ролика

2,8

Болт крепления верхней тяги

маятниковой подвески

10,5

Болт крепления к двигателю верхнего

кожуха опоры маятниковой подвески

двигателя 6,2
Болт крепления к кузову ограничителя

хода маятниковой подвески

2,1

Болт крепления акустической массы

2,1

Болты крепления колес

10,5
