Renault Laguna II. Руководство - часть 26

ДВИГАТЕЛЬ В СБОРЕ И ЕГО НИЖНЯЯ ЧАСТЬ

Масляный поддон двигателя

10

10-14

ДВИГАТЕЛИ

F4P - F9Q

СНЯТИЕ

Снятие масляного поддона двигателя не
представляет сложности.

УСТАНОВКА

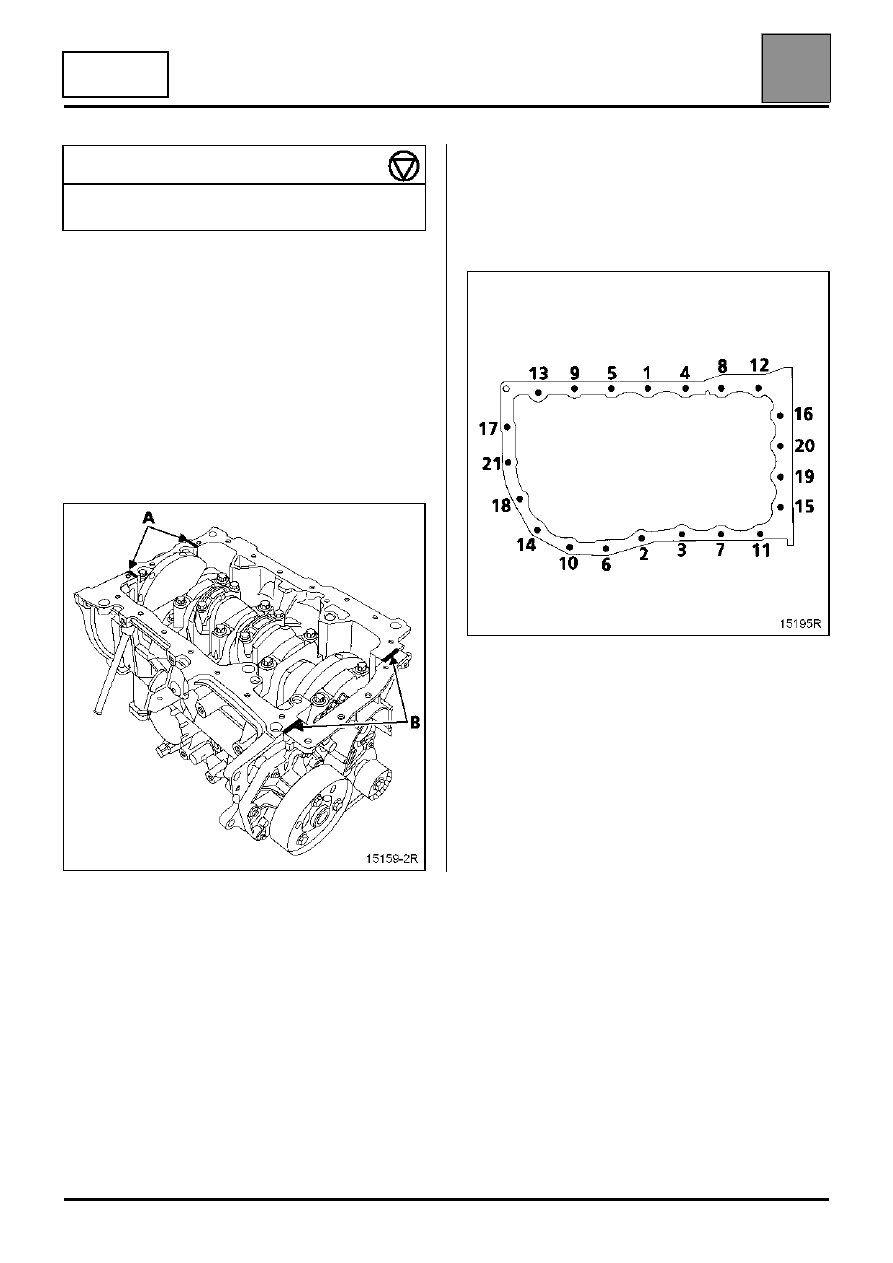

Нанесите небольшое количество состава
RHODORSEAL 5661 в местах (A) (по обе стороны
от 1-го коренного подшипника) и местах (В) (по
линии сопряжения передней крышки с блоком
цилиндров).

Установите масляный поддон с новой прокладкой,
предварительно выполнив усадку прокладки,
затянув болты крепления поддона моментом
0,8 даН.м, после чего окончательно затяните
болты моментом 1,4 даН.м в указанном ниже
порядке.

МОМЕНТ ЗАТЯЖКИ, даН.м

Болты крепления масляного поддона
двигателя

1,4

ДВИГАТЕЛЬ В СБОРЕ И ЕГО НИЖНЯЯ ЧАСТЬ

Масляный поддон двигателя

10

ДВИГАТЕЛЬ

L7X

Снятие и установка масляного поддона двигателя не представляют
сложности.

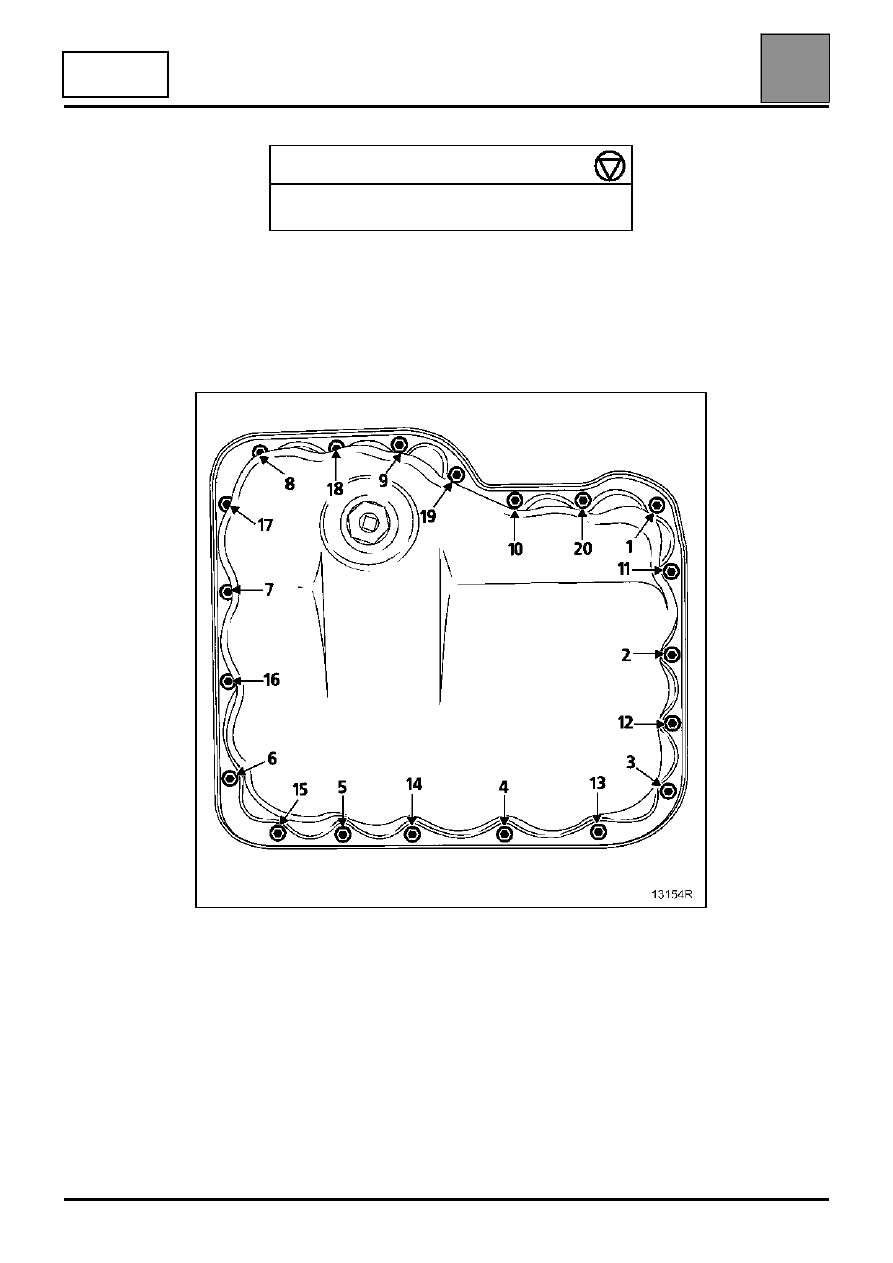

Заверните вручную болты, затем затяните их моментом 0,8 даН.м в
следующем порядке:

ПРИМЕЧАНИЕ: герметичность поддона обеспечивается
композитной прокладкой, рассчитанной на несколько снятий. Если
прокладка повреждена, она может быть частично восстановлена с
помощью герметика AUTOJOINT OR.

МОМЕНТ ЗАТЯЖКИ, даН.м

Болты крепления масляного поддона
двигателя

0,8

10-15

ДВИГАТЕЛЬ В СБОРЕ И ЕГО НИЖНЯЯ ЧАСТЬ

Многофункциональный кронштейн

10

10-16

ДВИГАТЕЛИ

K4M - F4P - F9Q

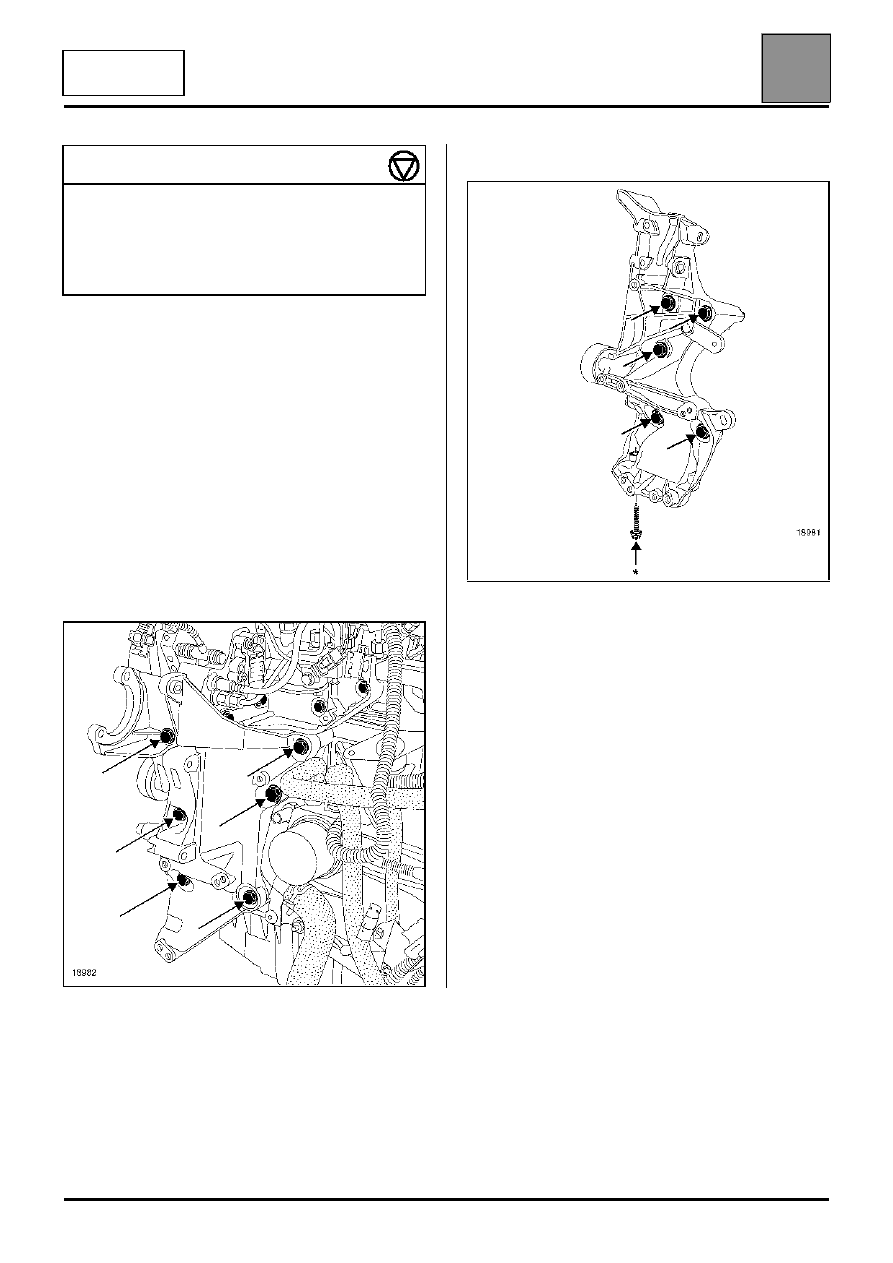

Многофункциональный кронштейн

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отключите аккумуляторную батарею.

Снимите:
– генератор (см. главу 16 "Генератор"),
– болты крепления насоса гидроусилителя

рулевого управления и отведите его в сторону,

– Болты крепления компрессора кондиционера и

прикрепите его к верхней поперечине.

Двигатель F9Q

Двигатель K4M и F4P

* Только на двигателе K4M.

УСТАНОВКА

Установите кронштейн, затянув болты требуемым
моментом.

Процедуру натяжения см. в главе 07 "Натяжение
ремня привода вспомогательного
оборудования".

Установка производится в порядке, обратном
снятию..

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Болт крепления многофункционального
кронштейна

4,4

Болт нижнего крепления
многофункционального кронштейна
(только на двигателе K4M)

2,1

ДВИГАТЕЛЬ В СБОРЕ И ЕГО НИЖНЯЯ ЧАСТЬ

Масляный насос

10

10-17

ДВИГАТЕЛЬ

L7X

Масляный насос

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отключите аккумуляторную батарею.

Снимите:
– ремень привода ГРМ (см. главу 11 "Ремень

привода газораспределительного
механизма"),

– фиксатор коленчатого вала двигателя,
– нижний обводной ролик газораспределительного

механизма,

– зубчатый шкив коленчатого вала,
– крепления кронштейнов компрессора,
– масляный насос.

МОМЕНТ ЗАТЯЖКИ, даН.м

Болты крепления масляного насоса

0,8
