ДВИГАТЕЛЬ В СБОРЕ И ЕГО НИЖНЯЯ ЧАСТЬ

Двигатель - Коробка передач

10

10-10

ДВИГАТЕЛИ

ВСЕХ МОДЕЛЕЙ

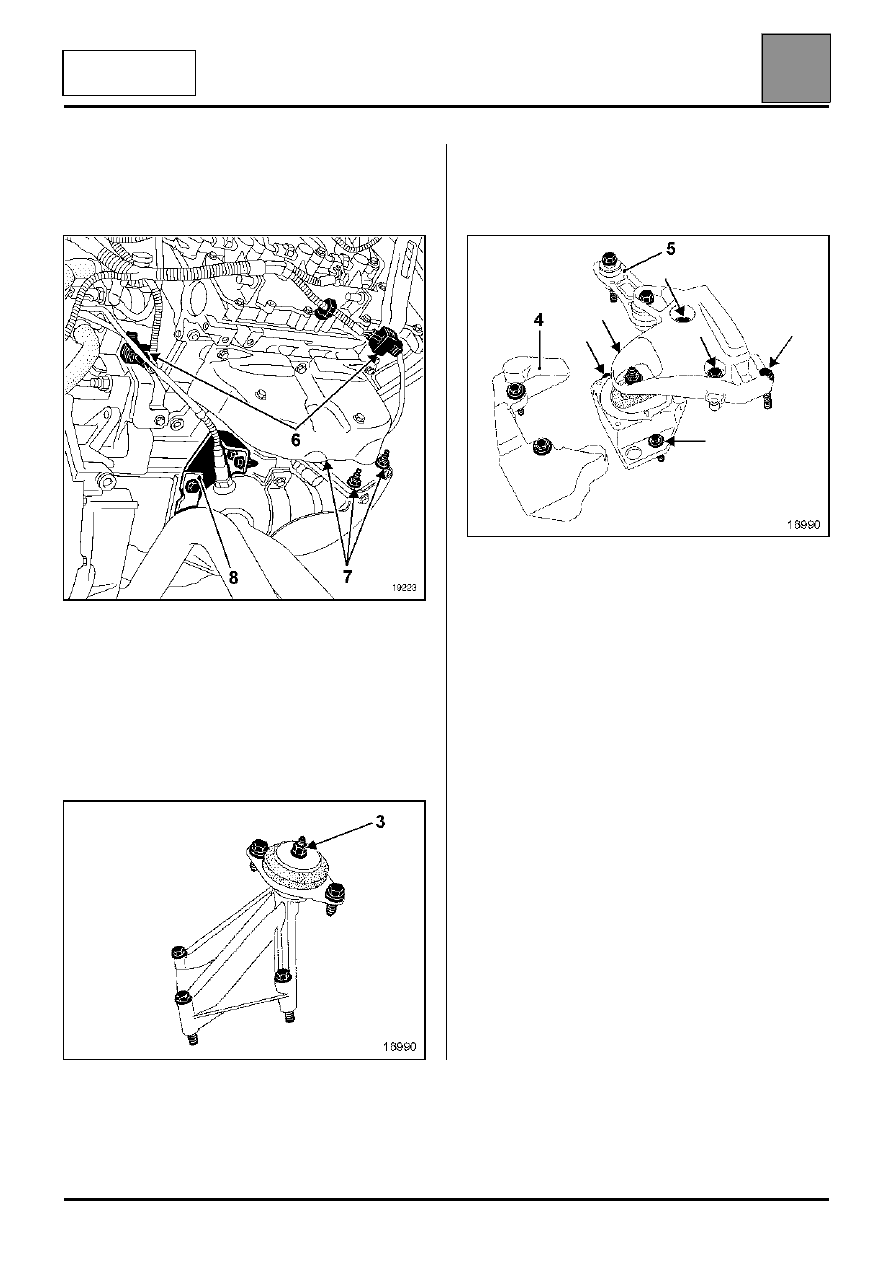

– колодки проводов (6) кислородных датчиков,
– гайки шпилек крепления (7) предварительного

каталитического нейтрализатора,

– подкос (8).

Установите цеховой кран.

Приподнимите двигатель и коробку передач в
сборе с помощью тали.

Снимите:
– гайку (3) и с помощью бронзовой выколотки

выбейте шпильку крепления,

– акустическую массу (4),
– болты крепления тяги (5), затем снимите узел

опоры маятниковой подвески - ограничитель
хода,

ДВИГАТЕЛЬ В СБОРЕ И ЕГО НИЖНЯЯ ЧАСТЬ

Двигатель - Коробка передач

10

10-11

ДВИГАТЕЛИ

ВСЕХ МОДЕЛЕЙ

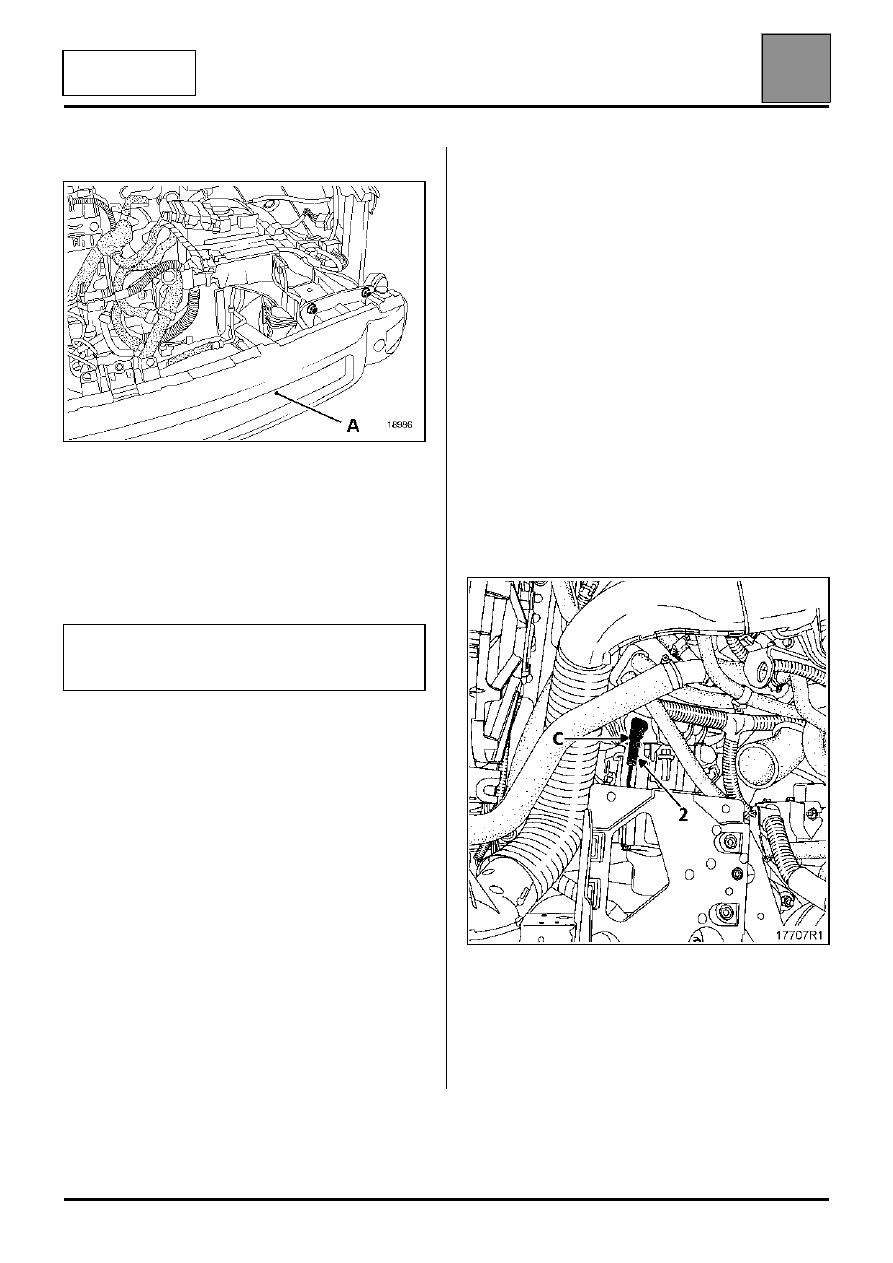

– нижнюю поперечину (A).

ПРИМЕЧАНИЕ: эта поперечина является
элементом жесткости моторного отсека.
Поэтому, перед любыми работами с
поперечиной, обязательно вывесите
двигатель.

С помощью цехового крана выньте двигатель в
сборе с коробкой передач.

УСТАНОВКА

Установите двигатель и коробку передач в сборе,
используя ту же методику, что и при снятии.

Установите:
– левую опору маятниковой подвески,
– правую опору маятниковой подвески,
– реактивную тягу.

Моменты затяжки см. главу 19 "Маятниковая
подвеска".

Операции с рабочим цилиндром привода
сцепления в случае отсоединения коробки
передач от двигателя

ВАЖНОЕ ЗАМЕЧАНИЕ: чтобы не повредить
рабочий цилиндр, не наносите смазку на
первичный вал коробки передач.

ПРИМЕЧАНИЕ: для предотвращения утечек
рабочей жидкости заменяйте рабочий цилиндр
гидропривода сцепления при замене кожуха
сцепления.

Долейте жидкость в бачок гидропривода
сцепления.

Удалите воздух из гидропривода:
– подсоедините к отверстию (C) шланг, а его

свободный конец опустите в бачок, наполненный
тормозной жидкостью,

– Приподнимите держатель (2),
– переместите шланг до первого фиксированного

положение, соответствующего первому
уплотнительному кольцу,

– установите приспособление для удаления

воздуха типа Arc 50,

– включите приспособление для удаления воздуха,
– дождитесь полного удаления воздуха из

гидропривода,

– зафиксируйте шланг на рабочем цилиндре

привода сцепления.

Долейте тормозную жидкость до требуемого
уровня.

Проверьте работу сцепления.

ВАЖНОЕ ЗАМЕЧАНИЕ: установите на место
нижнюю поперечину после снятия двигателя
в сборе с коробкой передач.

ДВИГАТЕЛЬ В СБОРЕ И ЕГО НИЖНЯЯ ЧАСТЬ

Двигатель - Коробка передач

10

10-12

ДВИГАТЕЛИ

ВСЕХ МОДЕЛЕЙ

Установите снятые детали в порядке, обратном
снятию.

Замените несъемные болты новыми.

Выполните:
– заправку маслом коробки передач,
– заправку маслом двигателя (при необходимости),
– заправку жидкостью системы охлаждения и

удаление из нее воздуха (см. главу 19 "Заправка
и удаление воздуха").

– заправку системы гидроусилителя рулевого

управления и удаление из нее воздуха,

– заправку системы кондиционирования воздуха с

помощью зарядной станции.

Нанесите на резьбу болтов крепления
направляющих пальцев плавающих скоб
тормозных механизмов состав Loctite FRENBLOC
и затяните их требуемым моментом.

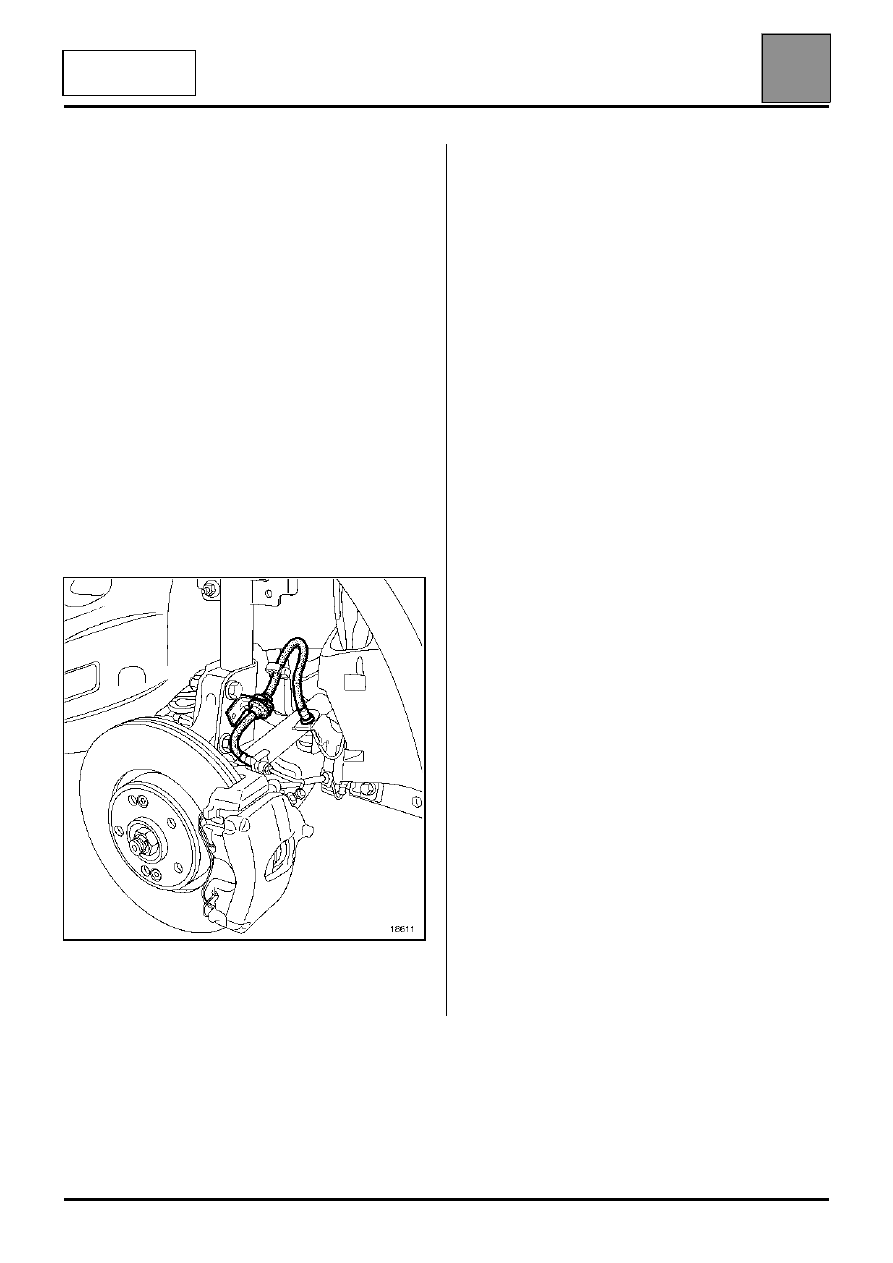

ВНИМАНИЕ: надежно закрепите тормозной шланг
и провода датчика скорости вращения колеса АБС.

Нажмите несколько раз на педаль тормоза для
установки тормозных колодок в рабочее
положение.

ВАЖНОЕ ЗАМЕЧАНИЕ:
После установки блок-фар необходимо их
отрегулировать:
– установите автомобиль на ровную поверхность.
– установите ручку корректора на 0.
– выполните регулировку.

Если автомобиль оснащен ксеноновыми фарами,
то необходимо произвести инициализацию
системы и регулировку фар (см. главу
"Ксеноновые фары, инициализация системы").

ВНИМАНИЕ: для фар, оснащенных ксеноновыми
лампами, запрещается включать лампу, если она
не установлена в блок-фару (опасно для зрения).

ДВИГАТЕЛЬ В СБОРЕ И ЕГО НИЖНЯЯ ЧАСТЬ

Масляный поддон двигателя

10

10-13

ДВИГАТЕЛЬ

K4M

110

ДВИГАТЕЛЬ В СБОРЕ И ЕГО НИЖНЯЯ ЧАСТЬ

Масляный поддон двигателя

СНЯТИЕ

Снятие масляного поддона двигателя не
представляет сложности.

УСТАНОВКА 2

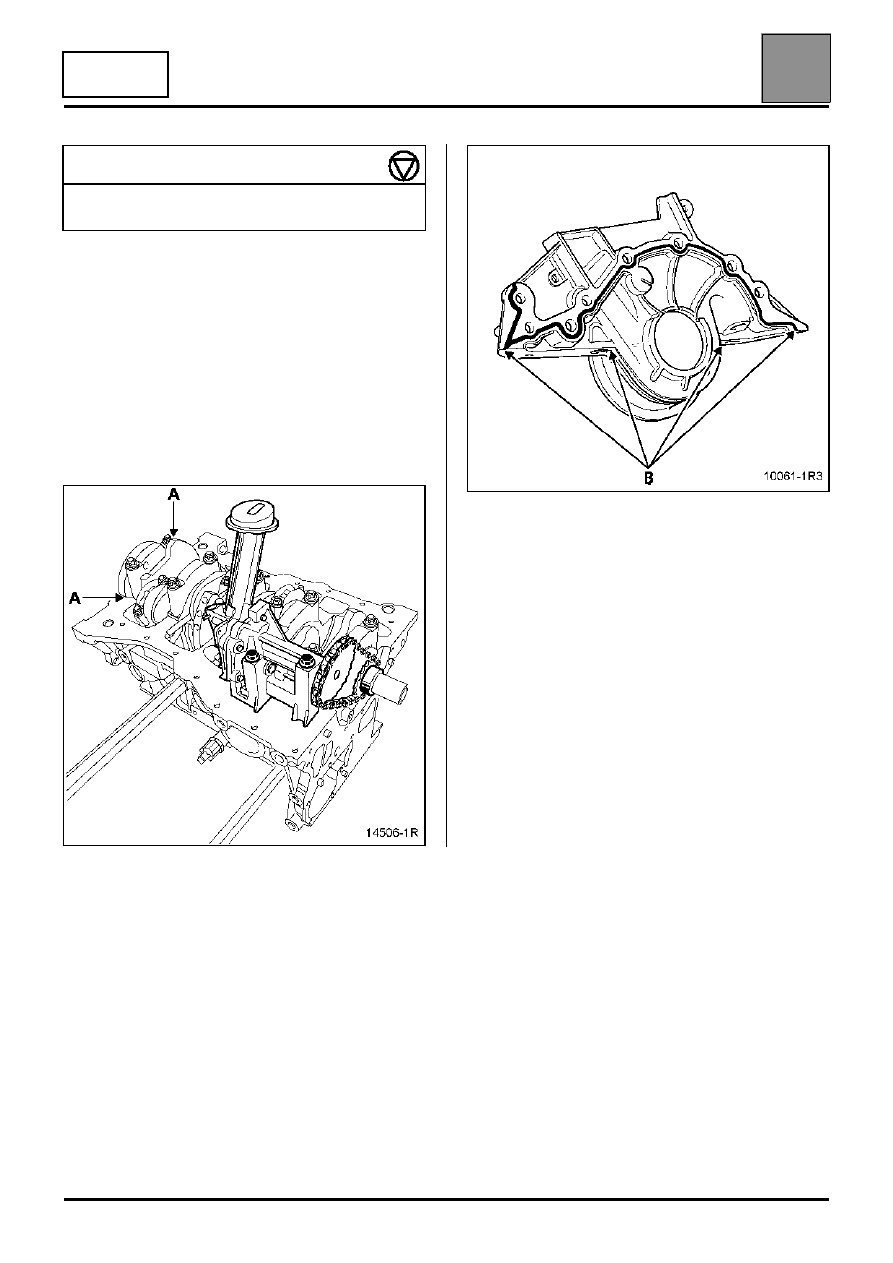

Нанесите небольшое количество состава
RHODORSEAL 5661 в местах (A) по обе стороны
от 1-го коренного подшипника и местах (В)
передней крышки блока цилиндров.

Установите масляный поддон с новой прокладкой,
предварительно выполнив усадку прокладки,
затянув болты крепления поддона с моментом
0,8 даН.м, после чего окончательно затяните
болты ("крест-накрест") моментом 1,4 даН.м.

МОМЕНТ ЗАТЯЖКИ, даН.м

Болты крепления масляного поддона
двигателя

1,4
