ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладки головки блока цилиндров

11

11-27

ДВИГАТЕЛЬ

L7X

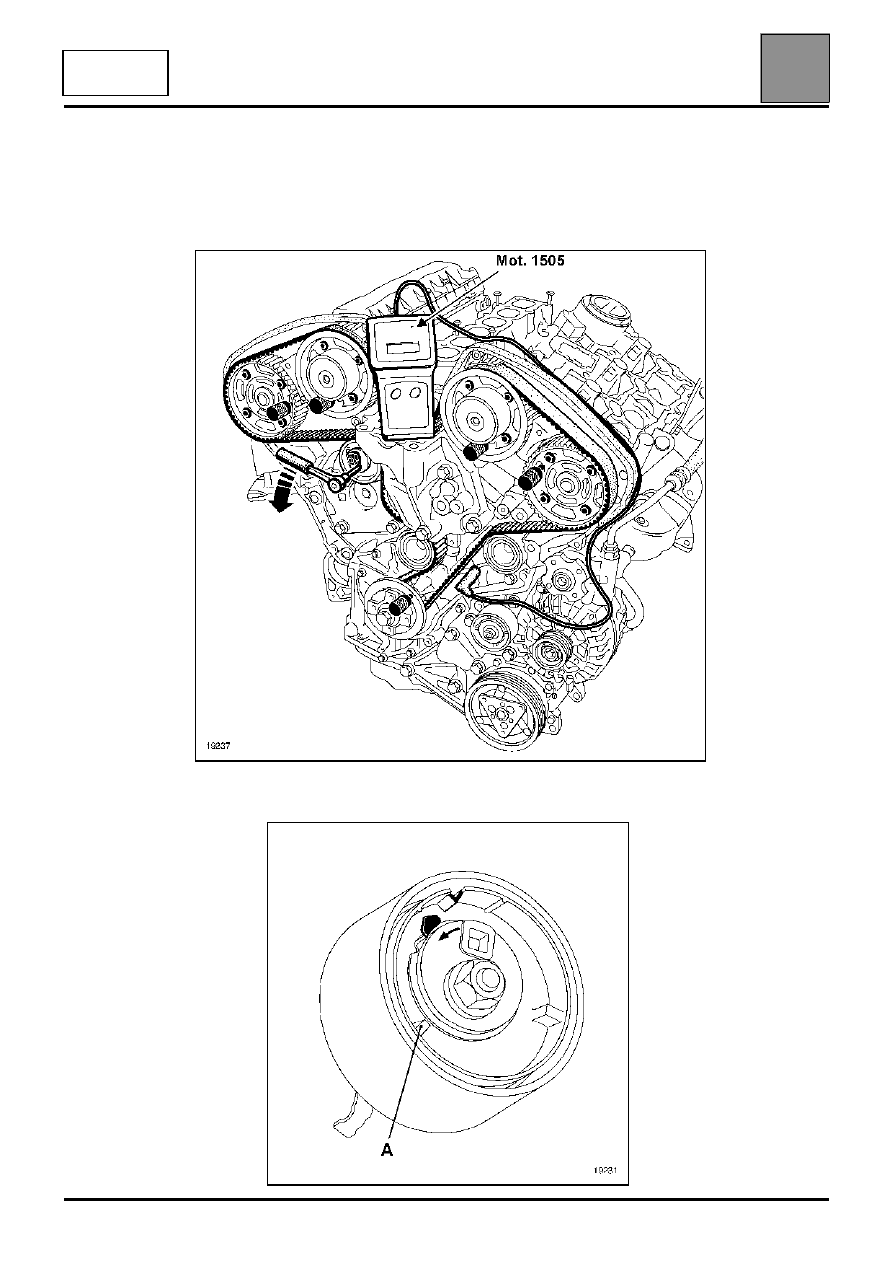

Снимите приспособление Mot. 1436.

Натяните ремень с помощью приспособления Mot. 1505, поворачивая

натяжной ролик в направлении, указанном стрелкой, с помощью головки

с квадратом на 6,35 мм до получения требуемого установочного

значения: 106

±±±±

4 Гц.

Затяните гайку крепления натяжного ролика моментом 1 даН.м.

ПРИМЕЧАНИЕ: при вращении натяжного ролика

ни в коем случае не поворачивайте ролик за

упор (A).

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладки головки блока цилиндров

11

11-28

ДВИГАТЕЛЬ

L7X

Затяните болты крепления зубчатых шкивов
распределительных валов моментом 1 даН.м,
начиная с распределительного вала (4).

Снимите фиксаторы распределительных и
коленчатого валов.

Проверните коленчатый вал на два оборота.

Заблокируйте только коленчатый вал с помощью
фиксатора Mot. 1430.

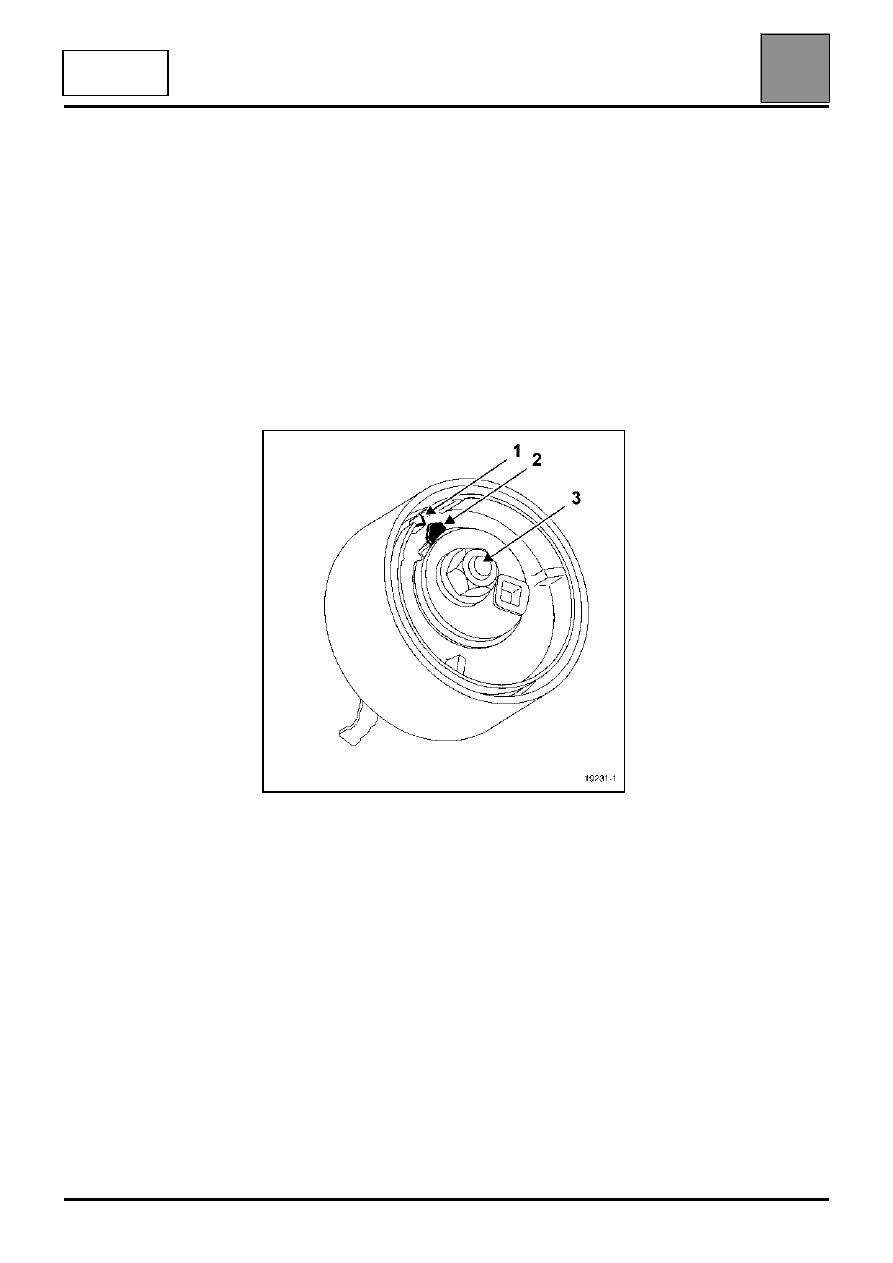

Отверните гайку натяжного ролика на 1/4 оборота и
совместите метки (1) и (2), затем затяните гайку (3)
моментом 2,5 даН.м.

Снимите фиксатор коленчатого вала.

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладки головки блока цилиндров

11

11-29

ДВИГАТЕЛЬ

L7X

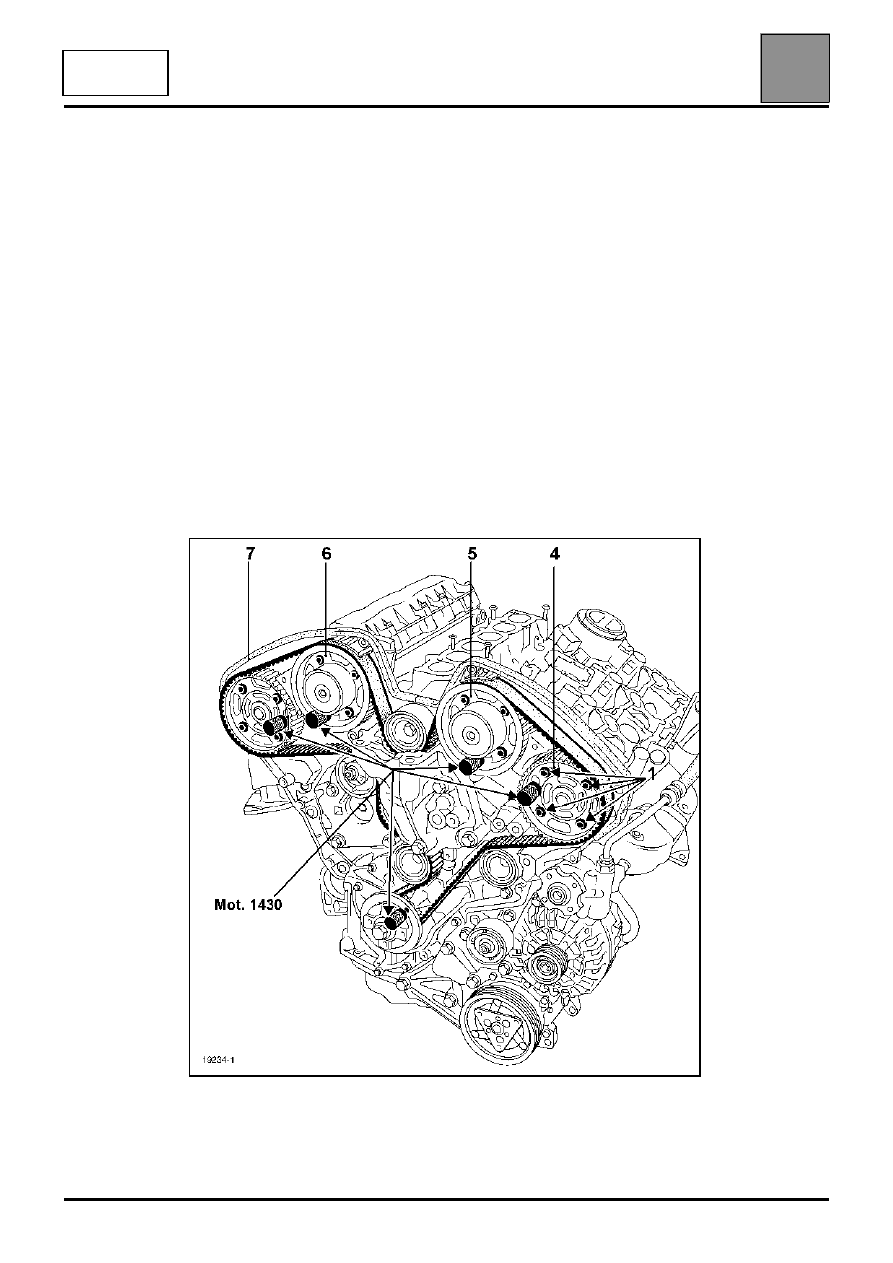

Проверните коленчатый вал на два оборота по направлению вращения.

Убедитесь, что метки (1) и (2) натяжного ролика совмещены, если нет
повторите процедуру натяжения. Для этого отверните гайку натяжного
ролика на 1/4 оборота и совместите метки с помощью головки с
квадратом на 6,35 мм.

Заблокируйте по порядку с помощью фиксаторов Mot. 1430:
– коленчатый вал,
– распределительные валы (4), (5), (6) и (7).

ВАЖНОЕ ЗАМЕЧАНИЕ:

●

если фиксатор Mot. 1430 не устанавливается в гнездо, отверните на
45

°

 болты (1) крепления зубчатого шкива распределительного вала.

●

если фиксатор Mot. 1430 не устанавливается в гнездо, операцию
фиксации распределительных валов можно облегчить путем
отворачивания на 45

°

 болты (1), затем поверните ступицы

распределительных валов с помощью приспособления Mot. 1428 или
Mot. 1555.

Затяните болты (1) моментом 1 даН.м, начиная со шкива (4), затем (5),
(6) и (7).

Снимите фиксаторы Mot. 1430 распределительных валов и коленчатого
вала.

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладки головки блока цилиндров

11

11-30

ДВИГАТЕЛЬ

L7X

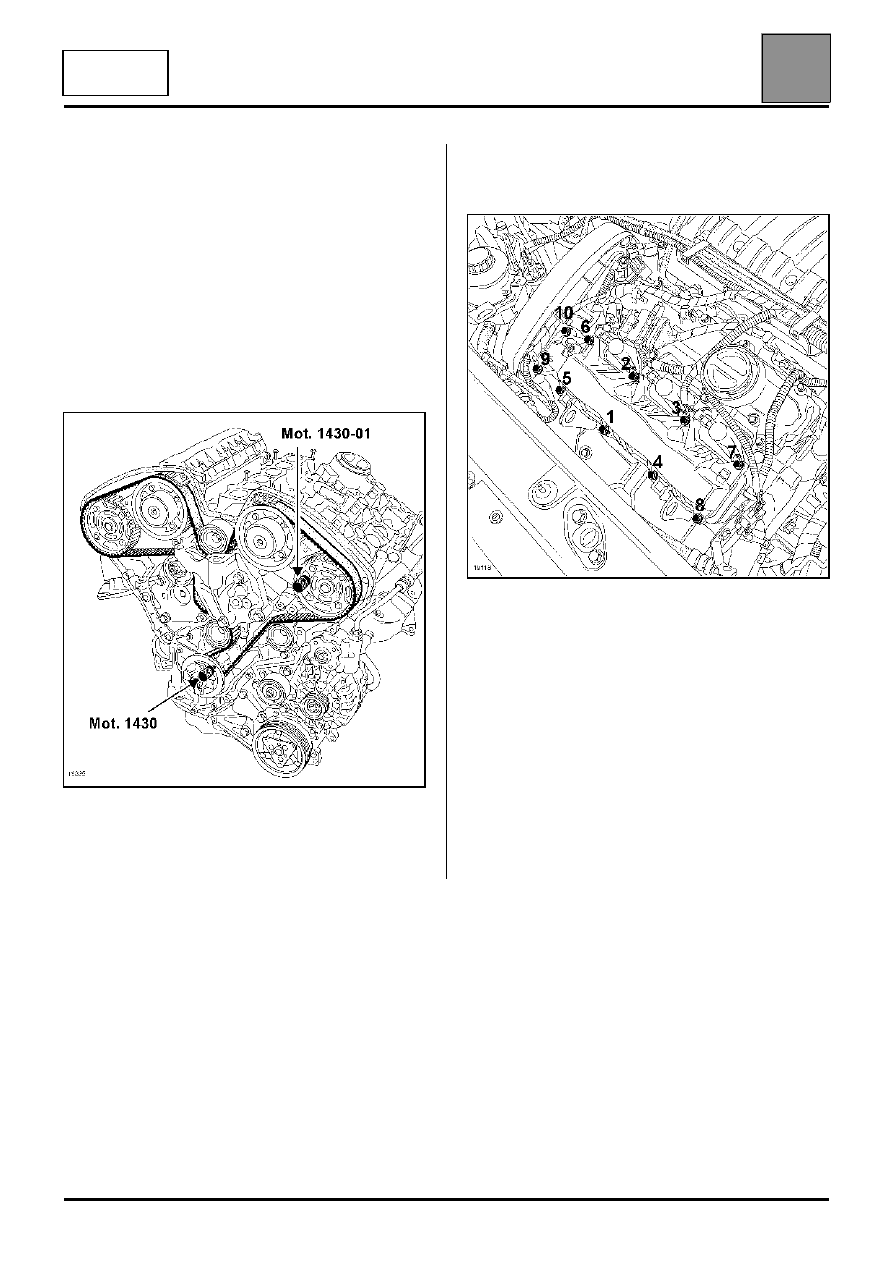

ПРОВЕРКА УСТАНОВКИ ФАЗ
ГАЗОРАСПРЕДЕЛЕНИЯ

Проверните коленчатый вал на два оборота.

Заблокируйте коленчатый вал фиксатором
Mot. 1430.

Убедитесь, что фиксатор для проверки
регулировки зубчатых шкивов распределительных
валов и коленчатого вала Mot. 1430-01 свободно
входит в отверстия под фиксаторы в головках
блока цилиндров и доходит до упора в зубчатые
шкивы распределительных валов.

Если это так, повторите операцию установки ремня
привода газораспределительного механизма.

Снимите фиксатор коленчатого вала.

Заверните вручную, затем окончательно затяните
болты крепления крышки распределительного
вала в указанном ниже порядке:

Затяните болты моментом 1 даН.м.

Установка производится в порядке, обратном
снятию.

Установите ремень привода вспомогательного
оборудования (см. методику, описанную в главе 07
"Натяжение ремня привода вспомогательного
оборудования"),
