СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Прокладка головки блока цилиндров

11

11-35

ДВИГАТЕЛИ

F4P - K4M

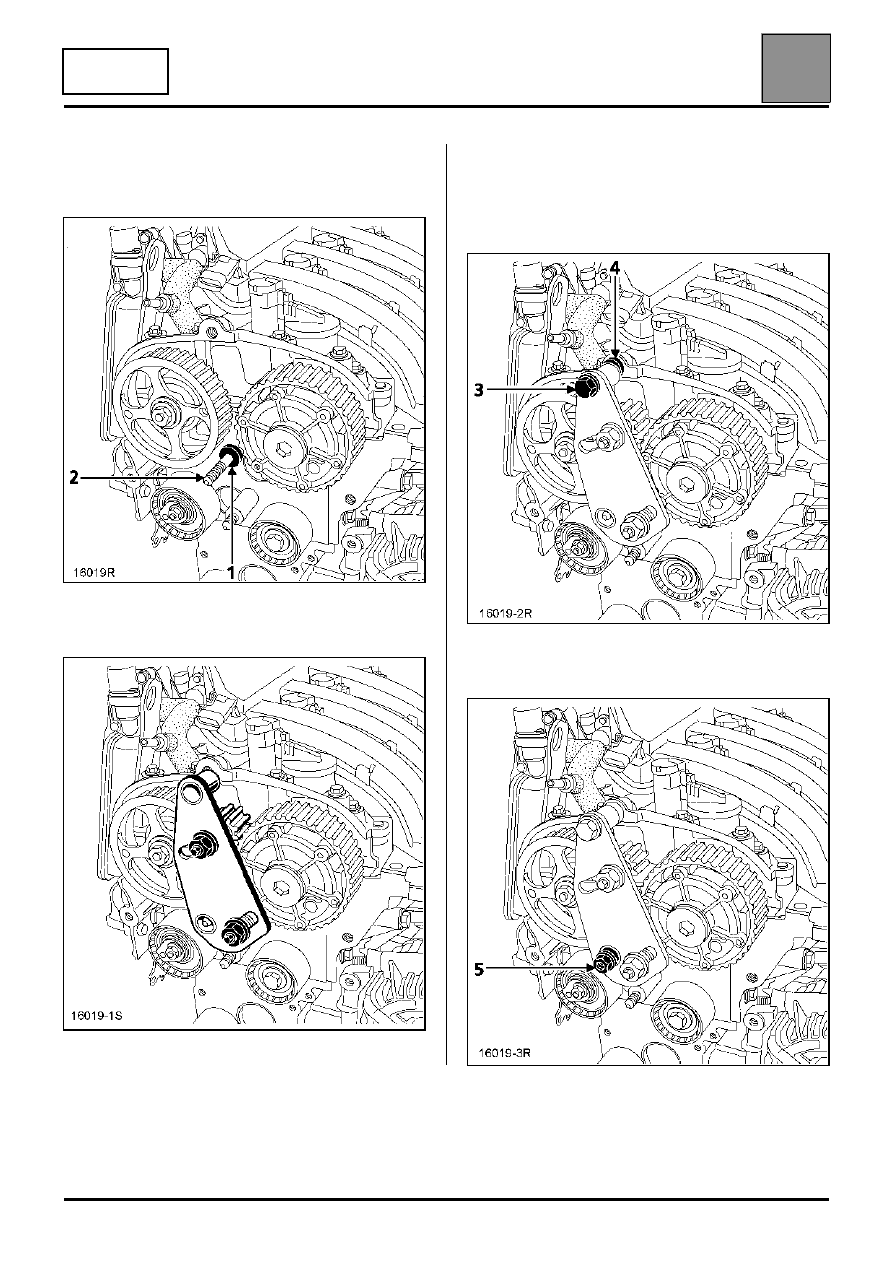

Установите:
– распорную втулку (1) приспособления

Mot. 1509-01 на шпильку (2),

– приспособление Mot. 1509, как показано на

рисунке ниже,

– верхний болт (3), поместив распорную втулку (4)

приспособления Mot.1509-01 между
приспособлением и крышкой подшипников
распределительных валов (не затягивайте
окончательно болт).

– гайку с буртиком (5) приспособления

Mot. 1509-01.

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Прокладка головки блока цилиндров

11

11-36

ДВИГАТЕЛИ

F4P - K4M

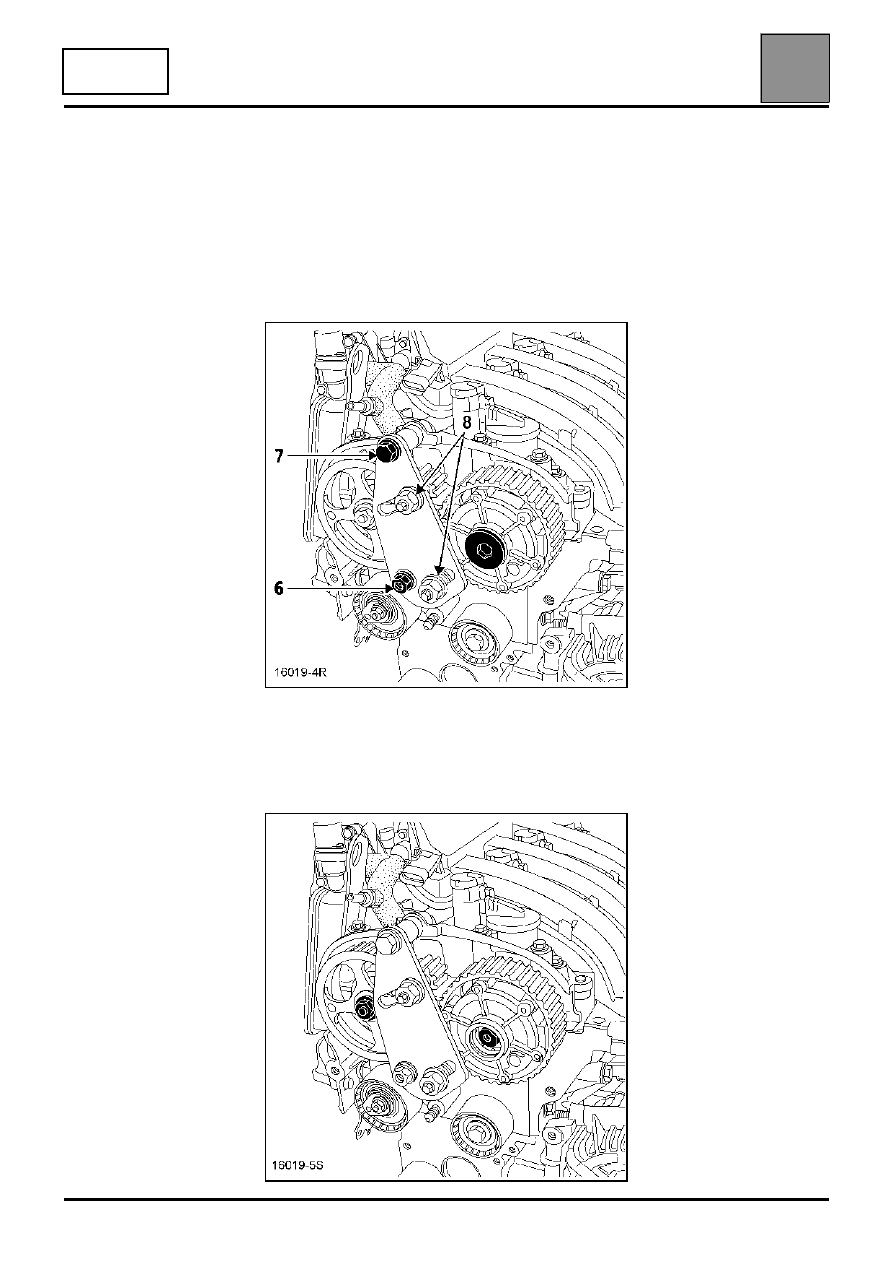

Затяните гайку с буртиком (6) и болт (7), затем
совместите шестерни приспособления Mot. 1509 с
зубчатыми шкивами распределительных валов,
затягивая гайки (8) моментом 8 даН.м.

Снимите:
– заглушку фазорегулятора распределительного

вала впускных клапанов с помощью
шестигранного ключа на 14 мм,

– гайку крепления зубчатого шкива

распределительного вала выпускных клапанов,

– болт крепления фазорегулятора

распределительного вала впускных клапанов,

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11

11-37

ДВИГАТЕЛИ

F4P - K4M

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Двигатель K4M

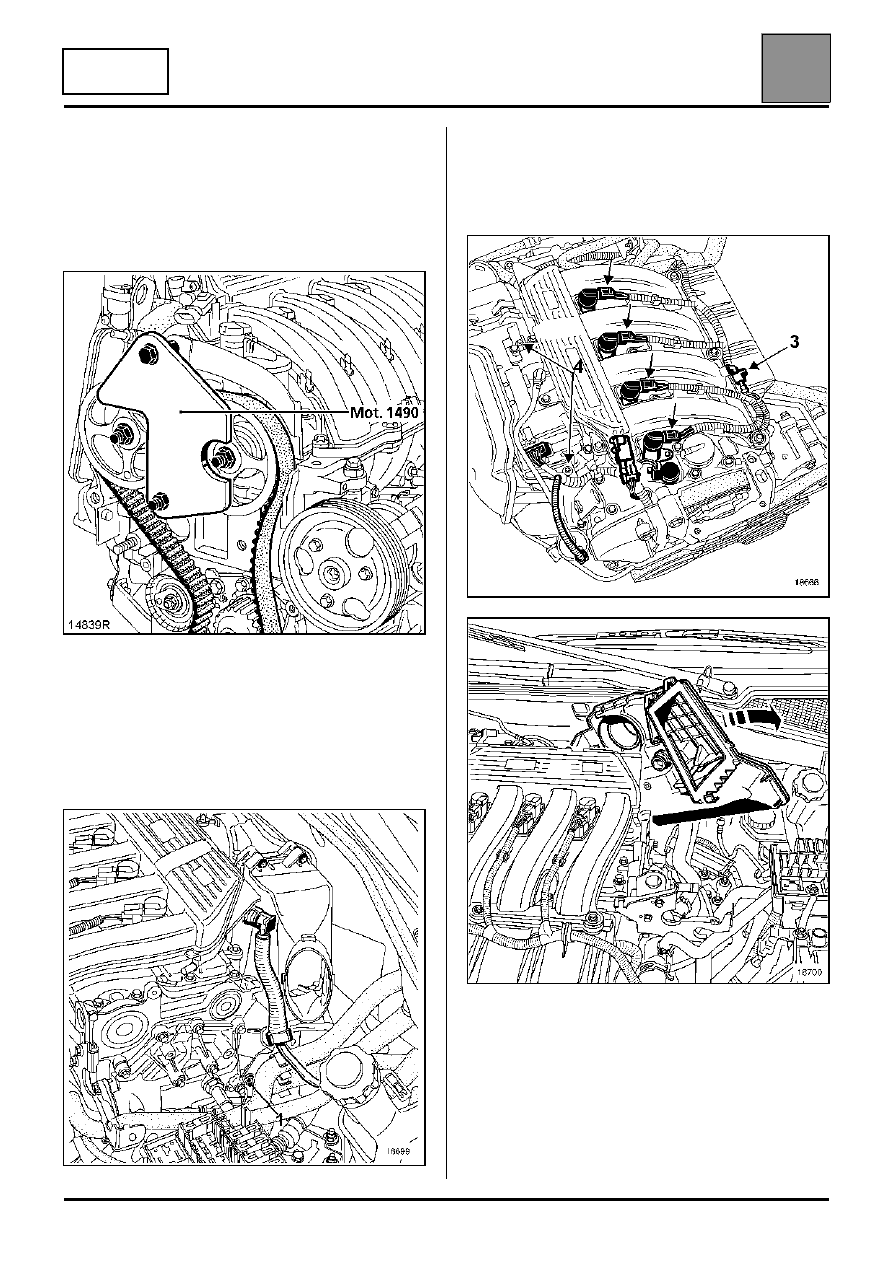

Снимите зубчатые шкивы распределительных
валов с помощью приспособления Mot. 1490
(используйте крепления крышки привода
механизма газораспределения, чтобы
зафиксировать приспособление Mot. 1490).

Снимите:
– трос привода дроссельной заслонки,
– защиту топливораспределительной рампы,
– питающий топливопровод на

топливораспределительной рампе и отведите
его в сторону,

– крепление лапки (1) и отведите ее в сторону.

Отсоедините:
– разъем (3) и разъемы катушек зажигания,
– шланг отбора разрежения вакуумного усилителя

тормозов от впускного коллектора,

– корпус воздушного фильтра, отвернув болты (4).

ПРИМЕЧАНИЕ: примите меры предосторожности,
чтобы не повредить патрубок впускного
коллектора, к которому присоединяется вакуумный
шланг усилителя тормозов. Если патрубок
сломается, то коллектор подлежит замене.

Сдвиньте корпус воздушного фильтра вправо,
чтобы извлечь его. Корпус воздушного фильтра
может пройти между проемом ветрового окна,
двигателем и вакуумным усилителем тормозов.

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11

11-38

ДВИГАТЕЛИ

F4P - K4M

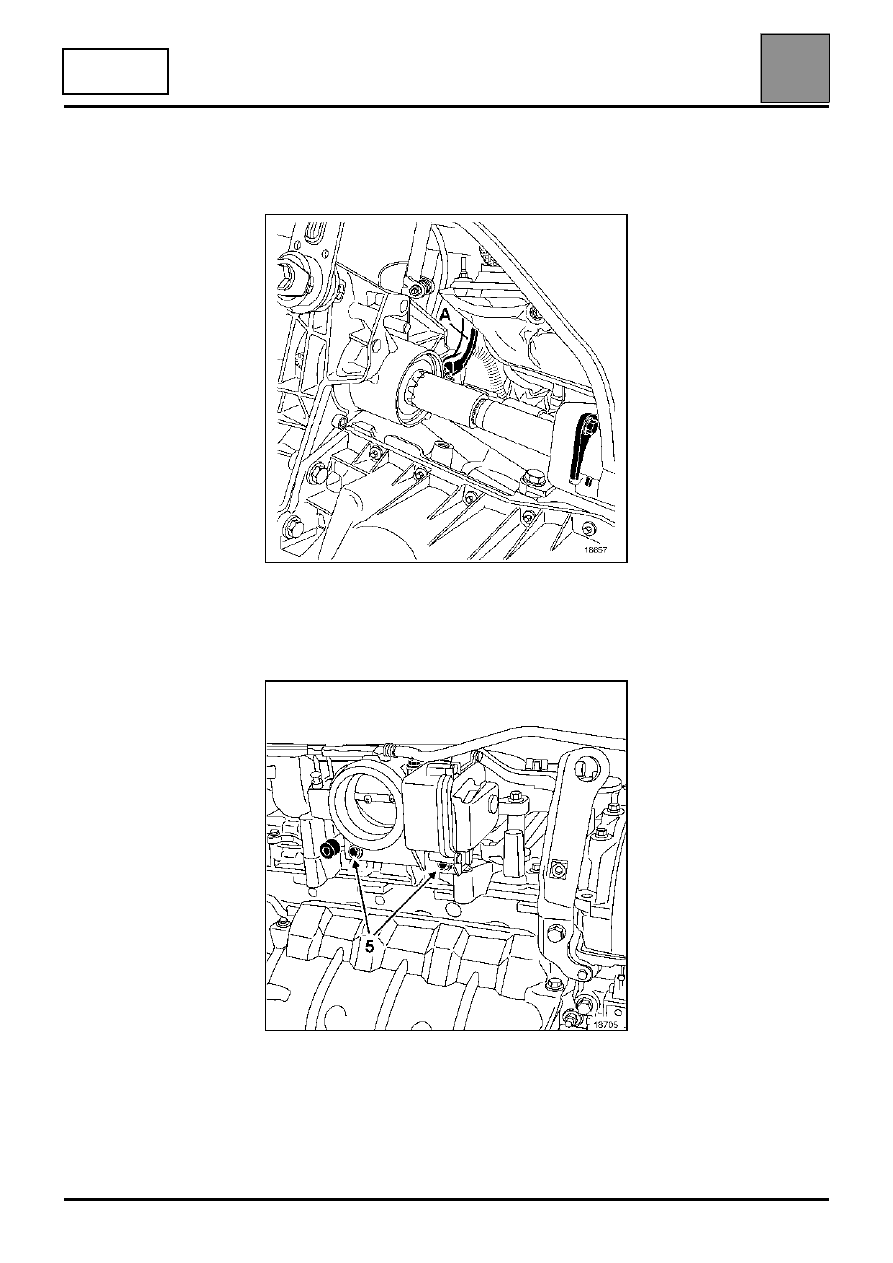

Снимите:
– подкос (A),

– отсоедините приемную трубу системы выпуска

отработавших газов,

– блок дроссельной заслонки, отвернув болты (5),
