ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11

11-47

ДВИГАТЕЛИ

F4P - K4M

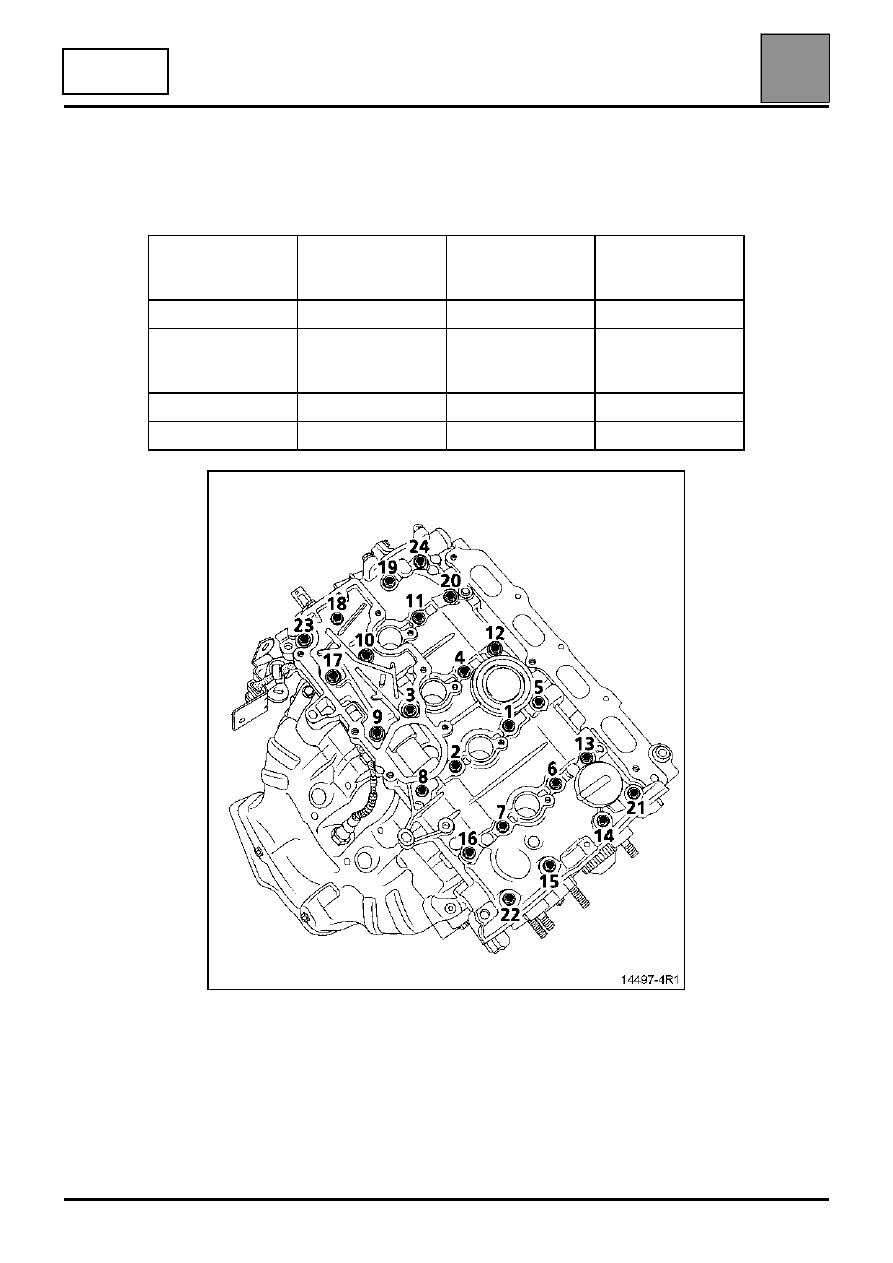

Установите крышку головки блока цилиндров, затянув болты крепления требуемым моментом.

Метод затяжки:

Операция

Порядок затяжки

болтов

Порядок

отворачивания

болтов

Момент затяжки,

даН.м

Операция n

°°°°

1

22-23-20-13

-

0,8

Операция n

°°°°

2

с 1 по 12

с 14 по 19

21 и 24

-

1,2

Операция n

°°°°

3

-

22-23-20-13

-

Операция n

°°°°

4

22-23-20-13

-

1,2

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11

11-48

ДВИГАТЕЛИ

F4P - K4M

ПРИМЕЧАНИЕ: привалочные плоскости должны быть
чистыми, сухими и не замасленными (не оставляйте следов
от пальцев).

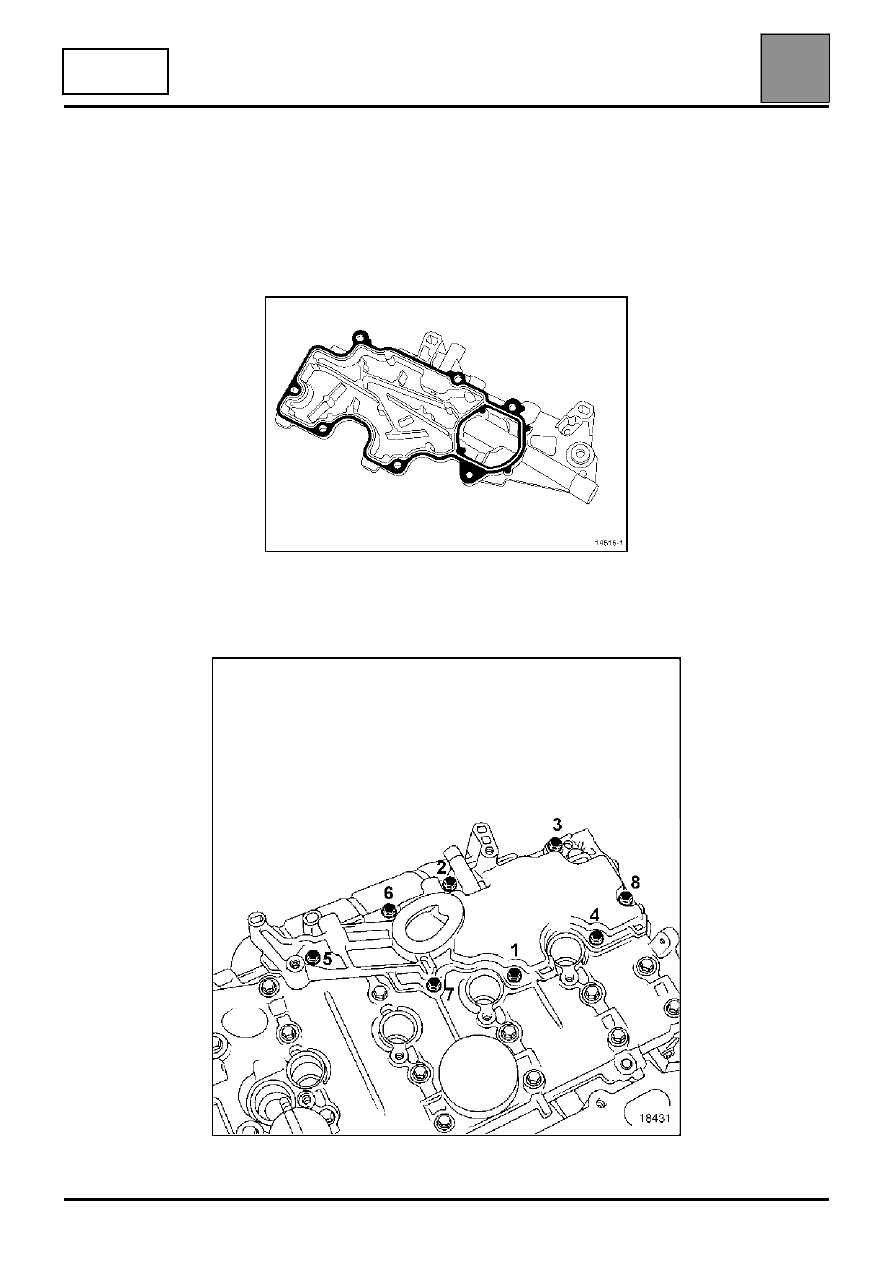

Нанесите с помощью валика (для малярных работ) состав
Loctite 518 на привалочную плоскость маслоотстойника, пока
она не станет красноватого цвета.

Установите маслоотстойник и затяните болты его крепления
моментом 1,3 даН.м в требуемом порядке.

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11

11-49

ДВИГАТЕЛИ

F4P - K4M

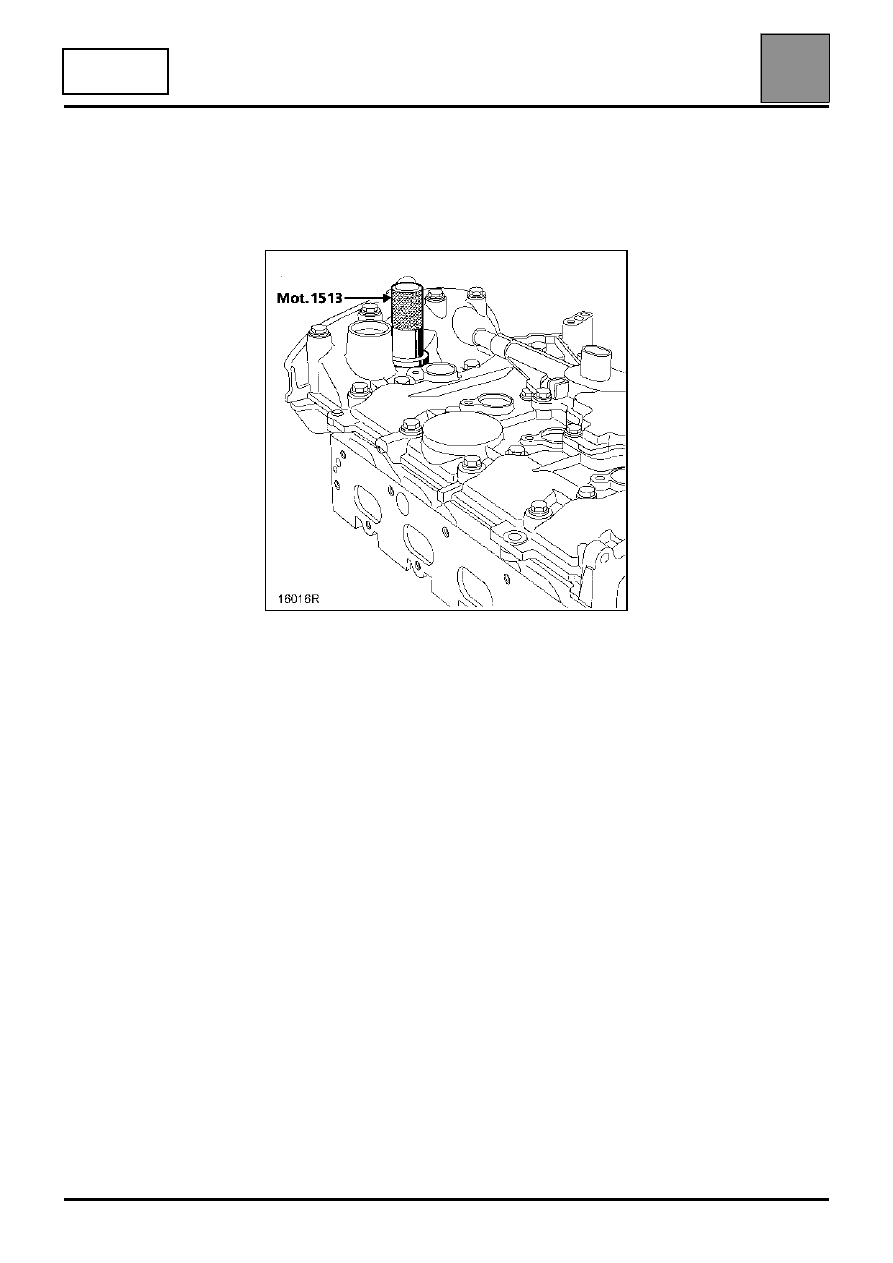

Замена уплотнительной прокладки
электромагнитного клапана управления
(двигатель F4P) производится с помощью
приспособления Mot. 1513.

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11

11-50

ДВИГАТЕЛИ

F4P - K4M

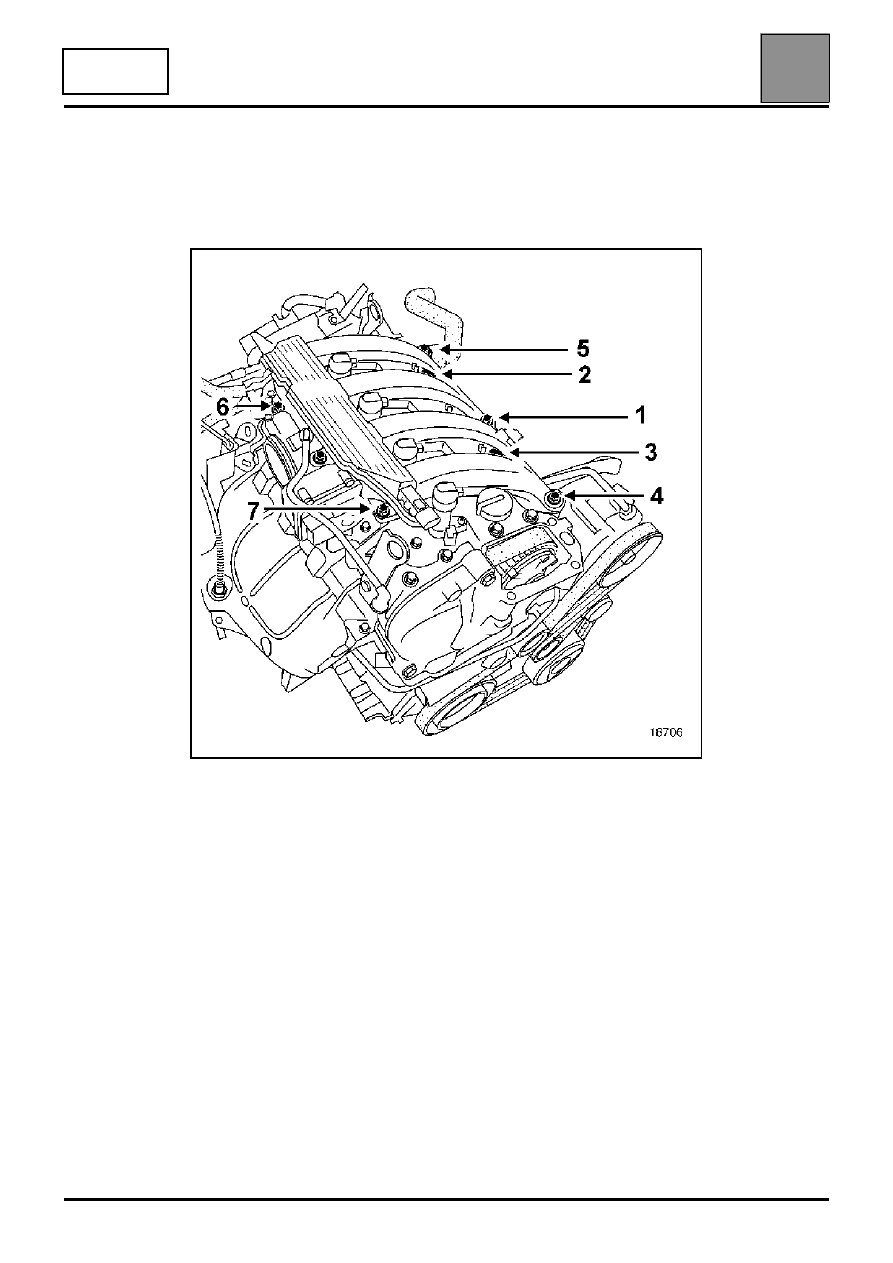

Установите:
– катушки зажигания и затяните их моментом 1,3 даН.м,
– впускной коллектор (с новыми прокладками) и затяните болты его

крепления моментом 0,9 даН.м в требуемом порядке,

– блок дроссельной заслонки, затянув болты крепления моментом

1,5 даН.м,

– корпус воздушного фильтра, затянув болты крепления моментом

0,9 даН.м.
