СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Натяжение ремня привода газораспределительного механизма

07

07-36

ДВИГАТЕЛЬ

F4P

При замене ремня привода
газораспределительного механизма
обязательно замените натяжной и обводной
ролики газораспределительного механизма.

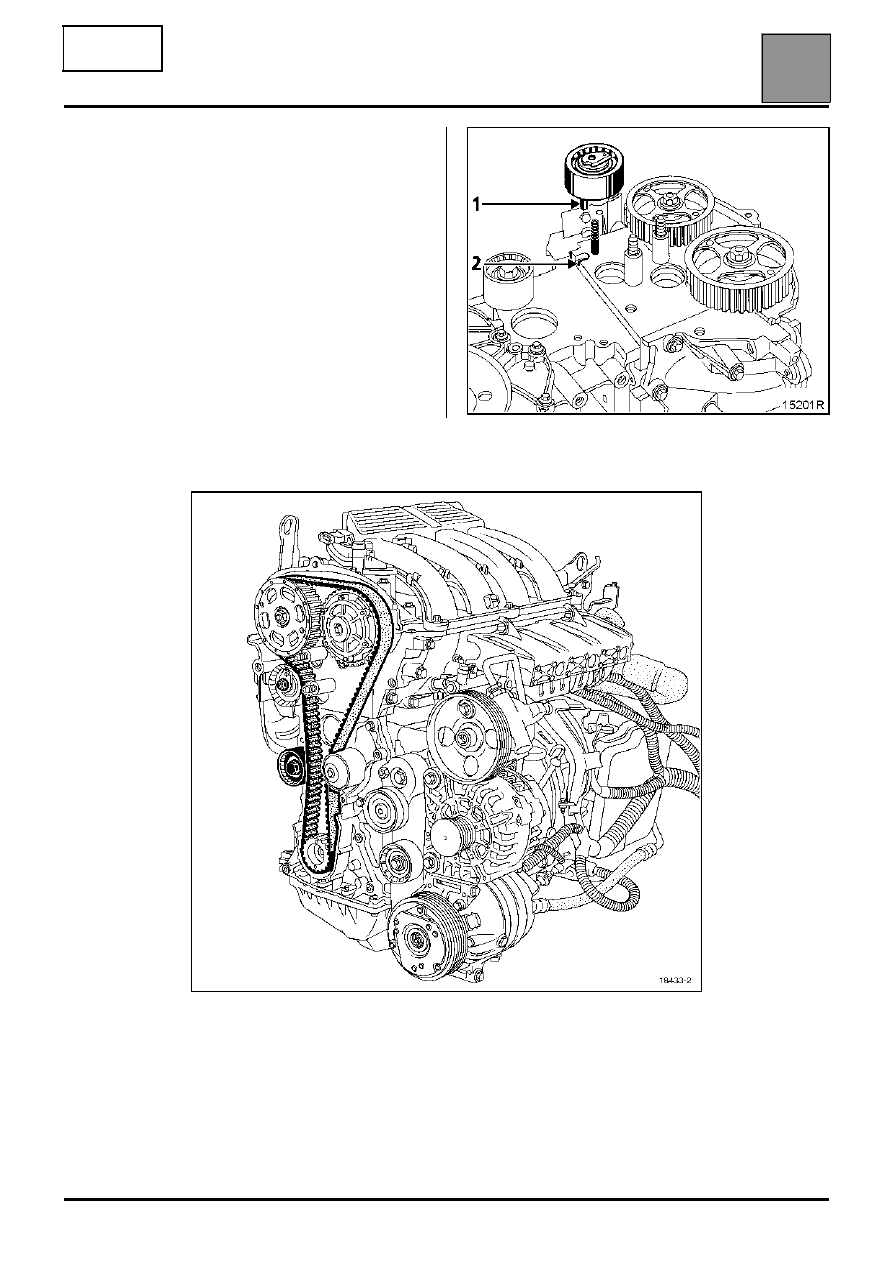

Следите за тем, чтобы выступ (1) натяжного
ролика правильно вошел в паз (2).

Установите:
– ремень привода ГРМ,
– обводной ролик (3), затянув крепежный болт моментом 4,5 даН.м,

– шкив коленчатого вала, предварительно затянув болт (не

затягивайте болт окончательно, зазор между болтом/шкивом
должен составлять 2 - 3 мм).

ПРИМЕЧАНИЕ:
– болт крепления шкива коленчатого вала годен для повторного

использования, если длина до головки не превышает 49,1 мм (в
противном случае замените болт),

– не смазывайте моторным маслом новый болт. Напротив,

обязательно смажьте моторным маслом резьбу и нижнюю
поверхность головки повторно используемого болта.

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Натяжение ремня привода газораспределительного механизма

07

07-37

ДВИГАТЕЛЬ

F4P

ПРИМЕЧАНИЕ: не вращайте натяжной ролик
против часовой стрелки.

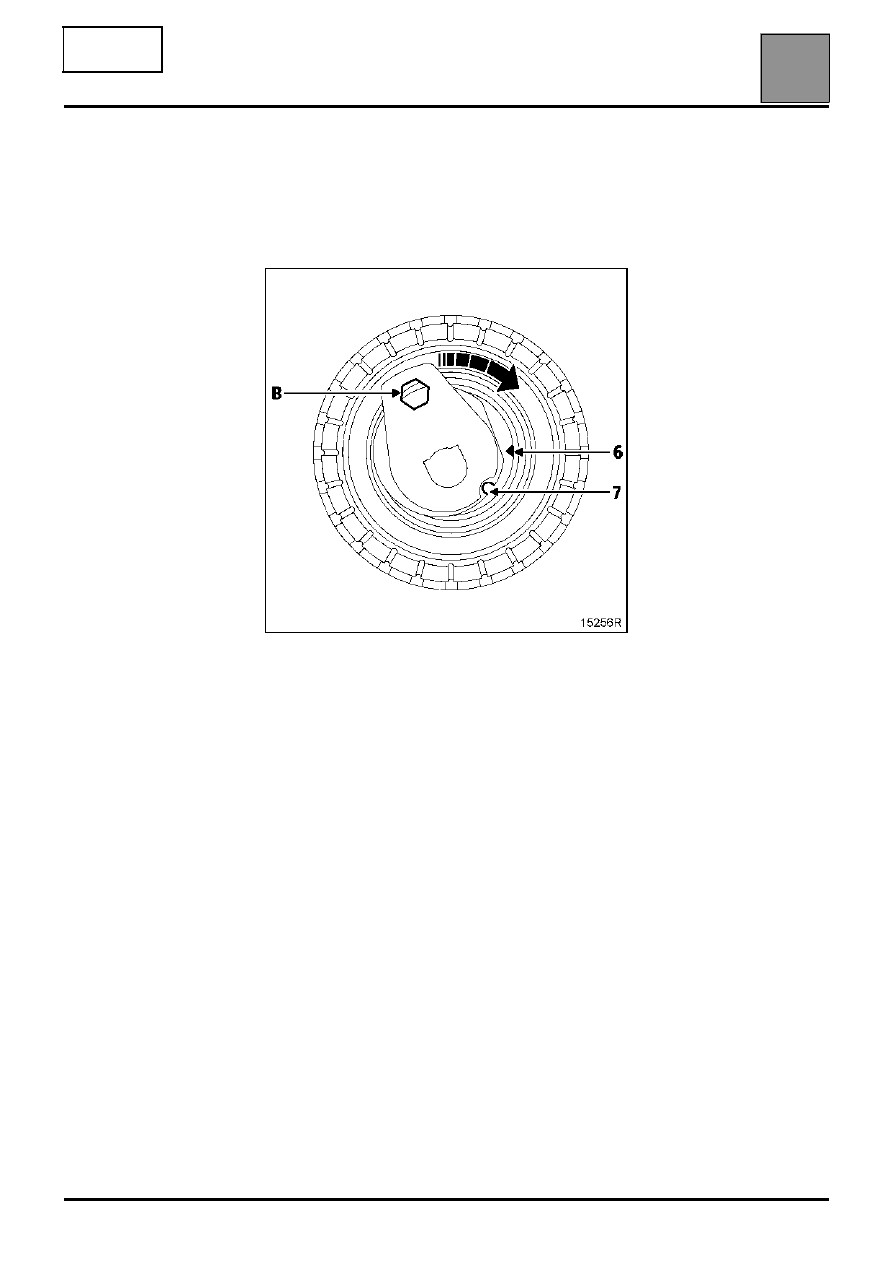

Совместите метки (6) и (7) на натяжном ролике с
помощью шестигранного гаечного ключа на 6 мм,
вставленного в отверстие B.

Предварительно затяните гайку крепления оси
натяжного ролика моментом 0,7 даН.м.

Затяните болт крепления шкива коленчатого вала
моментом 2 даН.м (при этом фиксатор верхней
мертвой точки Mot. 1054 должен находиться в
соответствующем отверстии в коленчатом
вале).

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Натяжение ремня привода газораспределительного механизма

07

07-38

ДВИГАТЕЛЬ

F4P

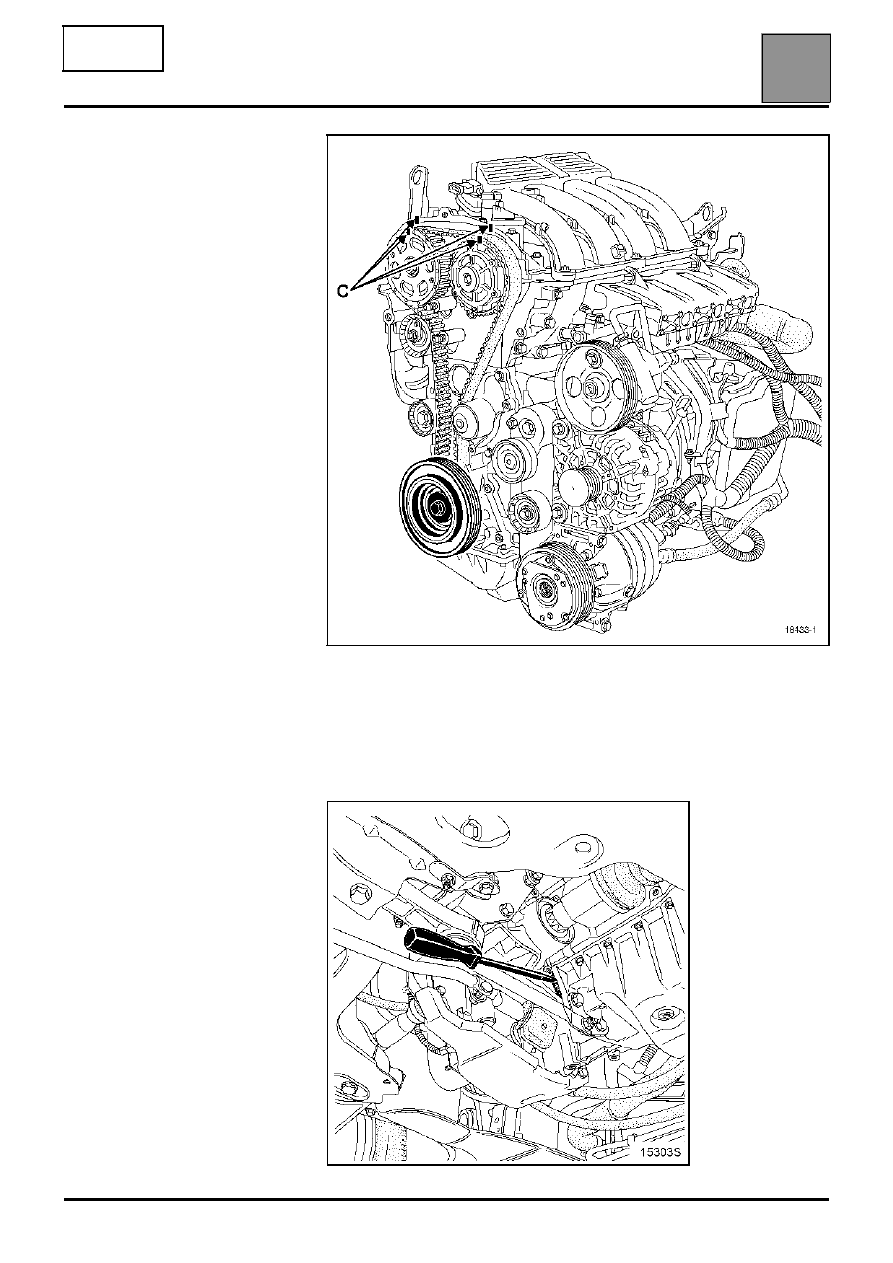

Нанесите метки (C) на зубчатый
венец фазорегулятора
распределительного вала
впускных клапанов и на зубчатый
шкив распределительного вала
выпускных клапанов относительно
крышки подшипников
распределительных валов.

Снимите приспособление Mot. 1496 для
фиксации распределительных валов и фиксатор
верхней мертвой точки Mot. 1054.

Произведите угловую затяжку на 115°± 15° болта
крепления шкива коленчатого вала,
заблокировав маховик мощной отверткой.

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Натяжение ремня привода газораспределительного механизма

07

07-39

ДВИГАТЕЛЬ

F4P

Проверка установки фаз газораспределения
натяжения ремня привода ГРМ.

Проверка натяжения ремня привода
газораспределительного механизма:

Проверните коленчатый вал на два оборота по
часовой стрелке (если смотреть со стороны
привода ГРМ). До окончания проворота вала на
два оборота (т.е. за ползуба до совмещения
нанесенных ранее меток), вставьте фиксатор
верхней мертвой точки (при этом он находится
между балансировочным отверстием и
блокировочным отверстием), затем приведите
газораспределительный механизм в положение,
соответствующее установки фаз
газораспределения).

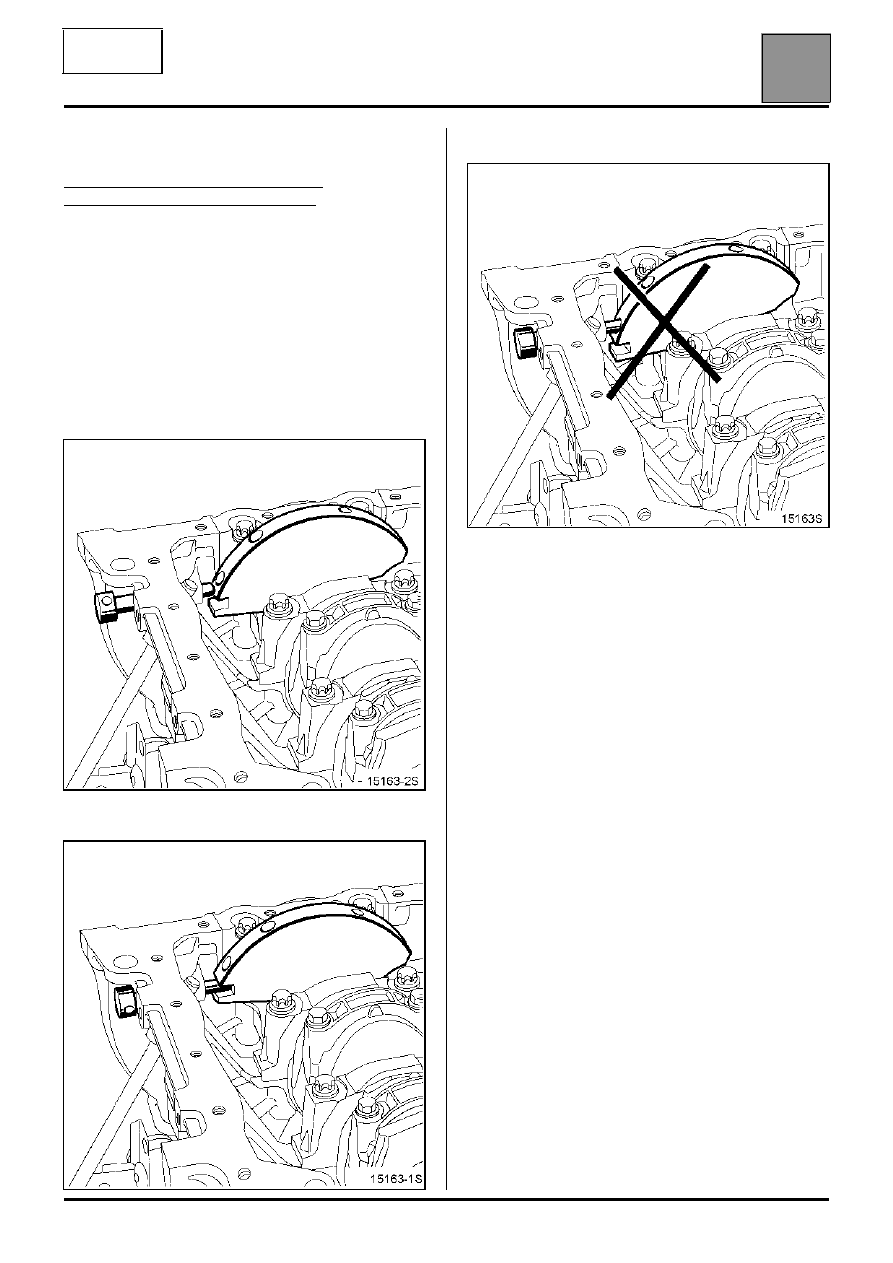

Правильное положение

Неправильное положение

Выньте фиксатор верхней мертвой точки Mot. 1054.

Убедитесь в совмещении меток натяжного ролика,
в противном случае повторите регулировку
натяжения ремня. Для этого ослабьте гайку оси
натяжного ролика не более чем на один оборот,
удерживая ролик шестигранным гаечным ключом
на 6 мм.

Совместите метки натяжного ролика и
окончательно затяните гайку моментом 2,8 даН.м.
