СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Натяжение ремня привода газораспределительного механизма

07

07-28

ДВИГАТЕЛЬ

F4P

Натяжение ремня

Убедитесь, что зазор между гайкой, болтом и
зубчатыми шкивами распределительных валов не
изменился и составляет 0,5 - 1 мм.

ПРИМЕЧАНИЕ: не вращайте натяжной ролик
против часовой стрелки.

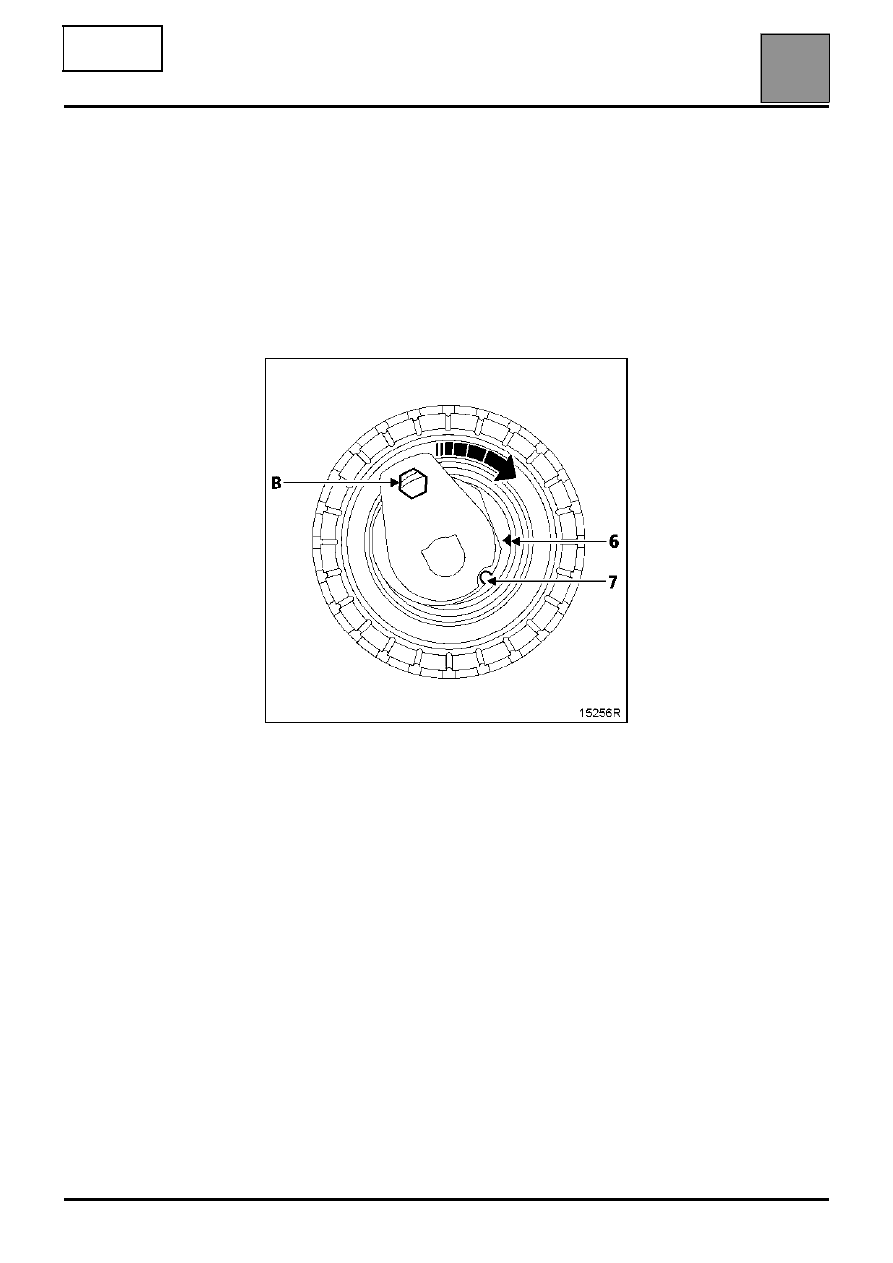

Совместите метки (6) и (7) на натяжном ролике с
помощью шестигранного гаечного ключа на 6 мм,
вставленного в отверстие (B).

Предварительно затяните гайку крепления оси
натяжного ролика моментом 0,7 даН.м.

Проверните на шесть оборотов
газораспределительный механизм (со стороны
газораспределительного механизма) за зубчатый
шкив распределительного вала выпускных
клапанов с помощью приспособления Mot. 799-01.

ПРИМЕЧАНИЕ: Убедитесь, что гайка и болт
крепления зубчатых шкивов распределительных
валов не соприкасаются с соответствующими
шкивами. Для этого время от времени прижимайте
зубчатые шкивы к распределительным валам.

Совместите метки (6) и (7) при необходимости,
ослабив гайку оси натяжного ролика не более чем
на один оборот, удерживая ролик шестигранным
ключом на 6 мм. Затем окончательно затяните
гайку моментом 2,8 даН.м.

Затяните болт крепления шкива коленчатого вала
моментом 2 даН.м (при этом коленчатый вал
должен быть заблокирован фиксатором
верхней мертвой точки).

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Натяжение ремня привода газораспределительного механизма

07

07-29

ДВИГАТЕЛЬ

F4P

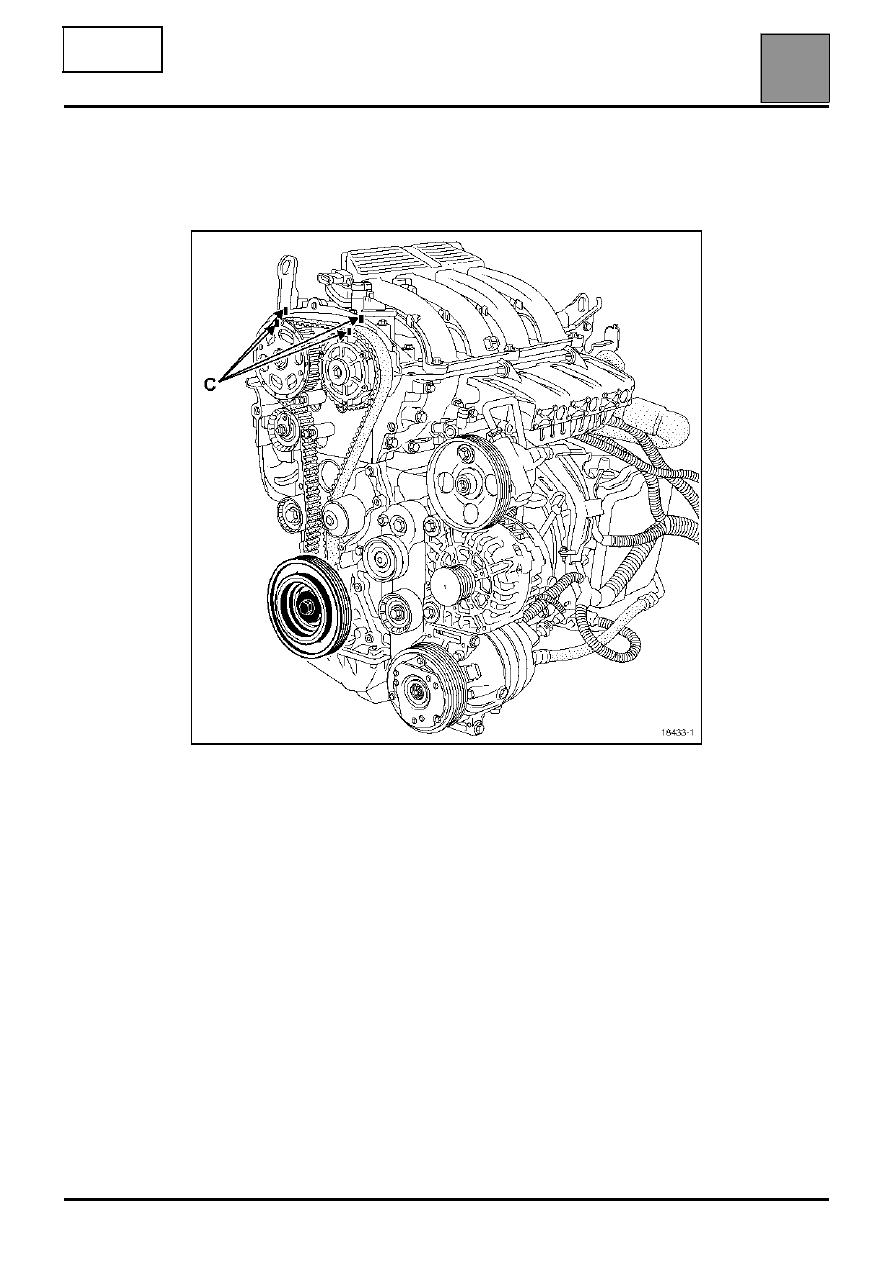

Нанесите карандашом метки (C) между зубчатыми шкивами
распределительных валов и крышкой подшипников
распределительных валов.

ВЫНЬТЕ ФИКСАТОР ВЕРХНЕЙ МЕРТВОЙ ТОЧКИ

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Натяжение ремня привода газораспределительного механизма

07

07-30

ДВИГАТЕЛЬ

F4P

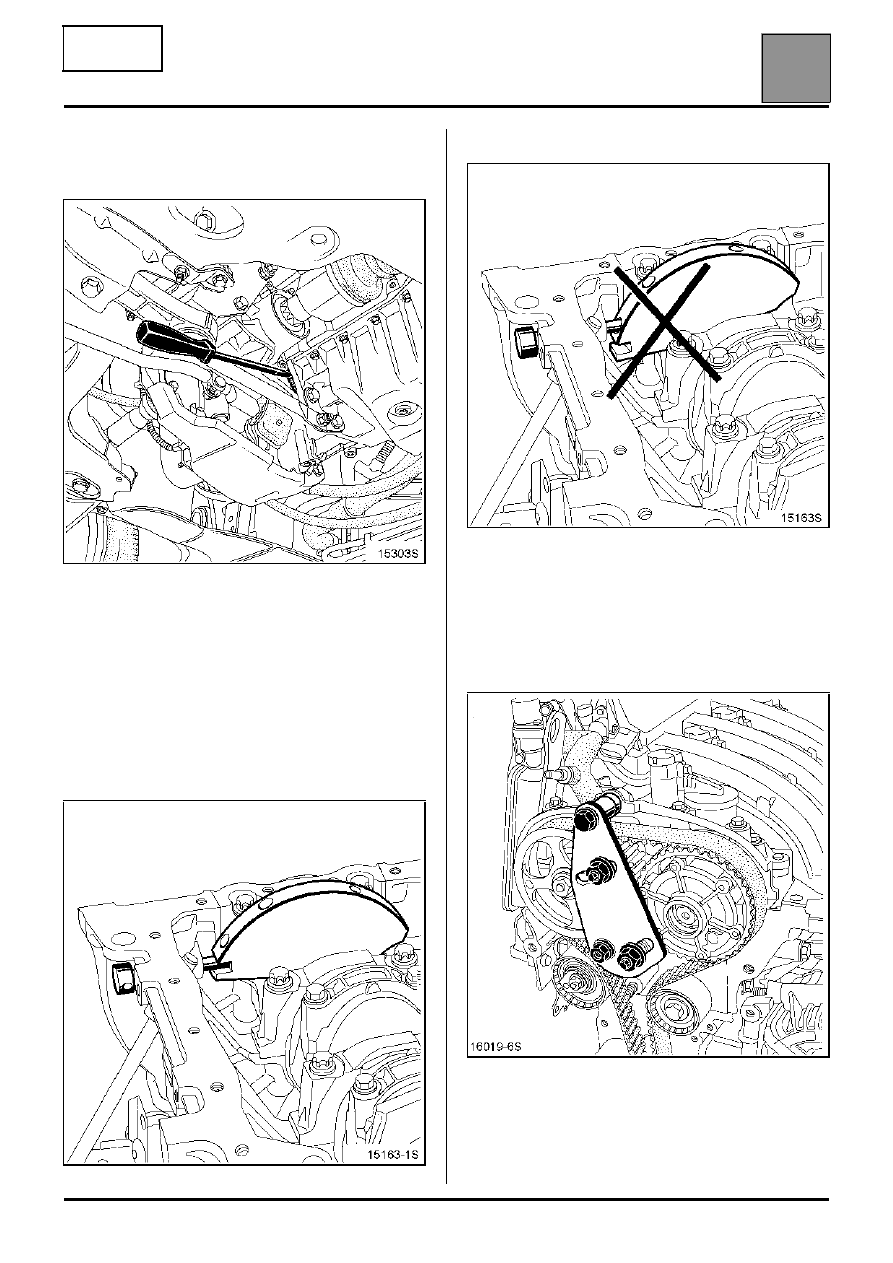

Заблокируйте маховик мощной отверткой, затем
доверните на 115 ± 15° болт крепления шкива
коленчатого вала.

Заблокируйте коленчатый вал, предварительно
совместив сделанные ранее метки между
зубчатыми шкивами распределительных валов и
крышкой подшипников распределительных валов.
Эти метки должны быть совмещены, т.к. это
позволяет удостовериться, что фиксатор находится
в предназначенном для него отверстии, а не в
балансировочном отверстии коленчатого вала.

Правильное положение

Неправильное положение

Установите приспособление для фиксации
зубчатых шкивов распределительных валов
Mot. 1509, оснащенное дополнительным
элементом приспособления Mot. 1509-01.

Следуйте той же процедуре, что и при снятии.

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Натяжение ремня привода газораспределительного механизма

07

07-31

ДВИГАТЕЛЬ

F4P

Затяните новый болт крепления фазорегулятора
распределительного вала впускных клапанов
моментом 10 даН.м.

Затяните гайку крепления зубчатого шкива
распределительного вала выпускных клапанов
моментом 3 даН.м, затем доверните на 86° ± 16°

Снимите приспособление Mot. 1496 для фиксации
распределительных валов, приспособление
Mot. 1509 для фиксации зубчатых шкивов
распределительных валов и фиксатор верхней
мертвой точки Mot. 1054.

Проверка установки фаз газораспределения и
натяжения ремня привода ГРМ.

Проверка натяжения ремня привода
газораспределительного механизма:

Проверните коленчатый вал на два оборота по
часовой стрелке (если смотреть со стороны
привода ГРМ) и до окончания проворота вала на
два оборота (т.е. за ползуба до совмещения
ранее нанесенных меток), вставьте фиксатор
верхней мертвой точки (при этом он находится
между балансировочным отверстием и
блокировочным отверстием), затем приведите
газораспределительный механизм в положение,
соответствующее установке фаз
газораспределения.

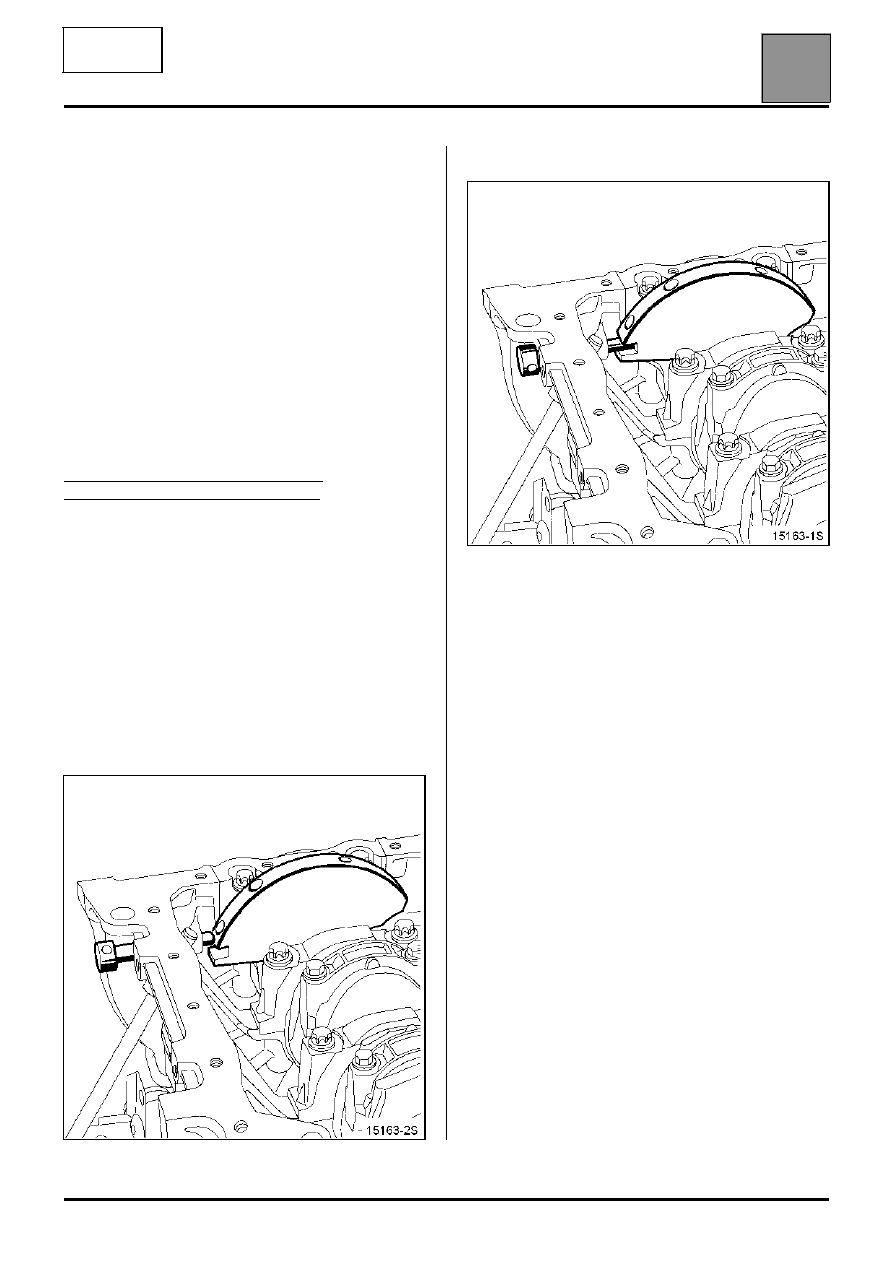

До блокировки

Блокировка коленчатого вала

Выньте фиксатор верхней мертвой точки.

Убедитесь в совмещении меток натяжного ролика,
в противном случае повторите регулировку
натяжения ремня. Ослабьте гайку крепления оси
натяжного ролика не более чем на один оборот,
удерживая ролик шестигранным ключом на 6 мм.

Совместите метки натяжного ролика и
окончательно затяните гайку моментом 2,8 даН.м.
