Renault Laguna II. Руководство - часть 13

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Натяжение ремня привода газораспределительного механизма

07

07-32

ДВИГАТЕЛЬ

F4P

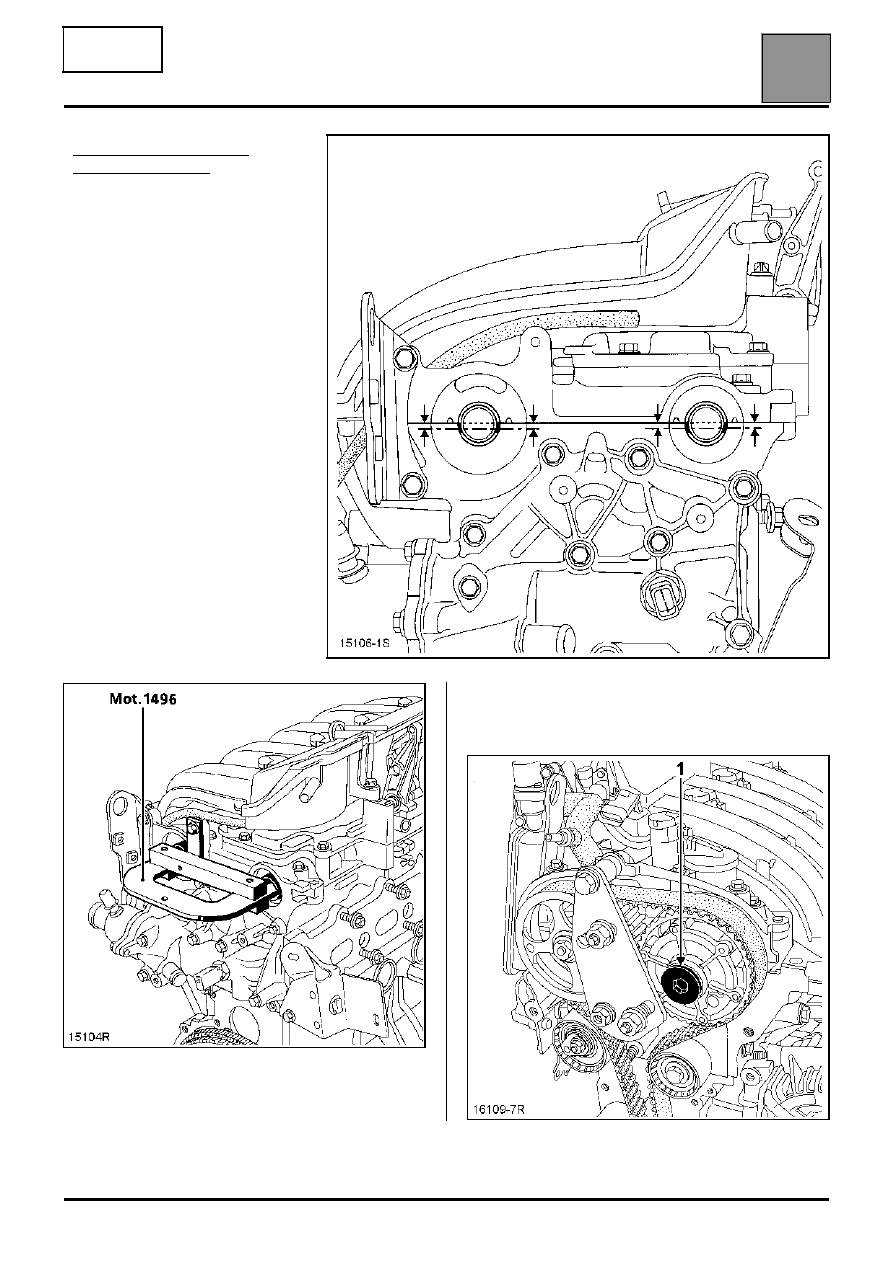

Установите заглушку (1) (с новой уплотнительной
манжетой) фазорегулятора и затяните ее
моментом 2,5 даН.м.

Проверка установки фаз
газораспределения

Перед проверкой установки фаз
газораспределения, убедитесь в
совмещении меток натяжного
ролика.

Установите фиксатор верхней
мертвой точки (убедитесь, что
нанесенные ранее метки на
зубчатые шкивы
распределительных валов
совмещены).

Установите (не прилагая усилия)
приспособление Mot. 1496 для
фиксации распределительных
валов (пазы распределительных
валов должны находиться в
горизонтальном положении и
смещены от оси вниз). Если
приспособление не удается
установить, повторно выполните
установку фаз газораспределения
и отрегулируйте натяжение ремня
привода газораспределительного
механизма.

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Натяжение ремня привода газораспределительного механизма

07

07-33

ДВИГАТЕЛЬ

F4P

2

-ая

 ПРОЦЕДУРА

Вторая процедура применяется
для замены элементов,
находящихся в передней части
привода газораспределительного
механизма, если при этом не
требуется снимать детали
крепления зубчатого шкива
распределительного вала
выпускных клапанов и
фазорегулятора
распределительного вала
впускных клапанов.

Установка фаз
газораспределения

ВНИМАНИЕ: обязательно
обезжирьте конец коленчатого
вала, отверстие зубчатого шкива
коленчатого вала и опорные
поверхности шкива коленчатого
вала, чтобы избежать
проскальзывания зубчатого
ремня на зубчатом шкиве
коленчатого вала, которое может
привести к выходу из строя
двигателя.

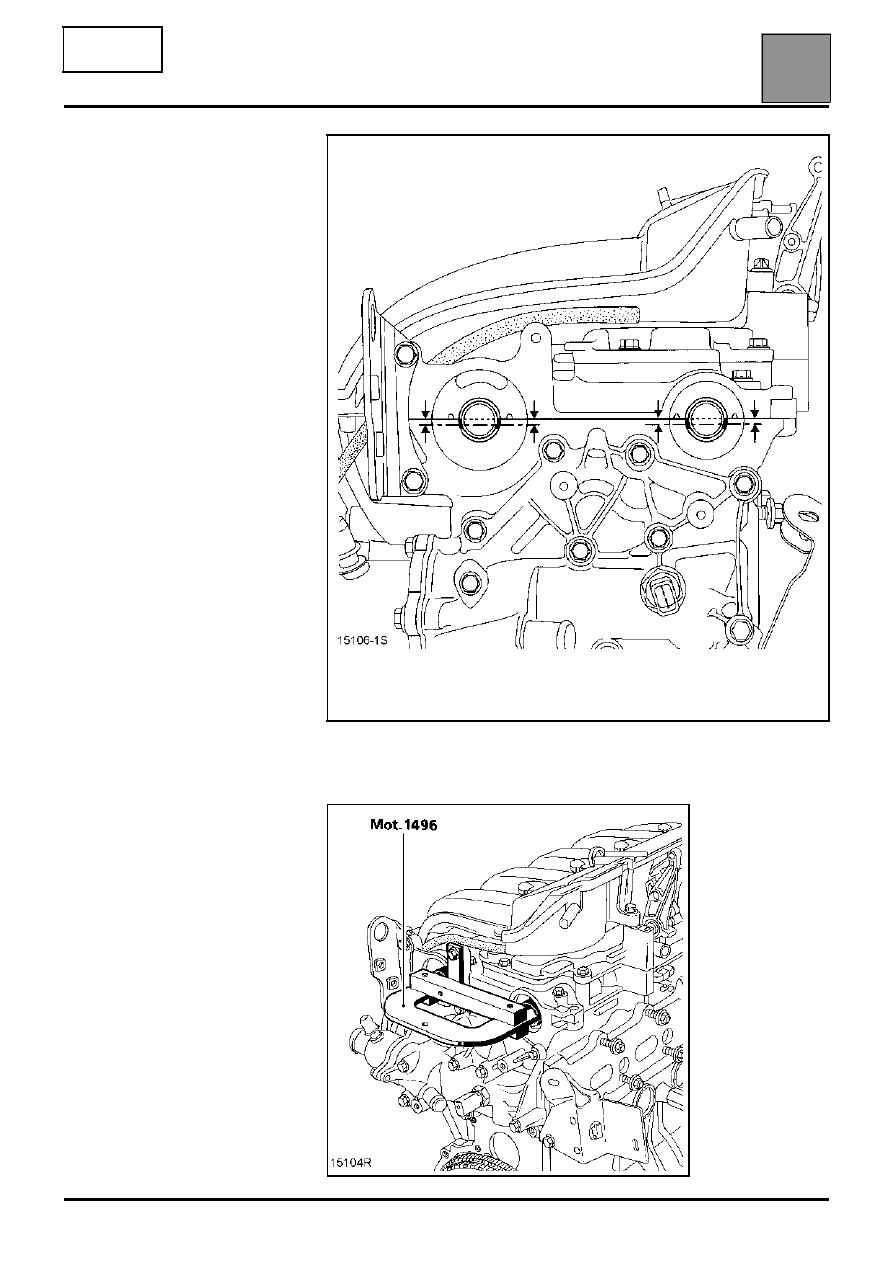

Расположите пазы
распределительных валов с
помощью приспособления
Mot. 799-01, как показано на рисунке.

Зафиксируйте приспособление Mot. 1496 на
концах распределительных валов.

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Натяжение ремня привода газораспределительного механизма

07

07-34

ДВИГАТЕЛЬ

F4P

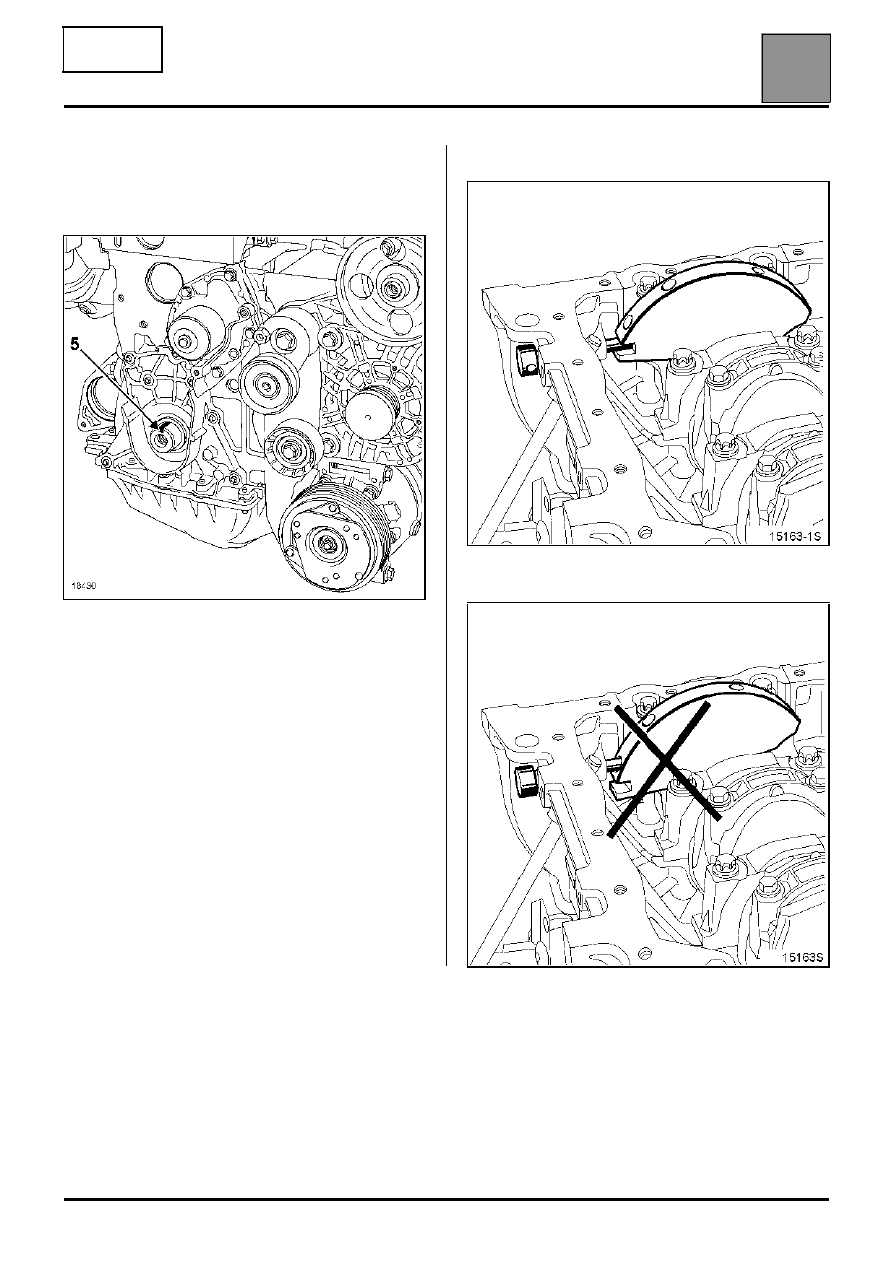

Убедитесь, что коленчатый вал заблокирован в
положении верхней мертвой точки, и фиксатор не
находится в балансировочном отверстии (паз (5)
коленчатого вала должен быть направлен вверх).

Блокировка коленчатого вала

Неправильное положение

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Натяжение ремня привода газораспределительного механизма

07

07-35

ДВИГАТЕЛЬ

F4P

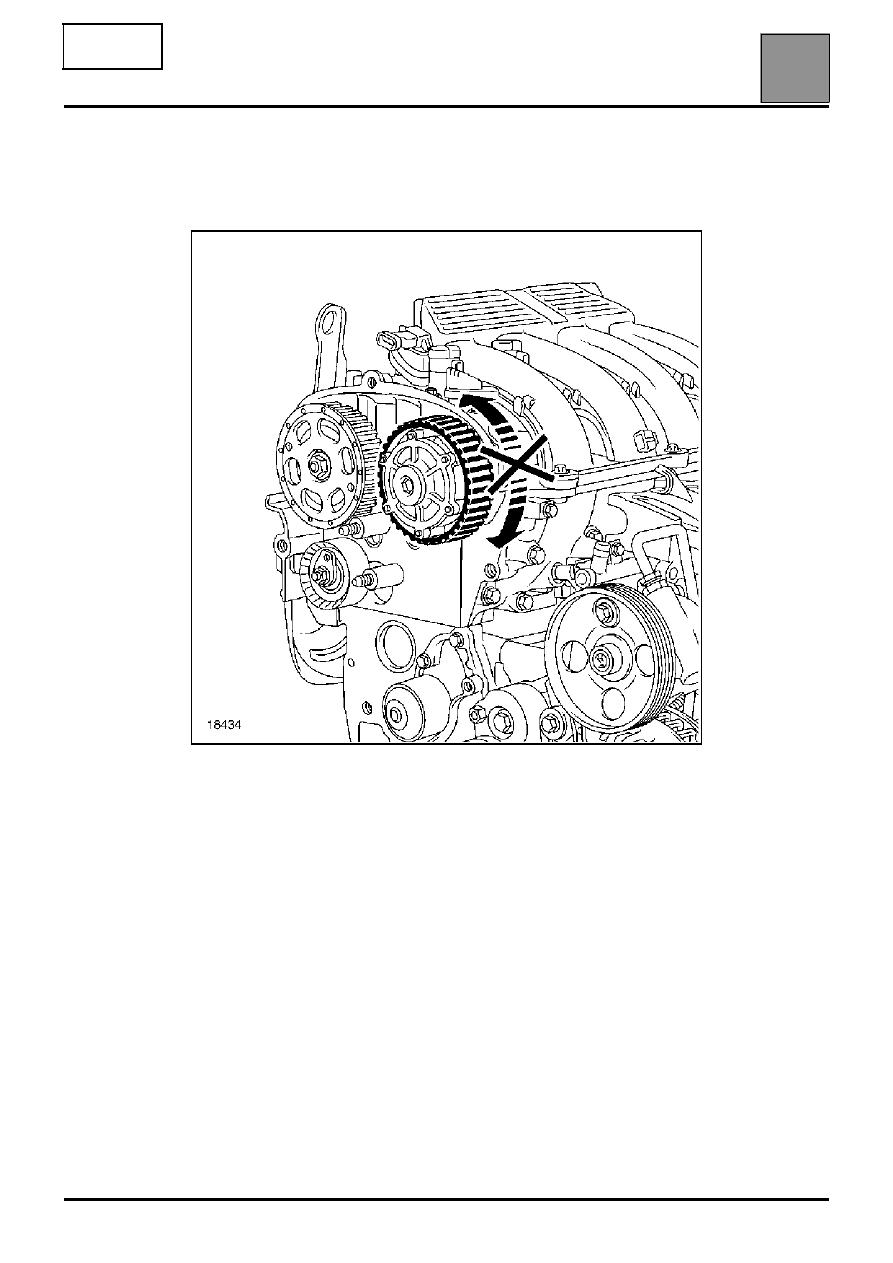

Убедитесь, что зубчатый венец фазорегулятора
распределительного вала впускных клапанов надежно
заблокирован (венец не должен вращаться ни влево, ни вправо).
