СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Натяжение ремня привода газораспределительного механизма

07

07-40

ДВИГАТЕЛЬ

F4P

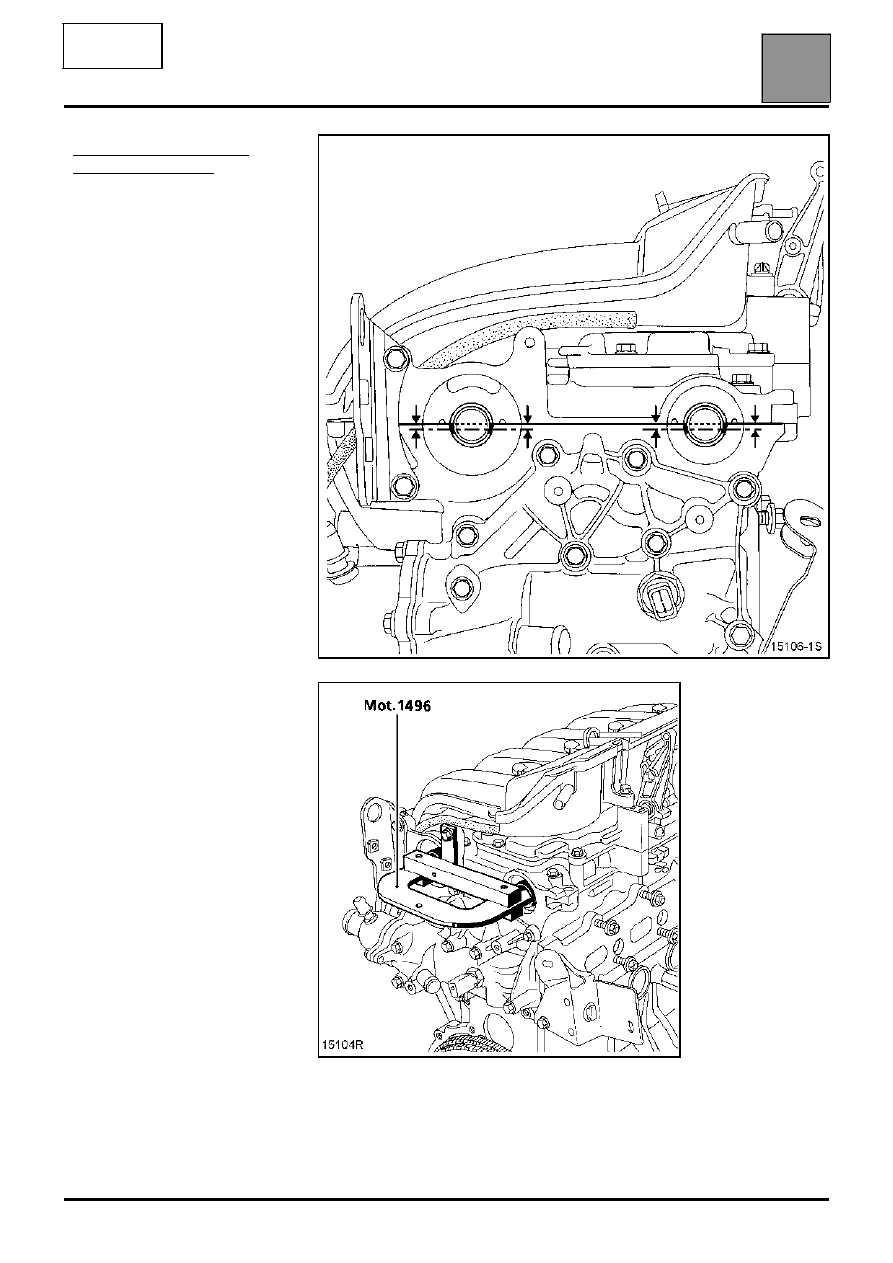

Проверка установки фаз
газораспределения:

Перед проверкой установки фаз
газораспределения, убедитесь в
совмещении меток натяжного
ролика.

Установите фиксатор верхней
мертвой точки (убедитесь, что
нанесенные ранее метки на
зубчатые шкивы
распределительных валов
совмещены).

Установите (не прилагая усилий)
приспособление Mot. 1496 для
фиксации распределительных
валов (пазы распределительных
валов должны находиться в
горизонтальном положении и
смещены от оси вниз). Если
приспособление не удается
установить, повторно установите
фазы газораспределения и
отрегулируйте натяжение ремня
привода газораспределительного
механизма.

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Затяжка болтов крепления головки блока цилиндров

07

ДВИГАТЕЛИ

F4P-K4M

Затяжка болтов крепления головки блока цилиндров

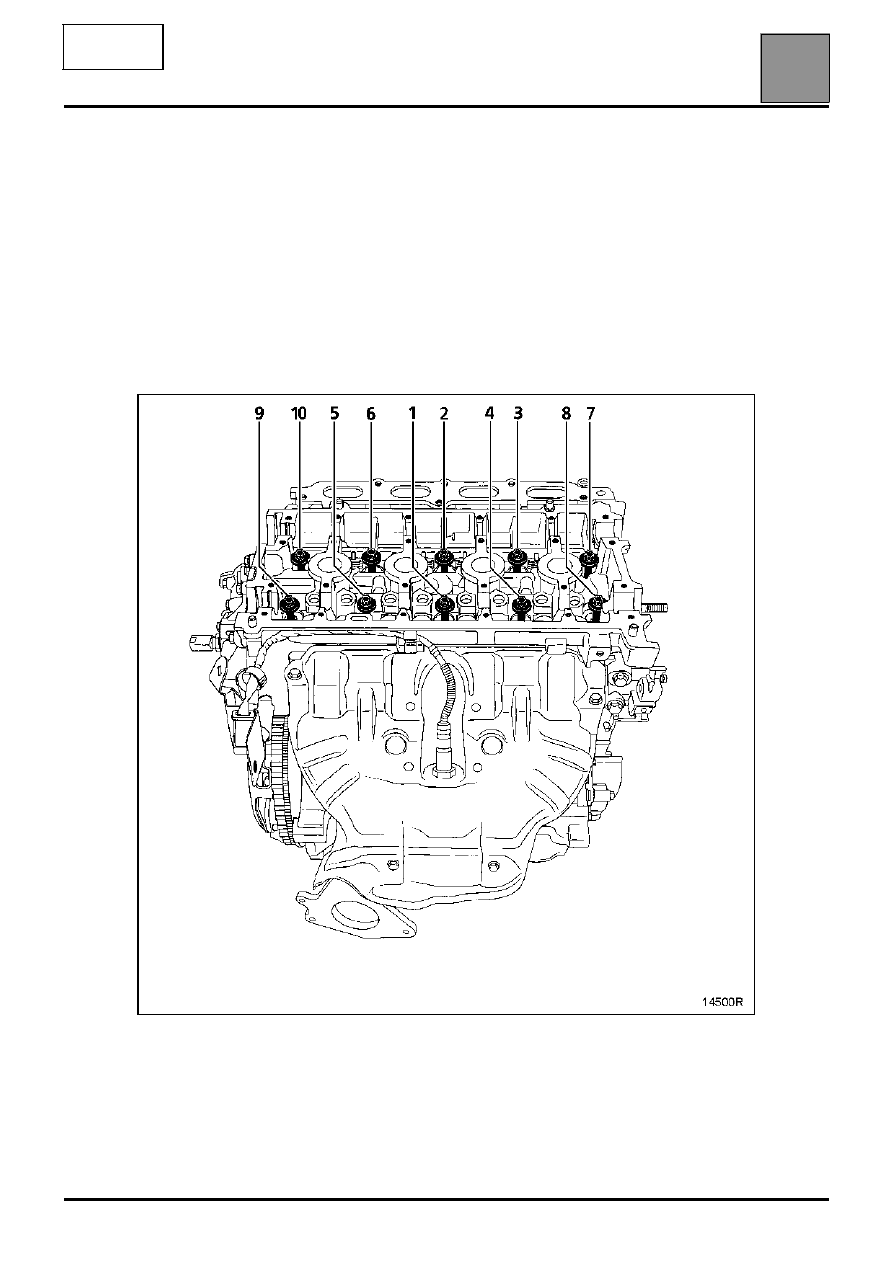

ПРОЦЕДУРА ЗАТЯЖКИ БОЛТОВ КРЕПЛЕНИЯ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ

Болты пригодны для повторного использования, если длина до головки не превышает 118,5 мм
(двигатель F4P) или 117,7 мм (двигатель K4M), в противном случае замените все болты.

НАПОМИНАНИЕ: для правильной затяжки болтов удалите шприцом масло, оставшееся в отверстиях под
болты в головке блока цилиндров.

Не смазывайте моторным маслом новые болты. Напротив, повторно используемые болты должны
быть обязательно смазаны моторным маслом.

Затяжка всех болтов моментом 2 даН.м в указанном ниже порядке.

Проследите, чтобы все болты были затянуты моментом 2 даН.м, затем произведите угловую затяжку болтов
(поочередно) на 165° ± 6° (двигатель F4P) или 240°± 6° (двигатель K4M).

После выполнения этой процедуры повторная затяжка болтов крепления головки блока цилиндров
не требуется.

07-41

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Затяжка болтов крепления головки блока цилиндров

07

ДВИГАТЕЛЬ

F9Q

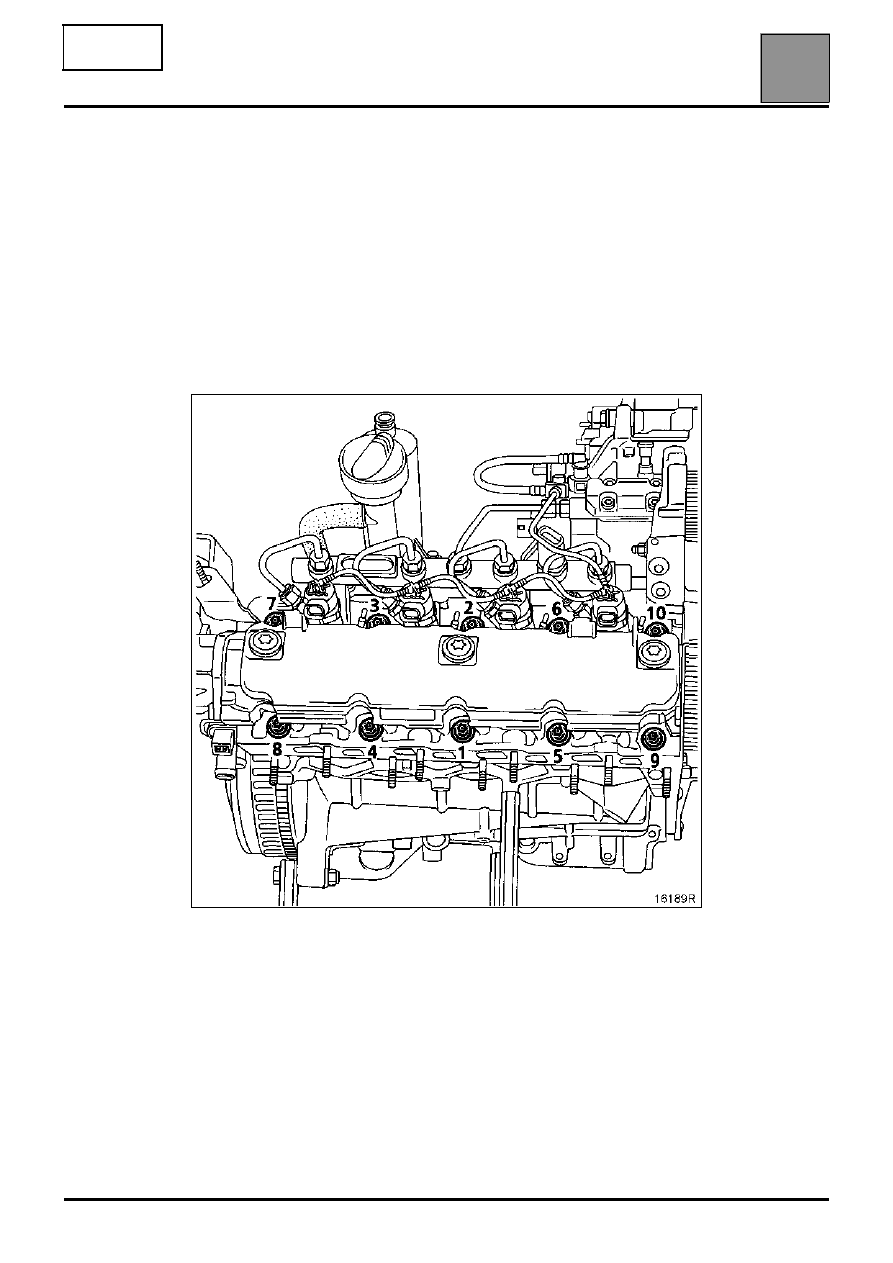

ПРОЦЕДУРА ЗАТЯЖКИ БОЛТОВ КРЕПЛЕНИЯ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ

НАПОМИНАНИЕ: для правильной затяжки болтов удалите шприцом масло, оставшееся в отверстиях под
болты в головке блока цилиндров.

Все болты крепления головки блока цилиндров необходимо заменять новыми при каждом снятии головки.
Подтяжка болтов крепления головки блока цилиндров не требуется.

Предварительное обжатие уплотнительной прокладки

Затяните все болты моментом 3 даН.м, затем доверните на 100° ± 4° в указанном ниже порядке.

Выждите 3 минуты, в течение которых происходит предварительное обжатие прокладки.

Затяжка соединений головки блока цилиндров:

– затяжка выполняется поэтапно, описанная ниже процедура применяется последовательно для болтов: 1-

2, затем 3-4, 5-6, 7-8 и 9-10.

– полностью ослабьте болты 1-2,

– затяните болты 1-2 моментом 2,5 даН.м, затем доверните на 213°± 7°,

– повторите операции ослабления и затяжки болтов 3-4, 5-6, 7-8 и 9-10.

Подтяжка болтов крепления головки блока цилиндров не требуется.

07-42

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Затяжка болтов крепления головки блока цилиндров

07

ДВИГАТЕЛЬ

L7X

ПРОЦЕДУРА ЗАТЯЖКИ БОЛТОВ КРЕПЛЕНИЯ
ГОЛОВОК БЛОКА ЦИЛИНДРОВ

НАПОМИНАНИЕ: для правильной затяжки болтов
удалите шприцом масло, оставшееся в отверстиях
под болты в головках блока цилиндров.

Предварительно затяните все болты поочередно
моментом 2 даН.м в указанном ниже порядке.

Отпустите поочередно все болты.

Предварительно затяните все болты поочередно
моментом 1,5 даН.м, затем доверните на 225° в
порядке затяжки:

07-43
