СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Натяжение ремня привода газораспределительного механизма

07

07-12

ДВИГАТЕЛЬ

K4M

Натяжение ремня привода газораспределительного механизма

Существуют две различные процедуры для
установки фаз газораспределения.

1

-ая

 ПРОЦЕДУРА

Первая процедура применяется для замены
элементов, находящихся в передней части
газораспределительного механизма, при этом
не требуется снимать детали крепления одного
или обоих зубчатых шкивов
распределительных валов.

Установка фаз газораспределения

ВНИМАНИЕ: обязательно обезжирьте носок и
отверстие зубчатого шкива коленчатого вала и
опорные поверхности шкива коленчатого вала,
чтобы избежать проскальзывание зубчатого
ремня на зубчатом шкиве коленчатого вала,
которое может повлечь за собой выход из
строя двигателя.

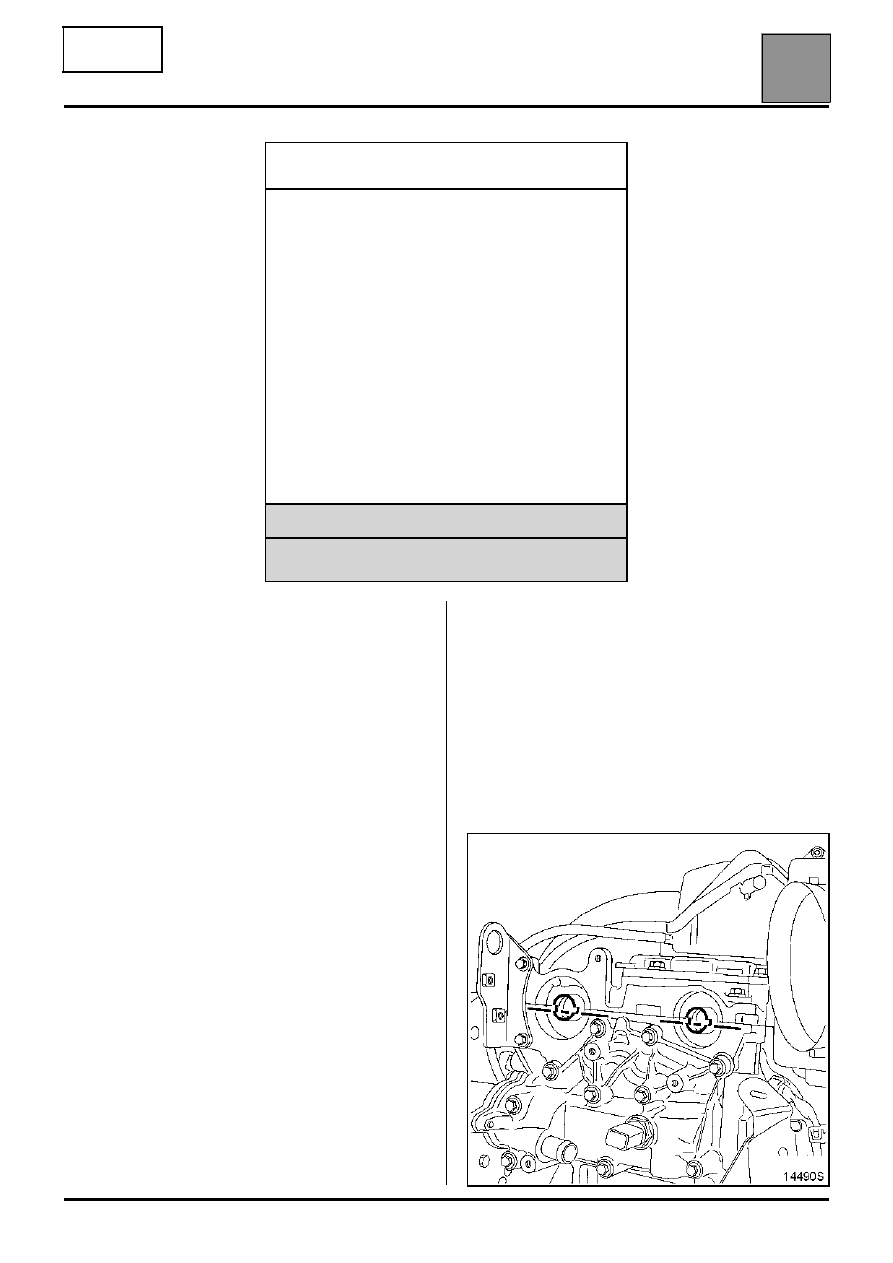

Расположите пазы распределительных валов с
помощью приспособления Mot. 799-01, как
показано на рисунке ниже.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Mot.

799-01 Фиксатор зубчатых шкивов

распределительных валов

Mot.

1368

Приспособление для затяжки
обводного ролика
газораспределительного
механизма

Mot.

1453

Опорная перекладина для
вывешивания двигателя

Mot.

1489

Фиксатор верхней мертвой
точки

Mot.

1490

Приспособление для фиксации
зубчатых шкивов
распределительных валов

Mot.

1496

Приспособление для фиксации
распределительных валов

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ

Гаечный ключ с повернутым зевом для

угловой затяжки болтов

14490S

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Натяжение ремня привода газораспределительного механизма

07

07-13

ДВИГАТЕЛЬ

K4M

Зафиксируйте приспособление Mot. 1496 на
торцах распределительных валов.

Убедитесь, что коленчатый вал надежно
заблокирован фиксатором верхней мертвой точки
Mot. 1489 (паз (5) коленчатого вала должен быть
направлен вверх).

Установка ремня

При замене ремня привода
газораспределительного механизма
обязательно замените натяжной и обводной
ролики газораспределительного механизма.

При установке натяжного ролика следите за
тем, чтобы выступ ролика должным образом
вошел в паз (A).

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Натяжение ремня привода газораспределительного механизма

07

07-14

ДВИГАТЕЛЬ

K4M

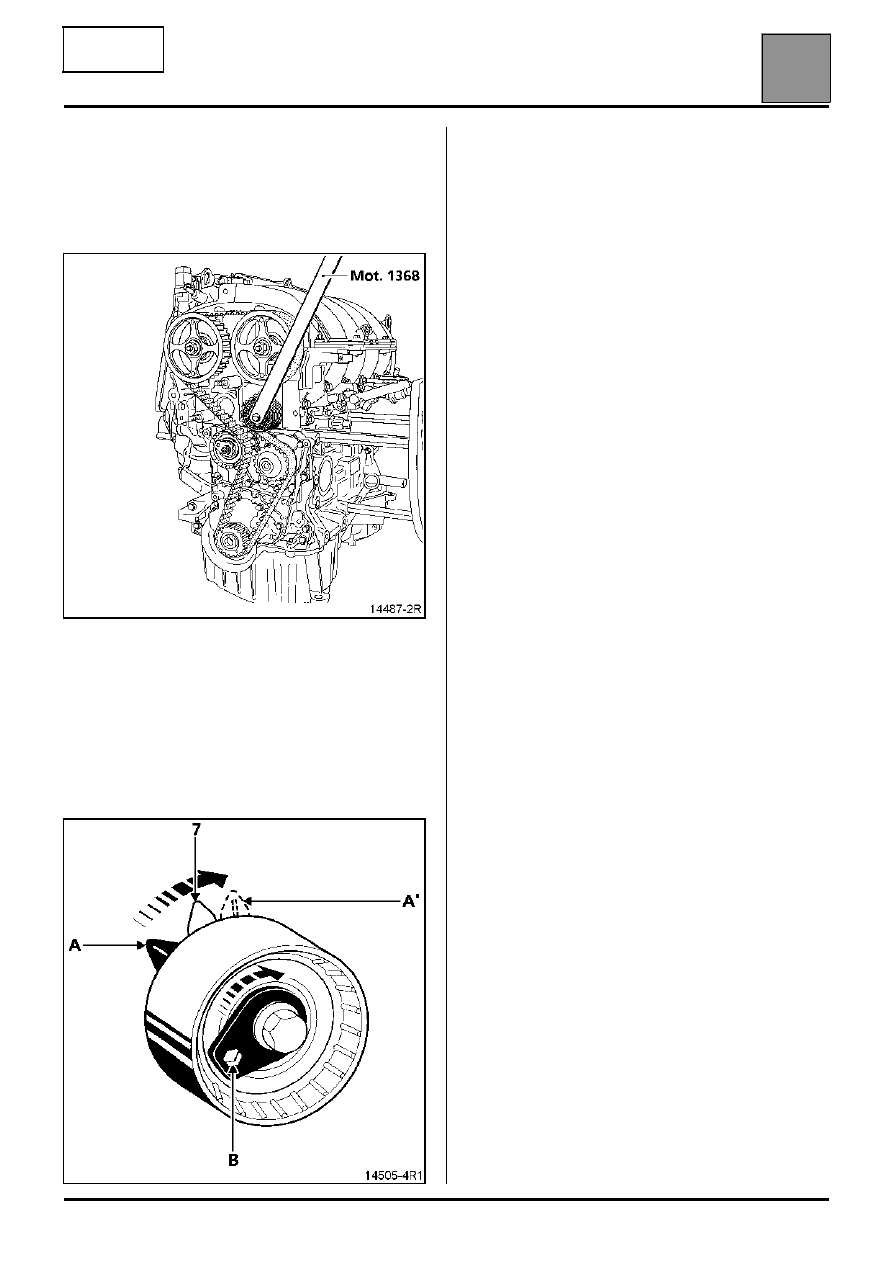

Установите:
– ремень привода газораспределительного

механизма,

– обводной ролик, затянув болт крепления с

помощью приспособления Mot. 1368 (моментом
4,5 даН.м для справки).

Натяжение ремня

Переместите подвижный указатель (A') натяжного
ролика на 7-8 мм по отношению к неподвижному
указателю (7) с помощью шестигранного гаечного
ключа на 6 мм (отверстие B).

ПРИМЕЧАНИЕ: положение (A) соответствует
исходному положению подвижного указателя.

Предварительно затяните гайку оси натяжного
ролика моментом 0,7 даН.м.

Установите шкив коленчатого вала так, чтобы болт
находился на шкиве и не соприкасался с ним
(зазор между болтом и шкивом должен составлять
2 - 3 мм).

ПРИМЕЧАНИЕ:
– болт крепления шкива коленчатого вала годен

для повторного использования, если длина болта
до головки не превышает 49,1 мм (в противном
случае замените болт),

– не смазывайте моторным маслом новый болт.

Напротив, повторно используемый болт должен
быть обязательно смазан моторным маслом.

Затяните болт крепления шкива коленчатого вала
моментом 2 даН.м, затем доверните на 135° ± 15°
(при этом коленчатый вал должен быть
заблокирован фиксатором верхней мертвой точки).

Снимите приспособление Mot. 1496 для фиксации
распределительных валов и фиксатор верхней
мертвой точки Mot. 1489.

Проверните коленчатый вал на два оборота по
часовой стрелке (если смотреть со стороны
привода ГРМ) до окончания проворота, вверните
фиксатор Mot. 1489 в блок цилиндров и медленно
без рывков подведите коленчатый вал до
положения упора на фиксатор.

Снимите фиксатор верхней мертвой точки.

Ослабьте гайку оси натяжного ролика не более чем
на один оборот, удерживая ролик шестигранным
ключом на 6 мм.

Совместите подвижный указатель с неподвижным
и окончательно затяните гайку моментом
2,7 даН.м.

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Натяжение ремня привода газораспределительного механизма

07

07-15

ДВИГАТЕЛЬ

K4M

Проверка установки фаз газораспределения и
натяжения ремня привода
газораспределительного механизма.

Проверка натяжения ремня привода
газораспределительного механизма

Проверните коленчатый вал на два оборота по
часовой стрелке (если смотреть со стороны
привода ГРМ) до окончания проворота, вверните
фиксатор Mot. 1489 в блок цилиндров и медленно
без рывков подведите коленчатый вал до
положения упора на фиксатор.

Снимите фиксатор верхней мертвой точки.

Убедитесь в совмещении указателей натяжного
ролика, в противном случае повторите процедуру
натяжения.

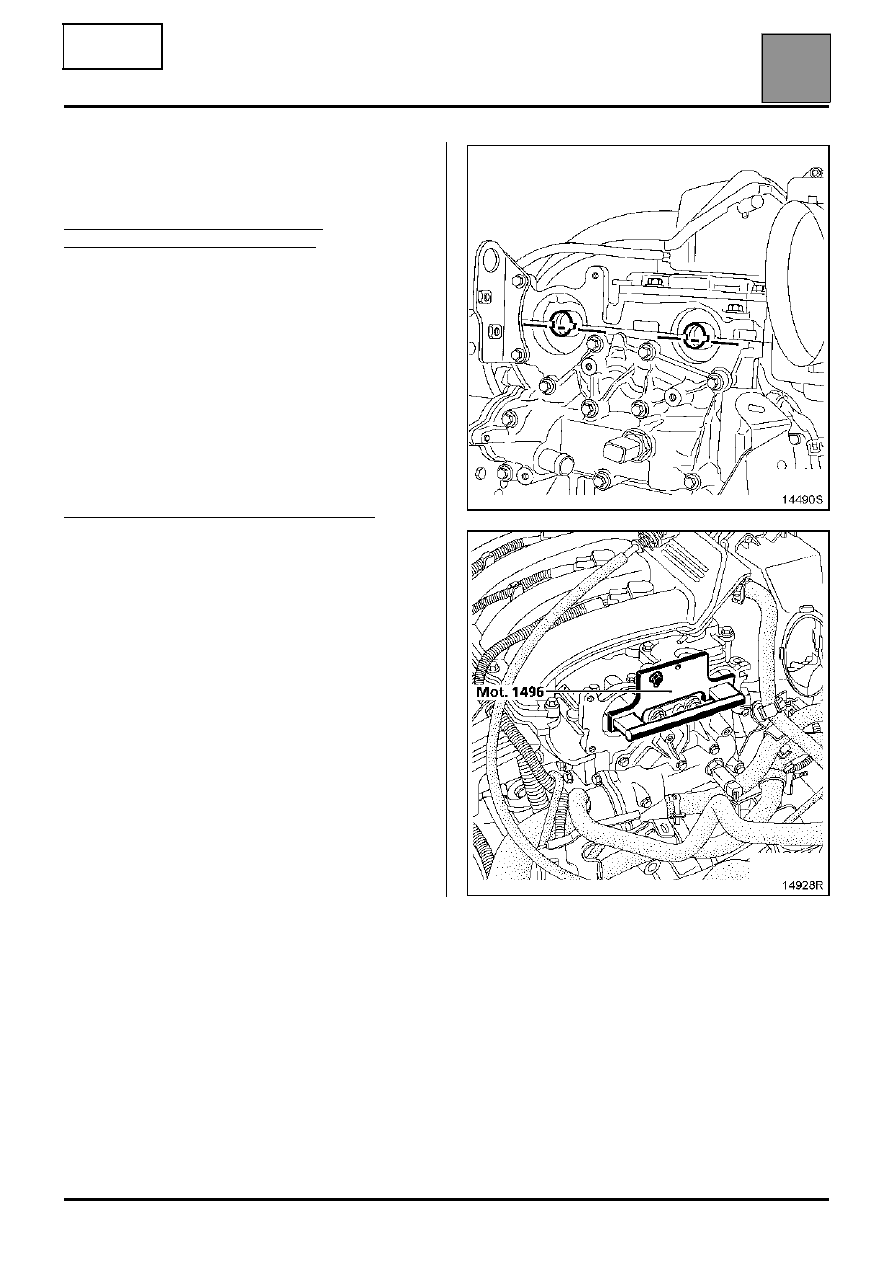

Проверка установки фаз газораспределения

Перед проверкой установки фаз
газораспределения, убедитесь в правильном
положении указателей натяжного ролика.

Вверните фиксатор Mot. 1489 в блок цилиндров,
затем медленно и без рывков подведите
коленчатый вал до положения упора на фиксатор.

Установите (не прилагая усилий) приспособление
Mot. 1496 для фиксации распределительных валов
(пазы распределительных валов должны
находиться в горизонтальном положении). Если
приспособление не удается установить,
необходимо повторно установить фазы
газораспределения и отрегулировать
натяжение ремня привода
газораспределительного механизма.
