Натяжение ремня привода газораспределительного механизма

07

07-16

ДВИГАТЕЛЬ

K4M

2

-ая

 ПРОЦЕДУРА

Вторая процедура применяется для замены
всех элементов, для которых требуется снятие
одного или обоих зубчатых шкивов
распределительных валов.

В ходе этой операции обязательно замените
гайки крепления распределительных валов.

Установка фаз газораспределения

ВНИМАНИЕ: обязательно обезжирьте носок и
отверстие зубчатого шкива коленчатого вала,
опорные поверхности шкива коленчатого вала,
а также торцы распределительных валов (со
стороны привода ГРМ) и отверстия зубчатых
шкивов распределительных валов, чтобы
избежать проскальзывания зубчатого ремня
между зубчатым шкивом коленчатого вала и
шкивами распределительных валов, которое
может повлечь за собой выход из строя
двигателя.

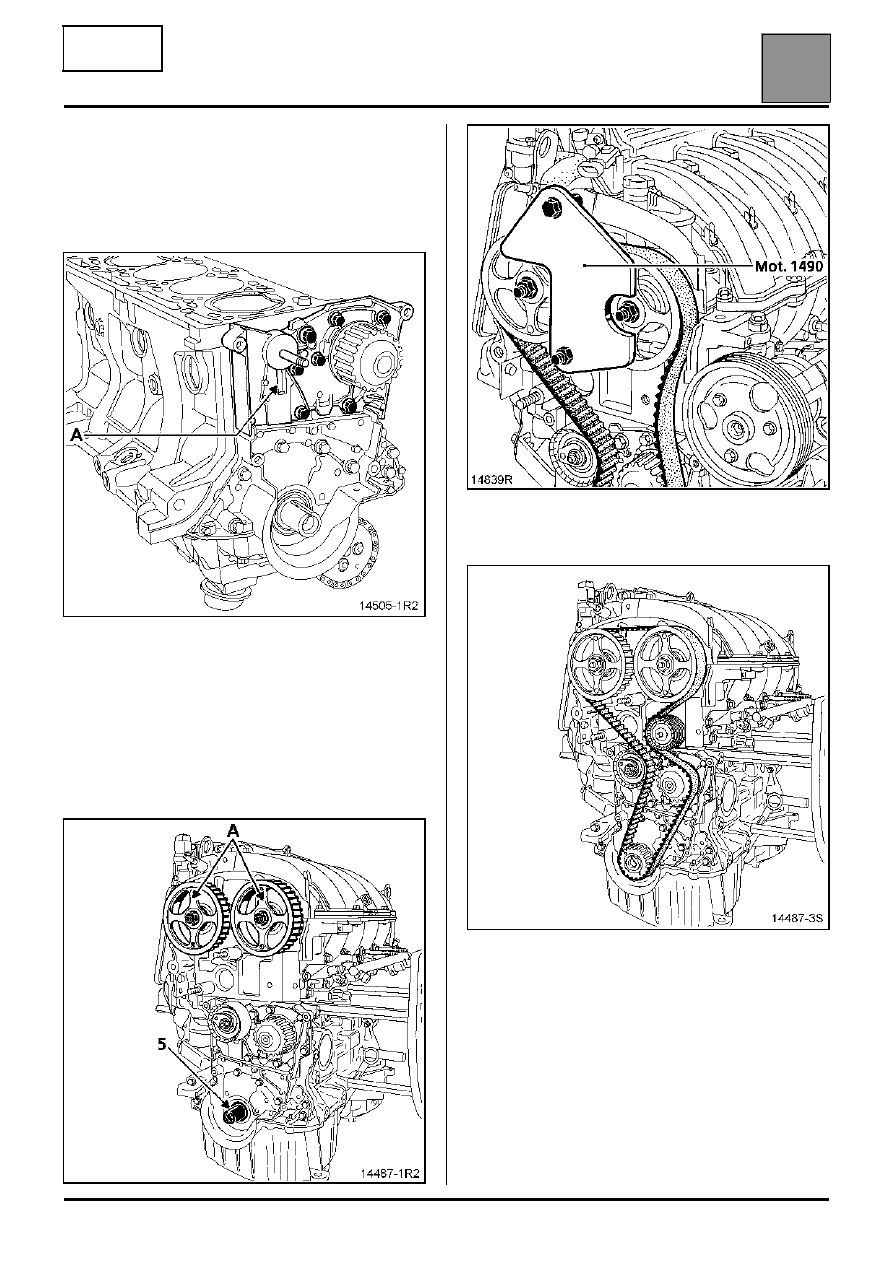

Расположите пазы распределительных валов, как
показано на рисунке ниже, затягивая
соответственно две старые гайки крепления
зубчатых шкивов распределительных валов на
шпильках торцов распределительных валов.

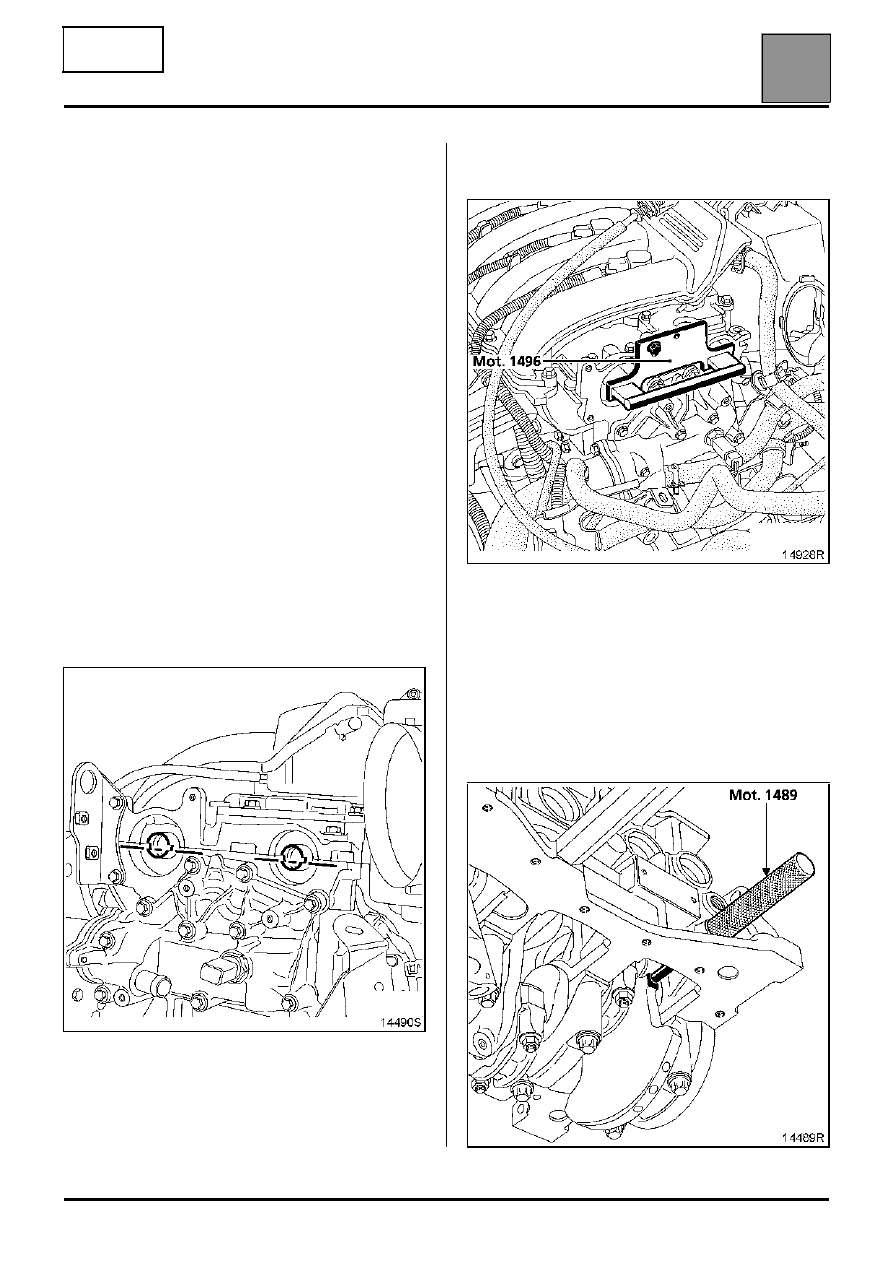

Зафиксируйте приспособление Mot. 1496 на
торцах распределительных валов.

Установите зубчатые шкивы распределительных
валов, предварительно затянув новые гайки (не
затягивайте гайки окончательно, зазор между
гайкой и зубчатым шкивом должен составлять
0,5 - 1 мм).

Убедитесь, что коленчатый вал надежно
заблокирован фиксатором верхней мертвой точки
(паз (5) коленчатого вала должен быть направлен
вверх).

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Натяжение ремня привода газораспределительного механизма

07

07-17

ДВИГАТЕЛЬ

K4M

При замене ремня привода
газораспределительного механизма
обязательно замените натяжной и обводной
ролики газораспределительного механизма.

Следите за тем, чтобы выступ ролика должным
образом вошел в паз (A).

Установите эмблему RENAULT, выгравированную
на спицах зубчатых шкивов распределительных
валов, вертикально вверх (A), наденьте ремень
привода газораспределительного механизма на
шкивы распределительных валов, затем
установите приспособление для фиксации
зубчатых шкивов распределительных валов
Mot. 1490 (используйте крепления крышки привода
механизма газораспределения, чтобы закрепить
приспособление Mot. 1490).

Установите обводной ролик, затянув болт
крепления с помощью приспособления Mot. 1368
(моментом 4,5 даН.мдля справки).

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Натяжение ремня привода газораспределительного механизма

07

07-18

ДВИГАТЕЛЬ

K4M

Установите шкив коленчатого вала,
предварительно затянув болт (не затягивайте
болт окончательно, зазор между болтом и
шкивом должен составлять 2 - 3 мм).

Натяжение ремня

Убедитесь, что зазор между гайками и
зубчатыми шкивами распределительных валов
не изменился и составляет 0,5 - 1 мм.

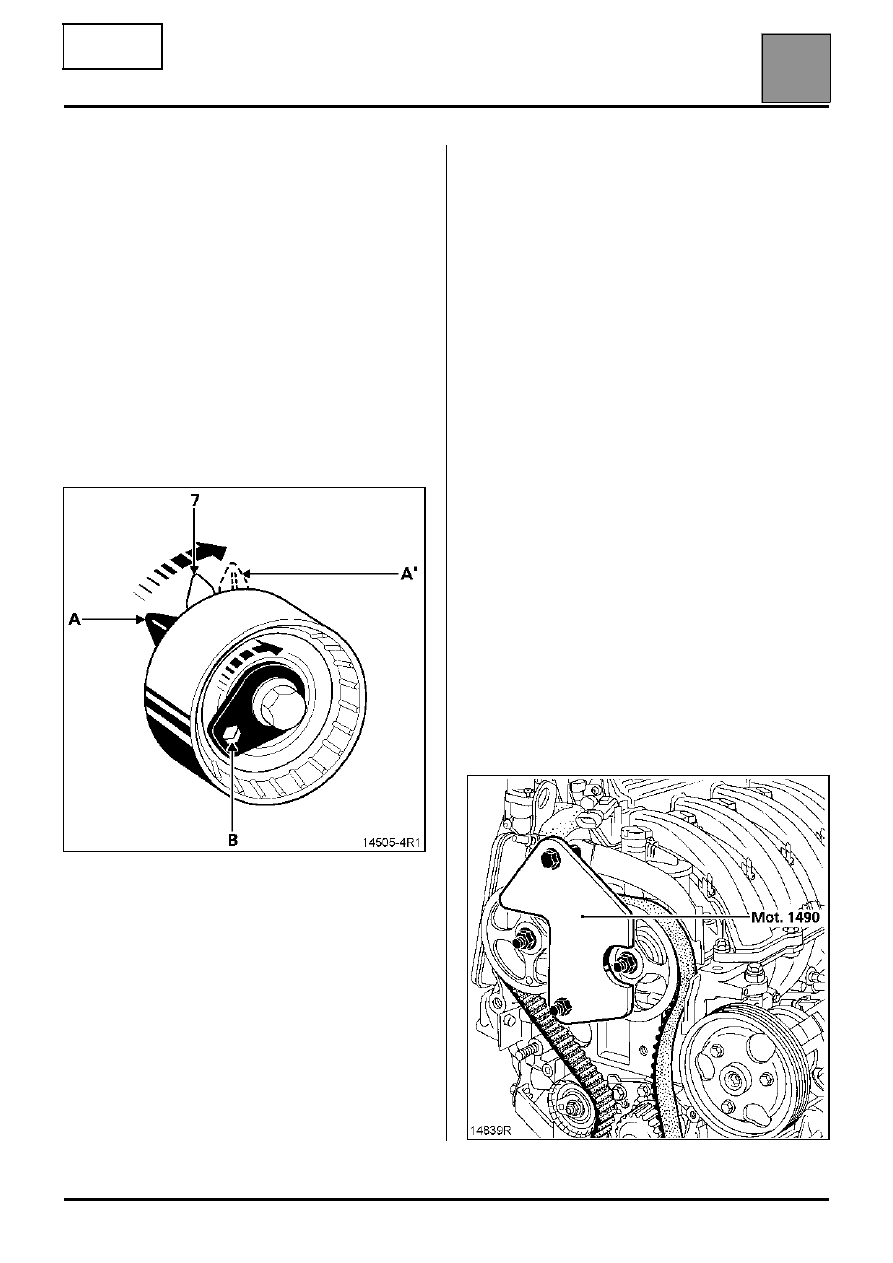

Переместите подвижный указатель (A') натяжного
ролика на 7-8 мм по отношению к неподвижному
указателю (7) с помощью шестигранного гаечного
ключа на 6 мм (отверстие B).

ПРИМЕЧАНИЕ: положение (A) соответствует
исходному положению подвижного указателя.

Предварительно затяните гайку крепления оси
натяжного ролика моментом 0,7 даН.м.

Снимите приспособление для фиксации зубчатых
шкивов распределительных валов Mot. 1490.

Проверните на шесть оборотов переднюю часть
газораспределительного механизма за зубчатый
шкив распределительного вала выпускных
клапанов с помощью приспособления Mot. 799-01.

Ослабьте гайку оси натяжного ролика не более чем
на один оборот, удерживая ролик шестигранным
ключом на 6 мм.

Совместите подвижный указатель (A') с
неподвижным (7) и окончательно затяните гайку
моментом 2,7 даН.м.

Снимите шкив коленчатого вала, чтобы можно
было установить нижний кожух привода ГРМ (без
крепежных болтов), затем вновь установите шкив
коленчатого вала.

ПРИМЕЧАНИЕ:
– болт крепления шкива коленчатого вала годен

для повторного использования, если длина до
головки не превышает 49,1 мм (в противном
случае замените болт),

– не смазывайте моторным маслом новый болт.

Напротив, повторно используемый болт должен
быть обязательно смазан моторным маслом.

Установите приспособление для фиксации
зубчатых шкивов распределительных валов
Mot. 1490, используя при необходимости
приспособление Mot. 799-01.

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Натяжение ремня привода газораспределительного механизма

07

07-19

ДВИГАТЕЛЬ

K4M

Убедитесь, что коленчатый вал надежно
заблокирован фиксатором Mot. 1489.

Затяните болт крепления шкива коленчатого вала
моментом 2 даН.м, затем доверните на 135° ± 15°
(при этом коленчатый вал должен быть
заблокирован фиксатором верхней мертвой точки).

Затяните гайку крепления зубчатого шкива
распределительного вала выпускных клапанов
моментом 3 даН.м, затем доверните на 84°.

Снимите приспособление Mot. 1496 для фиксации
распределительных валов, приспособление
Mot. 1490 для фиксации зубчатых шкивов
распределительных валов и фиксатор верхней
мертвой точки Mot. 1489.

Проверка установки фаз газораспределения и
натяжения ремня привода ГРМ.

Проверка натяжения ремня привода
газораспределительного механизма

Проверните коленчатый вал на два оборота по
часовой стрелке (если смотреть со стороны
привода ГРМ), до окончания проворота, вверните
фиксатор Mot. 1489 в блок цилиндров и медленно
без рывков подведите коленчатый вал до
положения упора на фиксатор.

Снимите фиксатор верхней мертвой точки.

Убедитесь в совмещении указателей натяжного
ролика, в противном случае повторите процедуру
натяжения. Ослабьте гайку натяжного ролика не
более чем на один оборот, удерживая ролик
шестигранным ключом на 6 мм.

Совместите подвижный указатель с неподвижным
и затяните гайку моментом 2,7 даН.м.

Проверка установки фаз газораспределения

Перед проверкой установки фаз газораспределения
убедитесь в правильном положении указателей
натяжного ролика.

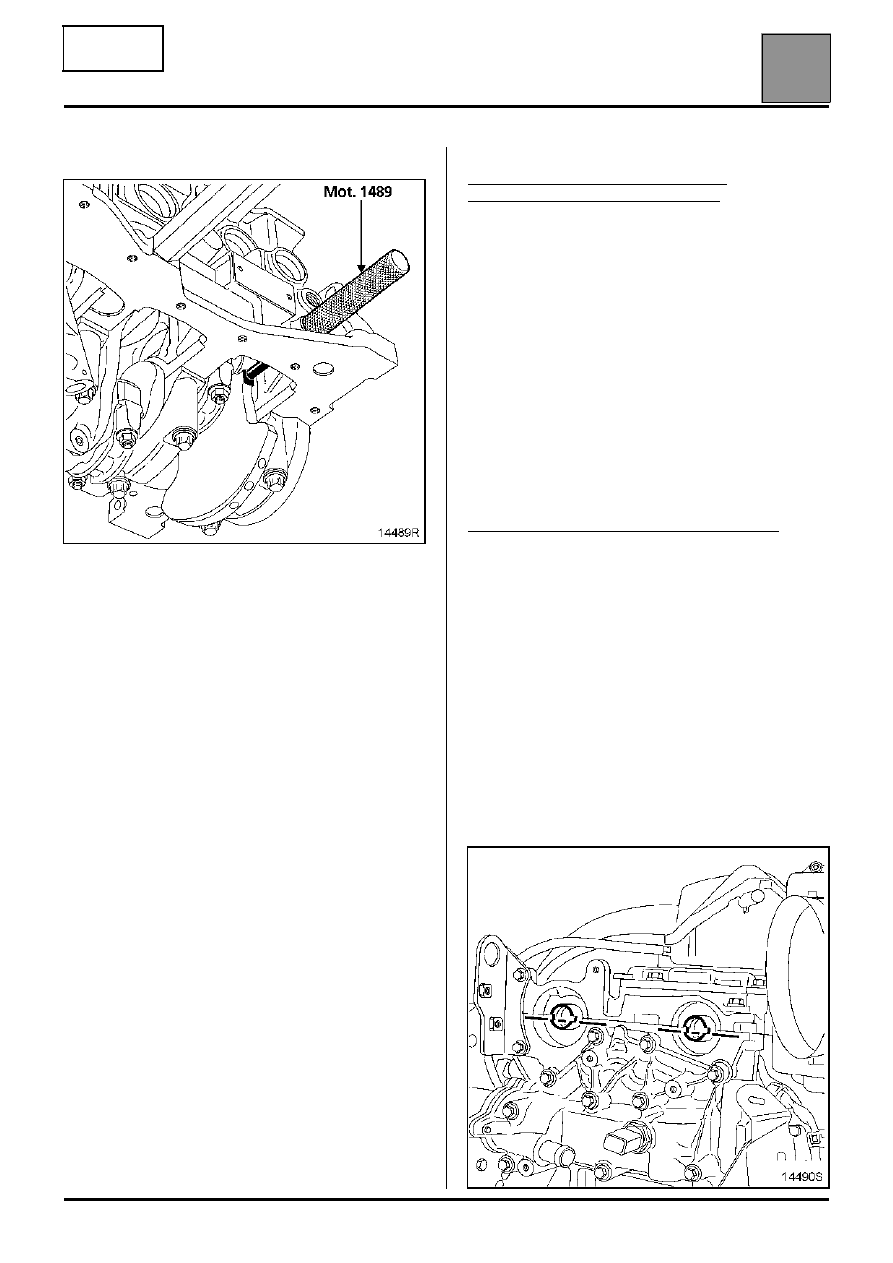

Вверните фиксатор Mot. 1489 в блок цилиндров,
затем проверните коленчатый вал так, чтобы он
уперся в фиксатор.

Установите (не прилагая усилий) приспособление
Mot. 1496 для фиксации зубчатых шкивов
распределительных валов (пазы
распределительных валов должны находиться в
горизонтальном положении).

Если приспособление не удается установить,
повторно установите фазы газораспределения
и отрегулируйте натяжение ремня привода
газораспределительного механизма.
