Renault Laguna II. Руководство - часть 7

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Натяжение ремня привода газораспределительного механизма

07

07-8

ДВИГАТЕЛЬ

F9Q

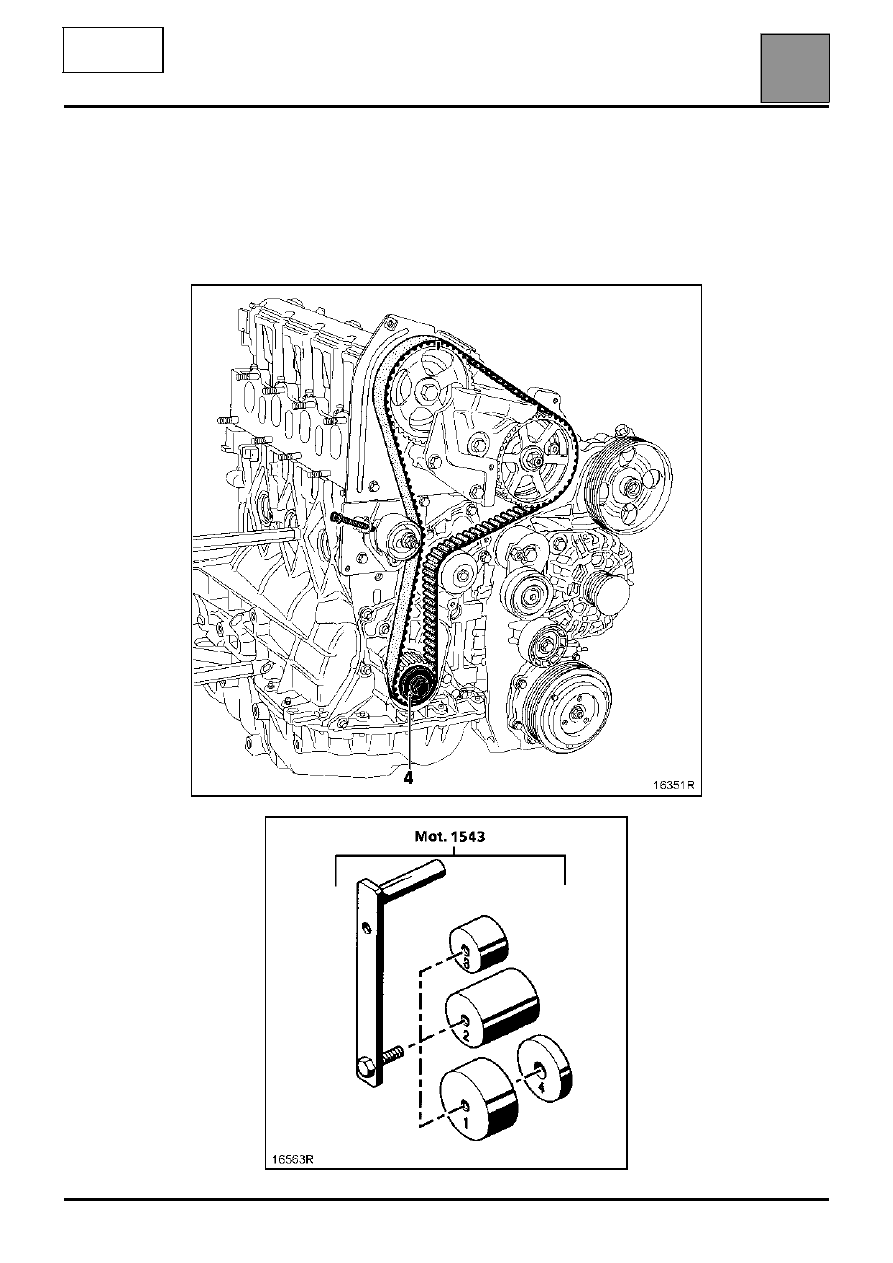

Выньте фиксатор Mot.1054.

Установите болт крепления шкива коленчатого вала с шайбой 4,
входящей в комплект приспособления Mot. 1543.

ПРИМЕЧАНИЕ: Не забудьте снять шайбу при установке шкива
коленчатого вала.

16351R

16563R

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Натяжение ремня привода газораспределительного механизма

07

07-9

ДВИГАТЕЛЬ

F9Q

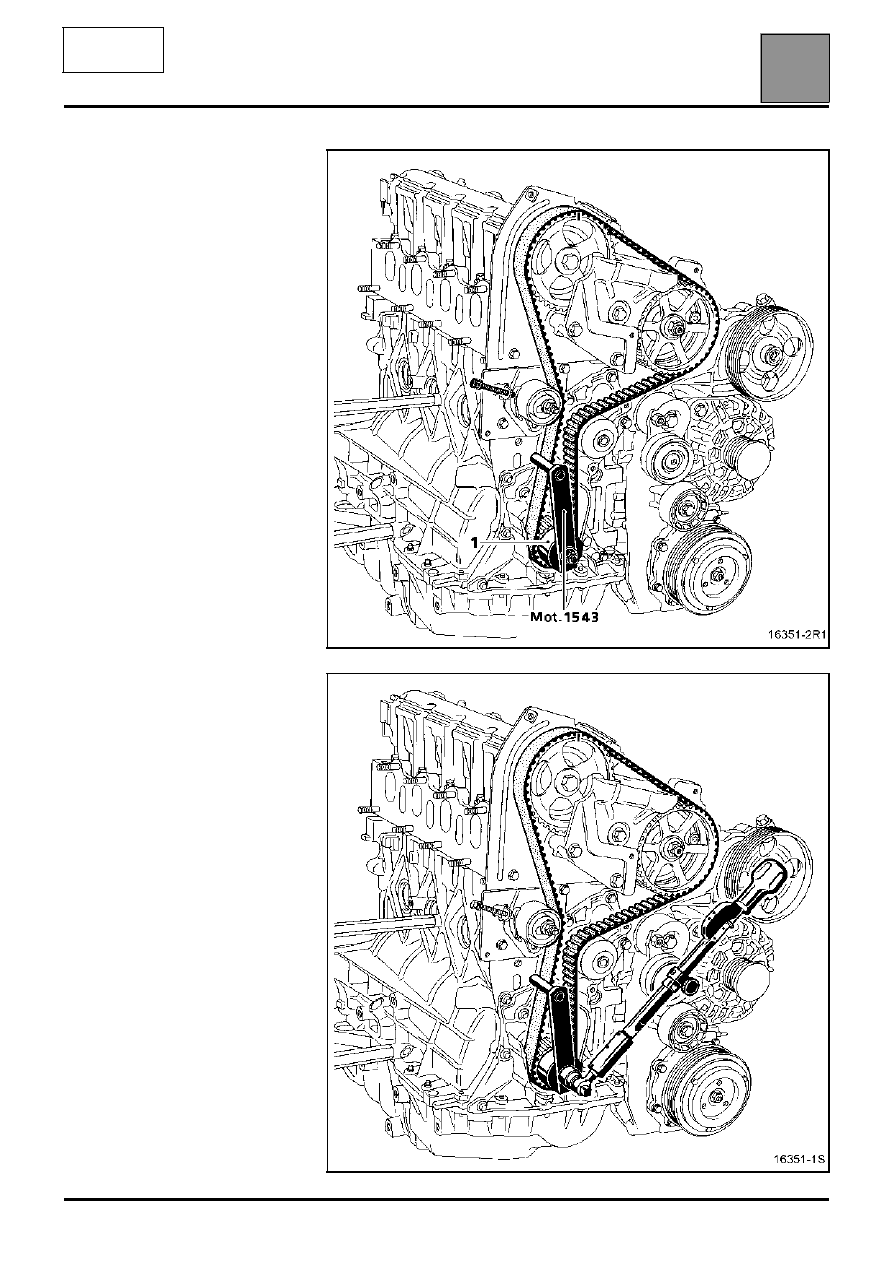

Установите приспособление
Mot.1543 и колпак 1 на болт
крепления шкива коленчатого
вала.

16351-2R1

Создайте предварительное
натяжение между зубчатым
шкивом коленчатого вала и
натяжным роликом с помощью
приспособления Mot. 1543 и
колпака 1, используя
динамометрический ключ,
установленный на момент
1,1 даН.м.

16351-1S

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Натяжение ремня привода газораспределительного механизма

07

07-10

ДВИГАТЕЛЬ

F9Q

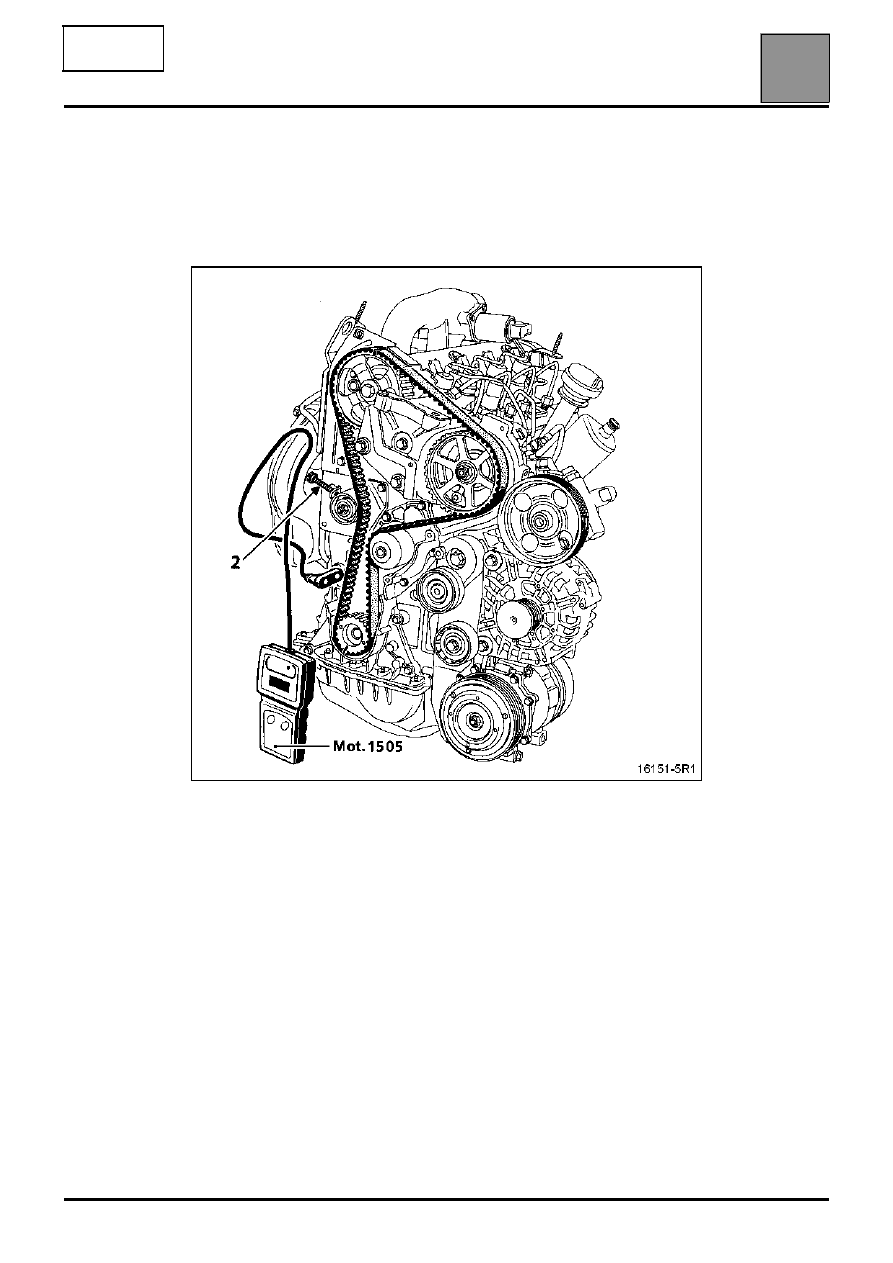

Установите датчик прибора Mot. 1505.

Болтом (2) натяните ремень до получения требуемого значения
натяжения 88 ± 3Гц.

Затяните гайку крепления оси натяжного ролика моментом 1 даН.м.

16151-5R1

Проверните коленчатый вал на два оборота.

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Натяжение ремня привода газораспределительного механизма

07

07-11

ДВИГАТЕЛЬ

F9Q

Снова установите фиксатор Mot. 1054  и
установите газораспределительный механизм в
положение, соответствующее установке фаз
газораспределения, (начните нажимать на
фиксатор за ползуба до совмещения метки на
зубчатом шкиве распределительного вала с
нанесенной ранее на внутреннем кожухе
привода ГРМ меткой, чтобы случайно не
попасть в балансировочное отверстие
коленчатого вала).

Снимите фиксатор Mot. 1054

Создайте предварительное натяжение между
зубчатым шкивом коленчатого вала и натяжным
роликом с помощью приспособления Mot. 1543 и
колпака 1, используя динамометрический ключ,
установленный на момент 1,1 даН.м.

Установите датчик прибора Mot. 1505.

Убедитесь, что величина натяжения составляет
85 ± 3Гц, если нет, повторите регулировку.

Затяните гайку крепления оси натяжного ролика
моментом 5 даН.м.

ПРИМЕЧАНИЕ: строго соблюдайте указанный
момент затяжки гайки крепления оси натяжного
ролика, чтобы исключить ослабление затяжки,
которое может привести к повреждению
двигателя.

ВНИМАНИЕ: снимите шайбу 4, входящую в
комплект приспособления Mot. 1543, перед
установкой шкива коленчатого вала.
