Натяжение ремня привода вспомогательного оборудования

07

07-4

Натяжение ремня привода вспомогательного оборудования

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отсоедините аккумуляторную батарею.

Снимите:
– правый передний подкрылок и боковой защитный

щиток

– кронштейн бачка гидроусилителя рулевого

управления.

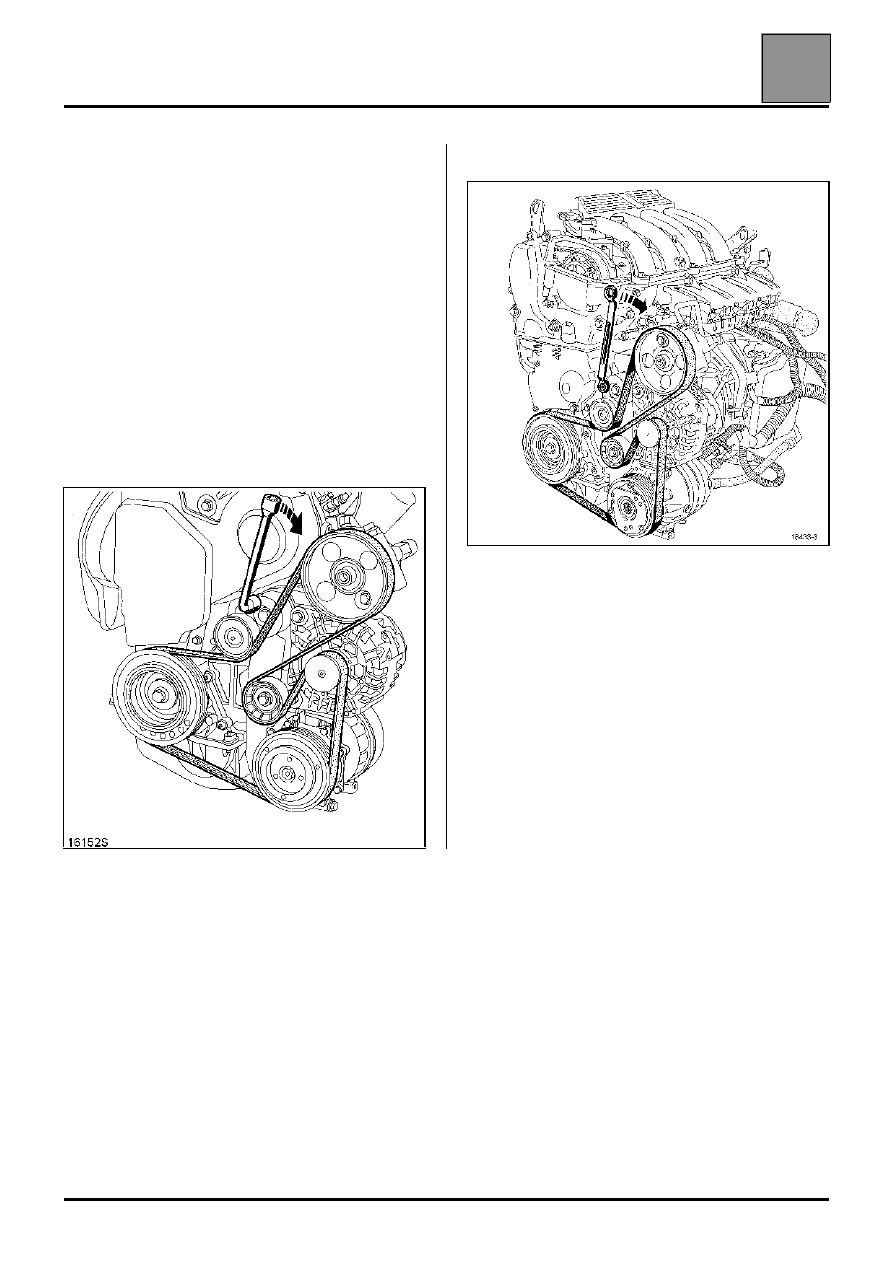

Поверните автоматический натяжной ролик ремня
в направлении, указанном ниже, с помощью
гаечного ключа на 16 мм.

Двигатель F9Q

Двигатель F4P

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Натяжение ремня привода вспомогательного оборудования

07

07-5

Двигатель K4M

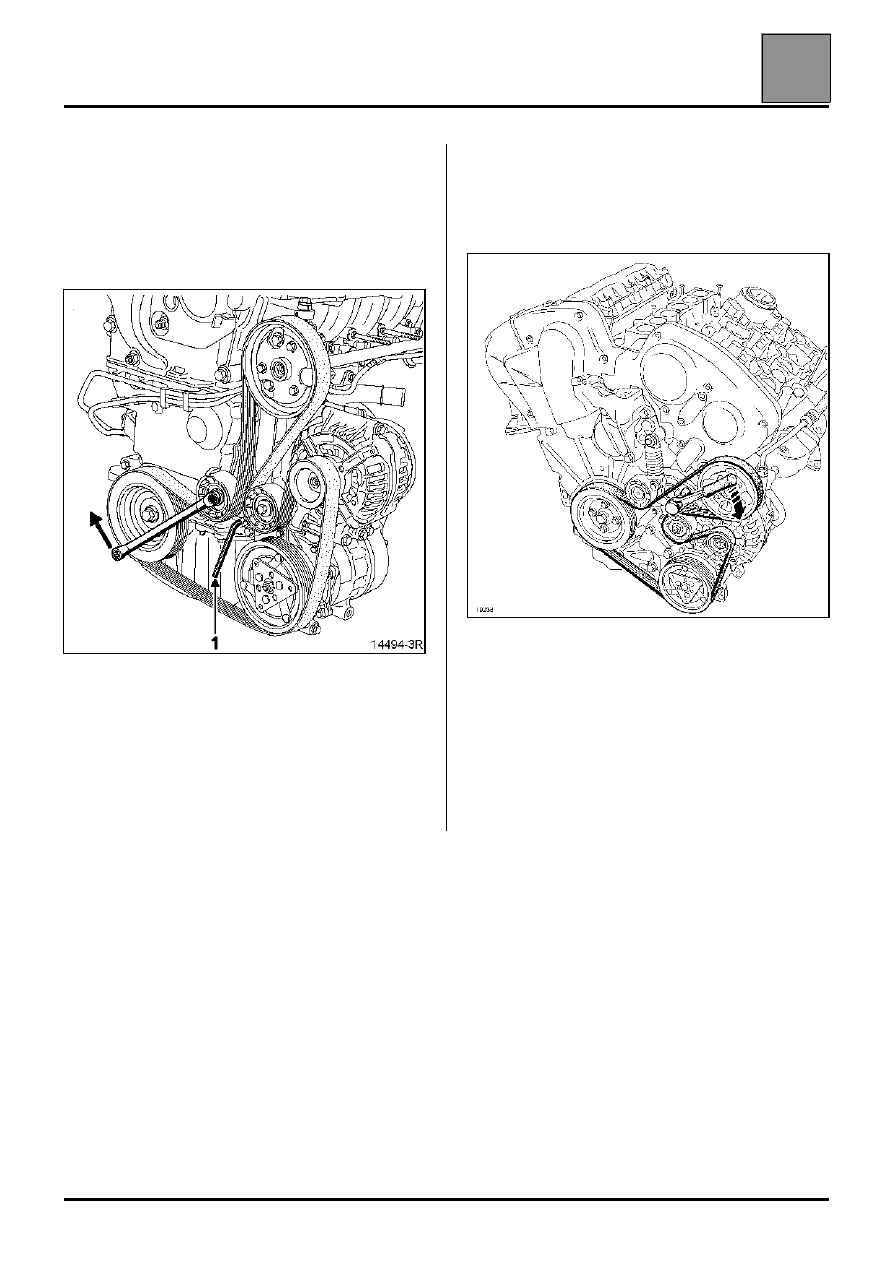

Поверните автоматический натяжитель ремня в
направлении, указанном ниже, с помощью
многогранного торцевого коленчатого ключа на
13 мм. Затяните натяжной ролик с помощью
шестигранного ключа (1) на 6 мм.

Двигатель L7X

Поверните автоматический натяжной ролик с
помощью гаечного ключа для наружного квадрата
на 9,53 мм.

Снимите ремень привода вспомогательного
оборудования.

УСТАНОВКА

ПРИМЕЧАНИЕ: Повторное использование
снятого ремня не допускается, он подлежит
замене новым.

В дальнейшем установка выполняется в порядке,
обратном снятию.

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Натяжение ремня привода газораспределительного механизма

07

ДВИГАТЕЛЬ

F9Q

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Натяжение ремня привода газораспределительного механизма

ПРОЦЕДУРА НАТЯЖЕНИЯ

Установку ремня привода ГРМ производите на
холодном двигателе (после охлаждения двигателя
до окружающей температуры).

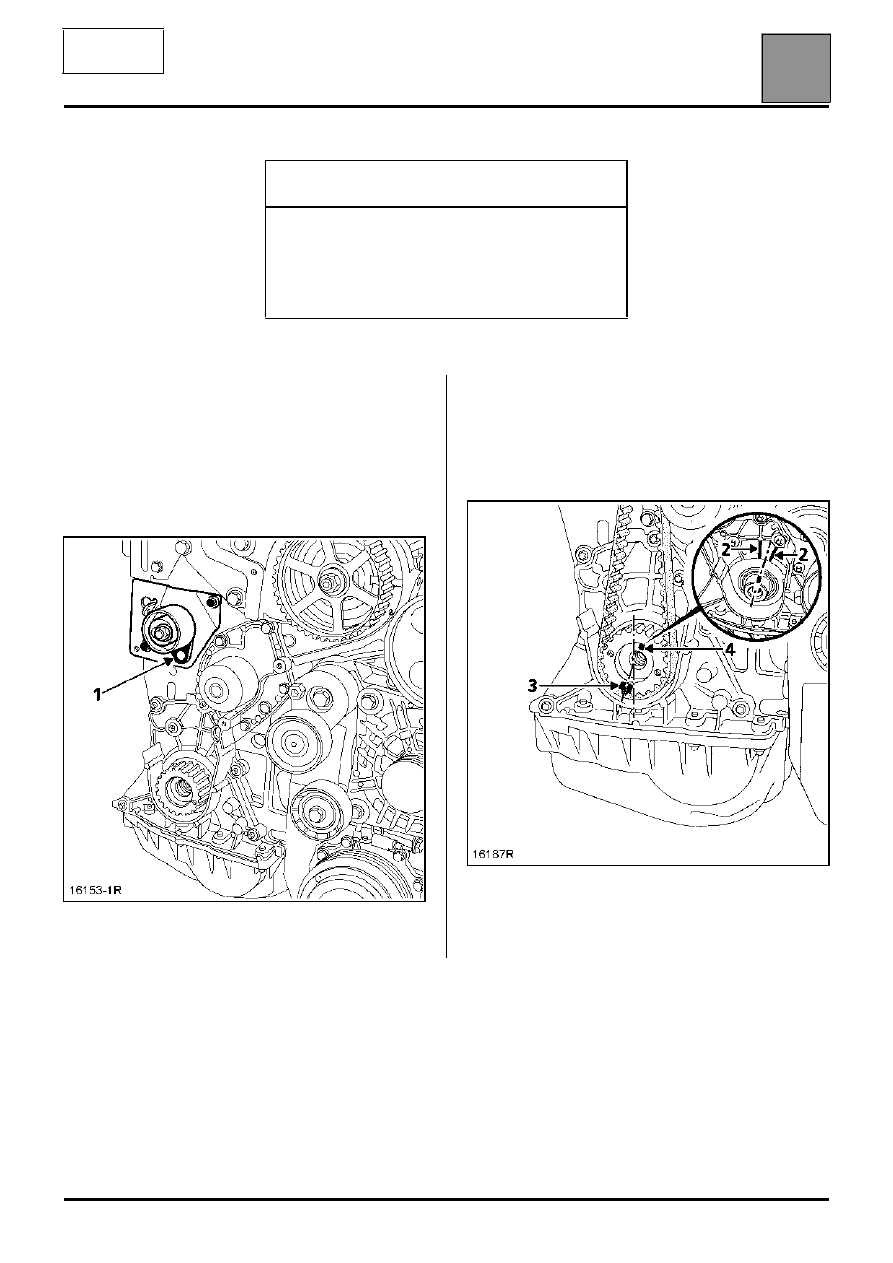

Убедитесь, что натяжной ролик правильно
установлен на штифте (1).

Убедитесь, что коленчатый вал заблокирован
фиксатором Mot. 1054.

Паз (4) коленчатого вала должен располагаться (2)
по середине между двумя ребрами передней
крышки блока цилиндров, при этом метка (3) на
зубчатом шкиве коленчатого вала должна быть
смещена на один зуб влево от вертикальной оси
двигателя.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Mot. 1505

Прибор для проверки натяжения
приводного ремня

Mot. 1543

Приспособление для
предварительного натяжения
ремня

16153-1R

16187R

07-6

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Натяжение ремня привода газораспределительного механизма

07

07-7

ДВИГАТЕЛЬ

F9Q

Наденьте на шкивы новый ремень привода газораспределительного
механизма, совместив метки на ремне с метками на зубчатых шкивах
распределительного и коленчатого валов.

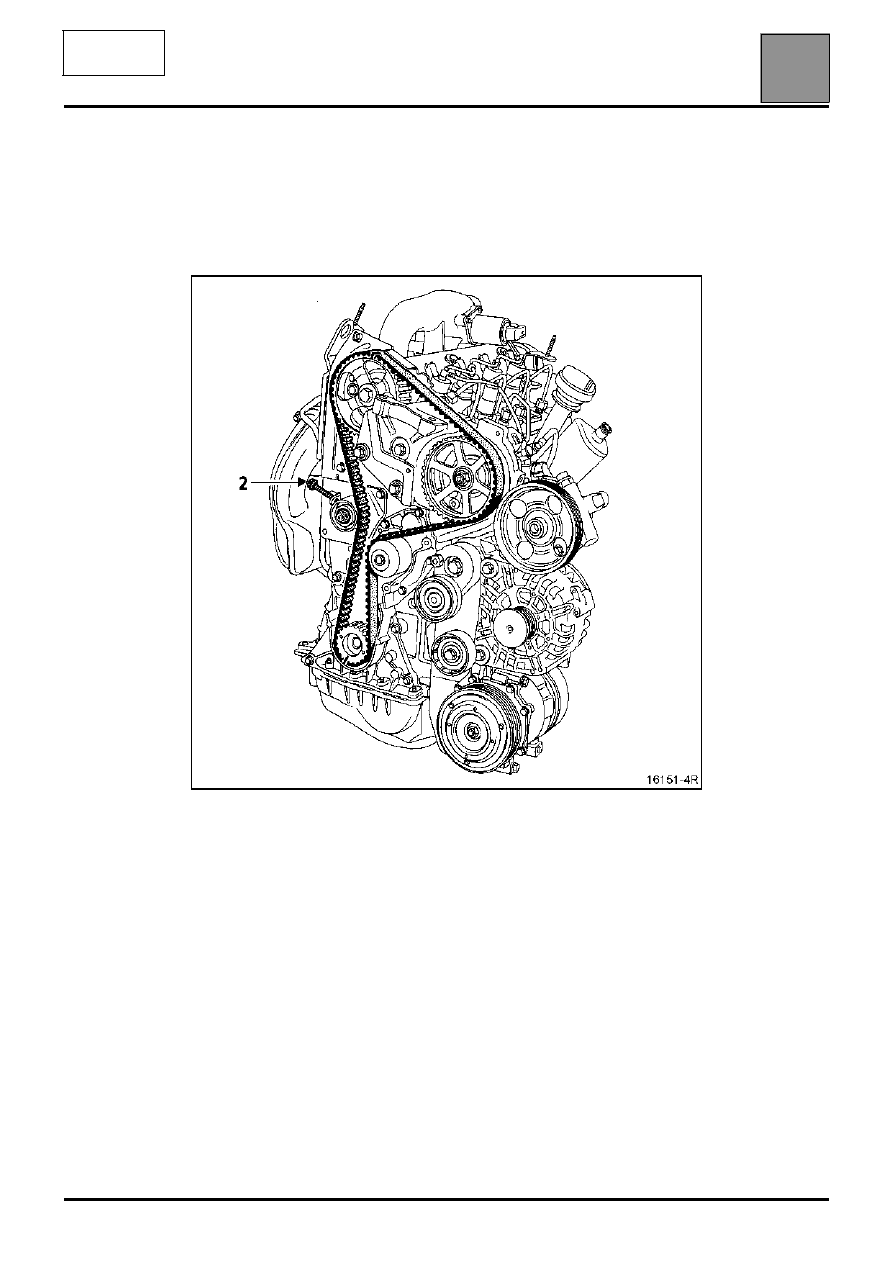

Прижмите натяжной ролик к ремню, ввернув болт (2) на кронштейне
натяжного ролика.
