ОБИВКИ БОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ КУЗОВА

Люк передней двери

72A

72A-7

Отверните болты (A).

Снимите накладку и отверните болт (B) внутренней
ручки двери.

При помощи отвертки с плоским лезвием
отсоедините от фиксаторов крышку крепления
троса привода внутренней ручки двери.

При помощи щипцов для снятия держателей
обивок и облицовок отсоедините люк обивки двери
(примите меры, чтобы не повредить обивку).

Откройте люк.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Издание 2-е

B

ОБИВКИ БОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ КУЗОВА

Обивка задней двери

72A

72A-8

Обивка задней двери

ПРИМЕЧАНИЕ:
В случае замены двери или при выполнении
кузовных работ, см. главу 47A.

СНЯТИЕ

Снимите накладку и отверните болт крепления
панели переключателя стеклоподъемника.

Снимите панель переключателя
стеклоподъемника.

Снимите накладку и отверните болт (A) крепления
внутренней ручки двери.

При помощи отвертки с плоским лезвием
отсоедините от фиксаторов крышку крепления
троса привода внутренней ручки двери.

При помощи щипцов для снятия держателей
обивок и облицовок отсоедините люк обивки двери
(примите меры, чтобы не повредить обивку).

Откройте люк.

Закрепите люк липкой лентой в открытом
положении.

Издание 2-е

C

ОБИВКИ БОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ КУЗОВА

Обивка задней двери

72A

72A-9

Установите стекло в такое положение, чтобы
получить доступ к держателю (B).

При помощи плоской отвертки отсоедините выступ
(C), потянув стекло вверх.

Зафиксируйте стекло в верхнем положении.

Снимите:
– болты (D),
– три болта крепления электродвигателя

стеклоподъемника.

ПРИМЕЧАНИЕ:
Электродвигатель стеклоподъемника так же, как и
жгут проводов крепится на обивке двери.

1 Снимите обивку движением верх.
2 Отодвиньте ее в сторону и в нижней части

извлеките из короба двери ползуны
стеклоподъемника.

3 Снимите обивку, перемещая ее вниз.

Издание 2-е

C

ОБИВКИ БОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ КУЗОВА

Обивка задней двери

72A

72A-10

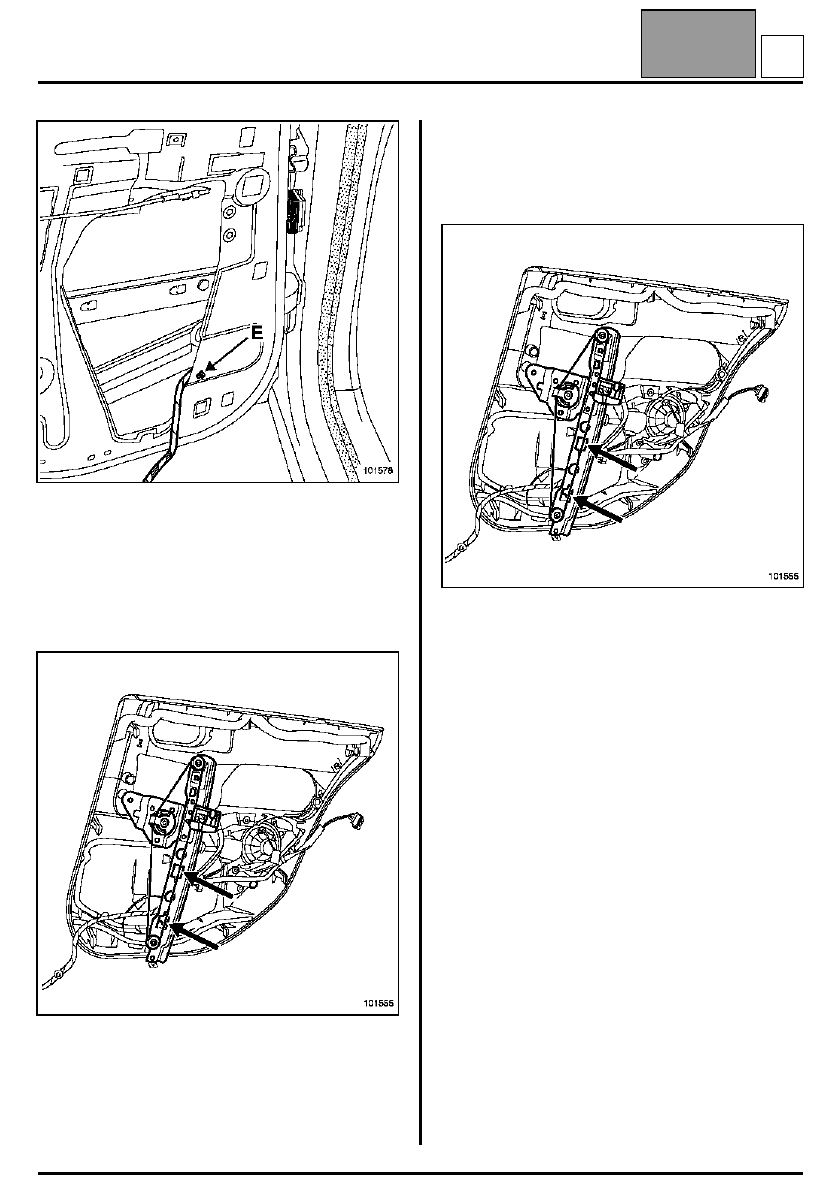

Разъедините разъем средней стойки.

Отсоедините держатели (E) и снимите обивку
вместе с электродвигателем стеклоподъемника и
жгутом проводов.

СНЯТИЕ ЭЛЕКТРОДВИГАТЕЛЯ
СТЕКЛОПОДЪЕМНИКА

Отсоедините колодку проводов от
электродвигателя стеклоподъемника.

Отсоедините обивку двери и два держателя
ползунов стеклоподъемника.

Снимите электродвигатель стеклоподъемника.

УСТАНОВКА

ПРИМЕЧАНИЕ:
Обивка двери в запчасти поставляется отдельно.
Запомните, поэтому, прокладку жгута проводов.

Закрепите электродвигатель вместе со жгутом
проводов на обивке двери.

Установите обивку в сборе с электродвигателем
стеклоподъемника и жгутом проводов на дверь.

Присоедините колодку проводов к средней стойке.

1 Вставьте ползуны стеклоподъемника в верхнюю

часть короба двери.

2 Приложите обивку в нижней части к двери,

вставив ползуны стеклоподъемника.

3 Сдвиньте обивку вниз.

Издание 2-е
